Комплекты мер моделей дефектов "УКМ-УЛЬТРА"
| Номер в ГРСИ РФ: | 82031-21 |
|---|---|
| Производитель / заявитель: | ЗАО "УЛЬТРАКРАФТ", г.Череповец |
Комплекты мер моделей дефектов «УКМ-УЛЬТРА» (далее - комплекты) предназначены для воспроизведения геометрических параметров дефектов труб и используются для поверки, калибровки и настройки автоматизированных систем ультразвукового контроля металлопродукции и настройки электромагнитно-акустических и пьезоэлектрических преобразователей при контроле изделий из углеродистых и легированных сталей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 82031-21 |
| Наименование | Комплекты мер моделей дефектов |
| Модель | "УКМ-УЛЬТРА" |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 18.06.2026 |
Производитель / Заявитель
Закрытое акционерное общество "Ультракрафт" (ЗАО "Ультракрафт"), Вологодская обл., г. Череповец
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 6 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 82031-21: Описание типа СИ | Скачать | 601.3 КБ | |
| 82031-21: Методика поверки МП 203-62-2020 | Скачать | 3.1 MБ |
Описание типа
Назначение
Комплекты мер моделей дефектов «УКМ-УЛЬТРА» (далее - комплекты) предназначены для воспроизведения геометрических параметров дефектов труб и используются для поверки, калибровки и настройки автоматизированных систем ультразвукового контроля металлопродукции и настройки электромагнитно-акустических и пьезоэлектрических преобразователей при контроле изделий из углеродистых и легированных сталей.
Описание
Принцип действия мер основан на воспроизведении геометрических параметров искусственных дефектов следующих типов: паз (длина, ширина и глубина), плоскодонное отверстие (диаметр и глубина) и сквозное отверстие (диаметр).
Конструктивно меры представляют собой участки труб, на которых нанесены искусственные дефекты.
Комплект включает в себя одну или несколько мер, которые отличаются между собой формой, габаритными размерами, количеством и ориентацией воспроизводимых искусственных дефектов.
Мера «СОП-иК-10» представляет собой фрагмент трубы с продольным сварным швом, на поверхности которого нанесены продольные и поперечные дефекты типа паз, а также нанесено торцевое плоскодонное отверстие и сквозное радиальное отверстие.
Мера «СОП-иК-11» представляет собой бесшовный фрагмент трубы, на котором нанесены дефекты типа паз, а также единичное плоскодонное отверстие.
Мера «СОП-иК-12» представляет собой часть трубы заданного диаметра, на поверхности которой нанесены дефекты типа паз (продольные, поперечные и наклонные), а также единичные дефекты типа плоскодонное и сквозное отверстие. Конфигурация меры по типу и количеству воспроизводимых искусственных дефектов определяется номинальным диаметром меры.
Количество и параметры мер в комплекте определяются при заказе.
Общий вид мер представлен на рисунке 1.
Чертеж мер приведен на рисунках 2-4.
Пломбирование мер не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки наносится на свидетельство о поверке.
Рисунок 1 - Общий вид комплекта мер моделей дефектов «УКМ-УЛЬТРА»
Рисунок 2 - Чертеж меры «СОП-UK-IO»
D - номинальный диаметр трубы Т - номинальная толщина стенки трубы

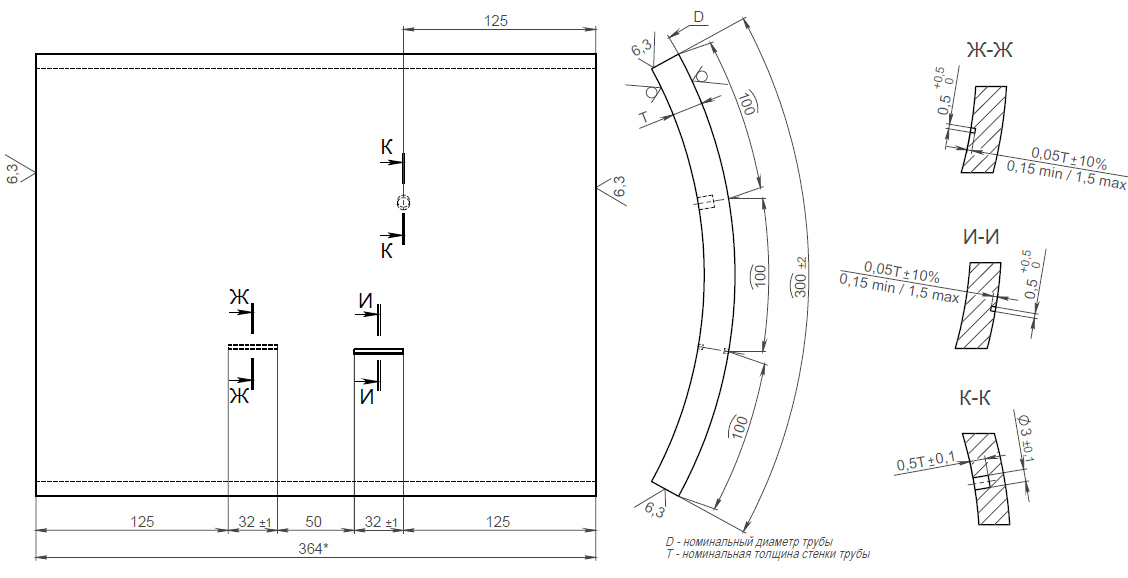

Рисунок 3 - Чертеж меры «СОП-UK-ll»
0.5Т+0.1

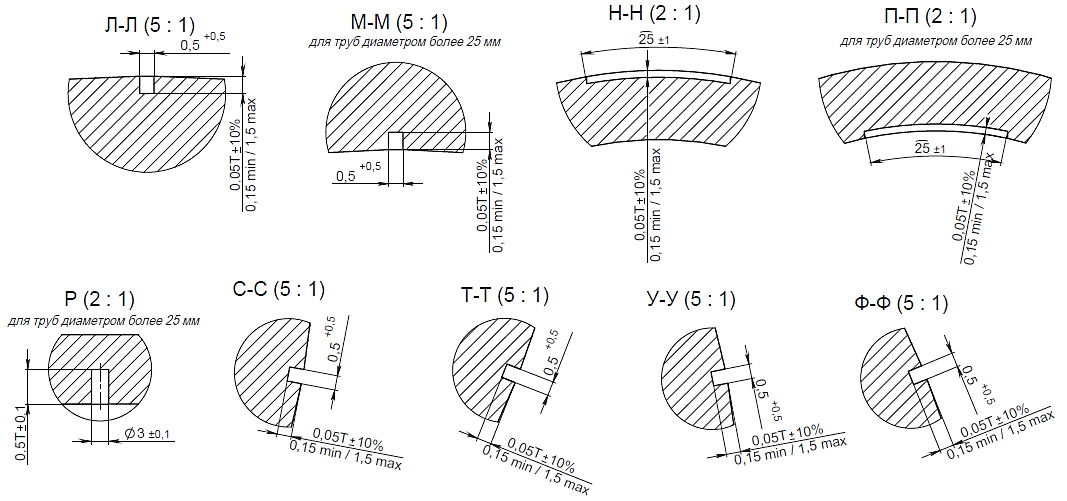

Рисунок 4 - Чертеж меры «СОП-ЦК-12»
D - номинальным диаметр трубы
Т - номинальная толщина стенка трубы L - номинальная длина трубы
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон номинальных значений толщины стенки мер, мм |
от 1 до 100 |
|
Воспроизводимые значения геометрических параметров дефектов типа паз 1): Ширина, мм Глубина, мм Длина, мм - мера «СОП-ЦК-10», мера «СОП—иК—12» 2) - мера «СОП-ЦК-11» |
0,5 0,05-Т, но не менее 0,15 мм и не более 1,5 мм 25 32 |
|
Пределы допускаемой абсолютной погрешности воспроизведения геометрических параметров дефектов типа паз: Ширина, мм Длина, мм |
+0,5 ±1 |
|
Пределы допускаемой относительной погрешности воспроизведения геометрических параметров дефектов типа паз: Глубина, % |
±10 |
|
Воспроизводимые значения геометрических параметров дефектов типа плоскодонное отверстие: Диаметр, мм Глубина, мм |
3 0,5-Т |
|
Пределы допускаемой абсолютной погрешности воспроизведения геометрических параметров дефектов типа плоскодонное отверстие: Диаметр, мм - мера «СОП-иК-10» - мера «СОП-ЦК-11», мера «СОП-ЦК-12» Глубина, мм - мера «СОП-иК-10» - мера «СОП-ЦК-11», мера «СОП-ЦК-12» |
+0,2 ±0,1 ±0,3 ±0,1 |
|
Воспроизводимое значение диаметра дефекта типа сквозное отверстие (мера «СОП-ЦК-10» и мера «СОП-ЦК-12» 3)), мм |
1,6 |
|
Пределы допускаемой абсолютной погрешности воспроизведения диаметра дефекта типа сквозное отверстие (мера «СОП-ЦК-10» и мера «СОП-ЦК-12» 3)), мм |
±0,1 |
|
Примечание: Т - номинальное значение толщины стенки меры, мм | |
|
1) Для меры «СОП-ЦК-12» с диаметром менее 150 мм дефекты типа внутренний паз заменяют на искусственные дефекты типа сквозное отверстие. 2) Для меры «СОП-ЦК-12» с диаметром от 3 до 25 мм мера воспроизводит только наружные дефекты: продольный и поперечный паз, длина дефектов не нормируется. 3) Для меры «СОП-ЦК-12» диаметром менее 150 мм. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более Длина - мера «СОП-иК-10» - мера «СОП-ЦК-11» - мера «СОП-ЦК-12» Толщина Ширина - мера «СОП-иК-10» - мера «СОП-ЦК-11» Диаметр - мера «СОП-ЦК-12» |
от 720 до 18000 370 от 1150 до 13000 от 1 до 100 505 302 от 3 до 550 |
|
Масса, кг, не более - мера «СОП-иК-10» - мера «СОП-иК-11» - мера «СОП-ЦК-12» |
от 2,8 до 7100 от 0,09 до 86,00 от 0,06 до 14500 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +30 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплект мер моделей дефектов |
«УКМ-УЛЬТРА» |
1 компл.* |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
МП 203-62-2020 |
1 экз. |
|
*количество и параметры мер в комплекте определяются при заказе | ||
Сведения о методах измерений
пункт 6 Паспорта.
Нормативные документы
26.51.6-20-66744541-2020ТУ. Комплекты мер моделей дефектов «УКМ-УЛЬТРА».
Технические условия
