Измерители сопротивления жил кабельные "КИС", "КИСм"
| Номер в ГРСИ РФ: | 82215-21 |
|---|---|
| Производитель / заявитель: | ООО "Контакт СК", г.Самара |
Измерители сопротивления жил кабельные «КИС», «КИСм» (далее по тексту -приборы) предназначены для измерений электрического сопротивления постоянному току жил кабельных изделий с автоматическим пересчетом результатов измерений к нормированной температуре и нормированной длине кабеля.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 82215-21 |
| Действует | по 16.07.2026 |
| Наименование | Измерители сопротивления жил кабельные |
| Модель | "КИС", "КИСм" |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 93936c40-7897-62be-223e-941c302c5275 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Контакт СК" (ООО "Контакт СК"), РОССИЯ, г. Самара
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 247 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
82215-21: Описание типа
2021-82215-21.pdf
|
Скачать | 440.8 КБ | |
|
82215-21: Методика поверки
2021-mp82215-21.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Измерители сопротивления жил кабельные «КИС», «КИСм» (далее по тексту -приборы) предназначены для измерений электрического сопротивления постоянному току жил кабельных изделий с автоматическим пересчетом результатов измерений к нормированной температуре и нормированной длине кабеля.
Описание
Принцип действия приборов основан на измерении падения напряжения постоянного тока на объекте измерений, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока и вычислении значения сопротивления по закону Ома. Сила тока устанавливается в зависимости от величины измеряемого сопротивления. Входной аналоговый сигнал преобразуется с помощью аналого-цифрового преобразователя (АЦП), обрабатывается, и результат измерений отображается на алфавитноцифровом жидкокристаллическом дисплее (ЖК-дисплее). Управление процессом измерений осуществляется при помощи встроенного микропроцессора. Предел измерений устанавливается автоматически.
Измерения производятся при одном или двух направлениях тока по 4-х проводной схеме (схеме Кельвина), исключающей влияние сопротивления соединительных проводников и переходного сопротивления контактов.
Результаты измерений по вводимым с клавиатуры значениям длины, температуры и материалу жилы кабеля приводятся к нормированной температуре (+20 °С) и нормированной длине кабеля (1000 м).
Основные узлы приборов: узел измерения, АЦП, микропроцессор, клавиатура, ЖК-дисплей, блок питания.
Приборы выпускаются в двух модификациях: «КИС» (для лабораторного применения), «КИСм» (для цехового применения), отличающихся пределами измерений. Модификации приборов могут использоваться с опциональной измерительной линейкой для измерений омического и удельного объемного сопротивления мерных образцов кабельных изделий.
Конструктивно приборы выполнены в переносных пластиковых корпусах настольного исполнения.
На лицевой панели размещены ЖК-дисплей и клавиатура. На задней панели размещены разъем сети питания, клеммы для подключения измерительных кабелей.
Общий вид приборов представлен на рисунках 1 - 3.
Пломбирование приборов осуществляется с помощью наклейки стикеров. Схема пломбирования представлена на рисунке 3.
Место нанесения заводских (серийных номеров) - на тыльной панели корпуса приборов; способ нанесения - типографская печать на наклейке; формат - цифровой код.
Знак поверки наносится на тыльную панель корпуса приборов. Обозначение места нанесения знака поверки представлено на рисунке 3.
Рисунок 1 - Общий вид измерителей сопротивления жил кабельных «КИС». Вид спереди

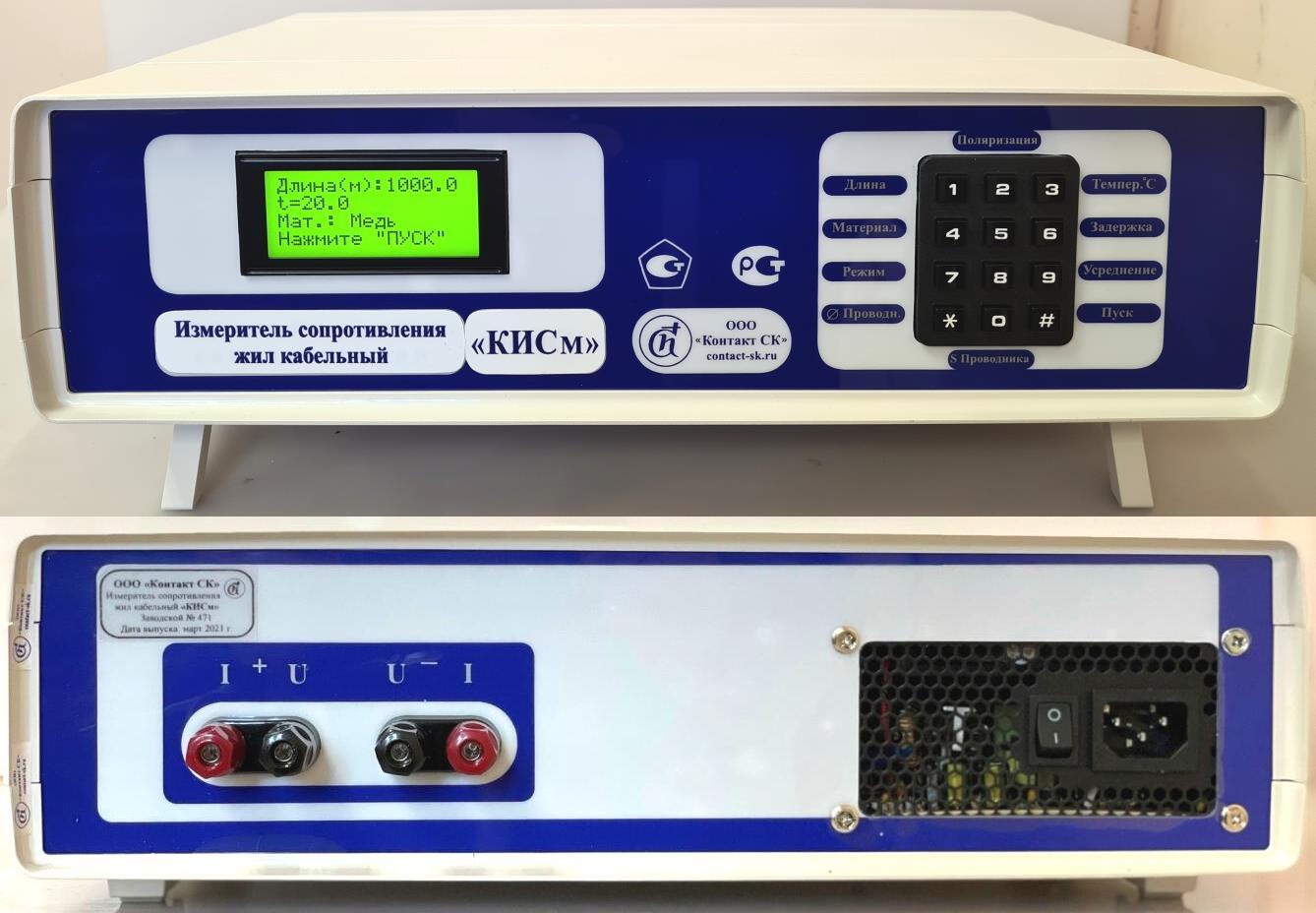

Рисунок 2 - Общий вид измерителей сопротивления жил кабельных «КИСм». Вид спереди
Место нанесения
знака поверки
Место пломбирования
Рисунок 3 - Общий вид измерителей сопротивления жил кабельных «КИС», «КИСм». Вид сзади
Программное обеспечение
Приборы функционируют под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Встроенное ПО заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение для модификаций | |
|
«КИС» |
«КИСм» | |
|
Идентификационное наименование ПО |
AT89-KIS-1 | |
|
Номер версии (идентификационный номер ПО), не ниже |
7.03.015 |
6.03.015 |
|
Цифровой идентификатор ПО |
— |
— |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Сила измерительного тока, А |
Предел измерений электрического сопротивления постоянному току |
Пределы допускаемой относительной погрешности измерений, % | |
|
«КИС» |
«КИСм» | ||
|
5 |
170,00 мкОм |
— |
±2 |
|
5 |
17,000 мОм |
34,000 мОм |
±0,2 |
|
5 |
170,00 мОм |
340,00 мОм | |
|
0,5 |
1,7000 Ом |
3,4000 Ом | |
|
0,05 |
17,000 Ом |
34,000 Ом | |
|
0,005 |
170,00 Ом |
340,00 Ом | |
Таблица 3 - Значения для пересчета результатов измерений
|
Наименование характеристики |
Температура окружающего воздуха, °С |
Длина кабеля, м |
|
Нормированное значение |
+20 |
1000 |
|
Диапазон вводимых значений для пересчета |
от 0 до 100 |
от 0,1 до 9999 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
230 50 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
265x370x115 |
|
Масса, кг |
2,5 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +5 до +40 до 80 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
10 000 |
Знак утверждения типа
наносится на лицевую панель приборов способом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель сопротивления жил кабельный «КИС», «КИСм» (модификация по заказу) |
— |
1 шт. |
|
Кабель измерительный с зажимами |
— |
2 шт. |
|
Кабель поверочный |
— |
2 шт. |
|
Кабель питания |
— |
1 шт. |
|
Руководство по эксплуатации |
РЭ 4221-005-55897106-2021 |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации в разделе 7 «Порядок работы».
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 7229-76 Кабели, провода и шнуры. Метод определения электрического сопротивления токопроводящих жил и проводников
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ТУ 4221-005-55897106-2021 Измерители сопротивления жил кабельные «КИС», «КИСм». Технические условия
