Измерители уровня емкостные "ЭСКОРТ ТД-150"
| Номер в ГРСИ РФ: | 82228-21 |
|---|---|
| Производитель / заявитель: | ООО "Техавтоматика", г. Казань |
Измерители уровня емкостные «ЭСКОРТ ТД-150» предназначены для измерений уровня топлива в топливных баках транспортных средств и стационарных емкостях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 82228-21 |
| Действует | по 12.07.2026 |
| Наименование | Измерители уровня емкостные |
| Модель | "ЭСКОРТ ТД-150" |
| Приказы |
№558 от
23.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e40365bb-2308-40f8-457f-cd0dd21b58e7 |
Производитель / Заявитель
ООО «Техавтоматика», РОССИЯ, 420127, Республика Татарстан, г. Казань, ул. Дементьева, д. 2Б, корп. 4, офис 325
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 949 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 02.04.2026 |
Поверители
Скачать
|
82228-21: Описание типа
2021-82228-21.pdf
Файл устарел
|
Скачать | 396.8 КБ | |
|
82228-21: Методика поверки
2022-mp82228-21.pdf
Файл устарел
|
Скачать | 1.9 MБ | |
|
82228-21: Описание типа
2021-82228-21-1.pdf
|
Скачать | 396.8 КБ | |
|
82228-21: Описание типа
2026-82228-21.pdf
|
Скачать | 282 КБ | |
|
82228-21: Методика поверки
2022-mp82228-21-1.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Измерители уровня емкостные «ЭСКОРТ ТД-150» предназначены для измерений уровня топлива в топливных баках транспортных средств и стационарных емкостях.
Описание
Принцип действия измерителей уровня емкостных «ЭСКОРТ ТД-150» состоит в преобразовании электрической емкости чувствительного элемента, изменяющейся пропорционально уровню топлива, в частоту на выходе и в цифровой код для передачи по интерфейсу RS-485 и опционально по беспроводному каналу связи Bluetooth.
Измерители уровня емкостные «ЭСКОРТ ТД-150» состоят из чувствительного элемента и корпуса, в котором размещены микроконтроллер, генератор частоты.
Измерители уровня емкостные «ЭСКОРТ ТД-150» изготавливаются с различной длиной чувствительного элемента.
На маркировочной табличке измерителей уровня емкостных «ЭСКОРТ ТД-150» наносится буквенно-цифровое обозначение «ТД-150» или «TD-150».
Измерители уровня емкостные «ЭСКОРТ ТД-150», имеющие дополнительную опцию передачи измеренных значений уровня по беспроводному каналу связи Bluetooth, дополнительно маркируются значком или обозначением Bluetooth.
Заводской номер в виде цифрового обозначения по системе нумерации предприятия-изготовителя наносится способом гравировки на маркировочную табличку, расположенную на крышке корпуса.
Нанесение знака поверки на измерители уровня емкостные «ЭСКОРТ ТД-150» не предусмотрено.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

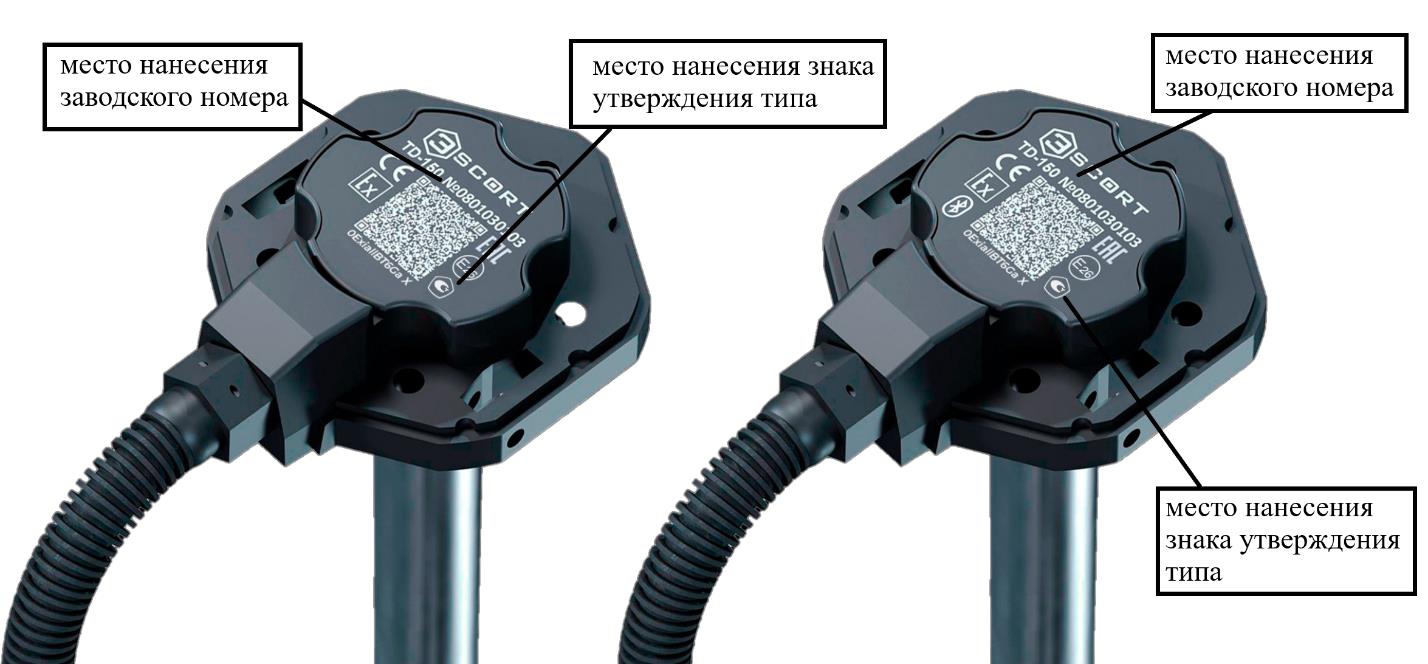

место нанесения знака утверждения типа
место нанесения знака утверждения типа
место нанесения
заводского номера
место нанесения
заводского номера

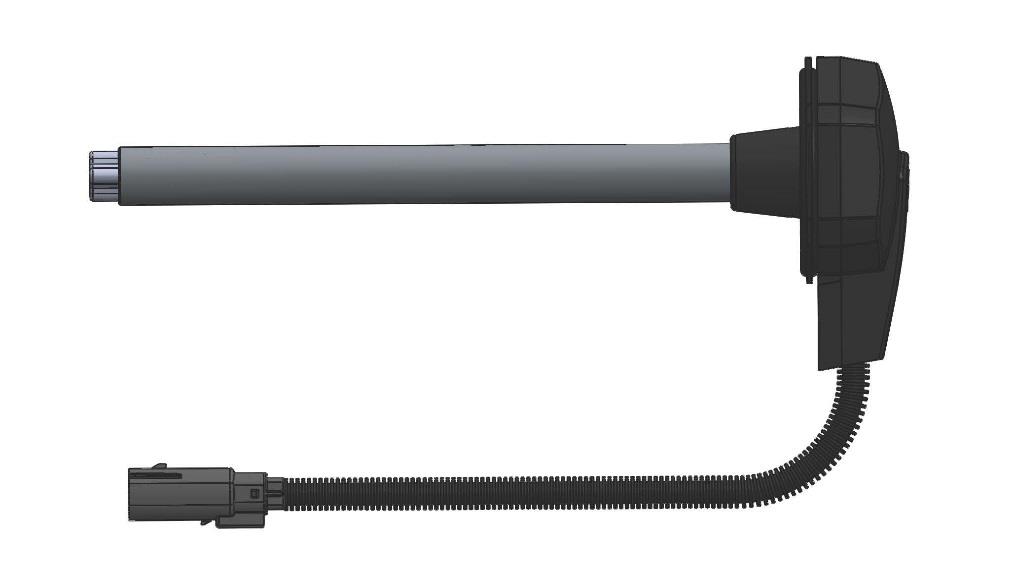

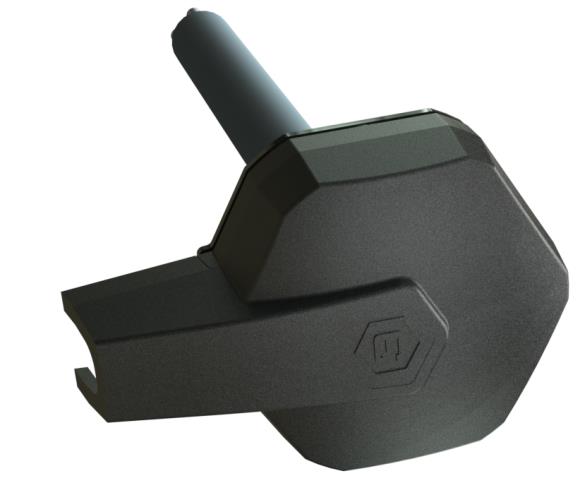

Рисунок 1 - Общий вид средства измерений

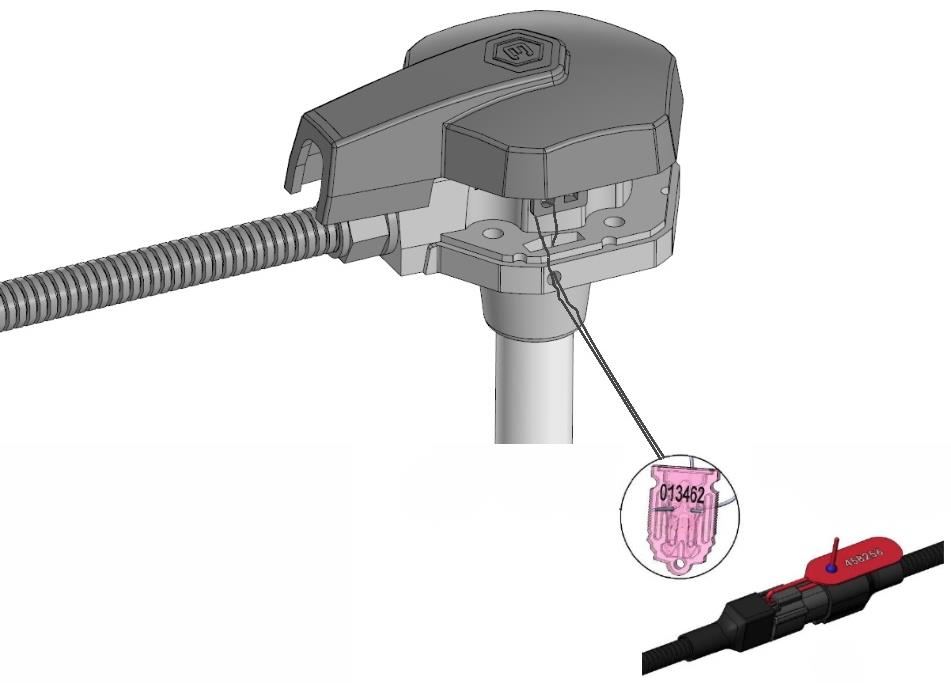

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение состоит из ПО TD150, встроенного в измерители уровня емкостные «ЭСКОРТ ТД-150» и выполняющего функции измерений электрической емкости чувствительного элемента, изменяющейся пропорционально уровню топлива, и преобразования этого значения в цифровой код для передачи по интерфейсу RS-485, и автономного ПО для ПЭВМ Эскорт Конфигуратор, выполняющего функции настройки измерителя уровня емкостного «ЭСКОРТ ТД-150» и отображения измеренных значений уровня.
Влияние программного обеспечения не приводит к выходу метрологических характеристик измерителей уровня емкостных «ЭСКОРТ ТД-150» за пределы допускаемых значений.
Идентификационные данные ПО измерителей уровня емкостных «ЭСКОРТ ТД-150» отображаются на мониторе ПЭВМ.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационное данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TD150 |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0.7 |
Таблица 2 - Идентификационные данные автономного программного обеспечения Эскорт Конфигуратор
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Эскорт Конфигуратор |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.2.36 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня в зависимости от длины чувствительного элемента, мм - транспортные средства - стационарные емкости |
от 0 до 2500 от 0 до 6000 |
|
Длина чувствительного элемента, мм |
от 150 до 6000 |
|
Пределы допускаемой приведенной погрешности измерений уровня к диапазону измерений, % |
±1 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 7 до 80 |
|
Ток потребления, мА, не более |
30 |
|
Потребляемая мощность, Вт, не более |
0,4 |
|
Степень защиты корпуса от проникновения пыли и влаги по ГОСТ 14254-2015 |
IP 69S |
|
Маркировка взрывозащиты |
0Ex ia IIB T6 Ga X |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 25 °С, % - атмосферное давление, кПа |
от -45 до +50 от 45 до 80 от 84 до 106,7 |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
80 80 21+L1) |
|
Масса, кг, не более |
0,35+0,4ЪП |
|
1) L - длина чувствительного элемента, м | |
Знак утверждения типа
наносится на корпус измерителей уровня емкостных «ЭСКОРТ ТД-150» методом печати, на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель уровня емкостной |
«ЭСКОРТ ТД-150» |
1 шт. |
|
Устройство настройки |
ЭСКОРТ С-200 |
1 шт. |
|
Комплект монтажных частей |
ТЕМГ.407911.001 |
1 шт. |
|
Руководство по эксплуатации |
ТД.150012.000 РЭ |
1 экз. |
|
Паспорт |
ТД.150012.000 ПС |
1 экз. |
|
Примечания 1) Состав комплекта монтажных частей определяется по отдельному заказу. 2) Устройство настройки ЭСКОРТ С-200 поставляется по отдельному заказу. 3) Руководство по эксплуатации поставляется по отдельному заказу. | ||
Сведения о методах измерений
приведены в п. 2 «Использование по назначению» руководства по эксплуатации ТД.150012.000 РЭ.
Нормативные документы
Приказ Росстандарта от 30.12.2019 № 3459 Об утверждении государственной
поверочной схемы для средств измерений уровня жидкости и сыпучих материалов (часть 1)
ТУ 26.51.52-002-59320438-18 Измерители уровня емкостные «ЭСКОРТ ТД-150».
Технические условия
