Счетчики предназначены для измерения и многотарифного коммерческого или технического учета активной и реактивной энергии прямого и обратного направления в однофазных двухпроводных сетях переменного тока при непосредственном подключении к сети.

Информация по Госреестру

Основные данные
Номер по Госреестру 82236-21
Наименование Счетчики электрической энергии многофункциональные
Модель СЭБ-1ТМ.04Т
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 16.07.2026
Производитель / Заявитель

Общество с ограниченной ответственностью "ТехноЭнерго" (ООО "ТЭ"), г. Нижний Новгород

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 16 лет
Зарегистрировано поверок 1015
Найдено поверителей 2
Успешных поверок (СИ пригодно) 1015 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 29.03.2024

Поверители

Скачать

82236-21: Описание типа СИ Скачать 832.4 КБ
82236-21: Методика поверки ФРДС.411152.009РЭ1 Скачать 9 MБ

Описание типа

Назначение

Счетчики предназначены для измерения и многотарифного коммерческого или технического учета активной и реактивной энергии прямого и обратного направления в однофазных двухпроводных сетях переменного тока при непосредственном подключении к сети.

Описание

Принцип действия счетчиков электрической энергии многофункциональных СЭБ-1ТМ.04Т основан на цифровой обработке входных аналоговых сигналов. Управление процессом измерения и всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует измерительные и управляющие алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память программ. Управление узлами производится через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода МК

Измерительная часть счетчиков выполнена на основе аналого-цифрового преобразователя (АЦП), встроенного в микроконтроллер. АЦП осуществляет выборки мгновенных значений величин напряжения и тока. Микроконтроллер по выборкам мгновенных значений напряжения и тока производит вычисление средних за период сети значений частоты, напряжения, тока, активной и полной мощности, производит их коррекцию по амплитуде, фазе и температуре.

_      2    2

Q = л/S - P

для напряжения

n-1

Z Ui2

Uck3

n-1

для тока

ZIi2

I скз

(4)

(5)

Вычисления средних за период сети значений мощностей и среднеквадратических значений напряжений и токов производится по следующим формулам:

для активной мощности

n-1

Z Ui • Ii

P - i-------,                                   (1)

n

для полной мощности

n -1           n-1

ZU Ui2 Jx Ii2

S =  10-----2У---,                   (2)

n

для реактивной мощности

(3)

где   Ui, Ii - выборки мгновенных значений напряжения и тока;

n     - число выборок за период сети.

По измеренным за период сети значениям активной и реактивной мощности прямого и обратного направления формируются импульсы телеметрии на конфигурируемом испытательном выходе счётчика. Сформированные импульсы подсчитываются МК и сохраняются в регистрах текущих значений энергии и профиля мощности до свершения события. По свершению события, текущие значения энергии добавляются в соответствующие энергонезависимые регистры учета энергии и профиля мощности. При этом в качестве события выступает время окончания текущего тарифа или время окончания интервала интегрирования мощности для массива профиля.

Функциональные возможности

Счетчики обеспечивают:

- многотарифный учет активной и реактивной энергии прямого и обратного направления и четырехквадрантной реактивной энергии по датчику тока в фазном проводе (а счетчиками с двумя датчиками тока в фазном или нулевом проводе);

- ведение четырехканального массива профиля мощности нагрузки с программируемым временем интегрирования;

- ведение многоканального профиля параметров с программируем временем интегрирования;

- измерение параметров однофазной сети и параметров качества электрической энергии;

- ведение журналов событий.

Счётчики позволяют управлять нагрузкой посредством встроенного реле управления нагрузкой и формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям.

Счетчики имеют интерфейсы связи, поддерживают ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена, и предназначены для работы, как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).

Счетчики внутренней установки, в том числе с установкой на DIN-рейку, предназначены для работы в закрытых помещениях с диапазоном рабочих температур от минус 40 до плюс 70 °С. Счетчики наружной установки имеют расщепленную архитектуру, предназначены для работы в диапазоне температур от минус 40 до плюс 70 °С, не чувствительны к воздействию солнечной радиации, инея и росы.

Варианты исполнения

В модельный ряд счетчиков серии СЭБ-1ТМ.04Т входят счетчики, отличающиеся наличием реле управления нагрузкой, наличием второго датчика тока, наличием радиомодема, способом установки (внутри или снаружи помещений, на DIN-рейку), типом встраиваемого интерфейсного модуля (для счетчиков наружной установки) и типом установленного дополнительного интерфейсного модуля (для счетчиков внутренней установки). Варианты исполнения счетчиков приведены в таблице 1. Варианты исполнения встроенного интерфейсного модуля приведены в таблице 2. Варианты исполнения дополнительных интерфейсных модулей приведены в таблице 3. Счётчики всех вариантов исполнения имеют оптический интерфейс.

Запись счетчика при его заказе и в конструкторской документации другой продукции должна состоять: из наименования счетчика, условного обозначения варианта исполнения счетчика и номера технических условий.

Пример записи счётчика - «Счётчик электрической энергии многофункциональный СЭБ- ИЛ1.04Т.ХХ. YY.ZZ ФРДС.411152.009ТУ»,

где XX - условное обозначение варианта исполнения счётчика в соответствии с таблицей 1.

YY - условное обозначение варианта исполнения встраиваемого интерфейсного модуля в счетчики наружной установки (таблица 2),

ZZ - условного обозначения дополнительного варианта исполнения интерфейсного модуля для счетчиков внутренней установки (таблица 3).

Пример записи счётчика - «Счётчик электрической энергии многофункциональный СЭБ-1ТМ.04Т.04.00.00 ФРДС.411152.009ТУ».

Таблица 1 - Варианты исполнения счетчиков

Условное обозначение счетчика

Наличие реле

Второй датчик тока

Радиомодем

Внешнее питание RS-485

Счетчики для установки внутри помещения

СЭБ-1ТМ.04Т.00

Есть

Есть

Нет

Нет

СЭБ-1ТМ.04Т.01

Нет

Есть

Нет

Нет

СЭБ-1ТМ.04Т.02

Есть

Нет

Нет

Нет

СЭБ-1ТМ.04Т.03

Нет

Нет

Нет

Нет

СЭБ-1ТМ.04Т.04

Нет

Есть

Нет

Есть

СЭБ-1ТМ.04Т.05

Нет

Нет

Нет

Есть

Счетчики наружной установки

СЭБ-1ТМ.04Т.40

Есть

Есть

Есть

Нет

СЭБ-1ТМ.04Т.41

Нет

Есть

Есть

Нет

СЭБ-1ТМ.04Т.42

Есть

Нет

Есть

Нет

СЭБ-1ТМ.04Т.43

Нет

Нет

Есть

Нет

СЭБ-1ТМ.04Т.44

Есть

Есть

Нет

Нет

СЭБ-1ТМ.04Т.45

Нет

Есть

Нет

Нет

СЭБ-1ТМ.04Т.46

Есть

Нет

Нет

Нет

СЭБ-1ТМ.04Т.47

Нет

Нет

Нет

Нет

Счетчики для установки на DIN рейку

СЭБ-1ТМ.04Т.60

Есть

Есть

Нет

Нет

СЭБ-1ТМ.04Т.61

Нет

Есть

Нет

Нет

СЭБ-1ТМ.04Т.62

Есть

Нет

Нет

Нет

СЭБ-1ТМ.04Т.63

Нет

Нет

Нет

Нет

Примечания

1 Базовыми моделями при испытаниях на ЭМС являются счетчики вариантов исполнения СЭБ-1ТМ.04Т.00, СЭБ-1ТМ.04Т.40.

2 В счетчики СЭБ-1ТМ.04Т.04 и СЭБ-1ТМ.04Т.05 для внешнего питания интерфейса RS-485  и дополнительного установленного интерфейсного модуля используется ис

точник питания постоянного тока от 6 до 12 В с обеспечением тока потребления не менее 500 мА.

Таблица 2 - Типы встраиваемых интерфейсных модулей

Условное обозначение модуля

Наименование

00

Отсутствие интерфейсного модуля

01

Коммуникатор GSM ТЕ101.02.01А, (сеть 2G)

02

Модем PLC

04

Коммуникатор 3G ТЕ101.03.01А, (сеть 2G+3G)

08

Модем ISM М-4.03Т.0.102А (ZigBee 2400 МГц)

10

Коммуникатор Wi-Fi ТЕ102.01.01А

11

Коммуникатор 4G ТЕ101.04.01А, (сеть 2G+3G+4G)

13

Коммуникатор NB-IoT ТЕ101.01.01А (сеть 2G+4G NB-IoT)

14

Коммуникатор NB-IoT ТЕ101.01.01А/1 (сеть 4G только NB-IoT)

15

Модем LoRaWAN M-6Cr).ZZ.ZZ

16

Модем Bluetooth M-7(r).ZZ.ZZ

17

Модем PLC/ISM ТЕ103.01.01А

Примечание - ZZ - вариант исполнения интерфейсного модуля.

Таблица 3 - Типы устанавливаемых сменных дополнительных интерфейсных модулей для счетчиков внутренней установки (СЭБ-1ТМ.04Т.00 - СЭБ-1ТМ.04Т.03)

Условное обозначение модуля

Наименование

00

Отсутствие интерфейсного модуля

01

Коммуникатор GSM ТЕ101.02.01 (сеть 2G)

02

Модем PLC М-2.01(Т).01 (однофазный)

04

Коммуникатор 3G ТЕ101.03.01 (сеть 2G+3G)

05

Модем Ethernet М-3.01 Т.01

06

Модем ISM М-4.01(Т)^ (430 МГц)

07

Модем ISM М-4.02(Т)^ (860 МГц)

08

Модем ISM М-4.03Т.0.112 (2400 МГц)

09

Модем оптический М-5.01Т.ZZ

10

Коммуникатор Wi-Fi ТЕ102.01.01

11

Коммуникатор 4G ТЕ101.04.01 (сеть 2G+3G+4G)*

12

Коммуникатор 4G ТЕ101.04.01/1 (сеть 2G+3G +4G)**

13

Коммуникатор NB-IoT ТЕ101.01.01 (сеть 2G+4G (NB-IoT))

14

Коммуникатор NB-IoT ТЕ101.01.01/1 (сеть 4G (только NB-IoT))

15

Модем LoRaWAN M-6T.ZZ.ZZ

16

Модем Bluetooth M-7T.ZZ.ZZ

17

Модем PLC/ISM ТЕ103.01.01 (однофазный)

Примечания

1 ZZ - вариант исполнения интерфейсного модуля

2 В счетчики могут устанавливаться дополнительные интерфейсные модули, не приведенные в данной таблице со следующими характеристиками:

- при питании от внутреннего источника счетчика с напряжением 12 В потребля

емый ток не должен превышать 200 мА;

- при питании от внешнего источника величина напряжения изоляции цепей

интерфейса RS-485 модуля от цепей электропитания должна быть 4000 В (среднеквадратическое значение в течение 1 минуты).

3 * Максимальная скорость в сети 4G 150 Мбит/с.

4 ** Максимальная скорость в сети 4G 10 Мбит/с.

Счётчики наружной установки вариантов исполнения 40-43 (таблица 1) должны постав-

ляться с терминалами в двух вариантах исполнения, что в явном виде указывается при заказе:

Т-1.01МТ с питанием от сети переменного тока и с резервным питанием от двух алкалиновых батарей или двух аккумуляторов типоразмера ААА;

Т-1.01МТ/1 без источника сетевого электропитания и с питанием только от двух алкалиновых батарей или двух аккумуляторов типоразмера ААА.

Примеры записи счётчика

1 «Счётчик электрической энергии многофункциональный ФРДС.411152.009ТУ с терминалом Т-1.01МТ»;

СЭБ-1ТМ.04Т.40.01.00

СЭБ-1ТМ.04Т.41.00.00

СЭБ-1ТМ.04Т.42.10.00

2 «Счётчик электрической энергии многофункциональный

ФРДС.411152.009ТУ с терминалом Т-1.01МТ/1»;

3 «Счётчик электрической энергии многофункциональный

ФРДС.411152.009ТУ без терминала».

Счетчики всех вариантов исполнения работают как 4-х квадрантные измерители (четыре канала учета) активной и реактивной энергии и мощности прямого и обратного направления, имеют идентичные метрологические характеристики и единое программное обеспечение. Счетчики могут конфигурироваться для работы в однонаправленном режиме (три канала учета) и учитывать:

- активную энергию прямого и обратного направления, как активную энергию прямого направления (учет по модулю);

- реактивную энергию первого и третьего квадранта, как реактивную энергию прямого направления (индуктивная нагрузка);

- реактивную энергию четвертого и второго квадранта, как реактивную энергию обратного направления (емкостная нагрузка).

Тарификация и архивы учтенной энергии

Счетчики ведут многотарифный учет активной энергии и реактивной энергии прямого и обратного направления (четыре канала учета) в четырех тарифных зонах, по четырем типам дней в двенадцати сезонах. Дискрет тарифной зоны составляет 10 минут. Чередование тарифных зон в сутках ограничено числом десятиминутных интервалов в сутках и составляет 144 интервала. Тарификатор счётчика использует тарифное расписание, расписание праздничных дней и список перенесенных дней. Список перенесенных дней позволяет изменить тарификацию по типу дня, не изменяя тарифного расписания.

Счетчики ведут архивы тарифицированной учтенной энергии. Следующие архивы доступны через интерфейсы связи:

- всего от сброса (нарастающий итог);

- за текущие и предыдущие сутки;

- на начало текущих и предыдущих суток;

- за каждые предыдущие календарные сутки глубиной до 124 дней;

- на начало каждых предыдущих календарных суток глубиной до 124 дней;

- за текущий месяц и 36 предыдущих месяцев;

- на начало текущего месяца и 36 предыдущих месяцев;

- за текущий и 10 предыдущих лет;

- на начало текущего и 10 предыдущих лет.

В счетчиках может быть установлено начало расчетного периода отличное от первого числа месяца. При этом в месячных архивах энергии будет фиксироваться энергия за расчетный период и на начало расчетного периода, начинающиеся с установленного числа.

Профиль мощности нагрузки

Счетчики ведут четырехканальный базовый массив профиля мощности нагрузки с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направления. Глубина хранения массива профиля мощности составляет 113 суток при времени интегрирования 30 минут и 170 суток при времени интегрирования 60 минут.

Профиль параметров

Счетчики, наряду с базовым массивом профиля мощности нагрузки, ведут независимый массив профиля параметров (расширенный массив профиля или 2-й массив профиля) с программируемым временем интегрирования от 1 до 60 минут. Расширенный массив профиля может конфигурироваться в части выбора количества и типа профилируемых параметров, а так же формата хранения данных. Число каналов расширенного массива профиля может программироваться в диапазоне от 1 до 24, а типы профилируемых параметров могут выбираться из таблицы 4 (кроме коэффициентов мощности и напряжения батареи). Кроме того, в расширенном массиве могут профилироваться все четыре мощности, как и в базовом массиве.

Измерение параметров сети и показателей качества электрической энергии

Счетчики измеряют мгновенные значения (время интегрирования 1 секунда) физических величин, характеризующих однофазную электрическую сеть, и могут использоваться как измерители параметров, приведенных в таблице 4, или как датчики параметров с нормированными метрологическими характеристиками.

Счетчики могут использоваться как измерители показателей качества электрической энергии (ПКЭ) по параметрам установившегося отклонения частоты сети и установившегося отклонения напряжения, по характеристикам провалов и перенапряжений согласно ГОСТ 32144-2013 для класса измерений S в соответствии с ГОСТ 30804.4.30-2013.

Таблица 4 - Измеряемые параметры

Наименование параметра

Цена единицы младшего разряда индикатора

Активная мощность, Вт

0,01

Реактивная мощность, вар

0,01

Полная мощность, В-А

0,01

Напряжение сети, В

0,01

Напряжение встроенной батареи, В*

0,01

Ток, А

0,001

Коэффициент активной мощности cos ф

0,01

Коэффициент реактивной мощности sin ф

0,01

Коэффициент реактивной мощности tg ф

0,01

Частота сети, Гц

0,01

Текущее время, с

1

Текущая дата

Температура внутри счетчика, °С*

1

* - параметры справочные с не нормированными метрологическими характеристиками

При выходе параметра за границу ПДЗ на индикаторе отображается сообщение о факте нарушения. При этом счётчик ведет журналы ПКЭ, в которых фиксируется время выхо-да/возврата за установленные верхние/нижние нормально/предельно допустимые границы установившихся отклонений напряжения и частоты, и журналы провалов и перенапряжений, где фиксируются остаточное напряжение или уровень перенапряжения и длительность. Доступ к журналам ПКЭ и журналам провалов и перенапряжений возможен только через интерфейсы связи.

Испытательный выход

В счетчиках функционирует один изолированный испытательный выход, который может конфигурироваться:

- для формирования импульсов телеметрии одного из каналов учета энергии (активной, реактивной прямого и обратного направления и четырехквадрантной реактивной);

- для формирования сигнала индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);

- для формирования сигнала телеуправления.

- для формирования сигнала управления нагрузкой по программируемым критериям.

- для формирования сигнала контроля точности хода встроенных часов.

Управление нагрузкой

Счетчики позволяют управлять нагрузкой посредством встроенного реле управления нагрузкой и формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям.

Встроенное реле имеет возможность блокировки срабатывания.

Журналы

Счетчики ведут журналы событий, журналы показателей качества электрической энергии, журналы превышения порога мощности, журналы провалов и перенапряжений, статусный журнал.

В журналах событий фиксируются времена начала/окончания следующих событий, перечисленных в таблице 5.

Таблица 5 - Журналы событий

Название журнала событий

Глубина хранения

событий

записей

1  Журнал вскрытия крышки зажимов

100

50

2  Журнал перепрограммирования счетчика (фиксация факта связи со

счетчиком, приведший к изменению данных)

50

50

Название журнала событий

Глубина хранения

событий

записей

3  Журнал вскрытия корпуса

100

50

4  Журнал вскрытия крышки батарейного отсека

100

50

5  Журнал последнего считывания показаний энергии

10

10

6  Дата и время последнего программирования

1

1

7  Журнал инициализации счетчика

100

100

8  Журнал сброса показаний

10

10

9  Журнал выключения/включения счетчика

100

50

10 Журнал отклонения коэффициента мощности от нормированного значения (tg ф)

100

50

11 Журнал воздействия повышенной магнитной индукции

100

50

12 Журнал коррекции времени

100

100_

13 Журнал коррекции тарифного расписания

10

10

14 Журнал коррекции расписания праздничных дней

10

10

15 Журнал коррекции расписания управления нагрузкой

50

50

16 Журнал коррекции списка перенесенных дней

10

10

17 Журнал инициализации массива профиля 1,2 (2 журнала)

40

40

18 Журнал несанкционированного доступа к счетчику

10

10

19 Журнал управления нагрузкой

50

50

20 Журнал изменения состояний выхода телеуправления

100

100

21 Журнал изменений параметров измерителя качества электричества

10

10

22 Журнал превышения максимального тока

120

60

23 Журнал обновления метрологически не значимой части ПО

20

20

24 Журнал перепрограммирования параметров счетчика по протоколу СЭТ

100

100

25 Журнал изменение знака направления активной мощности

300

150

26 Журнал времени выхода/возврата разности токов фазного и нулевого за установленный порог вверх

100

50

27 Журнал времени выхода/возврата разности токов фазного и нулевого за установленный порог вниз

100

50

28 Журнал времени калибровки счётчика

10

10

29 Журнал перепрограммирования параметров счетчика через протокол СПОДЭС

100

100

30 Журнал HDLC коммуникаций

100

100

В журналах показателей качества электроэнергии фиксируются времена выхо-да/возврата за установленные границы параметров КЭ, усредненные в интервале времени (по умолчанию):

- 10 секунд для частоты сети.

- 10 минут для остальных параметров.

Перечень журналов ПКЭ и глубина хранения каждого журнала приведены в таблице 6.

Таблица 6 - Журналы ПКЭ

Название журнала ПКЭ

Глубина хранения

событий

записей

1  Журналы выхода/возврата за верхнюю и нижнюю границы ПДЗ*

напряжения. Положительные и отрицательные отклонения напряжения (2 журнала)

1200

600

Название журнала ПКЭ

Глубина хранения

событий

записей

2  Журналы выхода/возврата за верхнюю и нижнюю границы НДЗ*

напряжения (2 журналов)

1200

600

3  Журналы выхода/возврата за верхнюю и нижнюю границы ПДЗ

частоты сети. Отклонение частоты (2 журнала)

200

100

4  Журнал выхода/возврата за верхнюю и нижнюю границы НДЗ ча

стоты сети. Отклонение частоты (2 журнала)

200

100

5  Журнал положительного и отрицательного отклонения напряже

ния за расчетный период

50

50

* ПДЗ - предельно допустимое значение НДЗ - нормально допустимое значение

Перечень журналов провалов и перенапряжений и глубина хранения каждого журнала приведены в таблице 7.

Таблица 7 - Журналы провалов и перенапряжений

Название журнала ПКЭ

Глубина хранения

событий

записей

1 Журнал провалов и перенапряжений

50

50

2 Журнал очистки статистической таблицы

10

10

В журналах превышения порога мощности фиксируется время выхода/возврата за установленную границу среднего значения активной и реактивной мощности из первого массива профиля мощности. Глубина хранения журнала по каждой мощности 50 записей с фиксацией 100 событий.

В статусном журнале фиксируется время и значение измененного слова состояния счетчика. Глубина хранения статусного журнала 50 записей.

Устройство индикации

Счетчики внутренней установки (таблица 1), имеют жидкокристаллический индикатор (ЖКИ) для отображения учтенной энергии и измеряемых параметров и одну кнопку управления режимами индикации. Счетчики наружной установки (таблица 1) не имеют собственного индикатора, и визуализация данных измерений счетчика производится через удаленный терминал Т-1.01МТ или Т-1.01МТ/1 подключаемый к счетчику по радиоканалу через встроенный радиомодем. Терминал счетчика имеет жидкокристаллический индикатор с подсветкой для отображения учтенной энергии и измеряемых параметров и кнопку управления режимами индикации, как и счетчики внутренней установки.

Счетчики в режиме индикации основных параметров позволяют отображать на индикаторе:

- учтенную активную и реактивную энергию прямого и обратного направления по каждому из четырех тарифов и по сумме тарифов;

- значение потребленной электрической энергии на начало текущего месяца суммарно и по тарифным зонам.

Выбор требуемого режима индикации основных параметров осуществляется посредством кнопки управления в ручном режиме управления или автоматически с программируемым периодом в режиме динамической индикации.

В счетчиках предусмотрена конфигурируемая возможность возврата в заданный режим индикации при не активности кнопок управления в течение заданного времени.

Счетчики в режиме индикации вспомогательных параметров позволяют отображать на индикаторе данные вспомогательных режимов измерения, приведенных в таблице 4. Счетчики в режиме индикации технологических параметров позволяют отображать на индикаторе:

- версию программного обеспечения (ПО) (1900.ХХ);

- контрольную сумму метрологически значимой части ПО (A56B);

- загруженность процессора «EFF»;

- свободная память «FhP»;

- сетевой адрес «CA» короткий.

Интерфейсы связи

Счетчики, независимо от варианта исполнения, имеют оптический интерфейс (оптопорт), физические и электрические параметры которого соответствуют ГОСТ IEC 61107-2011. Наличие других интерфейсов связи определяется вариантом исполнения счетчика в соответствии с таблицами 1 - 3. В счетчик внутренней установки могут устанавливаться дополнительные интерфейсные модули в соответствии с таблицей 3 для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через соответствующие сети (GSM (2G), UMTS (2G+3G), LTE (2G+3G+4G), LTE (2G+4G), LTE(2G+NBIoT), PLC, Ethernet, RF (ZigBee), Wi-Fi).

Счетчик через любой интерфейс связи (RS-485, оптопорт) поддерживает следующие протоколы обмена:

- ModBus-подобный, СЭТ-4ТМ.02 - совместимый протокол;

- СПОДЭС (DLMS/COSEM) с транспортным уровнем HDLC;

- Канальный пакетный протокол системы «Пирамида».

Счетчики по любому интерфейсу обеспечивают возможность считывания архивных данных и измеряемых параметров, считывания, программирования и перепрограммирования параметров.

Счетчики обеспечивают возможность передачи сообщений в интеллектуальную систему учета при наступлении зарегистрированных событий и открытой сессии HDLC.

Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения предприятия-изготовителя «Конфигуратор СЭТ-4ТМ» или с применением программного обеспечения пользователей.

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение, программирование и управление нагрузкой (три уровня доступа). Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой защиты записи (аппаратный уровень доступа) и не доступны без снятия пломб завода-изготовителя и нарушения знака поверки.

Защита от несанкционированного доступа

Для защиты от несанкционированного доступа в счетчике предусмотрена установка пломб ОТК завода-изготовителя и организации, осуществляющей поверку счетчика.

После установки на объект счетчики должны пломбироваться пломбами обслуживающей организации. Схема пломбирования счетчиков приведена на рисунках 1, 2, 3.

Кроме механического пломбирования в счетчике предусмотрено электронное пломбирование крышки зажимов, крышки батарейного отсека и крышки счетчика.

Электронные пломбы энергонезависимые, работают как во включенном, так и в выключенном состоянии счетчика. При этом факт и время вскрытия крышек фиксируется в соответствующих журналах событий без возможности инициализации журналов.

В счетчиках установлен датчик магнитного поля, фиксирующий воздействие на счетчик магнитного поля повышенной индукции (2±0,7) мТл (напряженность (1600±600) А/м) и выше. Факт и время воздействия на счетчик повышенной магнитной индукции фиксируется в журнале событий.

Общий вид счетчиков внутренней установки (таблица 1), схема пломбировки от несанкционированного доступа, место нанесения знака поверки представлены на рисунке 1.

Общий вид счетчиков наружной установки (таблица 1), схема пломбировки от несанкционированного доступа, место нанесения знака поверки представлены на рисунке 2.

На рисунке 2 приведен внешний вид удаленного терминала, который может входить в состав комплекта поставки счетчиков наружной установки.

Общий вид счетчиков установки на DIN рейку (таблица 1), схема пломбировки от несанкционированного доступа, место нанесения знака поверки представлены на рисунке 3.

Э& СЭБ-1ТМ.04Т.00.00.02

А=500 imp/(kWh)(kvarh) В=16000 imp/(kWh)(kvar- h)

Cl. 1 А ГОСТ 31819 21-2012 Cl. 2 R ГОСТ 31819 23-2012 ГОСТ 31818 11-2012 iiimiiiniiiii N 1709200002

Пломба обслуживающей организации

Пломба с оттиском клейма ОТК

РЕЖИМ ИНД

230 V 5(100) A 50 Hz СДЕЛАНО В РОССИИ 2020 г

Пломба со знаком поверки

плодом PLC

М-2.01Т.01

Пломба обслуживающей организации

Рисунок 1 - Общий вид счетчика внутренней установки, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Пломба с оттиском клейма ОТК

19102

00004

Пломба со знаком поверки

LaJ LrJ НМЛ

Ф D СДЕЛАНО В РОССИИ 2019 г

О СЭБ-1ТМ.04Т.40.08.00

А" 500 lmp/(kW h), lmp/(kvarh) а. 1 А ГОСТ 31*1*.21-2012 230 V, 5(100) А. 50 Hl                   Cl. 1 R ГОСТ 31*1* 23-2012

СД1Л АНО В РОССИИ 20>0 г              ГОСТ 31*1*11-2012

m а © еяг iiiiiiimiiniiiiiiiN

N 1*10200004

о tut _____ I-1.UIWII            N 3003190003

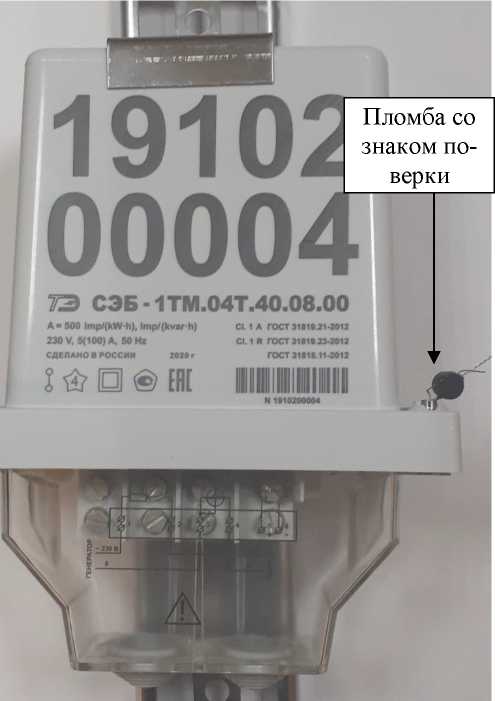

Рисунок 2 - Общий вид счетчика наружной установки, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Пломба обслуживающей организации

Пломба обслуживающей организации

Пломба обслуживающей организации

°' R гооз..»^ А гос,з,8,8„.м,г N ,709200“12

Пломба с оттиском клейма ОТК

Пломба со знаком поверки

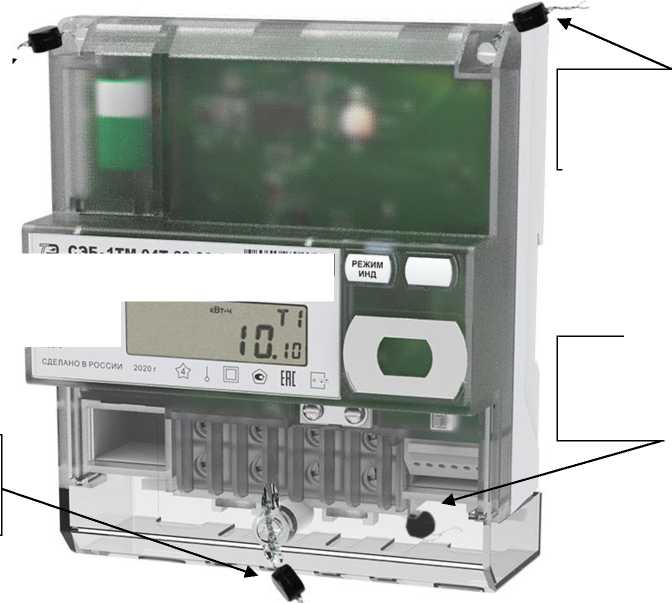

Рисунок 3 - Внешний вид счётчика для установки на DIN-рейку и схема пломбирования

А = 500 imp/kw h МН в = 16000 imp/kw h 5<100)А 50 Hz 230 V

СДЕЛАНО В РОССИИ 2020 г

Программное обеспечение

Программное обеспечение (ПО) счетчика имеет структуру с разделением на метрологически значимую и метрологически незначимую части. Каждая структурная часть исполняемого кода программы во внутренней памяти микроконтроллера защищается циклической контрольной суммой, которая непрерывно контролируется системой диагностики счетчика.

Метрологические характеристики счетчика напрямую зависят от калибровочных коэффициентов, записанных в память счетчика на предприятии-изготовителе на стадии калибровки. Калибровочные коэффициенты защищаются циклической контрольной суммой, которая непрерывно контролируется системой диагностики счетчика. Метрологически значимая часть ПО и калибровочные коэффициенты защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия счетчика.

При обнаружении ошибок контрольных сумм (КС) системой диагностики устанавливаются флаги ошибок в слове состояния счетчика с записью события в статусный журнал счетчика и отображением сообщения об ошибке на экране ЖКИ:

Е-09 - ошибка КС метрологически не значимой части ПО;

Е-42 - ошибка КС метрологически значимой части ПО;

Е-10 - ошибка КС массива калибровочных коэффициентов.

Идентификационные характеристики ПО счетчика приведены в таблице 8. Номер версии ПО состоит из трех полей. Каждое поле содержит два символа:

первой поле - код устройства (19 - СЭБ-1ТМ.04Т);

второе поле - номер версии метрологически значимой части ПО (00);

третье поле - номер версии метрологически незначимой части ПО.

Версия ПО счетчика и цифровой идентификатор ПО отображаются на табло ЖКИ в кольце индикации вспомогательных параметров. Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчика и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 8 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Варианты исполнений

Идентификационное наименование ПО

ТЕ seb1tm04.tsk

Номер версии (идентификационный номер) ПО

1900.ХХ

Цифровой идентификатор ПО

А56В

Алгоритм вычисления цифрового ПО

CRC 16 ModBus RTU

Технические характеристики

Таблица 9 - Метрологические характеристики

Наименование характеристики

Значение

Класс точности при измерении в прямом и обратном направлении: - активной энергии по ГОСТ 31819.21-2012

- реактивной энергии по ГОСТ 31819.23-2012

1;

1

Базовый (максимальный) ток, А

5(100)

Стартовый ток (чувствительность), мА

20 (0,0041б)

Максимальный ток в течение 10 мс, А

3000 (301макс)

Номинальные напряжения, В

230

Установленный рабочий диапазон напряжений, В

от 160 до 276

Предельный рабочий диапазон напряжений, В

от 0 до 440

Номинальная частота сети, Гц

50

Наименование характеристики

Значение

Диапазон рабочих частот, Гц

от 47,5 до 52,5

Пределы допускаемой основной относительной погрешности измерения, %:

активной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), 5P

при 0,Иб < I < Ыакс, cos9=1

при 0,2I6 < I < Ыакс, cos9=0,5

при 0,05I6 < I < 0,Иб, cos9=1

при 0,Иб< I < O,2I6, cos9=0,5

при O,2I6 < I < Ыакс cos9=0,25

реактивной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), 5q

при 0,11б < I < 1макс, sino 1

при 0,2!б < I < каке, sin9=0,5

при 0,05Ьб < I < 0,Пб, sin9=1

при 0,Пб< I < 0,2!б, sin9=0,5

при 0,2!б < I < какс sin9=0,25

полной мощности, 5s, (аналогично реактивной мощности);

коэффициента активной мощности, 5kp

коэффициента реактивной мощности, 5kQ

коэффициента реактивной мощности, 5ktg

±1,0;

±1,0;

±1,5;

±1,5;

±3,5;

±1,0;

±1,0;

±1,5;

±1,5;

±1,5;

5q;

(5p+5s);

(5Q+5s);

(5Q+5p);

Средний температурный коэффициент в диапазоне температур от минус 40 до плюс 70°С, %/К при измерении активной и реактивной энергии и мощности:

при 0,1 I6 < I < Шакс, cos9=1, sino 1;

при 0,2I6 < I < Iмакс, cos9=0,5, sin9=0,5

0,05;

0,07;

Диапазон измеряемых частот, Гц

от 47,5 до 52,5

Пределы допускаемой абсолютной погрешности измерения частоты, Гц

±0,05

Диапазон измерения отклонения частоты от 50 Гц, Гц

от -2,5 до +2,5

Пределы допускаемой абсолютной погрешности измерения отклонения частоты, Гц

±0,05

Диапазон измерения среднеквадратического значения напряжения, В

от 160 до 276

Пределы     допускаемой     относительной     погрешности

измерения среднеквадратического значения напряжения, 5u,%

±0,5

Диапазон измерения положительного отклонения среднеквадратического значения напряжения (5U<+)), %

от 0 до +20

Диапазон измерения отрицательного отклонения среднеквадратического значения напряжения (5U(-)), %

от 0 до +30

Пределы допускаемой абсолютной погрешности измерения положительного и отрицательного отклонений среднеквадратического значения напряжения, %

±0,5

Диапазон измерения угла фазового сдвига между напряжением и током основной частоты (фит), °

от -180 до +180

Пределы допускаемой абсолютной погрешности измерения угла фазового сдвига между напряжением и током основной частоты, °: - при 0,1!б < I < 1макс

- при 0,05I6 < I < 0,11б

±2

±5

Диапазон измерения среднеквадратического значения тока (I), А

от 0,05I6 до ^акс

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности измерения среднеквадратического значения тока, %: при 0,11б < I < 1макс

при 0,051б < I < 0,11б

±

±0,9;

[0,9 + 0.О5Г0"  -111

L         1 ix    JJ

;

Диапазон измерения длительности провала напряжения (ЛЬ), с

от 0,01 до 60

Пределы допускаемой абсолютной погрешности измерения длительности провала напряжения, с

±0,02

Диапазон измерения глубины провала напряжения (SU), %,

от 10 до 30

Пределы допускаемой абсолютной погрешности измерения глубины провала напряжения, %

±1,0

Диапазон измерения длительности временного перенапряжения (ЛЬер u), с

от 0,01 до 60

Пределы допускаемой абсолютной погрешности измерения длительности временного перенапряжения, с

±0,02

Диапазон измерения значения перенапряжения, (5иПер), % опорного напряжения

от 110 до 120

Пределы допускаемой абсолютной погрешности измерения значения перенапряжения, % опорного напряжения

±1,0

Пределы допускаемой дополнительной погрешности измерения частоты, напряжения и тока в диапазоне температур от минус 40 до плюс 70 °С, 51д, %

0,05 з (t -t23) *

Точность хода встроенных часов при температуре  (23±2)° С

во включенном и выключенном состоянии, с/сут

±0,5

Изменение точности хода часов в диапазоне рабочих температур, с/° С /сут:

- во включенном  состоянии  в  диапазоне  температур  от

минус 40 до плюс 70 °С

- в выключенном  состоянии  в  диапазоне  температур  от

минус 40 до плюс 70 °С

±0,1;

±0,22

Постоянная счетчика, имп./(кВт-ч), имп./(квар-ч): - в основном режиме (А)

- режиме поверки (В)

500;

16000

Нормальные условия измерений:

- температура окружающего воздуха, °С

- относительная влажность, %

- атмосферное давление, кПа

23±2;

от 30 до 80;

от 84 до 106

* где 5д  - пределы допускаемой основной погрешности измеряемой величины,

t - температура рабочих условий, t23 — температура 23 °С

Таблица 10 - Основные технические характеристики

Наименование характеристики

Значение

Полная мощность, потребляемая каждой последовательной цепью, В^А, не более

0,1

Активная (полная) мощность, потребляемая параллельной цепью напряжения, Вт (В-А), не более:

- счетчиков с интерфейсом RS-485

- счетчиков со встроенными модемами

2(10); 3(15)

Наименование характеристики

Значение

Начальный запуск счетчика, с, менее

5

Жидкокристаллический индикатор:

- число индицируемых разрядов

- цена единицы младшего разряда при отображении энергии нарастающего итога, кВт-ч (квар-ч)

8;

0,01

Тарификатор:

- число тарифов

- число тарифных зон в сутках с дискретом 10 минут

- число типов дней

- число сезонов

4; 144;

4;

12

Скорость обмена, бит/с

- - по оптическому порту (фиксированная)

- - по порту RS-485

- - по радиоканалу

9600, нечет;

от 300 до 9600 с битом контроля нечетности и без него;

38400

Скорость передачи данных в электрической сети, модуляция DCSK, бит/с

2400

Характеристики испытательных выходов:

- количество испытательных изолированных конфигурируемых выходов

- максимальное напряжение в состоянии «разомкнуто», В

- максимальный ток в состоянии «замкнуто», мА

- выходное сопротивление:

в состоянии «разомкнуто», кОм, не менее

в состоянии «замкнуто», Ом, не более

1;

30;

50;

50;

200

Сохранность данных при прерываниях питания, лет: - информации, более

- внутренних часов (питание от батареи), не менее

40;

16

Защита информации

пароли двух уровней доступа, отдельный пароль для управления нагрузкой и аппаратная защита памяти метрологических коэффициентов

Самодиагностика

циклическая, непрерывная

Масса, кг, не более:

- счетчиков внутренней установки

- счетчиков наружной установки

- счётчика установки на DIN-рейку

0,70;

0,85; 0,60

Габаритные размеры, мм, не более: счетчиков внутренней установки - высота - длина - ширина

202;

140;

76;

Наименование характеристики

Значение

счетчиков наружной установки

- высота

- длина

- ширина

счетчиков установки на DIN-рейку

- высота

- длина

- ширина

счетчиков наружной установки со швеллером крепления на опоре

- высота

- длина

- ширина

239;

183;

78;

150;

126;

72;

350;

183;

98

Условия эксплуатации счетчиков внутренней установки:

- температура окружающего воздуха, °С

- относительная влажность при 30 °С, %

- атмосферное давление, кПа (мм рт. ст.)

от -40 до +70;

до 90;

от 70 до 106,7 (от 537 до 800)

Условия эксплуатации счетчиков наружной установки:

- температура окружающего воздуха, °С

- относительная влажность при 25 °С, %

- атмосферное давление, кПа (мм рт. ст.)

от -40 до +70;

до 100;

от 70 до 106,7 (от 537 до 800)

Средняя наработка до отказа, ч

220000

Средний срок службы, лет

30

Время восстановления, ч

2

Степень защищенности корпуса от проникновения воды и внешних твердых предметов ГОСТ 14254-2015

- счетчиков внутренней установки

- счетчиков наружной установки

ГР51; IP55

Знак утверждения типа

наносится на панели счетчиков методом офсетной печати или лазерной маркировки и в эксплуатационной документации на титульных листах типографским способом.

Комплектность

Таблица 11 - Комплект счетчиков

Наименование и условное обозначение

Обозначение документа

Количество

Счётчик электрической энергии многофункциональный СЭБ-1ТМ.04Т. .  .  (одно из исполнений)

1 шт.

Формуляр СЭБ-1ТМ.04Т. Часть 1

ФРДС.411152.009ФО

1 экз.

Формуляр СЭБ-1ТМ.04Т. Часть 2

ФРДС.411152.009ФО1*

1 экз.

Руководство по эксплуатации СЭБ-1ТМ.04Т. Часть 1

ФРДС.411152.009РЭ*

1 экз.

Руководство по эксплуатации СЭБ-1ТМ.04Т. Часть 2. Методика поверки

ФРДС.411152.009РЭ1*

1 экз.

Руководство по эксплуатации СЭБ-1ТМ.04Т. Часть 3. Дистанционный режим

ФРДС.411152.009РЭ2*

1 экз.

Программное обеспечение «Конфигуратор СЭТ-4ТМ» версии не ниже 18.01.21

ФРДС.00004-01*

1 шт.

Наименование и условное обозначение

Обозначение документа

Количество

Индивидуальная упаковка

СЭБ-1ТМ.04Т.00- СЭБ-1ТМ.04Т.05

ФРДС.411915.036

1 шт.

Индивидуальная упаковка

СЭБ-1ТМ.04Т.60- СЭБ-1ТМ.04Т.63)

ФРДС.411915.034

1 шт.

Индивидуальная упаковка

СЭБ-1ТМ.04Т.40- СЭБ-1ТМ.04Т.47)

ФРДС.411915.032**

1 шт.

Терминал Т-1.01МТ (Т-1.01МТ/1) с комплектом ЭД

ФРДС.468369.009**

1 шт.

Комплект монтажных частей для терминала:

Рейка

ФРДС.745213.003-02**

1 шт.

Пластина переходная

ФРДС.745532.005**

1 шт.

Комплект монтажных частей:

ФРДС.411911.003**

Швеллер

ФРДС.745342.001**

1 шт.

Планка

ФРДС.745374.002**

1 шт.

Винт В2.М4-6дх10.32.ЛС59-1.136 ГОСТ 17473-80**

2 шт.

Шайба 4Л 34.БрКМц3-1.136 ГОСТ 6402-70**

2 шт.

Дюбель-гвоздь фасадный KAT N 10x100 ***

2 шт.

Примечания

1 * Документы в электронном виде, включая сертификаты и ПО «Конфигуратор СЭТ -4ТМ»,

доступны на сайте предприятия-изготовителя по адресу https://te-nn.ru/.

2 Для счетчиков с установленным дополнительным интерфейсным модулем в комплект поставки входит формуляр из комплекта поставки модуля; руководство по эксплуатации модуля доступно на сайте предприятия-изготовителя по адресу https://te-nn.ru/.

3 Эксплуатационная документация на счетчик, терминал и дополнительный модуль на бумажном носителе или флеш-накопителе поставляются по отдельному заказу.

4 ** Поставляются со счетчиками наружной установки. Терминал поставляется со счётчиками

наружной установки в двух вариантах исполнения, что в явном виде указывается при заказе:

- Т-1.01МТ с питанием от сети переменного тока и с резервным питанием от двух алкалиновых батарей или двух аккумуляторов типоразмера ААА;

- Т-1.01МТ/1 без источника сетевого электропитания и с питанием только от двух алкалиновых батарей или двух аккумуляторов типоразмера ААА;

Терминал может иметь другой тип или не входить в состав комплекта поставки по отдельному заказу.

5 *** Поставляются по отдельному заказу

6 Ремонтная документация разрабатывается и поставляется по отдельному договору с организациями, проводящими послегарантийный ремонт счётчиков.

Сведения о методах измерений

приведены в эксплуатационном документе ФРДС.411152.009РЭ «Счетчик электрической энергии многофункциональный СЭБ-1ТМ.04Т. Руководство по эксплуатации. Часть 1».

Раздел 2 Описание счетчика и принципа его работы.

Нормативные документы

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

ГОСТ 31819.23-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии.

ГОСТ 8.551-2013 ГСИ Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц

ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования».

ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств».

ФРДС.411152.009ТУ  «Счетчики электрической энергии многофункциональные

СЭБ-1ТМ.04Т. Технические условия».

Другие Счетчики электроэнергии

82254-21
серии PM…R Счетчики электрической энергии
Schneider Electric India Pvt. Ltd., Индия
Счетчики электрической энергии серии PM...R (далее - счётчики) предназначены для измерений и учета активной, реактивной и полной энергии прямого и обратного направления, коэффициента мощности, частоты, тока, напряжения в 3х- и 4х-проводных цепях пере...
82467-21
Альфа А1700 Счетчики электрической энергии трехфазные
Общество с ограниченной ответственностью "Систем Сенсор Технологии" (ООО "ССТ"), Липецкая обл., село Казинка
Счетчики электрической энергии трехфазные Альфа А1700 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии, и мощности в цепях переменного тока в однотарифном и многотарифном режимах.
82494-21
КОЛИБРИ 3xx Счетчики электрической энергии статические трехфазные
Общество с ограниченной ответственностью "Глобал Телематика" (ООО "Глобал Телематика"), г. Москва
Счетчики электрической энергии статические трехфазные КОЛИБРИ 3xx (далее -счетчики) предназначены для:
82498-21
"Меркурий 203.2Т", "Mercury 203.2Т" Счетчики электрической энергии статические однофазные
Общество с ограниченной ответственностью "Научно-производственная фирма "Моссар" (ООО "НПФ "Моссар"), г. Маркс
Счетчики электрической энергии статические однофазные «Меркурий 203.2Т», «Mercury 203.2Т» (далее - счетчики) предназначены для многотарифного измерения и учета активной и реактивной электрической энергии, активной, реактивной и полной электрической м...
Default ALL-Pribors Device Photo
82545-21
SM3 Счётчики электрической энергии трехфазные многофункциональные
Общество с ограниченной ответственностью "ИзиТек" (ООО "ИзиТек"), г. Ногинск
Счётчики электрической энергии трехфазные многофункциональные SM3 (далее - счётчики) в зависимости от исполнения предназначены для измерений и учета активной или активной и реактивной энергии в прямом или прямом и обратном направлениях в трехфазных ч...
