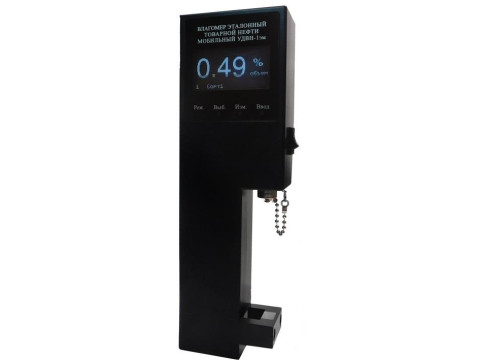

Влагомеры эталонные товарной нефти мобильные УДВН-1эм
| Номер в ГРСИ РФ: | 82305-21 |
|---|---|
| Категория: | Влагомеры |
| Производитель / заявитель: | ООО "НТП "Годсэнд-Сервис", г.Фрязино |
Влагомеры эталонные товарной нефти мобильный УДВН-1эм (далее - влагомеры) предназначены для измерения объемного влагосодержания нефти и нефтепродуктов. Влагомеры используется в качестве рабочего эталона 2-го разряда по ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов при проведении поверки, градуировки и контроля метрологических характеристик влагомеров нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 82305-21 |
| Наименование | Влагомеры эталонные товарной нефти мобильные |
| Модель | УДВН-1эм |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 19.07.2026 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Научно-техническое предприятие "Годсэнд-сервис" (ООО "НТП "Годсэнд-сервис"), Московская обл., г. Фрязино
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 12 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 12 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 82305-21: Описание типа СИ | Скачать | 302 КБ | |
| 82305-21: Методика поверки МП 1262-6-2021 | Скачать | 3.4 MБ |
Описание типа
Назначение
Влагомеры эталонные товарной нефти мобильный УДВН-1эм (далее - влагомеры) предназначены для измерения объемного влагосодержания нефти и нефтепродуктов. Влагомеры используется в качестве рабочего эталона 2-го разряда по ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов при проведении поверки, градуировки и контроля метрологических характеристик влагомеров нефти и нефтепродуктов.
Описание
Влагомер выполнен в виде малогабаритного переносного устройства со встроенной аккумуляторной батареей, прилагаемым к нему зарядным устройством и блоком питания зарядного устройства.
Функционально влагомер состоит из сигнального СВЧ модуля, контроллера, дисплея, датчика температуры, переключателя режимов работы, аккумуляторного блока и схем огранче-ния тока короткого замыкания, размещенных в едином корпусе.
Принцип действия влагомера основан на поглощении энергии микроволнового излучения водонефтяной эмульсией.
Общий вид влагомера приведен на рисунке 1, место пломбирования и место нанесения заводского номера указано на рисунке 2. Заводской номер влагомера наносится методом метал-лографики на шильд на задней части корпуса влагомера в четырехзначном формате, а также отображается на дисплее влагомера в окне «Информация».
Дисплей
Кнопки управления режимами
Кнопка
«ВКЛ/ВЫКЛ»
Разъем для подключения зарядного устройства
Измерительная ячейка

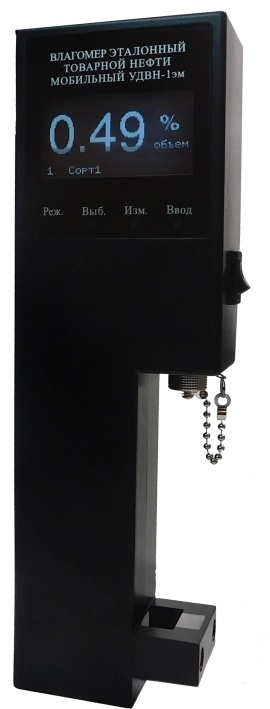

Рисунок 1 - Общий вид влагомера

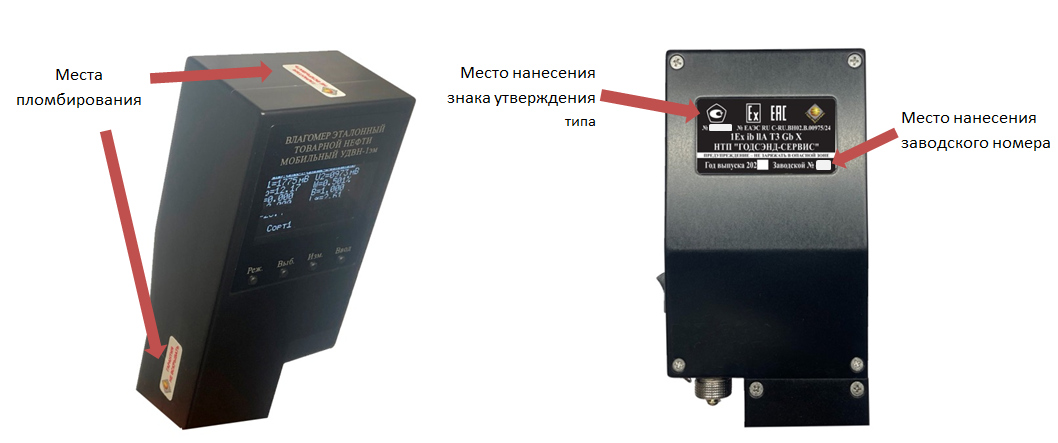

Рисунок 2 - Место пломбирования влагомера и место нанесения заводского номера
Нанесения знака поверки на влагомеры не предусмотрено.
Программное обеспечение
Программное обеспечение (далее -ПО) является встроенным в микропроцессорный контроллер, обеспечивает хранение градуировочных коэффициентов и градуировочной характеристики, осуществляет преобразование и вывод результатов измерений на экран графического дисплея и не влияет на метрологические характеристики.
Программное обеспечение, в соответствии с которым функционируют микросхемы и транзисторы электрической схемы влагомера, заносится в интегральную микросхему (ПЗУ) при изготовлении влагомера и не может быть изменено пользователем.
Встроенное ПО защищено от несанкционированного доступа пломбировочными стрикерами на корпусе влагомера (рисунок 2) и цифровым ключом.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные встроенного программного обеспечения влагомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
УДВН - эм |
|
Номер версии (идентификационный номер) ПО |
2.11 |
|
Цифровой идентификатор ПО |
0х9476са8е |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений, объемная доля воды, % |
от 0,01 до 2,0 включ. |
|
Пределы допускаемой основной абсолютной погрешности, объемная доля воды, % |
±0,025 |
|
Пределы допускаемой дополнительной абсолютной погрешности при изменении температуры измеряемой среды на каждые 10 °C от 20 °C, объемная доля воды, % |
±0,01 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Обработка результатов измерений |
автоматическая |
|
Представление результатов измерений |
в цифровом виде |
|
Время установления рабочего режима, с, не более |
10 |
|
Диапазон температуры измеряемой среды, °C |
от +5 до +40 |
|
Диапазон плотности измеряемой среды, кг/м3 |
от 750 до 1050 |
|
Масса, кг, не более |
1 |
|
Габаритные размеры (Д х Ш х В), мм, не более |
270x85x45 |
|
Степень защиты оболочки, не ниже |
IP50 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха при 25 °C, %, не более - атмосферное давление, кПа |
от +5 до +40 80 от 84 до 106,7 |
|
Средняя наработка на отказ с доверительной вероятностью 0,95, ч |
2500 |
|
Средний срок службы, лет |
8 |
|
Маркировка взрывозащиты |
1Ex ib IIA T3 Gb X |
Знак утверждения типа
наносится на шильд на задней части корпуса влагомера методом металлографики и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Влагомер |
УШЕФ.414432.007 |
1 шт. |
|
Зарядное устройство |
1 шт. | |
|
Блок питания 15В |
1 шт. | |
|
Руководство по эксплуатации |
УШЕФ.414432.007 РЭ |
1 экз. |
|
Паспорт |
УШЕФ.414432.007 ПС |
1 экз. |
|
Методика поверки (копия) |
1 экз. | |
|
Свидетельство о первичной поверке |
1 экз. | |
|
Свидетельство об утверждении типа СИ (копия) |
1 экз. | |
|
Сертификат соответствия ТР ТС 012/2011 (копия) |
1 экз. | |
|
Измерительная кювета |
1 шт. | |
|
Кабель переходной |
1 шт. | |
|
Кабель нуль-модемный |
1 шт. | |
|
Заводская упаковка (кейс) |
1 шт. |
Сведения о методах измерений
приведены в разделе 8 «ПОРЯДОК РАБОТЫ» документа УШЕФ.414432.007 РЭ. Влагомер эталонный товарной нефти мобильный УДВН-1эм. Руководство по эксплуатации.
Нормативные документы
ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов;
УШЕФ.414432.007 ТУ. Влагомер эталонный товарной нефти мобильный УДВН-1эм.
Технические условия.
