82313-21: DLE Датчики давления интеллектуальные - Производители, поставщики и поверители

Датчики давления интеллектуальные DLE

Номер в ГРСИ РФ: 82313-21
Категория: Датчики давления
Производитель / заявитель: Фирма "Woodward", США
Скачать
82313-21: Описание типа СИ Скачать 350.8 КБ
82313-21: Методика поверки МП 202-003-2021 Скачать 3.3 MБ
Нет данных о поставщике
Датчики давления интеллектуальные DLE поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Датчики давления интеллектуальные DLE (далее - датчики) предназначены для измерений абсолютного давления газообразных и жидких неагрессивных, и некристаллизующихся сред.

Информация по Госреестру

Основные данные
Номер по Госреестру 82313-21
Наименование Датчики давления интеллектуальные
Модель DLE
Страна-производитель СОЕДИНЕННЫЕ ШТАТЫ
Срок свидетельства (Или заводской номер) 19.07.2026
Производитель / Заявитель

Фирма "Woodward, Inc.", США

СОЕДИНЕННЫЕ ШТАТЫ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Найдено поверителей 1
Актуальность информации 17.11.2024

Поверители

Скачать

82313-21: Описание типа СИ Скачать 350.8 КБ
82313-21: Методика поверки МП 202-003-2021 Скачать 3.3 MБ

Описание типа

Назначение

Датчики давления интеллектуальные DLE (далее - датчики) предназначены для измерений абсолютного давления газообразных и жидких неагрессивных, и некристаллизующихся сред.

Описание

Принцип действия датчиков основан на пьезорезистивном методе измерений давления. Измеряемое давление подается в входную камеру датчика, вызывая деформацию измерительной мембраны, что в свою очередь приводит к изменению сопротивления на входе электронной схемы. Далее, через интерфейс RS-422 с использованием стандартного протокола универсального асинхронного приемопередатчика (UART) эти данные передаются на внешний контроллер, обрабатываются и выводятся на ПК в единицах измерений давления.

Датчики состоят из металлического корпуса, входными камерами с установленными внутри измерительными пьезорезистивными чувствительными элементами, электронной схемой и внешним котроллером обработки и передачи информации.

Датчики имеют одну модификацию 9907-2203, которая имеет четыре чувствительных элемента, каждый из которых образует отдельный измерительный канал, каждый канал имеет одинаковый диапазон измерений и погрешность.

Общий вид датчика приведён на рисунке 1.

Рисунок 1 - Общий вид датчика давления интеллектуального DLE

Пломбирование датчика не предусмотрено.

Заводской номер наносится на датчик методом наклеивания.

Место нанесения заводского номера

Рисунок 2- Место нанесения заводского номера

Нанесение знака поверки на датчики не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Метрологические и основные технические характеристики датчиков приведены в

таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименования характеристики

Значение

Диапазон измерений абсолютного давления, PSI (кПа)

от 5 до 1000 (от 34,47 до 6894,75)

Пределы допускаемой приведенной погрешности измерений абсолютного давления, % от диапазона измерений

±0,03

Таблица 2 - Основные технические характеристики

Наименования характеристики

Значение

Источник питания, В постоянный ток переменный ток

от 10 до 150 от 88 до132

Масса, кг, не более

3,9

Габаритные размеры, (длинахширинахвысота), мм, не более

136x156x122

Условия эксплуатации:

температура окружающего воздуха, оС:

относительная влажность, %, не более

от -40 до +125 (от 34,4 до 5171,0 кПа включ.) от -35 до +125 (св. 5171,0 до 6894,7 кПа) 85

Условия хранения и транспортировки:

- температура окружающего воздуха, оС

- относительная влажность, %, не более

от -40 до +150 85

Маркировка взрывозищиты

1Ex d IID T4 Gb X

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации датчика.

Комплектность

Таблица 3 - Комплектность манометров

Наименование

Обозначение

Количество

Примечания

Датчик давления интеллектуальный DLE

9907-2203

1 шт.

-

Руководство по эксплуатации

-

1 экз.

-

Сведения о методах измерений

приведены в главе 1 руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1x101 - 1x107 Па»;

Техническая документация завода изготовителя.

Другие Датчики давления

82429-21
6V201TP Датчики избыточного давления-разрежения
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб"), г. Саров, Нижегородская обл.
Датчики избыточного давления-разрежения 6V201TP (далее - датчики) предназначены для измерений и непрерывных преобразований избыточного давления и разрежения жидких и газообразных сред в нормированный аналоговый выходной сигнал.
82696-21
5V Датчики динамического давления
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб"), г. Саров, Нижегородская обл.
Датчики динамического давления 5V (далее - датчики) предназначены для измерений переменного, в том числе импульсного, давления жидких и газообразных сред.
82721-21

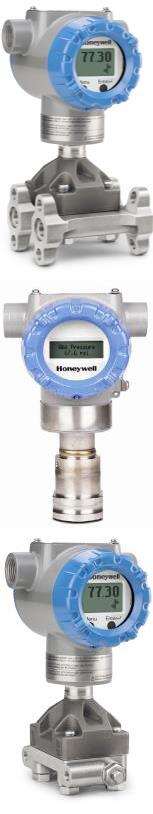

SmartLine ST700 и ST800 Датчики давления
