Пульсоксиметры TOPMED, варианты исполнения: FP-10, FP-20, FP-30, FP-31, HP-10, HP-20

Номер в ГРСИ РФ: 82314-21
Категория: Оксиметры
Производитель / заявитель: Компания Hunan Accurate Bio-Medical Technology Co., Ltd., Китай
Поставщик:
Нет данных
Пульсоксиметры TOPMED, варианты исполнения: FP-10, FP-20, FP-30, FP-31, HP-10, HP-20 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Пульсоксиметры TOPMED, варианты исполнения: FP-10, FP-20, FP-30, FP-31, HP-10, HP-20 (далее - пульсоксиметры TOPMED), предназначены для неинвазивных измерений степени насыщения кислородом гемоглобина артериальной крови и частоты пульса.

Скачать

82314-21: Описание типа СИ Скачать 361.8 КБ

Информация по Госреестру

Основные данные
Номер по Госреестру 82314-21
Наименование Пульсоксиметры
Модель TOPMED, варианты исполнения: FP-10, FP-20, FP-30, FP-31, HP-10, HP-20
Межповерочный интервал / Периодичность поверки 1 год
Страна-производитель КИТАЙ
Срок свидетельства (Или заводской номер) 19.07.2026
Производитель / Заявитель

Компания Hunan Accurate Bio-Medical Technology Co., Ltd., Китай

КИТАЙ

Назначение

Пульсоксиметры TOPMED, варианты исполнения: FP-10, FP-20, FP-30, FP-31, HP-10, HP-20 (далее - пульсоксиметры TOPMED), предназначены для неинвазивных измерений степени насыщения кислородом гемоглобина артериальной крови и частоты пульса.

Описание

Принцип действия пульсоксиметров TOPMED основан на различии спектрального поглощения оксигемоглобина (гемоглобина, насыщенного кислородом, HbO2) и дезоксигемоглобина (оксигемоглобина, отдавшего кислород клеткам организма, HbR) в красной и инфракрасной областях спектра. По анализу поглощения излучения с красной и инфракрасной длинами волн вычисляется значение степени насыщения кислородом гемоглобина артериальной крови (сатурации или SpO2). Значение частоты пульса получают посредством анализа пульсовой волны, характеризующей частоту сердечных сокращений во времени. Результаты измерений выводятся на дисплей в виде значений уровня сатурации (SpO2) и частоты пульса. На экране дисплея отображаются результаты измерений сатурации, частоты пульса в цифровом и графическом виде, индикация разряда элемента питания ниже допустимого уровня. В пульсоксиметрах имеются режимы смены просмотра и автоматического отключения.

Пульсоксиметры TOPMED состоят из корпуса со встроенным (варианты исполнения: FP-10, FP-20, FP-30, FP-31) или внешним (варианты исполнения: HP-10, HP-20) датчиком.

Варианты исполнения пульсоксиметров TOPMED различаются внешним видом, комплектностью, габаритными размерами, массой.

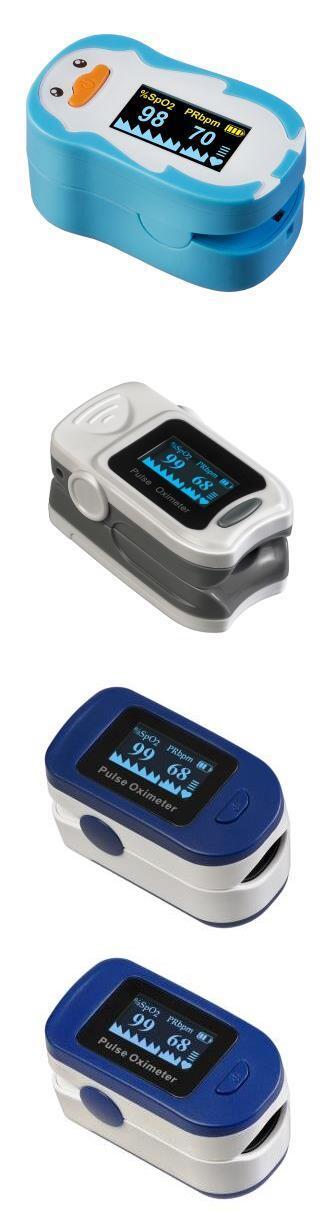

Общий вид пульсоксиметров TOPMED представлен на рисунках 1-6.

Рисунок 1 - FP-10

Пломбирование пульсоксиметров TOPMED не предусмотрено. Нанесение знака поверки на СИ не предусмотрено.

Программное обеспечение

Пульсоксиметры TOPMED имеют встроенное программное обеспечение (ПО), размещенное внутри неразъемного корпуса, которое используется для проведения и обработки результатов измерений. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон показаний значений сатурации, %: FP-10, FP-20, FP-30, FP-31 HP-10, HP-20

от 0 до 99 от 0 до 100

Диапазон измерений значений сатурации, %: FP-10, FP-20, FP-30, FP-31 HP-10, HP-20

от 70 до 99 от 70 до 100

Пределы допускаемой абсолютной погрешности при измерении значений сатурации, %:

в диапазоне от 70 до 80 % включ. в диапазоне свыше 80 до 100 % включ.

1+ 1+ 2 3

Диапазон измерений частоты пульса, мин-1: FP-10, FP-20, FP-30, FP-31 HP-10, HP-20

от 25 до 250 от 25 до 300

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности при измерении частоты пульса, мин-1

± 3

Длина волны излучения, нм:

красный

660

инфракрасный

880

Габаритные размеры (Ш^В^Г), мм, не более:

FP-10

53x29x30

FP-20, FP-30, FP-31

62x35x31

HP-10, HP-20

64x134x30

Масса, г, не более:

FP-10 (с элементами питания)

50

FP-20, FP-30, FP-31 (с элементами питания)

60

HP-10, HP-20 (без элементов питания)

160

Питание, В:

от элементов питания типа ААА

2x1,5

FP-10, FP-20, FP-30, FP-31

от элементов питания типа АА

3x1,5

HP-10, HP-20

Условия эксплуатации: температура, °С

относительная влажность (без конденсации), % атмосферное давление, мм рт.ст.

от 0 до +40 от 15 до 95 от 425 до 809

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на пульсоксиметры не предусмотрено.

Комплектность

Таблица 3 - Комплектность

Наименование

Обозначение

Количество

Пульсоксиметры TOPMED, варианты исполнения: FP-10, FP-20, FP-30, FP-31: Состав

Основной блок

-

1 шт.

Батарейки

тип ААА

2 шт.

Руководство по эксплуатации

-

1 шт.

Принадлежности:

Шнурок

-

1 шт.

Чехол тканевый

-

1 шт.

Пульсоксиметры TOPMED, варианты исполнения:

HP-10, HP-20: Состав

Основной блок

-

1 шт.

Датчик SpO2

-

1 шт.

Датчик SpO2 многоразовый для взрослых

тип «прищепка»

1 шт.

Датчик SpO2 многоразовый для детей

тип «прищепка»

1 шт.

Датчик SpO2 многоразовый для взрослых мягкий

-

1 шт.

Датчик SpO2 многоразовый для детей мягкий

-

1 шт.

Датчик SpO2 многоразовый для младенцев мягкий

-

1 шт.

Датчик SpO2 многоразовый неонатальный

-

1 шт.

Наименование

Обозначение

Количество

Датчик SpO2 многоразовый универсальный

-

1 шт.

Датчик SpO2 для одного пациента для взрослых

-

1 шт.

Датчик SpO2 для одного пациента для детей

-

1 шт.

Датчик SpO2 для одного пациента для младенцев

-

1 шт.

Датчик SpO2 для одного пациента неонатальный

-

1 шт.

Литий-ионная аккумуляторная батарея

-

1 шт.

Зарядное устройство

-

1 шт.

Руководство по эксплуатации

-

1 шт.

Принадлежности:

Чехол резиновый защитный

-

1 шт.

Сведения о методах измерений

приведены в руководствах по эксплуатации «Пульсоксиметры TOPMED, вариант исполнения FP-10», «Пульсоксиметры TOPMED, вариант исполнения FP-20» п. 9 Порядок работы; в руководстве по эксплуатации «Пульсоксиметры TOPMED, варианты исполнения: FP-30, FP-31» п. 10 Порядок работы; в руководстве по эксплуатации «Пульсоксиметры TOPMED, варианты исполнения: HP-10, HP-20» п. 3 Начало работы, п. 4 Настройка пульсоксиметра (НР-10), п.5 Настройка пульсоксиметра (НР-20).

Нормативные документы

ГОСТ ISO 9919-2011 Изделия медицинские электрические. Частные требования безопасности и основные характеристики пульсовых оксиметров.

Приказ Федерального агентства по техническому регулированию и метрологии № 3464 от 30.12.2019 Государственная поверочная схема для электродиагностических средств измерений медицинского назначения.

Техническая документация компании Hunan Accurate Bio-Medical Technology Co., Ltd.,

Китай.
