Манометры-термометры глубинные КАМА

Номер в ГРСИ РФ: 82389-21
Категория: Манометры
Производитель / заявитель: ООО "КАМАГИС", г. Набережные Челны
Скачать
82389-21: Описание типа СИ Скачать 552 КБ
82389-21: Методика поверки МП 207-004-2021 Скачать 4.5 MБ
Нет данных о поставщике
Манометры-термометры глубинные КАМА поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Манометры-термометры глубинные КАМА (далее - приборы) предназначены для измерений избыточного давления и температуры при диагностических исследованиях скважин.

Информация по Госреестру

Основные данные
Номер по Госреестру 82389-21
Наименование Манометры-термометры глубинные
Модель КАМА
Страна-производитель РОССИЯ
Производитель / Заявитель

Общество с ограниченной ответственностью "КАМАГИС" (ООО "КАМАГИС"), Республика Татарстан, г. Набережные Челны

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 640
Найдено поверителей 2
Успешных поверок (СИ пригодно) 640 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

82389-21: Описание типа СИ Скачать 552 КБ
82389-21: Методика поверки МП 207-004-2021 Скачать 4.5 MБ

Описание типа

Назначение

Манометры-термометры глубинные КАМА (далее - приборы) предназначены для измерений избыточного давления и температуры при диагностических исследованиях скважин.

Описание

Принцип измерений давления основан на преобразовании электрических сопротивлений преобразователя давления (датчика давления) в электрический сигнал. В преобразователе давления тензорезисторы, расположенные на мембране, включены по мостовой схеме, сбалансированной при атмосферном давлении. При подаче на мембрану избыточного давления, электрические сопротивления тензорезисторов изменяются пропорционально приложенному давлению и соответственно изменяется напряжение на выходе моста - напряжение разбаланса. Прибор оцифровывает и пересчитывает напряжение разбаланса моста в давление по данным калибровочной зависимости преобразователя давления, осуществляет сбор данных, преобразование, обработку, хранение (в энергозависимой памяти) и передачу измерительной информации.

Принцип измерений температуры приборов основан на зависимости электрического сопротивления первичного чувствительного элемента (ЧЭ) от измеряемой температуры.

Для измерений температуры в приборах используется термопреобразователь сопротивления с ЧЭ с номинальной статической характеристикой преобразования (НСХ) типа «Pt1000» (по ГОСТ 6651-2009).

Приборы выполнены в виде цилиндрического контейнера, в котором расположены: элемент питания, разъем для подключения прибора к компьютеру, первичные преобразователи температуры и давления, микропроцессор, осуществляющий сбор данных, преобразование, обработку, хранение и передачу измерительной информации.

Все элементы приборов, контактирующие с измеряемой средой, изготовлены из материалов, которые обеспечивают высокую степень защиты от коррозии, в том числе, в агрессивной среде.

В зависимости от условий применения и конструктивных особенностей приборы выпускаются в следующих исполнениях (модификациях): КАМА-1, КАМА-2, КАМА-3, КАМА-4, КАМА-7, различающиеся по верхнему пределу диапазона измерений избыточного давления и температуры, по пределам допускаемой основной приведенной погрешности, а также рабочим диапазонам температуры измеряемой и окружающей сред.

Общий вид приборов с указанием мест нанесения заводских номеров приведен на рисунках 1-7.

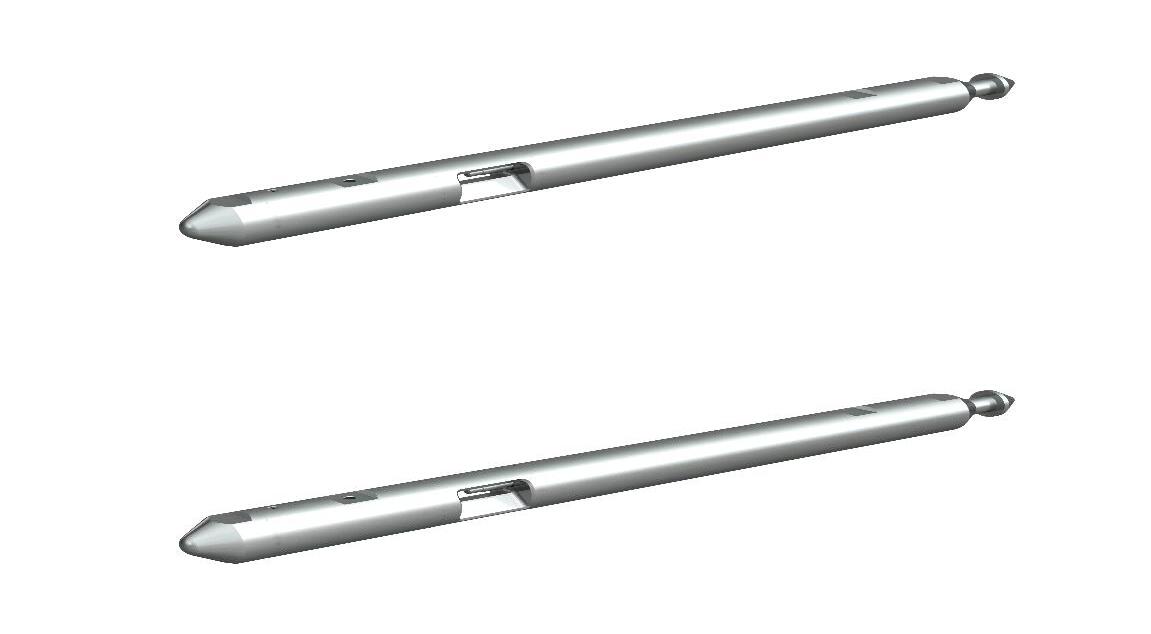

Рисунок 1- Общий вид КАМА-1

Место нанесения заводского номера

Рисунок 2 - Общий вид КАМА-2

Место нанесения заводского номера

Рисунок 3 - Общий вид КАМА-3

Место нанесения заводского номера

КАМА-4

Место нанесения заводского номера

Место нанесения заводского номера

Рисунок 5 - Общий вид КАМА-7

Заводской номер наносится на корпус прибора методом гравировки.

Конструкция приборов не предусматривает нанесение на него знака поверки.

Пломбирование приборов не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) приборов состоит из внутреннего и внешнего (автономного) ПО. Метрологически значимым является только внутреннее ПО.

Внутреннее ПО устанавливается в приборы на предприятии-изготовителе во время производственного цикла и осуществляет функции сбора, преобразования, хранения, обработки и представления измерительной информации.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.

Внешнее ПО «GISManager» не является метрологически значимым и предназначено для программирования работы прибора, скачивания результатов измерений из памяти по каналу USB и обеспечения первичной обработки записанных данных.

Идентификационные данные встроенного ПО приведены в таблицах 1-5.

Таблица 1 - Идентификационные данные встроенного ПО приборов КАМА-1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

krot5d3

Номер версии (идентификационный номер ПО), не ниже

21

Цифровой идентификатор ПО

0x031D

Таблица 2 - Идентификационные данные встроенного ПО приборов КАМА-2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Krot8-128

Номер версии (идентификационный номер ПО), не ниже

42

Цифровой идентификатор ПО

0x032F

Таблица 3 - Идентификационные данные встроенного ПО приборов КАМА-3

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

krot5d3

Номер версии (идентификационный номер ПО), не ниже

21

Цифровой идентификатор ПО

0x031D

Таблица 4 - Идентификационные данные встроенного ПО приборов КАМА-4

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Krot8xx

Номер версии (идентификационный номер ПО), не ниже

06

Цифровой идентификатор ПО

0X03FD

Таблица 5 - Идентификационные данные встроенного ПО приборов КАМА-7

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

K7k-28

Номер версии (идентификационный номер ПО), не ниже

25

Цифровой идентификатор ПО

0X4834

Технические характеристики

Основные метрологические и технические характеристики приборов приведены в таблицах 6 и 7.

Таблица 6 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений избыточного давления(*), МПа

КАМА-1

от 0 до 40, от 0 до 60, от 0 до 100

КАМА-2

от 0 до 25, от 0 до 40, от 0 до 60, от 0 до 100

КАМА-3

0 до 60, от 0 до 100

КАМА-4

от 0 до 100

КАМА-7

от 0 до 60, от 0 до 100

Пределы допускаемой основной приведенной погрешности к ВПИ давления уосн (*), %

КАМА-1

±0,1; ±0,03

КАМА-2

±0,1; ±0,03

КАМА-3

±0,1

КАМА-4

±0,015

КАМА-7

±0,1; ±0,03

Вариация показаний при измерении давления, %

0,5’(Y осн + Yдоп)

Пределы допускаемой дополнительной приведенной погрешности к ВПИ давления Yдоп при изменении температуры окружающей среды от нормальных условий (от +15 до +25 °С включ.), %/ °С

КАМА-1

±0,0005

КАМА-2

КАМА-3

КАМА-4

±0,0003

КАМА-7

±0,001

Разрешающая способность (единица младшего разряда) при измерении давления, МПа

КАМА-1

0,0002

КАМА-2

КАМА-3

КАМА-4

0,0001

КАМА-7

0,0002

Диапазон измерений температуры^), °С

КАМА-1

от 0 до +150; от 0 до +165

КАМА-2

КАМА-3

от 0 до +150

КАМА-4

КАМА-7

Пределы допускаемой абсолютной погрешности измерений температуры^), °С

КАМА-1

±0,2

КАМА-2

КАМА-4

КАМА-3

±0,3

КАМА-7

Разрешающая способность (единица младшего разряда) при измерении температуры, °С

КАМА-1

0,0001

КАМА-2

КАМА-4

КАМА-3

0,001

КАМА-7

Примечание:

(*) - Конкретные значения диапазонов измерений и погрешности указаны в паспорте прибора.

Таблица 7- Основные технические характеристики

Наименование характеристики

Значение

Рабочие условия эксплуатации:

- температура окружающей среды, °С

КАМА-1

от -30 до +150; от -30 до +165(*)

КАМА-2

от 0 до +150; от 0 до +165(*)

КАМА-3

от -30 до +125; от -30 до +150(*)

КАМА-4

от 0 до +150()

КАМА-7

Напряжение постоянного тока, В

КАМА-1

не более 3,6

КАМА-2

КАМА-3

КАМА-4

КАМА-7

от 12 до 14

Ток потребления, мА (режим непосредственного измерения)

КАМА-1

не более 1,7

КАМА-2

не более 1

КАМА-3

не более 1

КАМА-4

не более 1

КАМА-7

от 1 до 90

Габаритные размеры (длинахдиаметр), мм, не более

КАМА-1

259x12,7;

253x15;

260x19

КАМА-2

310x28

КАМА-3

439x32

КАМА-4

439x32

КАМА-7

1400x28

Количество записей при всех включенных датчиках, единиц, не менее

КАМА-1

1 048 000

КАМА-2

3 500 000

КАМА-3

1 048 000

КАМА-4

3 500 000

КАМА-7

1 400 000

Масса, кг, не более

КАМА-1

0,5

КАМА-2

4,5

КАМА-3

2,4

КАМА-4

4

КАМА-7

7,5

Средняя наработка на отказ, ч, не менее

40 000

Срок службы, лет, не менее

5

Примечание.

Время непрерывной работы прибора:

(*) при максимальной температуре до +150 °С включ. не ограничено.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 8- Комплектность средства измерений

Модификация

Наименование

Обозначение

Кол-во

КАМА-1

КАМА-2

КАМА-3

КАМА-4

Прибор

исполнение в соответствии с заказом

1 шт.

Хвостовик (узел крепления к скребковой проволоке)

-

1 шт.

Наконечник (по согласованию)

-

1 шт.

Кабель связи с компьютером

-

1 шт.

Литиевый элемент питания (встроенный)

-

1 шт.

Программное обеспечение на носителе USB-Flash

«GISManager»

1 шт.

Комплект запасных колец

-

1 шт.

Методика поверки

МП 207-004-2021

1 экз.

Руководство по эксплуатации (РЭ), паспорт (раздел 10 РЭ) -КАМА-1

-КАМА-2

-КАМА-3

-КАМА-4

КГ.001.00.00.000РЭ

КГ.002.00.00.000РЭ

КГ.003.00.00.000РЭ

КГ.004.00.00.000РЭ

1 экз.

Индивидуальная упаковка

-

1 шт.

КАМА-7

Прибор

-

1 шт.

Кабель связи с компьютером

-

1 шт.

Программное обеспечение на носителе USB-Flash

«GISManager»

1 шт.

Запасные уплотнительные кольца

-

1 шт.

Методика поверки (копия)

МП 207-004-2021

1 экз.

Руководство по эксплуатации (РЭ), паспорт (раздел 10 РЭ)

КГ.007.00.00.000РЭ

1 экз.

Индивидуальная упаковка

-

1 шт.

Сведения о методах измерений

приведены в разделе 6.1 документа КГ.001.00.00.000РЭ «Манометр-термометр глубинный

КАМА-1. Руководство по эксплуатации, паспорт»; в разделе 6.1 документа КГ.002.00.00.000РЭ «Манометр-термометр глубинный КАМА-2. Руководство по эксплуатации, паспорт»; в разделе 4.2 документа КГ.003.00.00.000РЭ «Манометр-термометр глубинный КАМА-3. Руководство по эксплуатации, паспорт»; в разделе 6.1 документа КГ.004.00.00.000РЭ «Манометр-термометр глубинный КАМА-4. Руководство по эксплуатации, паспорт»; в разделе 5.2 документа КГ.007.00.00.000РЭ «Манометр-термометр глубинный КАМА-7. Руководство по эксплуатации, паспорт».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ТУ 4315-001-42153195-2020 «Приборы геофизические скважинные КАМА, ГИС. Технические условия».
