Комплексы программно-технические измерительные цифровые РЕТОМ™-61850

ALL-Pribors default picture
Номер в ГРСИ РФ: 82540-21
Производитель / заявитель: ООО "НПП "Динамика", г.Чебоксары
Скачать
82540-21: Описание типа СИ Скачать 327 КБ
82540-21: Методика поверки БРГА.441461.014 МП Скачать 8.2 MБ
Нет данных о поставщике
Комплексы программно-технические измерительные цифровые РЕТОМ™-61850 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Комплексы программно-технические измерительные цифровые РЕТОМ™-61850 (далее - комплексы) предназначены для воспроизведений и измерений цифровых эквивалентов заданных параметров сигналов напряжения и силы переменного тока, напряжения и силы постоянного тока в виде потоков мгновенных значений, передаваемых по протоколам, описанным в МЭК 61850-9-2LE и МЭК 61850-9-2.

Информация по Госреестру

Основные данные
Номер по Госреестру 82540-21
Наименование Комплексы программно-технические измерительные цифровые
Модель РЕТОМ™-61850
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 09.08.2026
Производитель / Заявитель

Общество с ограниченной ответственностью "Научно-производственное предприятие "Динамика" (ООО "НПП "Динамика"), г. Чебоксары

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 4 года
Зарегистрировано поверок 102
Найдено поверителей 3
Успешных поверок (СИ пригодно) 102 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

82540-21: Описание типа СИ Скачать 327 КБ
82540-21: Методика поверки БРГА.441461.014 МП Скачать 8.2 MБ

Описание типа

Назначение

Комплексы программно-технические измерительные цифровые РЕТОМ™-61850 (далее - комплексы) предназначены для воспроизведений и измерений цифровых эквивалентов заданных параметров сигналов напряжения и силы переменного тока, напряжения и силы постоянного тока в виде потоков мгновенных значений, передаваемых по протоколам, описанным в МЭК 61850-9-2LE и МЭК 61850-9-2.

Описание

Принцип действия комплексов основан на формировании цифровых (дискретизированных) сигналов, рассчитанных на основании заданных значений параметров напряжения и силы переменного (постоянного) тока в однофазной или многофазной сети с помощью программного обеспечения, их последующем преобразовании и воспроизведении в виде цифровых потоков мгновенных значений (Sampled Values МЭК 61850-9-2LE и МЭК 61850-9-2).

Комплексы применяются для проверки и испытаний устройств релейной защиты и автоматики (УРЗА), а также другого оборудования, работающего по стандарту МЭК 61850. Приемопередача между комплексом и проверяемыми устройствами производится в цифровом виде по Ethernet посредством GOOSE-сообщений для логических сигналов и Sampled Values (SV-потоков) - для аналоговых величин.

Комплексы включают в себя устройство РЕТОМ™-61850 (далее - устройство) и программное обеспечение. Управление устройством осуществляется посредством внешнего программного обеспечения, установленного на персональный компьютер.

Конструктивно комплексы выполнены в переносном корпусе типа «чемодан» с ручкой, которая фиксируется в нескольких положениях.

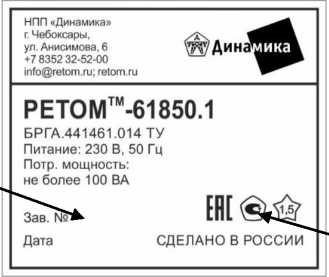

Заводской номер наносится на паспортную табличку (шильдик) комплексов любым технологическим способом в виде цифрового кода. Нанесение знака поверки на корпус комплексов не предусмотрено.

Для предотвращения несанкционированного доступа к внутренним частям комплекса предусмотрено пломбирование голографическими наклейками корпуса комплекса. Общий вид комплекса и места пломбирования от несанкционированного доступа (места нанесения голографических наклеек) представлены на рисунке 1.

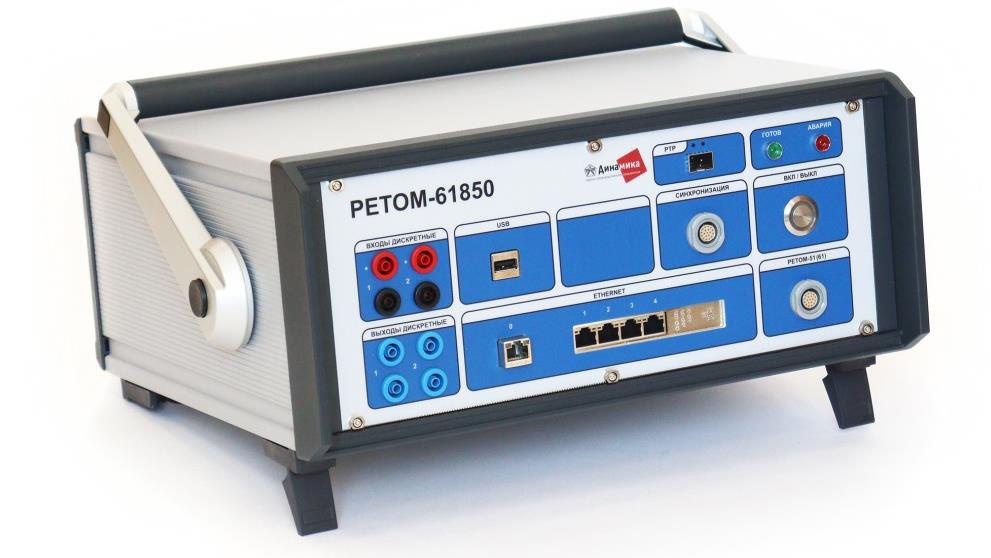

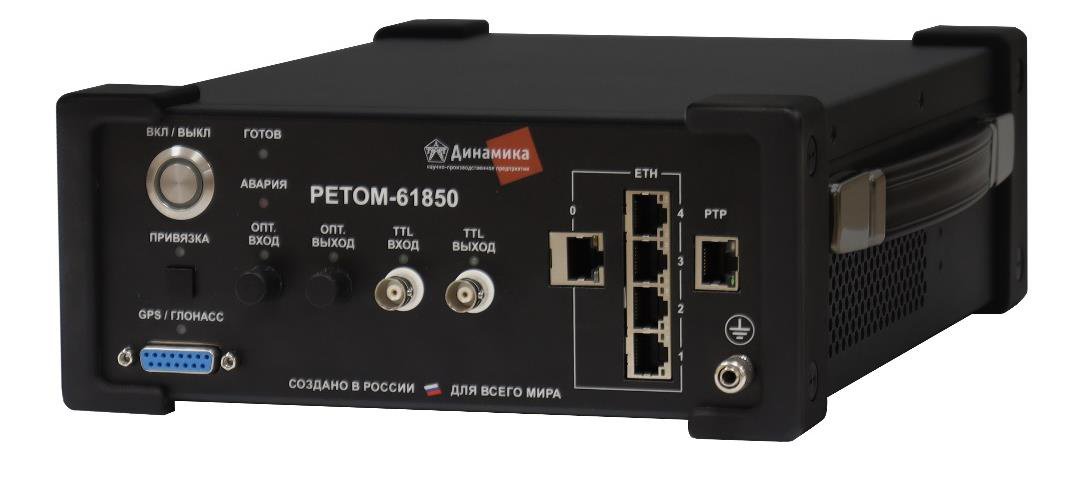

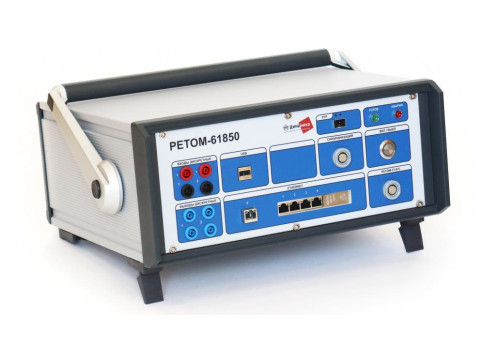

а) общий вид комплекса спереди

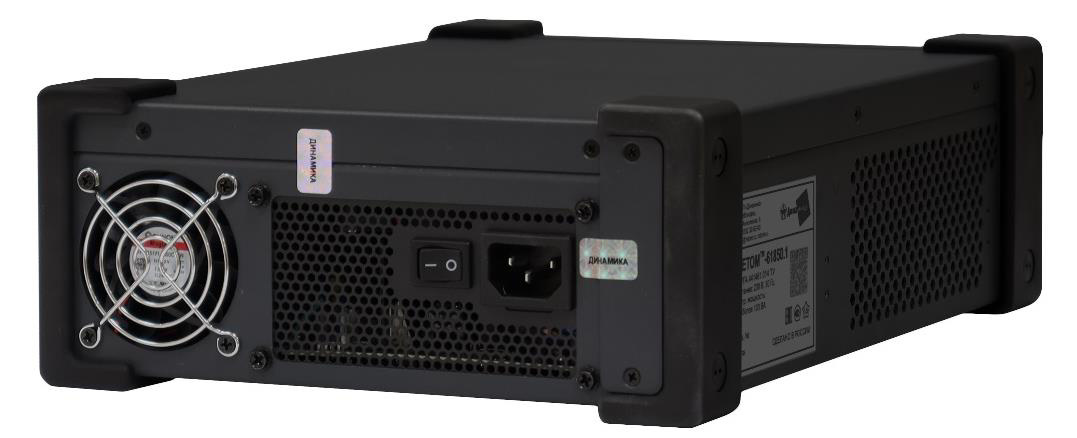

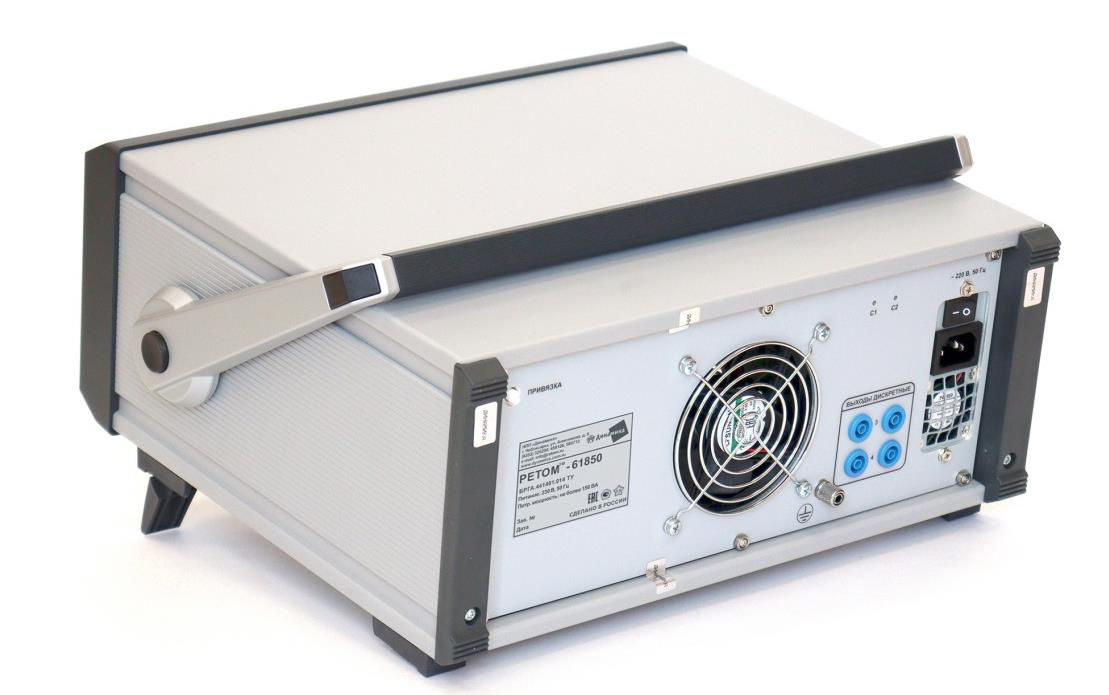

б) общий вид комплекса сзади и места пломбирования от несанкционированного доступа

Рисунок 1 - Общий вид комплекса и места пломбирования от несанкционированного доступа

Программное обеспечение

Идентификационные данные программного обеспечения (далее по тексту - ПО) приведены в таблице 1.

Комплексы имеют встроенное и внешнее ПО.

Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым.

Внешнее ПО, устанавливаемое на персональный компьютер, позволяет сконфигурировать комплексы для проведения испытаний, регистрировать и сохранять результаты измерений и не является метрологически значимым.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии рекомендациями Р 50.2.077-2014. Изменение ПО возможно только в заводских условиях.

Таблица 1 - Идентификационные данные встроенного и внешнего ПО

Идентификационные данные (признаки)

Значение

встроенное

внешнее (стандартное)

Идентификационное наименование ПО

Retomm

Arm32.exe

Номер версии (идентификационный номер ПО)

не ниже 1.1.4.40

не ниже 5.2.2

Цифровой идентификатор ПО

-

-

Технические характеристики

Номинальное среднеквадратическое значение воспроизводимого (измеряемого) фазного напряжения переменного тока и напряжения постоянного тока (в виде цифрового потока мгновенных значений) Uном: от 10 до 240 В. Диапазон дополнительного программируемого масштабного коэффициента для номинальных значений напряжения электрического тока: от 1 до 6,25-104.

Номинальное среднеквадратическое значение воспроизводимой (измеряемой) силы переменного (постоянного) тока (в виде цифрового потока мгновенных значений) Iном: от 1 до 10 А. Диапазон дополнительного программируемого масштабного коэффициента для номинальных значений силы электрического тока: от 1 до 1,5-105.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Диапазон значений

Пределы допускаемой погрешности (абсолютной Л, относительной 5)

Воспроизведение цифрового SV-потока

Среднеквадратическое  значение  фазного

(линейного) напряжения переменного тока и напряжения переменного тока основной гармоники в диапазоне частот св. 40 до 70 Гц включ., В

от 0,1" Uном до Uном

±0,003 В (Л), для диапазона значений от 1 до 10 В включ.;

±0,03 % (5), св. 10 В

Среднеквадратическое  значение  фазного

(линейного) напряжения переменного тока и напряжения переменного тока основной гармоники в диапазоне частот св. 70 до 500 Гц включ., В

от 0,1" Uном до Uном

±0,003 В (Л) 1), для диапазона значений от 1 до 10 В включ.;

±0,03 % (5) 1), св. 10 В

Напряжение постоянного тока, В

от 0,1 • Uном до Uном

±0,03 % (5) 1)

Среднеквадратическое   значение   силы

переменного тока и силы переменного тока основной гармоники в диапазоне частот св. 40 до 70 Гц включ., А

от 0,1 • Iном до Iном

±0,0003 А (Л), для диапазона значений от 0,1 до 1 А включ.;

±0,03 % (5), св. 1 А

Среднеквадратическое   значение   силы

переменного тока и силы переменного тока основной гармоники в диапазоне частот св. 70 до 500 Гц включ., А

от 0,1 • Iном до Iном

±0,0003 А (Л) 1), для диапазона значений от 0,1 до 1 А включ.;

±0,03 % (5) 1), св. 1 А

Сила постоянного тока, А

от 0,1 • Iном до Iном

±0,03 % (5) 1)

Частота переменного тока, Гц 3)

св. 40 до 70 включ.

±0,0003 % (5) 1) ±0,0006 % (5) 2)

св. 70 до 500 включ.

±0,0003 % (5) 1)

Наименование характеристики

Диапазон значений

Пределы допускаемой погрешности (абсолютной Л, относительной 5)

Угол  фазового  сдвига  по  основным

гармоникам между сигналами напряжений, сигналами  токов,  сигналами  тока  и

напряжения одной фазы в диапазоне частот св. 40 до 70 Гц включ., ... ° 3)

от 0 до 360

±0,01° (Л)

Угол фазового сдвига между основной гармоникой напряжения (тока) и фронтом опорного сигнала 1 Гц в диапазоне частот св. 40 до 70 Гц включ., ... ° 4)

от 0 до 360

± kF1 • f (Л) 1) kFi = 0,0003 °/Гц

± kF2 • f (Л) 2) kF2 = 0,001 °/Гц

Угол фазового сдвига между основной гармоникой напряжения (тока) и фронтом опорного сигнала 1 Гц в диапазоне частот св. 70 до 500 Гц включ., ... ° 4)

от 0 до 360

±kF1 • f (Л) 1) kF1 = 0,0003 °/Гц

Измерение цифрового SV-потока

Среднеквадратическое  значение  фазного

(линейного) напряжения переменного тока и напряжения переменного тока основной гармоники в диапазоне частот св. 40 до 70 Гц включ., В

от 0,1- Uном до Uном

±0,03 % (5)

Среднеквадратическое  значение  фазного

(линейного) напряжения переменного тока и напряжения переменного тока основной гармоники в диапазоне частот св. 70 до 500 Гц включ., В

от 0,1* Uном до Uном

±0,03 % (5) 1)

Напряжение постоянного тока, В

от 0,1- Uном до Uном

±0,03 % (5) 1)

Среднеквадратическое   значение   силы

переменного тока и силы переменного тока основной гармоники в диапазоне частот св. 40 до 70 Гц включ., А

от 0,1 • Iном до Iном

±0,03 % (5)

Среднеквадратическое   значение   силы

переменного тока и силы переменного тока основной гармоники в диапазоне частот св. 70 до 500 Гц включ., А

от 0,1 • Iном до Iном

±0,03 % (5) 1)

Сила постоянного тока, А

от 0,1 • Iном до Iном

±0,03 % (5) 1)

Частота переменного тока, Гц 3)

св. 40 до 70 включ.

±0,0003 % (5) 1) ±0,0006 % (5) 2)

св. 70 до 500 включ.

±0,0003 % (5) 1)

Угол  фазового  сдвига  по  основным

гармоникам между сигналами напряжений, сигналами  токов,  сигналами  тока  и

напряжения одной фазы в диапазоне частот св. 40 до 70 Гц включ., ... ° 3)

от 0 до 360

±0,01° (Л)

Угол фазового сдвига между основной гармоникой напряжения (тока) и фронтом опорного сигнала 1 Гц в диапазоне частот св. 40 до 70 Гц включ., ... ° 4)

от 0 до 360

± kF1 • f (Л) 1) kF1 = 0,0003 °/Гц

± kF2 • f (Л) 2)

Наименование характеристики

Диапазон значений

Пределы допускаемой погрешности (абсолютной Л, относительной 5)

kF2 = 0,001 °/Гц

Угол фазового сдвига между основной гармоникой напряжения (тока) и фронтом опорного сигнала 1 Гц в диапазоне частот св. 70 до 500 Гц включ., ... ° 4)

от 0 до 360

±kF1 • f (Л) 1) kF1 = 0,0003 °/Гц

Синхронизация цифрового SV-потока

Период выходного опорного сигнала (1PPS), с

1

±0,5-10'6 (Л)

1) Только для протокола МЭК-61850-9-2LE;

2) Только для протокола МЭК-61850-9-2;

3) Напряжение св. 1 В до Uном, сила тока св. 0,1 А до Iном;

4) Напряжение св. 1 В до Uном, сила тока св. 0,1 А до Iном. Здесь f - целочисленное значение частоты.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Частота дискретизации сигналов SV-потоков (количество выборок на период номинальной частоты)

80 1) 256 1)

96 2)

288 2)

Номинальное значение частоты, Гц

50

Максимальное количество выходных SV-потоков

20

Максимальное количество входных SV-потоков

10

Количество портов Ethernet RJ-45

5

Параметры электрического питания устройства:

- напряжение сети, В

- номинальное напряжение сети, В

- частота питающей сети, Гц

- потребляемая мощность, ВА, не более

от 100 до 240 230 от 47 до 63 150

Нормальные условия измерений:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %

от +15 до +25 от 30 до 80

Рабочие условия измерений:

- температура окружающего воздуха, °С

- относительная влажность воздуха при +25 °С, %, не более

- высота над уровнем моря, м, не более

от +1 до +40 80 2000

Габаритные размеры устройства (ширинахвысотахглубина), мм, не более

420x230x340

Масса устройства, кг, не более

8

Средняя наработка на отказ устройства, ч

25000

Средний срок службы устройства, лет

30

1) Для протокола M3K-61850-9-2LE;

2) Для протокола МЭК-61850-9-2.

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на корпус комплексов при изготовлении паспортной таблички (шильдика).

Комплектность

Таблица 4 - Комплектность комплексов

Наименование

Обозначение

Количество

Комплекс программно-технический измерительный цифровой РЕТОМ™-61850

-

1 шт.

Комплект запасных частей и принадлежностей

-

1 шт.

Программное обеспечение (электронный носитель)

-

1 шт.

Руководство по эксплуатации

БРГА.441461.014 РЭ

1 экз.

Паспорт

БРГА.441461.014 ПС

1 экз.

Сведения о методах измерений

приведены в разделе 5 «Работа с устройством» руководства по эксплуатации.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
