Счётчики электрической энергии трехфазные многофункциональные SM3
Номер в ГРСИ РФ: | 82545-21 |
---|---|
Категория: | Счетчики электроэнергии |
Производитель / заявитель: | ООО "ИзиТек", г. Ногинск |
Счётчики электрической энергии трехфазные многофункциональные SM3 (далее - счётчики) в зависимости от исполнения предназначены для измерений и учета активной или активной и реактивной энергии в прямом или прямом и обратном направлениях в трехфазных четырехпроводных цепях переменного тока частотой 50 Гц и организации многотарифного учета.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 82545-21 |
Наименование | Счётчики электрической энергии трехфазные многофункциональные |
Модель | SM3 |
Страна-производитель | РОССИЯ |
Срок свидетельства (Или заводской номер) | 09.08.2026 |
Производитель / Заявитель
Общество с ограниченной ответственностью "ИзиТек" (ООО "ИзиТек"), г. Ногинск
РОССИЯ
Поверка
Межповерочный интервал / Периодичность поверки | 16 лет |
Зарегистрировано поверок | 2871 |
Найдено поверителей | 2 |
Успешных поверок (СИ пригодно) | 2871 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 22.11.2024 |
Поверители
Скачать
82545-21: Описание типа СИ | Скачать | 353.8 КБ | |
82545-21: Методика поверки ИЦРМ-МП-048-21 | Скачать | 9.9 MБ |
Описание типа
Назначение
Счётчики электрической энергии трехфазные многофункциональные SM3 (далее - счётчики) в зависимости от исполнения предназначены для измерений и учета активной или активной и реактивной энергии в прямом или прямом и обратном направлениях в трехфазных четырехпроводных цепях переменного тока частотой 50 Гц и организации многотарифного учета.
Описание
Принцип действия счётчиков основан на измерении аналого-цифровыми преобразователями мгновенных значений входных сигналов напряжения и тока по фазам с последующим вычислением микроконтроллером активной энергии, а также других параметров сети: среднеквадратических значений напряжений и токов, активной, реактивной и полной мощности, реактивной энергии суммарно и по фазам, коэффициента активной мощности по фазам, частоты сети.
Счётчики предназначены также для преобразования, сохранения и передачи информации по встроенным интерфейсам как самостоятельно, так и в системах автоматического управления и сбора информации.
Область применения - учет электроэнергии на промышленных предприятиях, объектах коммунального хозяйства и объектах энергетики, в том числе с информационным обменом данными по каналам связи в составе автоматизированных систем коммерческого учета электроэнергии (АСКУЭ).
Конструктивно счётчики имеют в своем составе: датчики тока (шунты или трансформаторы тока), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое и электрическое испытательные выходные устройства для калибровки и поверки, жидкокристаллический (далее - ЖК) дисплей для просмотра измеряемой информации, датчики вскрытия клеммной крышки, корпуса, воздействия магнитом, радиополем, а также датчики температуры внутри счётчиков.
Также в состав счётчиков, в зависимости от исполнения, могут входить: один или несколько встроенных интерфейсов связи для съема показаний системами автоматизированного учета потребленной электроэнергии, оптический порт для локального съема показаний, реле управления нагрузкой, высоковольтное реле.
Для передачи результатов измерений и информации в измерительные системы, связи со счетчиками с целью их обслуживания и настройки в процессе эксплуатации, в счетчиках имеются вспомогательные цепи, на базе которых могут быть реализованы совместно или по отдельности:
- радиоинтерфейс (радиомодуль SRD, опционально, в том числе, в виде сменного модуля);
- интерфейс оптического типа (оптический порт, опционально);
- интерфейс передачи данных PLC (опционально);
- интерфейс передачи данных RS-485 (опционально);
- интерфейс GSM/GPRS (опционально, в том числе, в виде сменного модуля);
- интерфейс LTE (опционально, в том числе, в виде сменного модуля);
- интерфейс Wi-Fi (опционально, в том числе, в виде сменного модуля);
- интерфейс Ethernet (опционально, в том числе, в виде сменного модуля);
- импульсное выходное устройство оптическое;
- импульсное выходное устройство электрическое.
Счётчики, в зависимости от исполнения, осуществляют учёт потреблённой и генерируемой активной и реактивной электрической энергии. Учёт осуществляется нарастающим итогом, раздельно для потреблённой и генерируемой энергии, суммарно и раздельно по тарифам с количеством тарифов: до восьми для учета активной энергии, и до четырех для учета реактивной энергии в соответствии с задаваемыми условиями тарификации.
Счётчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, а также выдачу на ЖК-дисплей и (или) по интерфейсам:
- текущей даты и времени;
- параметров сети;
- параметров тарификации;
- текущего значения мощности;
- текущего значения потребленной электроэнергии;
- заводских параметров (заводской номер, идентификационные данные программного обеспечения);
- текущего значения напряжения батареи;
- технологической (настройки интерфейсов) информации.
Структура условного обозначения исполнений счётчиков приведена на рисунке 1 и в таблицах 1 и 2.
------------------------------------- Тип (мвдел ь) счетч ига
г До пап нител ьн а я инф ор нация
'------1,
S к13XX , Г J.. jtAX(X)A ,Х X „ X дХ X ,
-y-^z z-J v -Y- -1- v наличие протокола СПОДЭС/DLMS (С)
| Наличие подсветки (L)
Наличие высоковольтного реле (VR)
Наличие интегрированных интерфейсов
связи (см таВлиц/ 2)
--------------Наличие репе управления нагрузкой (R)
----------------Для двух направлений учета (D)
Класс точности по акпяной/реактивной
------------------- энергии (см таблицу 11)
Б аз ов ый и №кст 1 мал ьн ый ток, н апрг гм ер □( 100)А
или номинальный и максимальный ток: 5(1О)А
Номинальное напряжение Б
значение 3x230/400 допускается не указывать
Дополнительный датчик тока в цепи нейтрали
П ор ядк ов ый номер раз работки (2 шф ры)
-------------------------------------- 3 - трёх ф аз ны й. с тр емя д атч и кам и то ка
Рисунок 1 - Структура условного обозначения счётчиков
В случае отсутствия какого-либо опционального элемента или интерфейса, его символ в обозначении счётчика не указывается.
Таблица 1 - Расшифровка обозначений класса точности
Вариант обозначения |
Расшифровка обозначения |
0,5S |
Класс точности 0,5 S по активной энергии |
1 |
Класс точности 1 по активной энергии |
0,5S/0,5 |
Класс точности: 0,5 S по активной энергии, 0,5 по реактивной энергии |
1/1 |
Класс точности: 1 по активной энергии, 1 по реактивной энергии |
0,5S/1 |
Класс точности: 0,5 S по активной энергии, 1 по реактивной энергии |
Таблица 2 - Расшифровка обозначений интегрированных интерфейсов связи
Вариант обозначения |
Расшифровка обозначения |
P |
PLC-интерфейс |
O |
Оптический порт |
RF (2RF) |
Радиоинтерфейс (2 радиоинтерфейса) |
RS (2RS) |
RS-485 (2 интерфейса) |
G |
GSM/GPRS |
L |
LTE |
W |
Wi-Fi |
E |
Ethernet |
Заводской номер наносится на маркировочную табличку типографским методом в виде цифрового кода.

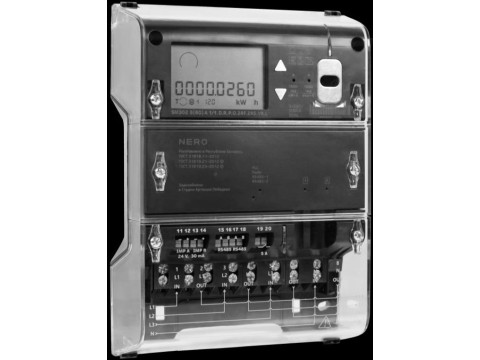

Фотографии общего вида счётчиков приведены на рисунке 2.
Рисунок 2 - Общий вид счётчика SM3
Схемы пломбирования с указанием мест ограничения доступа к местам настройки (регулировки) и места нанесения знака поверки (клейма-наклейки) на счётчики приведены на рисунке 3. Способ ограничения доступа к местам настройки (регулировки) - свинцовая пломба с нанесением знака поверки.
Место пломбирования изготовителя
Места пломбирования электроснабжающей организации
Место нанесения клейма-наклейки
Место пломбирования поверителя
Рисунок 3 - Схемы пломбирования с указанием мест ограничения доступа к местам настройки (регулировки) и места нанесения знака поверки
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.
ПО является метрологически значимым.
Метрологические характеристики счётчиков нормированы с учетом влияния ПО.
Метрологически значимая часть ПО, калибровочные коэффициенты и измеренные данные защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия счетчиков. Доступ к параметрам и данным со стороны интерфейсов защищен двумя уровнями доступа с устанавливаемыми паролями. Предусмотрено использование двух паролей длиной до 8 символов. Изменение самих паролей разрешается только при авторизации под паролем 2. ПО осуществляет ежесуточную самодиагностику счетчика.
Обслуживание счётчиков производится с помощью специализированного программного обеспечения (ПО) «AdminTools» для исполнения SM302 и «Gurux» для исполнения SM303.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО счётчиков приведены в таблице 3.
Таблица 3 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение для исполнения | |
SM302 |
SM303 | |
Идентификационное наименование ПО |
- |
- |
Номер версии (идентификационный номер ПО) |
не ниже 147.1.1.2 |
не ниже 163.0.0.1 |
Цифровой идентификатор ПО |
0xF512BA0E |
0x81a1b3c9 |
Технические характеристики
Таблица 4 - Метрологические характеристики
Характеристика |
Значение |
Номинальное фазное/линейное напряжение Uф.ном/ Uл.ном, В |
3x220/380 3x230/400 |
Рабочий диапазон напряжения, В |
от 0,8- Uном до 1,15-Uном |
Предельный рабочий диапазон напряжения, В |
от 0 до 1,15-Uном |
Номинальная частота сети, Гц |
50 |
Диапазон частоты сети, Гц |
от 47,5 до 52,5 |
Базовый Iб (номинальный Iном) ток, А |
5 |
Максимальный ток Iмакс (в зависимости от исполнения), А |
10, 60, 80, 100 |
Постоянная счётчика: - при измерении активной электрической энергии, имп/(кВт^ч) - при измерении реактивной электрической энергии, имп/(квар^ч) |
от 1600 до 8000 от 1600 до 8000 |
Класс точности счётчиков при измерении активной электрической энергии (в зависимости от исполнения): - по ГОСТ 31819.21-2012 - по ГОСТ 31819.22-2012 |
1 0,5S |
Класс точности счётчиков при измерении реактивной электрической энергии (в зависимости от исполнения): - по ГОСТ 31819.23-2012 - по ТУ 26.51.63-002-05967669-2020 |
1 0,5* |
Диапазон измерений среднеквадратических значений фазных напряжений, В |
от 184 до 264,5 |
Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазных напряжений, % |
±1,0 |
Диапазон измерений среднеквадратических значений тока в цепи фаз, А |
от 0,25 до 100 |
Пределы допускаемой относительной погрешности измерений среднеквадратических значений тока в цепи фаз, % |
±1,0 |
Ход внутренних часов в нормальных условиях измерений, c/сут, не более |
±0,5 |
Средний температурный коэффициент хода внутренних часов в диапазоне рабочих температур, с/сут/°С |
±0,2 |
Стартовый ток (чувствительность), мА, не более: - для активной электрической энергии по ГОСТ 31819.21-2012 для счётчиков непосредственного включения - для активной электрической энергии по ГОСТ 31819.21-2012 для счётчиков, включаемых через трансформаторы - для активной электрической энергии по ГОСТ 31819.22-2012 для счётчиков, включаемых через трансформаторы - для реактивной электрической энергии по ГОСТ 31819.23-2012 для счётчиков непосредственного включения - для реактивной электрической энергии по ГОСТ 31819.23-2012 для счётчиков, включаемых через трансформаторы - для реактивной электрической энергии по ТУ 26.51.63-002-05967669 2020 для счётчиков включаемых через трансформаторы |
0,004^ Iб 0,002^ Iном 0,001-1ном 0,004^ Iб 0,002^ Iном 0,001-1ном |
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +21 до +25 от 30 до 80 |
Таблица 5 - Пределы допускаемой относительной основной погрешности счётчиков класса точности 0,5 при измерении реактивной энергии при симметричной многофазной нагрузке
Значение тока |
Коэффициент sinp (при индуктивной нагрузке) |
Пределы допускаемой относительной основной погрешности, % |
0,01-!ном < I < 0,05-!ном |
1,0 |
±1,0 |
0,05^ном < I < 1макс |
±0,5 | |
0,02-!ном < I < 0,10-!ном |
0,5 |
±1,0 |
0,10^ 1ном < I < 1макс |
±0,6 |
Таблица 6 - Пределы допускаемой относительной основной погрешности счётчиков класса точности 0,5 при измерении реактивной энергии при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения
Значение тока |
Коэффициент sin p (при индуктивной нагрузке) |
Пределы допускаемой относительной основной погрешности, % |
0,05' !ном < I < !макс |
1,0 |
±0,6 |
0,10' !ном < I < !макс |
0,5 |
±1,0 |
Примечание - Разность между значениями погрешностей, определенными при однофазной нагрузке счётчика и при симметричной многофазной нагрузке при номинальном токе и коэффициенте мощности, равном 1, не более ± 1,5 %. |
Таблица 7 - Пределы допускаемой относительной дополнительной погрешности счётчиков класса точности 0,5 при измерении реактивной энергии, вызванной изменением напряжения
Значение напряжения |
Значение тока при симметричной нагрузке |
Коэффициент sin p (при индуктивной нагрузке) |
Пределы допускаемой относительной дополнительной погрешности, % |
0Лином |
0,05-!ном < I < W |
1,0 |
±0,6 |
0Лином |
±0,2 | ||
1,15-ином | |||
0,8/Лном |
0,10^ ^ом < I < ^акс |
0,5 |
±1,2 |
0,(±ином |
±0,4 | ||
1,15-ином |
Таблица 8 - Пределы допускаемой относительной дополнительной погрешности счётчиков класса точности 0,5 при измерении реактивной энергии, вызванной изменением частоты
Значение частоты, Гц |
Значение тока при симметричной нагрузке |
Коэффициент sin p (при индуктивной нагрузке) |
Пределы допускаемой относительной дополнительной погрешности, % |
47,5 |
0,05 ^ом < I < ^акс |
1,0 |
±0,2 |
52,5 | |||
47,5 |
0,10 ^ом < I < ^акс |
0,5 | |
52,5 |
Таблица 9 - Пределы допускаемой относительной дополнительной погрешности счётчиков класса точности 0,5 при измерении реактивной энергии, вызванной кратковременными перегрузками током (20-!макс)
Значение тока при симметричной нагрузке |
Коэффициент sin ф (при индуктивной нагрузке) |
Пределы допускаемой относительной дополнительной погрешности, % |
1ном |
1,0 |
±0,05 |
Таблица 10 - Пределы изменения погрешности счётчиков класса точности 0,5 при измерении реактивной энергии, вызываемого самонагревом
Значение тока при симметричной нагрузке |
Коэффициент sin ф (при индуктивной нагрузке) |
Пределы изменения погрешности, % |
1макс |
1,0 |
±0,2 |
0,5 |
Таблица 11 - Пределы допускаемой дополнительной погрешности счётчиков класса точности 0,5 при измерении реактивной энергии, вызванной изменением температуры окружающей среды
Значение тока при симметричной нагрузке |
Коэффициент sin ф (при индуктивной нагрузке) |
Средний температурный коэффициент, %/К |
0,05-!ном < I < 1макс |
1,0 |
±0,03 |
0,10-!ном < I < 1макс |
0,5 |
±0,05 |
Таблица 12 - Основные технические характеристики
Характеристика |
Значение |
Максимальный коммутируемый ток реле управления нагрузкой, А |
5 |
Активная потребляемая мощность каждой цепью напряжения счётчика при номинальном напряжении, нормальной температуре и номинальной частоте, Вт, не более |
3,0 |
Полная потребляемая мощность каждой цепью напряжения при номинальном напряжении, нормальной температуре и номинальной частоте, ВА, не более |
15,0 |
Полная мощность в каждой цепи тока при базовом токе, номинальной частоте и нормальной температуре (для счётчиков непосредственного включения), ВА, не более |
4,0 |
Полная мощность в каждой цепи тока при базовом токе, номинальной частоте и нормальной температуре (для счётчиков трансформаторного включения), ВА, не более |
1,0 |
Интерфейсы связи (в зависимости от исполнения) |
Оптический порт, RS485, PLC-интерфейс, радиоинтерфейс, GSM/GPRS, LTE, Wi-Fi, Ethernet |
Количество разрядов индикатора |
8 |
Длительность учета времени и календаря при отключении питания, лет, не менее* |
10 |
Число тарифов, не менее - по активной энергии - по реактивной энергии |
8 4 |
Характеристика |
Значение |
Количество электрических испытательных выходов по ГОСТ 31818.11-2012 |
2 |
Количество оптических испытательных выходов по ГОСТ 31818.11-2012 |
2 |
Диапазон интервалов усреднения (расчёта) мощности или дискретизации энергий, минут |
от 1 до 60 |
Глубина хранения значений мощности, усредненной на интервале, или накоплений энергии за интервал, значений, не менее |
6144 |
Номинальная скорость обмена по интерфейсу, бит/с |
9600 |
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре окружающего воздуха +35 °С, %, не более |
от -40 до +70 98 |
Масса, кг, не более |
1,9 |
Габаритные размеры (длинахширинахвысота), мм, не более |
241х176х77 |
Степень защиты оболочки по ГОСТ 14254-2015 |
IP51 |
Средняя наработка на отказ, ч |
320000 |
Средний срок службы, лет, не менее |
30 |
* Значение при эксплуатации в нормальных условиях измерений |
Знак утверждения типа
наносится на табличку с маркировкой счётчиков методом шелкографии, и на титульные листы формуляра и руководства по эксплуатации типографским способом.
Комплектность
Таблица 13 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Примечание |
Счётчик электрической энергии трехфазный многофункциональный SM3 |
- |
1 шт. |
Исполнение определяется при заказе |
Элемент питания |
- |
1 шт. |
В составе изделия |
Формуляр |
05967669.51.21.0001. 222.00 ФО |
1 экз. |
- |
Руководство по эксплуатации |
05967669.51.21.0001. 222.00 РЭ |
1 экз. |
- |
Упаковка |
- |
1 шт. |
По требованию заказчика допускается отгрузка счётчиков в групповой таре. |
Программное обеспечение «AdminTools» или «Gurux» |
- |
1 экз. |
Предоставляется изготовителем |
Сведения о методах измерений
приведены в разделе «Поверка счётчика» руководства по эксплуатации.
Нормативные документы
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии»
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2»
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии»
ГОСТ 8.551-2013 «Государственная система обеспечения единства измерений (ГСИ).
Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц»
