Устройства синхронизации времени УСВ-2
![ALL-Pribors default picture](https://all-pribors.ru/pics/large/default-device.png)
Номер в ГРСИ РФ: | 82570-21 |
---|---|
Производитель / заявитель: | ООО Завод "Промприбор", г.Владимир |
![КтоПоверит](https://all-pribors.ru/images/logo-full-kp-site.png)
Устройства синхронизации времени УСВ-2 (далее - УСВ-2) предназначены для формирования информации о текущих значениях времени и календарной даты, синхронизации шкалы времени по сигналам спутниковых навигационных систем (далее - СНС) ГЛОНАСС/GPS и передачи этих данных через последовательный интерфейс RS-232 в автоматизированные информационно-измерительные системы, ПЭВМ.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 82570-21 |
Наименование | Устройства синхронизации времени |
Модель | УСВ-2 |
Страна-производитель | РОССИЯ |
Срок свидетельства (Или заводской номер) | 09.08.2026 |
Производитель / Заявитель
Общество с ограниченной ответственностью Завод "Промприбор" (ООО Завод "Промприбор"), г. Владимир
РОССИЯ
Поверка
Межповерочный интервал / Периодичность поверки | 4 года |
Зарегистрировано поверок | 78 |
Найдено поверителей | 1 |
Успешных поверок (СИ пригодно) | 78 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 30.06.2024 |
Поверители
Скачать
82570-21: Описание типа СИ | Скачать | 394.4 КБ | |
82570-21: Методика поверки 651-21-009 МП | Скачать | 4.2 MБ |
Описание типа
Назначение
Устройства синхронизации времени УСВ-2 (далее - УСВ-2) предназначены для формирования информации о текущих значениях времени и календарной даты, синхронизации шкалы времени по сигналам спутниковых навигационных систем (далее - СНС) ГЛОНАСС/GPS и передачи этих данных через последовательный интерфейс RS-232 в автоматизированные информационно-измерительные системы, ПЭВМ.
Описание
Принцип действия УСВ-2 основан на приеме сигналов СНС ГЛОНАСС/GPS; синхронизации собственных часов с национальной шкалой времени UTC(SU); формировании, хранении и передаче по интерфейсу RS-232 информации о календарной дате и о текущем значении времени.
УСВ-2 состоит из приемника сигналов СНС ГЛОНАСС/GPS и встроенных часов, интегрированных в едином моноблоке, антенного кабеля и приемной антенны сигналов СНС ГЛОНАСС/GPS.
Конструктивно УСВ-2 выполнены либо в закрытом корпусе ВЛСТ 237.00.000 размером 1U с элементами крепления 19" для монтажа в стойку 19", либо в закрытом корпусе ВЛСТ 221.00.000-04 для навесного монтажа. На передней панели УСВ-2 расположены жидкокристаллический экран и органы управления. Сетевые и интерфейсные разъемы расположены на задней панели или на нижней панели УСВ-2 в зависимости от варианта исполнения корпуса.
Общий вид УСВ-2 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.
![](https://all-pribors.ru/images/ot/21/82570-21-1.jpg)

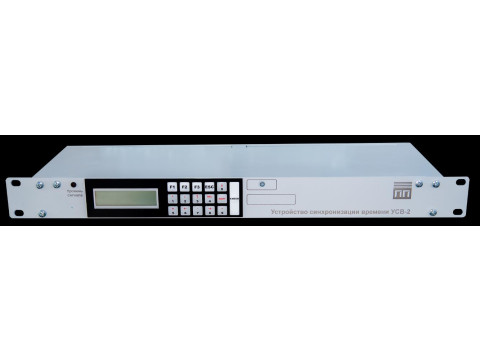

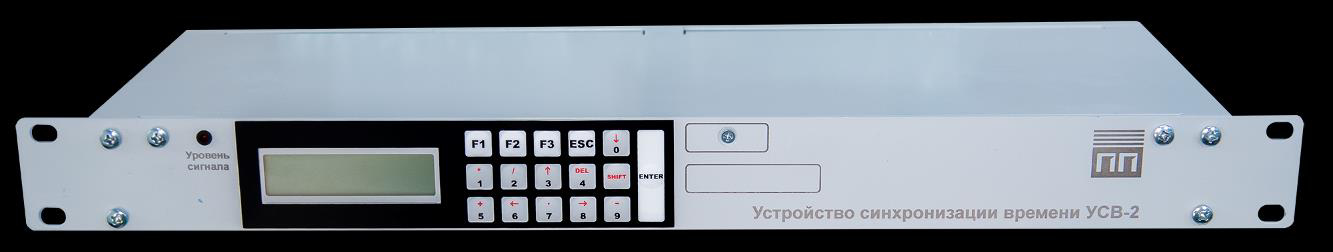

а) стоечное исполнение ВЛСТ 237.00.000, вид спереди
![](https://all-pribors.ru/images/ot/21/82570-21-2.jpg)

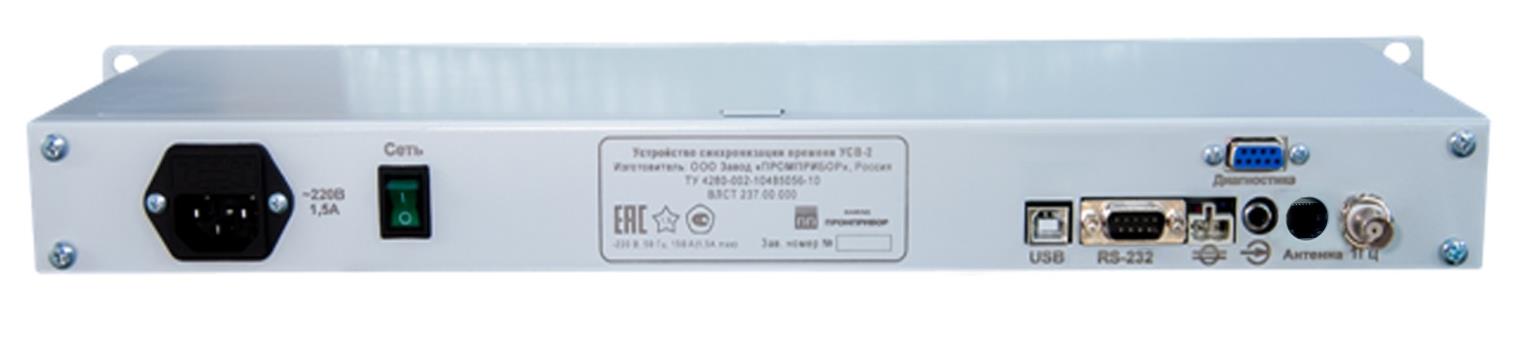

б) стоечное исполнение ВЛСТ 237.00.000, вид сзади
![](https://all-pribors.ru/images/ot/21/82570-21-3.jpg)

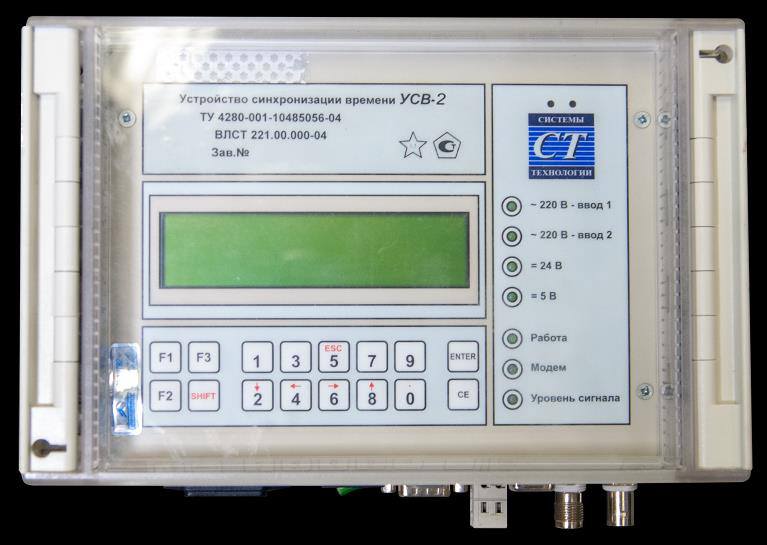

в) навесное исполнение ВЛСТ 221.00.000-04, вид спереди
![](https://all-pribors.ru/images/ot/21/82570-21-4.jpg)

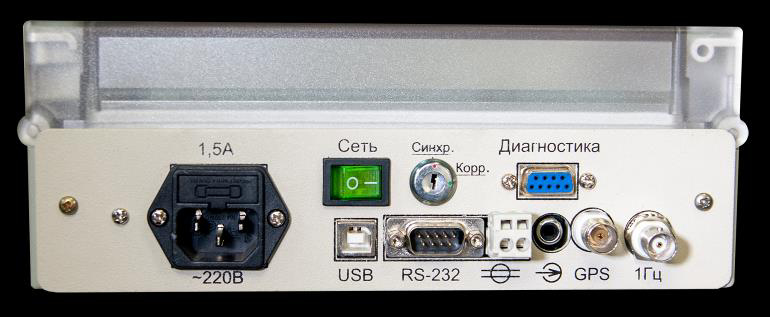

г) навесное исполнение ВЛСТ 221.00.000-04, вид снизу
Рисунок 1 - Общий вид УСВ-2
![](https://all-pribors.ru/images/ot/21/82570-21-5.jpg)
ИЗЭЦИ1
4$
(в) Работа
(g) Модем
Уровень сигнала
®-'
Устройство синхронизации времени УСВ-2
Место пломбировки
Место нанесения знака поверки

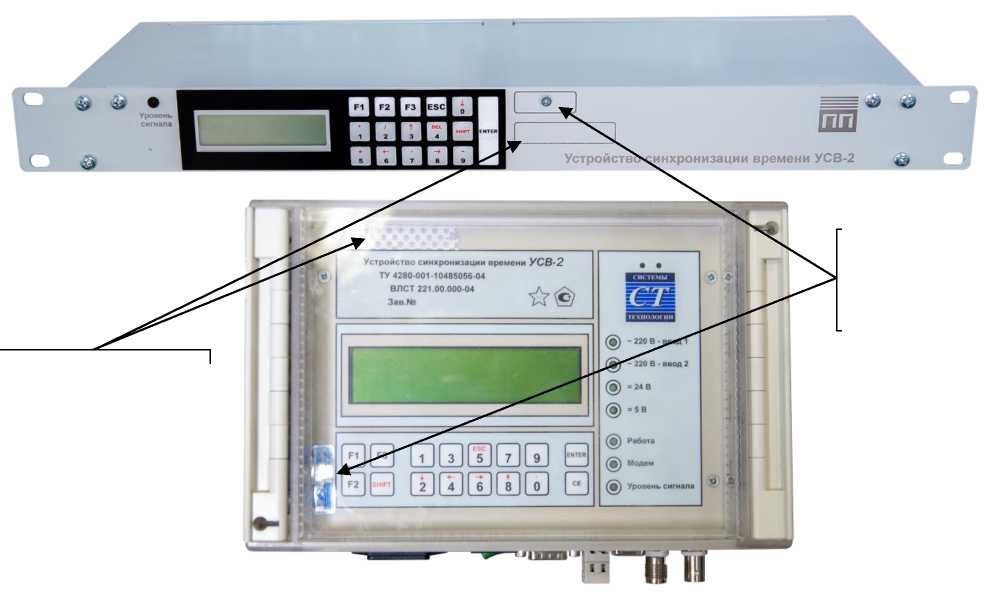

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест
нанесения знака поверки
Программное обеспечение
Программное обеспечение (далее - ПО) УСВ-2 является встроенным и устанавливается на заводе-изготовителе. ПО обеспечивает обработку сигналов от ГНСС ГЛОНАСС/GPS, выделение информации о точном значении времени и передачу значений текущего времени и календарной даты по цифровому интерфейсу RS-232.
Конструкция УСВ-2 исключает возможность несанкционированного влияния на ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
USV-2 Firmware |
Номер версии (идентификационный номер) ПО |
2.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
0x765D320EDAF0E7F9688F4107B655E |
Алгоритм вычисления идентификатора ПО |
CRC16 |
Технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности синхронизации фронта выходного импульсного сигнала 1 Гц к национальной шкале времени UTC(SU) в режиме синхронизации по сигналам СНС ГЛОНАСС/GPS, мкс |
±10 |
Пределы допускаемой абсолютной погрешности хранения формируемой шкалы времени в автономном режиме работы за 1 сутки, с |
±1,5 |
Пределы допускаемой дополнительной абсолютной погрешности хранения формируемой шкалы времени в автономном режиме работы при изменении температуры на 1 °С за 1 сутки, с |
±0,3 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Рабочие условия эксплуатации: | |
температура окружающего воздуха, °С |
от -40 до +70 |
относительная влажность воздуха при температуре 25 °С, %, не более |
90 |
Параметры электропитания | |
напряжение переменного тока, В |
от 187 до 242 |
частота переменного тока, Г ц |
от 49,5 до 50,5 |
Потребляемая мощность в рабочем режиме, В А, не более |
15 |
Габаритные размеры, мм, не более для стоечного исполнения ВЛСТ 237.00.000 | |
длина |
180 |
ширина |
490 |
высота |
90 |
для навесного исполнения ВЛСТ 221.00.000-04 | |
длина |
140 |
ширина |
240 |
высота |
180 |
Масса, кг, не более | |
для стоечного исполнения ВЛСТ 237.00.000 |
4,0 |
для навесного исполнения ВЛСТ 221.00.000-04 |
2,0 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и формуляр типографским способом и на заднюю часть корпуса методом лазерной маркировки.
Комплектность
Таблица 4 - Комплектность УСВ-2
Наименование |
Обозначение |
Количество |
Устройство синхронизации времени УСВ-2: - стоечное исполнение; - навесное исполнение |
ВЛСТ 237.00.000 ВЛСТ 221.00.000-04 |
1 шт. |
Кабель электропитания, 1,5 м |
— |
1 шт. |
Интерфейсный кабель RS-232, 1,5 м |
DB9F- DB9F |
1 шт. |
Интерфейсный кабель USB. 1,5 м |
A-B |
1 шт. |
Приемная антенна ГЛОНАСС/GPS c кабелем, 15 м |
— |
1 шт. |
Кронштейн крепления антенны |
— |
1 шт. |
Устройство синхронизации времени УСВ-2. Формуляр |
ВЛСТ 237.00.000 ФО |
1 шт. |
Устройство синхронизации времени УСВ-2. Руководство по эксплуатации* |
ВЛСТ 237.00.000 РЭ |
— |
ГСИ. Устройство синхронизации времени УСВ-2. Методика поверки* |
651-21-009 МП |
— |
Программное обеспечение «Программный модуль УСВ» * |
— |
— |
* Документ приведен в электронном виде на официальном сайте изготовителя http://www.sicon.ru/prod |
Сведения о методах измерений
приведены в документе «Устройство синхронизации времени УСВ-2. Руководство по эксплуатации. ВЛСТ 237.00.000 РЭ», раздел 9 «Порядок работы».
Нормативные документы
Приказ Росстандарта от 31.07.2018 № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
ТУ 4280-002-10485056-10 Устройство синхронизации времени УСВ-2. Технические усло
вия.
