Установки для измерения объемной активности радиоактивных газов УДАС-04А
| Номер в ГРСИ РФ: | 82605-21 |
|---|---|
| Производитель / заявитель: | ООО "НТЦ "Амплитуда", г. Москва |
Установки для измерения объемной активности радиоактивных газов «УДАС-04А» предназначены для измерений объемной активности бета-излучающих газов в воздухе.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 82605-21 |
| Действует | по 13.08.2026 |
| Наименование | Установки для измерения объемной активности радиоактивных газов |
| Модель | УДАС-04А |
| Приказы |
№267 от
16.02.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bf0c72ae-78e2-5ca4-0a61-3f17233d124f |
Производитель / Заявитель
ООО «НТЦ Амплитуда», РОССИЯ, 124460, г. Москва, г. Зеленоград, пр-кт Генерала Алексеева, д. 15
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
82605-21: Описание типа
2021-82605-21.pdf
Файл устарел
|
Скачать | 405.6 КБ | |
|
82605-21: Методика поверки
2021-mp82605-21.pdf
Файл устарел
|
Скачать | 3.9 MБ | |
|
82605-21: Описание типа
2021-82605-21-1.pdf
|
Скачать | 405.6 КБ | |
|
82605-21: Описание типа
2026-82605-21.pdf
|
Скачать | 339.5 КБ | |
|
82605-21: Методика поверки
2021-mp82605-21-1.pdf
|
Скачать | 3.9 MБ |
Описание типа
Назначение
Установки для измерения объемной активности радиоактивных газов «УДАС-04А» предназначены для измерений объемной активности бета-излучающих газов в воздухе.
Описание
Конструктивно установка для измерения объемной активности радиоактивных газов «УДАС-04А» (далее - установка) выполнена в корпусе, в котором размещены две измерительные емкости, расходомер, управляющая и измерительная электроника, кассета с сорбентом (входной фильтр), блок питания. В каждой измерительной емкости установлен полупроводниковый детектор с предусилителем.
На лицевой стороне корпуса установки расположены дисплей, клавиатура и светодиоды (световая индикация), а также люк отсека измерительных емкостей. На боковых стенках корпуса расположены патрубки подачи и отвода воздуха, силовые и сигнальные электрические разъемы, предохранитель, винт заземления. В верхней части корпуса находится отсек для входного фильтра. Контрольные источники размещаются внутри корпуса установки за защитой и открываются только во время измерения от контрольного источника.
Принцип действия установки основан на преобразовании полупроводниковым детектором поглощенной в его объеме энергии бета- частиц в последовательность импульсных электрических сигналов, поступающих на микропроцессорную схему регистрации, которая обеспечивает представление результатов измерений на дисплее. Объемная активность в радиоактивных газах рассчитывается с помощью программного обеспечения установки по измеренной активности бета-излучающих радионуклидов с учетом рабочего объема камер.
Установка может размещаться стационарно или служить в качестве передвижного средства измерений.
Нанесение знака поверки на установку не предусмотрено.
Заводской номер наносится типографским способом на табличку, расположенную на боковой панели установки. Формат нанесения заводского номера: «Зав. № XY Год 20 ____ »,
где X - число от 0 до бесконечности, Y - число от 0 до 9, год выпуска указывается в полном формате.
Для пломбирования используются стикер-наклейки на корпусе установки. Общий вид установки с указанием мест пломбировки от несанкционированного доступа, мест нанесения знака утверждения типа и заводского номера представлен на рисунках 1 и 2.

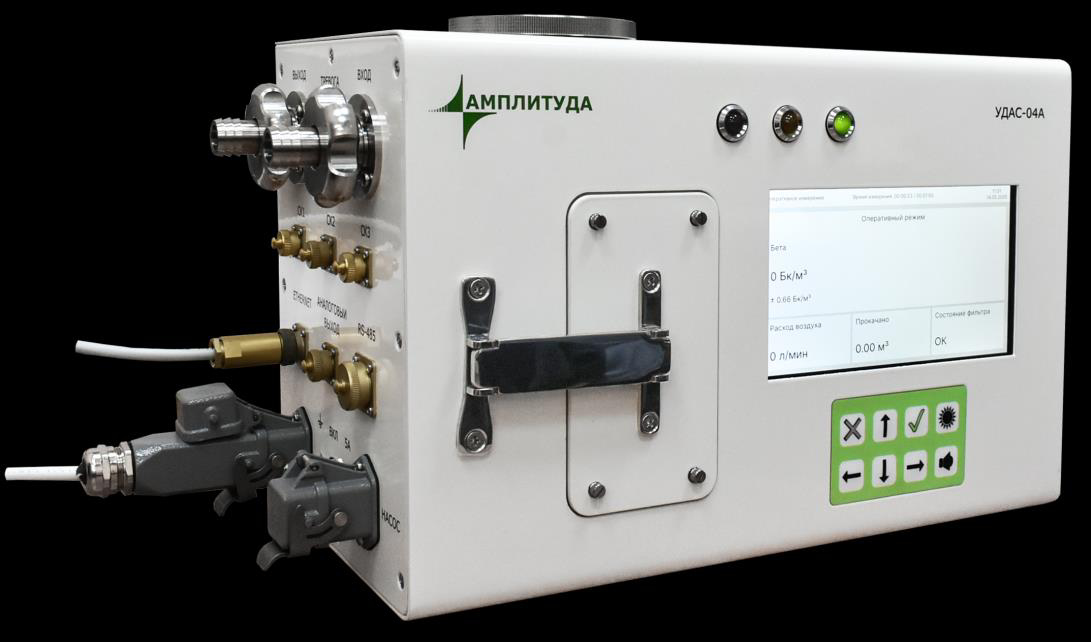

Рисунок 1 - Общий вид установки

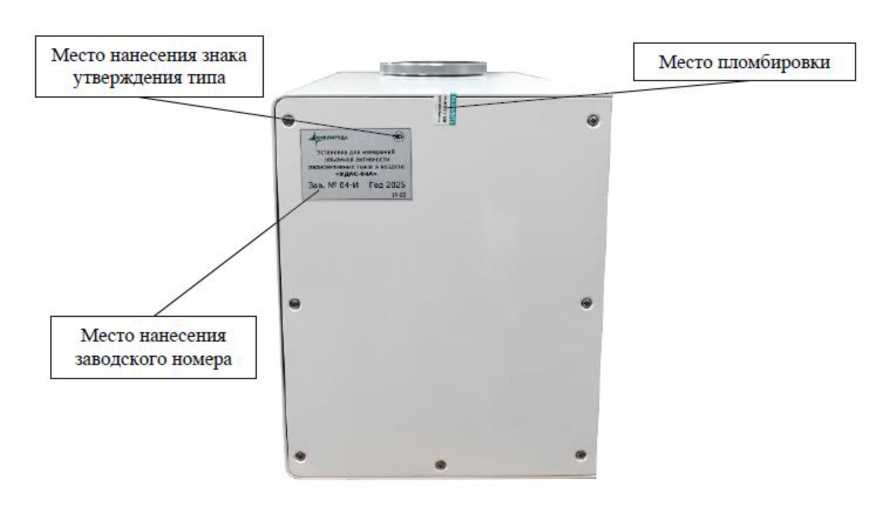

Рисунок 2 - Схема пломбировки установки от несанкционированного доступа, места нанесения знака утверждения типа и заводского номера
Программное обеспечение
Установка имеет встроенное программное обеспечение (ПО), которое обеспечивает получение и отображение результата измерения объемной активности бета-излучающих радионуклидов с возможностью записи в журнал измерений. Влияние ПО учтено в значениях метрологических характеристик установки.
ПО имеет возможность обеспечивать вспомогательные функции такие, как самотестирование, просмотр спектра, индикация контролируемых и вспомогательных параметров, настройка пороговых уровней срабатывания сигнализации, передача результатов измерений в систему радиационного контроля и т.д.
Защита от несанкционированного изменения ПО обеспечивается наличием кода доступа к сервисному режиму, который известен только на предприятии-изготовителе, и опломбированием установки.
Конструкция установки исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
УДАС-04А |
|
Номер версии (идентификационный номер) ПО |
V.1.X.Y* |
|
Цифровой код идентификатора ПО |
_ |
|
*1 - метрологически значимая часть, X.Y - метрологически незначимая часть | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон энергий регистрируемого бета-излучения, кэВ |
от 50 до 4000 |
|
Диапазон измерений объемной активности бета-излучающих радионуклидов, Бк/м3 |
от 5,0-103 до 3,7-1010 |
|
Пределы относительной погрешности измерений объёмной активности бета-излучающих радионуклидов, % |
±20 |
|
Время установления рабочего режима при постоянных внешних условиях, мин, не более |
10 |
|
Время непрерывной работы установки, ч, не менее |
24 |
|
Нестабильность показаний установки за 24 ч непрерывной работы, %, не более |
±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220+33 50±3 |
|
Потребляемая мощность, В^А, не более |
50 |
|
Габаритные размеры (длина^ширина^высота), мм, не более |
200x390x255 |
|
Масса, кг, не более |
18 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при 35 °С и более низких температурах без конденсации влаги, %, не более - атмосферное давление, кПа |
от -10 до +55 98 от 84 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
35 000 |
Знак утверждения типа
наносится на титульные листы эксплуатационной документации методом компьютерной графики и типографским способом на табличку, расположенную на боковой панели установки.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установка для измерений объёмной активности радиоактивных газов |
«УДАС-04А» |
1 шт. |
|
Насос |
- |
* |
|
Контрольный источник |
- |
2 шт.** |
|
Держатель для источников |
- |
1 шт. |
|
Колесная тележка |
- |
* |
|
Элементы крепления к тележке |
- |
* |
|
Элементы крепления к стене |
- |
* |
|
Комплект запасных частей (ЗИП) |
- |
* |
|
Руководство по эксплуатации |
АЖНС.412123.009РЭ |
1 экз. |
|
Паспорт |
АЖНС.412123.009ПС |
1 экз. |
|
Паспорт на контрольный источник |
АЖНС.418234.005ПС |
2 экз. |
|
Методика поверки |
- |
* |
|
* Поставляется по дополнительному заказу * * Поставляется встроенным в установку | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа АЖНС.412123.009РЭ
Установка для измерения объемной активности радиоактивных газов «УДАС-04А». Руководство по эксплуатации.
Нормативные документы
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 8.033-2023 Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
Приказ Росстандарта от 29.05.2025 № 1039 Об утверждении Государственного первичного эталона единиц активности и объемной активности нуклидов в бета-активных газах и Государственной поверочной схемы для средств измерений активности и объемной активности бета-активных газов
АЖНС.412123.009 ТУ Установки для измерения объемной активности радиоактивных газов «УДАС-04А». Технические условия
