Актинометры ПЕЛЕНГ СФ-12-21
| Номер в ГРСИ РФ: | 82669-21 |
|---|---|
| Категория: | Актинометры |
| Производитель / заявитель: | ОАО "Пеленг", Беларусь, г.Минск |
Актинометры ПЕЛЕНГ СФ-12-21 (далее - актинометры) предназначены для измерений прямой энергетической освещенности солнечным излучением.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 82669-21 |
| Действует | по 13.08.2026 |
| Наименование | Актинометры ПЕЛЕНГ |
| Модель | СФ-12-21 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ca54fc65-5403-bd9d-a4ff-88fe04b9b4cb |
Производитель / Заявитель
Открытое акционерное общество "Пеленг" (ОАО "Пеленг"), Республика Беларусь
БЕЛАРУСЬ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 13 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
82669-21: Описание типа
2024-82669-21.pdf
|
Скачать | 411.5 КБ | |
|
82669-21: Методика поверки
2024-mp82669-21.pdf
|
Скачать | 410.5 КБ |
Описание типа
Назначение
Актинометры ПЕЛЕНГ СФ-12-21 (далее - актинометры) предназначены для измерений прямой энергетической освещенности, создаваемой солнечным и (или) искусственным излучением в спектральном диапазоне длин волн от 0,3 до 10,0 мкм.
Описание
Актинометры состоят из преобразователя с аналоговым выходом (далее -преобразователь АТ) и блока электронного или преобразователя с цифровым выходом (далее - преобразователь ЦТ).
Принцип действия актинометра основан на преобразовании манганин-константановыми термобатареями преобразователя энергетической освещенности, создаваемой прямым солнечным излучением и (или) искусственным излучением, в электрический сигнал в аналоговой форме.
Аналоговый сигнал с преобразователя АТ поступает на вход аналого-цифрового преобразователя электронного блока, преобразуется в цифровую форму, обрабатывается встроенным микроконтроллером и выводится на светодиодный индикатор электронного блока в виде мгновенного значения измеряемой величины напряжения постоянного тока, пропорционального энергетической освещенности, либо передается на персональный компьютер (далее - ПК), подключенный по интерфейсу RS-485 через преобразователь интерфейсов с помощью программного обеспечения (далее - ПО) «Peleng Meteo Actinometry», где, с помощью ПО, результаты измерений сохраняются в архивы, а также выводятся на печать.
Аналоговый сигнал с преобразователя ЦТ поступает во внутренний аналого-цифровой преобразователь, преобразуется в цифровую форму, обрабатывается встроенным микроконтроллером и пересчитывается в значение энергетической освещенности. Далее цифровой сигнал поступает по интерфейсу RS-485 через преобразователь интерфейсов на ПК, где, с помощью ПО, результаты измерений отображаются на экране монитора ПК, сохраняются в архивы, а также выводятся на печать.
Аналоговый сигнал с преобразователя также может поступать на другие аналогоцифровые преобразователи аналогичные блоку электронному и регистрироваться на их средствах отображения информации.
Общий вид актинометров представлен на рисунках 1 и 2.
Нанесение знака поверки на актинометры не предусмотрено.
Заводской номер, состоящий из девяти арабских цифр, наносится на крышку преобразователя методом лазерной гравировки. Пломбирование актинометров осуществляется с помощью мастики. Места нанесения заводских номеров и места пломбирования приведены на рисунке 3.
1
3
2
1 - блок электронный; 2 - кабель А (аналоговый);
3 - преобразователь АТ Рисунок 1 - Общий вид актинометров с преобразователем АТ
1
2
1 - преобразователь ЦТ; 2 - кабель Ц (цифровой) Рисунок 2 - Общий вид актинометров с преобразователем ЦТ
Лист № 3
Всего листов 6

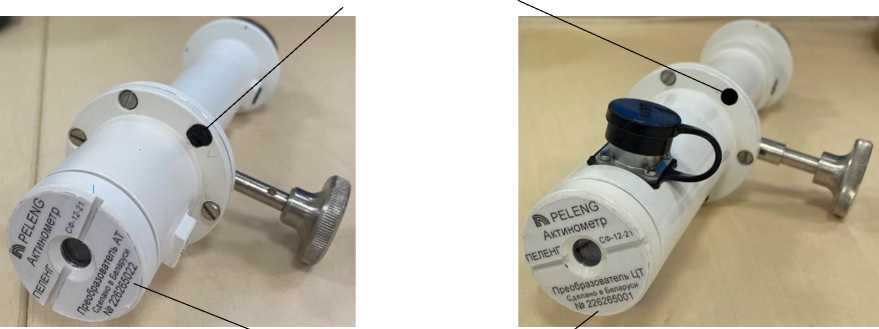

Место пломбирования
Место нанесения
заводского номера
Рисунок 3 - Место нанесения заводского номера и место пломбирования
Программное обеспечение
Актинометры имеют автономное программное обеспечение «ActinometryService», предназначенное для проверки работоспособности и настройки преобразователя ЦТ, и ПО «Peleng Meteo Actinometry», предназначенное для регистрации измерений актинометром, корректировки значений при необходимости, ведения архива наблюдений, вывода на печать.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
ActinometryService |
Peleng Meteo Actinometry |
|
Номер версии (идентификационный номер) ПО |
1.Х.Х.Х* |
v.l.x.x.x* |
|
* 1 - метрологически значимая часть ПО; х.х.х - метрологически незначимая часть ПО | ||
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений прямой энергетической освещенности актинометром, кВт/м2 |
от 0,01 до 1,60 |
|
Пределы допускаемой основной относительной погрешности измерений прямой энергетической освещенности актинометром, % |
±3 |
|
Коэффициент преобразования при нормальном падении радиации, мВ^м2/кВт, не менее |
6,00* |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы дополнительной относительной погрешности измерений прямой энергетической освещенности актинометром, вызываемой отклонением температуры воздуха от нормального значения, 20 °С, на каждые 10 °С, % |
±1 |
|
Диапазон измерений напряжения постоянного тока блоком электронным на выходе преобразователя АТ, мВ |
от -50 до +50 |
|
Пределы допускаемой абсолютной погрешности каналов блока электронного при измерении напряжения постоянного тока блоком электронным на выходе преобразователя АТ, мВ |
±(0,001-иизм + 0,01), где иизм - значение напряжения на выходе преобразователя АТ |
|
Время установления выходного сигнала, с, не более |
20 |
|
* Конкретное значение коэффициента преобразования устанавливается при поверке и указывается в сведениях о поверке в Федеральном информационном фонде по обеспечению единства измерений | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний прямой энергетической освещенности актинометром, кВт/м2 |
от 0,0 до 2,00 |
|
Диапазон напряжения питания блока электронного от источника постоянного тока, В |
24 ± 2,4 |
|
Диапазон напряжения питания преобразователя ЦТ от источника постоянного тока, В |
от 6 до 26,4 |
|
Потребляемая мощность блока электронного, Вт, не более |
5 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - преобразователь АТ - преобразователь ЦТ - блок электронный |
180x90x70 222x90x54 200x200x120 |
|
Масса, кг, не более: - преобразователь АТ, ЦТ - блок электронный |
1,00 3,00 |
|
Степень защиты, обеспечиваемая оболочками, по ГОСТ 14254: - преобразователь АТ, ЦТ - блок электронный |
IP65 IP65 |
|
Выходной интерфейс: - преобразователь ЦТ - блок электронный |
RS-485 RS-485 |
|
Средняя наработка до отказа, ч |
10000 |
|
Средний срок службы, лет |
10 |
|
Условия эксплуатации: - температура воздуха, °С - относительная влажность воздуха, % - атмосферное давление, гПа |
от -60 до +80 от 0 до 100 от 600 до 1100 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации (руководство по эксплуатации, формуляр) типографским способом.
Комплектность
Таблица 4 - Комплектность актинометров
|
Наименование |
Обозначение |
Количество |
|
Актинометр ПЕЛЕНГ СФ-12-21 в составе: Преобразователь Блок электронный |
АТ, ЦТ - |
1 шт.* 1 шт. * |
|
Кабель А (аналоговый) |
- |
1 шт. * |
|
Кабель Ц (цифровой) |
- |
1 шт. * |
|
Программное обеспечение «ActinometryService», «Peleng Meteo Actinometry» |
_ |
1 шт.** |
|
Формуляр |
6265.00.00.000 ФО |
1 шт. |
|
Руководство по эксплуатации |
6265.00.00.000 РЭ |
1 экз. |
|
* Комплектация осуществляется в соответствии с договором поставки. * * Предоставляется посредством сети интернет на сайте ОАО «Пеленг» с помощью ссылки на скачивание или по запросу на электронную почту meteo@peleng.by | ||
Сведения о методах измерений
приведены в документе 6265.00.00.000 РЭ «Актинометры ПЕЛЕНГ СФ-12-21. Руководство по эксплуатации», в разделе 2 «Использование по назначению» части 1 и 2.
Нормативные документы
Государственная поверочная схема для средств измерений радиометрических величин некогерентного оптического излучения в ультрафиолетовой, видимой и инфракрасной области спектра, утвержденная приказом Росстандарта от 21 ноября 2023 г.№ 2414;
ТУ BY 100230519.185-2021 «Актинометры ПЕЛЕНГ СФ-12-21. Технические условия».
