Датчики давления SmartLine ST700 и ST800 (далее - датчики) предназначены для измерений давления путем непрерывного преобразования значения измеряемого параметра -давления избыточного, абсолютного, разрежения, разности давления в унифицированный токовый и цифровой выходные сигналы.

Информация по Госреестру

Основные данные
Номер по Госреестру 82721-21
Наименование Датчики давления
Модель SmartLine ST700 и ST800
Страна-производитель МЕКСИКА
Срок свидетельства (Или заводской номер) 26.08.2026
Производитель / Заявитель

Honeywell System Sensor de Mexico, S. de R. L. de C. V., Мексика; Honeywell Automation India Ltd., Индия; Honeywell (Tianjin) Limited, Китай; Общество с ограниченной ответственностью "ЭЛЬСТЕР Газэлектроника" (ООО "ЭЛЬСТЕР Газэлектроника"), г. Арзамас, Нижегородская обл.

МЕКСИКА

Поверка

Межповерочный интервал / Периодичность поверки 3 года - для датчиков с пределами допускаемой основной приведенной к верхнему пределу измерений погрешности измерений давления от 0,1 % и выше; 2 года - для датчиков с пределами допускаемой основной приведенной к верхнему пределу измерений погрешности измерений давления свыше ±0,025 до ±0,1 % не включительно; 1 год - для датчиков с пределами допускаемой основной приведенной к верхнему пределу измерений погрешности измерений давления менее ±0,025 %
Зарегистрировано поверок 44
Найдено поверителей 5
Успешных поверок (СИ пригодно) 42 (95%)
Неуспешных поверок (СИ непригодно) 2 (5%)
Актуальность информации 22.12.2024

Поверители

Скачать

82721-21: Описание типа СИ Скачать 692.3 КБ
82721-21: Методика поверки ИЦРМ-МП-288-19 Скачать 982.2 КБ

Описание типа

Назначение

Датчики давления SmartLine ST700 и ST800 (далее - датчики) предназначены для измерений давления путем непрерывного преобразования значения измеряемого параметра -давления избыточного, абсолютного, разрежения, разности давления в унифицированный токовый и цифровой выходные сигналы.

Описание

Принцип действия датчиков заключается в измерении давления среды, воздействующего на измерительную мембрану, которая через разделительную жидкость, передает приложенное давление на чувствительный элемент датчиков. Чувствительным элементом датчиков является пьезорезисторный элемент.

Конструктивно датчики состоят из сенсорного модуля, залитого компаундом, и модуля электронного блока, расположенного в защитном корпусе.

Под воздействием давления измеряемой среды изменяется соотношение сопротивлений резисторов чувствительного элемента, включенных в плечи измерительного моста. Величина приложенного давления преобразуется в цифровой сигнал на выходе из сенсорного модуля. Далее сигнал из сенсорного модуля поступает в модуль электронного блока датчиков, где преобразуется в пропорциональный токовый и/или цифровой выходные сигналы. Электронная схема блока может обеспечивать как линейную, так и квадратичную зависимость выходных сигналов от измеренного входного давления.

Датчики имеют выходные сигналы в виде протоколов HART, Honeywell Digitally Enhanced (DE), FOUNDATION™ Fieldbus и стандартный унифицированный токовый выходной сигнал от 4 до 20 мА.

Датчики выпускаются в двух сериях: ST700 и ST800, отличающихся метрологическими характеристиками. Датчики давления серии ST800 снабжаются более информативным дисплеем и позолоченными мембранами для контакта с агрессивными средами, могут выпускаться с повышенным рабочим диапазоном температур, с опцией повышенной точности, с опцией диагностики закупорки импульсных линий, с опцией хранения в памяти датчика до трех заранее откалиброванных диапазонов измерений с возможностью переключения этих диапазонов пользователем в процессе эксплуатации.

По цифровым протоколам может быть проведена перенастройка датчиков и их диагностика. Помимо обычного, датчики имеют взрывозащищенные исполнения.

Датчики выпускаются в различных модификациях, структурная схема условного обозначения датчиков:

।___________________________________________________________________________________________________। ।_________________________________________________________________। ।________________________________________________। ।________________। ।____________________________________। ।____________________________________________________________________________। ।____________________________________________।

4                5            6       7      8             9          10

Позиция

Код

Описание

1

STG1) STA1) STD1) STF1) STR1)

Обозначение модификации датчика, где третья буква означает:

G - измерение избыточного давления и давления разрежения

A - измерение абсолютного давления

D - измерение дифференциального давления

F - измерение гидростатического давления, фланцевое подключение к процессу для измерений гидростатического уровня

R - измерение избыточного, дифференциального давления, или разрежения, подключение к процессу через мембранные разделители с капиллярами или без капилляров (предусмотрен один или два мембранных разделителя в комплекте)

2

от 0 до 9 и от A до Z

Тип, материал, исполнение корпуса

3

Тип и номинал подключения к процессу

4

Стандарт взрывозащиты

5

Тип, материал корпуса электроники и тип электрического подключения

6

Настройки электронного блока, диагностики и конфигурации датчика

7

Выбор калибровочных диапазонов и значений точности

8

Выбор дополнительных принадлежностей

9

Другие сертификаты и опции (может быть различное количество двузначных символов следующих через запятую)

10

Заводской идентификационный код

1) Модификация датчика может начинаться с дополнительного символа Y, который означает, что датчик выполнен по специальному заказу, и данное исполнение не влияет на метрологические характеристики датчика и не изменяет их.

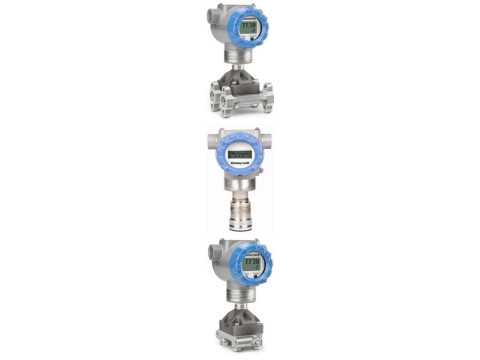

Общий вид датчиков представлен на рисунке 1. Нанесение знака поверки на датчики не

Рисунок 1 - Общий вид датчиков давления SmartLine ST700 и ST800 Пломбирование датчиков не предусмотрено.

Программное обеспечение

В датчиках установлено встроенное программное обеспечение (далее - ПО).

ПО является метрологически значимым.

Метрологические характеристики датчиков нормированы с учетом влияния ПО.

При работе датчиков пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

ST700

ST800

Идентификационное наименование ПО: - AdvDisplay_English

50052626-701

50052626-701

- BasicDisplay_English

50065674-701

50065674-701

- HART Comm

50050919-701

50050919-701

- HART Comm ST700 LE

50129826-701

-

- DEComm

50050919-702

50050919-702

- ST700 FFComm

50045689-702

-

- ST800 FFComm

-

50045689-701

- Pressure Sensor

50053143-701

50053143-701

Номер версии (идентификационный номер) ПО, не ниже

- AdvDisplay_English

R1.030000

R1.030000

- BasicDisplay_English

R1.030000

R1.030000

- HARTComm

R1.060000

R1.060000

- HARTComm ST700 LE

R2.000000

-

- DEComm

R1.080000

R1.080000

- ST700 FFComm

R1.020000

-

- ST800 FFComm

-

R1.020000

- Pressure Sensor

R1.000000

R1.000000

Цифровой идентификатор ПО (контрольная сумма

-

-

исполняемого кода)

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

предусмотрено.

модификация STD, STG, STA

модификации STA, STG

модификация STF

модификация STR

Технические характеристики

Таблица 2 - Метрологические характеристики датчиков

Наименование характеристики

Значение

Диапазоны измерений

в соответствии с таблицей 3

Верхний и нижний пределы измерений

в соответствии с таблицей 3

Выходные сигналы:

- аналоговый сигнал силы постоянного тока, мА

- цифровой сигнал

от 4 до 20 (от 20 до 4)

HART, Honeywell Digitally Enhanced (DE), FOUNDATION™ Fieldbus

Пределы допускаемой приведенной к верхнему пределу измерений основной погрешности измерений давления, ±у, %:

- при Du м > коэффициента С

- при Du3M < коэффициента С

в соответствии с таблицей 3 в зависимости от модификации;

Г       С с YI  ..

У -±A + B •[ —  , 11

_         \  изм }_

Пределы допускаемой приведенной к верхнему пределу измерений дополнительной погрешности измерений давления, вызванной изменением температуры окружающего воздуха от нормальных условий на каждые 28 °С, ±Yt, %

У = ±[D + E-(URL))], 1) 2) и^изм

Пределы допускаемой приведенной к верхнему пределу измерений дополнительной погрешности измерений давления, вызванной влиянием статического давления на каждые 6,9 МПа (69 бар) (для модификаций STD, STF), ±ус, %

Ус =±[ F + G • (URL))], 1) измзм

Нормальные условия измерений:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %

от +24 до +26 от 10 до 55

1) В формулах расчета погрешности приняты следующие обозначения:

C - коэффициент, определяющий способ расчета приведенной к верхнему пределу измерений основной погрешности измерений давления, выбирается из таблицы 4 в зависимости от модификации;

Du3M - ширина диапазона измерений, численно равная модулю разности значений настраиваемых пределов измерений (верхнего и нижнего);

A, B, D, E, F, G - постоянные коэффициенты, выбираются из таблицы 4 в зависимости от модификации.

URL - максимальная ширина диапазона измерений.

2) Для датчиков с опцией с расширенным рабочим диапазоном температур в диапазоне температур окружающей среды от минус 60 до минус 40 °С не включительно дополнительная температурная погрешность увеличивается в три раза.

По запросу заказчика пределы допускаемой приведенной к верхнему пределу измерений основной погрешности измерений давления по цифровому и аналоговому выходу могут быть выбраны из дополнительного ряда ±0,1 %; ±0,15 %, ±0,25 %; ±0,5 % с указанием значения в паспорте завода-изготовителя.

Таблица 3 - Диапазоны измерений и пределы допускаемой приведенной к верхнему пределу измерений основной погрешности измерений давления

Условное обозначение модификации 1)

Верхний предел измерений P втах

Нижний предел измерений

Максимальная ширина диапазона измерений

Минимальная ширина диапазона измерений

Пределы допускаемой приведенной к верхнему пределу измерений Рвтах основной погрешности измерений давления ±у, %

Коэффициент перенастройки

по цифровому выходу

по аналоговому выходу

STA722 STA72L

104 кПа (1040 мбар)

0,0 кПа (0,0 мбар)

104 кПа (1040 мбар)

26 кПа (260 мбар)

±0,065

±0,070

4:1

STA740 STA74L

3500 кПа (35 бар)

0,0 кПа (0,0 бар)

3500 кПа (35 бар)

35 кПа (0,35 бар)

±0,065

±0,070

100:1

STA77L

21000 кПа (210 бар)

0,0 кПа (0,0 бар)

21000 кПа (210 бар)

210 кПа (2,1 бар)

±0,065

±0,070

100:1

STG730 STG73L

350 кПа (3,5 бар)

-100 кПа (-1,0 бар)

350 кПа (3,5 бар)

3,5 кПа (35 мбар)

±0,065

±0,070

100:1

STG740 STG74L

3500 кПа (35 бар)

-100 кПа (-1,0 бар)

3500 кПа (35 бар)

35 кПа (0,35 бар)

±0,065

±0,070

100:1

STG770 STG77L

21000 кПа (210 бар)

-100 кПа (-1,0 бар)

21000 кПа (210 бар)

210 кПа (2,1 бар)

±0,065

±0,070

100:1

STG78L

42000 кПа (420 бар)

-100 кПа (-1,0 бар)

42000 кПа (420 бар)

420 кПа (4,2 бар)

±0,065

±0,070

100:1

STG79L

69000 кПа (690 бар)

-100 кПа (-1,0 бар)

69000 кПа (690 бар)

690 кПа (6,9 бар)

±0,065

±0,070

100:1

STD720

100 кПа (1000 мбар)

-100 кПа (-1000 мбар)

100 кПа (1000 мбар)

1 кПа (10 мбар)

±0,050

±0,055

100:1

Условное обозначение модификации 1)

Верхний предел измерений P втах

Нижний предел измерений

Максимальная ширина диапазона измерений

Минимальная ширина диапазона измерений

Пределы допускаемой приведенной к верхнему пределу измерений Рвтах основной погрешности измерений давления ±у, %

Коэффициент перенастройки

по цифровому выходу

по аналоговому выходу

STD730

700 кПа (7,0 бар)

-700 кПа (—7,0 бар)

700 кПа (7,0 бар)

7 кПа (0,07 бар)

±0,050

±0,055

100:1

STD770

21000 кПа (210 бар)

-700 кПа (—7,0 бар)

21000 кПа (210 бар)

210 кПа (2,1 бар)

±0,050

±0,055

100:1

STF724

STF72F

100 кПа (1000 мбар)

-100 кПа (-1000 мбар)

100 кПа (1000 мбар)

1,0 кПа (10 мбар)

±0,050

±0,055

100:1

STF732

STF73F

700 кПа (7,0 бар)

-700 кПа (-7,0 бар)

700 кПа (7,0 бар)

7,0 кПа (0,07 бар)

±0,050

±0,055

100:1

STR73D

700 кПа (7,0 бар)

-700 кПа (-7,0 бар)

700 кПа (7,0 бар)

7,0 кПа (0,07 бар)

±0,075

±0,080

100:1

STR74G

3500 кПа (35 бар)

-100 кПа (-1,0 бар)

3500 кПа (35 бар)

35 кПа (0,35 бар)

±0,075

±0,080

100:1

STA82L

104 кПа (1040 мбар)

0,0 кПа (0,0 мбар)

104 кПа (1040 мбар)

26 кПа (260 мбар)

±0,055

±0,060

4:1

STA822

104 кПа (1040 мбар)

0,0 кПа (0,0 мбар)

104 кПа (1040 мбар)

26 кПа (260 мбар)

±0,055

±0,06

4:1

STA840 STA84L

3500 кПа (35 бар)

0,0 кПа (0,0 мбар)

3500 кПа (35 бар)

35 кПа (0,35 бар)

±0,055

±0,06

100:1

STA840

3500 кПа

0,0 кПа

3500 кПа

35 кПа

±0,025 2)

±0,03 2)

100:1

STA84L

(35 бар)

(0,0 мбар)

(35 бар)

(0,35 бар)

STA87L

21000 кПа (210 бар)

0,0 кПа (0,0 мбар)

21000 кПа (210 бар)

210 кПа (2,1 бар)

±0,025 2) ±0,055

±0,03 2) ±0,06

100:1

STG830

350 кПа (3,5 бар)

-100 кПа (-1,0 бар)

350 кПа (3,5 бар)

3,5 кПа (35 мбар)

±0,055

±0,06

100:1

Условное обозначение модификации 1)

Верхний предел измерений P втах

Нижний предел измерений

Максимальная ширина диапазона измерений

Минимальная ширина диапазона измерений

Пределы допускаемой приведенной к верхнему пределу измерений Рвтах основной погрешности измерений давления ±у, %

Коэффициент перенастройки

по цифровому выходу

по аналоговому выходу

STG830

350 кПа (3,5 бар)

-100 кПа (-1,0 бар)

350 кПа (3,5 бар)

3,5 кПа (35 мбар)

±0,025 2)

±0,03 2)

100:1

STG83L

350 кПа (3,5 бар)

-100 кПа (-1,0 бар)

350 кПа (3,5 бар)

3,5 кПа (35 мбар)

±0,055 ±0,025 2)

±0,06 ±0,03 2)

100:1

STG840 STG84L

3500 кПа (35 бар)

-100 кПа (-1,0 бар)

3500 кПа (35 бар)

35 кПа (0,35 бар)

±0,025 2) ±0,055

±0,03 2) ±0,06

100:1

STG870 STG87L

21000 кПа (210 бар)

-100 кПа (-1,0 бар)

21000 кПа (210 бар)

210 кПа (2,1 бар)

±0,025 2) ±0,055

±0,03 2) ±0,06

100:1

STG88L

42000 кПа (420 бар)

-100 кПа (-1,0 бар)

42000 кПа (420 бар)

420 кПа (4,2 бар)

±0,025 2) ±0,055

±0,03 2) ±0,06

100:1

STG89L

69000 кПа (690 бар)

-100 кПа (-1,0 бар)

69000 кПа (690 бар)

690 кПа (6,9 бар)

±0,04 2) ±0,055

±0,045 2) ±0,06

100:1

STD810

2,5 кПа (25 мбар)

-2,5 кПа (-25 мбар)

2,5 кПа (25 мбар)

830 Па (8,3 мбар)

±0,050

±0,055

3:1 3)

STD820

100 кПа (1000 мбар)

-100 кПа (-1000 мбар)

100 кПа (1000 мбар)

0,4 кПа (4 мбар)

±0,0375

±0,0425

250:1

STD820

100 кПа (1000 мбар)

-100 кПа (-1000 мбар)

100 кПа (1000 мбар)

1,0 кПа (10 мбар)

±0,025 2)

±0,030 2)

100:1

STD830

700 кПа (7,0 бар)

-700 кПа (-7,0 бар)

700 кПа (7,0 бар)

7 кПа (0,07 бар)

±0,0325 2) ±0,05

±0,0375 2) ±0,055

100:1

STD870

21000 кПа (210 бар)

-700 кПа (-7,0 бар)

21000 кПа (210 бар)

210 кПа (2,1 бар)

±0,035 2) ±0,05

±0,040 2) ±0,055

100:1

Условное обозначение модификации 1)

Верхний предел измерений P втах

Нижний предел измерений

Максимальная ширина диапазона измерений

Минимальная ширина диапазона измерений

Пределы допускаемой приведенной к верхнему пределу измерений Рвтах основной погрешности измерений давления ±у, %

Коэффициент перенастройки

по цифровому выходу

по аналоговому выходу

STF828

100 кПа (1000 мбар)

-100 кПа (-1000 мбар)

100 кПа (1000 мбар)

1,0 кПа (10 мбар)

±0,0375

±0,0425

100:1

STF828

100 кПа (1000 мбар)

-100 кПа (-1000 мбар)

100 кПа (1000 мбар)

1,0 кПа (10 мбар)

±0,025 2)

±0,030 2)

100:1

STF82F

100 кПа (1000 мбар)

-100 кПа (-1000 мбар)

100 кПа (1000 мбар)

1,0 кПа (10 мбар)

±0,0375

±0,0425

100:1

STF82F

100 кПа (1000 мбар)

-100 кПа (-1000 мбар)

100 кПа (1000 мбар)

1,0 кПа (10 мбар)

±0,025 2)

±0,030 2)

100:1

STF832

700 кПа (7,0 бар)

-700 кПа (-7,0 бар)

700 кПа (7,0 бар)

7,0 кПа (0,07 бар)

±0,0325 2) ±0,05

±0,0375 2) ±0,055

100:1

STF83F

700 кПа (7,0 бар)

-700 кПа (-7,0 бар)

700 кПа (7,0 бар)

7,0 кПа (0,07 бар)

±0,0325 2) ±0,05

±0,0375 2) ±0,055

100:1

STR82D

100 кПа (1000 мбар)

-100 кПа (-1000 мбар)

100 кПа (1000 мбар)

1,0 кПа (10 мбар)

±0,065

±0,070

100:1

STR83D

700 кПа (7,0 бар)

-700 кПа (-7,0 бар)

700 кПа (7,0 бар)

7,0 кПа (0,07 бар)

±0,065

±0,070

100:1

STR84G

3500 кПа (35 бар)

-100 кПа (-1,0 бар)

3500 кПа (35 бар)

35 кПа (0,35 бар)

±0,065

±0,070

100:1

STR87G

21000 кПа (210 бар)

-100 кПа (-1,0 бар)

21000 кПа (210 бар)

210 кПа (2,1 бар)

±0,065

±0,070

100:1

Условное обозначение модификации 1)

Верхний предел измерений P втах

Нижний предел измерений

Максимальная ширина диапазона измерений

Минимальная ширина диапазона измерений

Пределы допускаемой приведенной к верхнему пределу измерений Рвтах основной погрешности измерений давления ±у, %

Коэффициент перенастройки

по цифровому выходу

по аналоговому выходу

STR84A

3500 кПа (35 бар)

0,0 кПа (0,0 мбар)

3500 кПа (35 бар)

35 кПа (0,35 бар)

±0,065

±0,070

100:1

STA725

STA72S

104 кПа (1040 мбар)

0,0 кПа (0,0 мбар)

104 кПа (1040 мбар)

26 кПа (260 мбар)

±0,065

±0,070

4:1

STA745

STA74S

3500 кПа (35 бар)

0,0 кПа (0,0 бар)

3500 кПа (35 бар)

35 кПа (0,35 бар)

±0,065

±0,070

100:1

STA77S

21000 кПа (210 бар)

0,0 кПа (0,0 бар)

21000 кПа (210 бар)

210 кПа (2,1 бар)

±0,065

±0,070

100:1

STG735

STG73S

STG735C

350 кПа (3,5 бар)

-100 кПа (-1,0 бар)

350 кПа (3,5 бар)

3,5 кПа (35 мбар)

±0,065

±0,070

100:1

STG745

STG74S

STG745C

3500 кПа (35 бар)

-100 кПа (-1,0 бар)

3500 кПа (35 бар)

35 кПа (0,35 бар)

±0,065

±0,070

100:1

STG775

STG77S

STG775C

21000 кПа (210 бар)

-100 кПа (-1,0 бар)

21000 кПа (210 бар)

210 кПа (2,1 бар)

±0,065

±0,070

100:1

STG78S

42000 кПа (420 бар)

-100 кПа (-1,0 бар)

42000 кПа (420 бар)

420 кПа (4,2 бар)

±0,065

±0,070

100:1

STG79S

69000 кПа (690 бар)

-100 кПа (-1,0 бар)

69000 кПа (690 бар)

690 кПа (6,9 бар)

±0,065

±0,070

100:1

STD725

100 кПа (1000 мбар)

-100 кПа (-1000 мбар)

100 кПа (1000 мбар)

1 кПа (10 мбар)

±0,065

±0,070

100:1

Условное обозначение модификации 1)

Верхний предел измерений P втах

Нижний предел измерений

Максимальная ширина диапазона измерений

Минимальная ширина диапазона измерений

Пределы допускаемой приведенной к верхнему пределу измерений Рвтах основной погрешности измерений давления ±у, %

Коэффициент перенастройки

по цифровому выходу

по аналоговому выходу

STD725C

100 кПа (1000 мбар)

-100 кПа (-1000 мбар)

100 кПа (1000 мбар)

1 кПа (10 мбар)

±0,065

±0,070

100:1

STD735

700 кПа (7,0 бар)

-700 кПа (—7,0 бар)

700 кПа (7,0 бар)

7 кПа (0,07 бар)

±0,065

±0,070

100:1

STD735C

700 кПа (7,0 бар)

-700 кПа (—7,0 бар)

700 кПа (7,0 бар)

7 кПа (0,07 бар)

±0,065

±0,070

100:1

STD775

21000 кПа (210 бар)

-700 кПа (-7,0 бар)

21000 кПа (210 бар)

210 кПа (2,1 бар)

±0,065

±0,070

100:1

STD775C

21000 кПа (210 бар)

-700 кПа (-7,0 бар)

21000 кПа (210 бар)

210 кПа (2,1 бар)

±0,065

±0,070

100:1

STF725

STF72P

100 кПа (1000 мбар)

-100 кПа (-1000 мбар)

100 кПа (1000 мбар)

1,0 кПа (10 мбар)

±0,065

±0,070

100:1

STF735

STF73P

700 кПа (7,0 бар)

-700 кПа (-7,0 бар)

700 кПа (7,0 бар)

7,0 кПа (0,07 бар)

±0,065

±0,070

100:1

STR735D

700 кПа (7,0 бар)

-700 кПа (-7,0 бар)

700 кПа (7,0 бар)

6,2 кПа (0,062 бар)

±0,075

±0,080

100:1

STR745G

3500 кПа (35 бар)

-100 кПа (-1,0 бар)

3500 кПа (35 бар)

35 кПа (0,35 бар)

±0,075

±0,080

100:1

STG73SP

700 кПа (7,0 бар)

-100 кПа (-1,0 бар)

700 кПа (7,0 бар)

7,0 кПа (0,07 бар)

±0,065

±0,070

100:1

Условное обозначение модификации 1)

Верхний предел измерений P втах

Нижний предел измерений

Максимальная ширина диапазона измерений

Минимальная ширина диапазона измерений

Пределы допускаемой приведенной к верхнему пределу измерений Рвтах основной погрешности измерений давления ±у, %

Коэффициент перенастройки

по цифровому выходу

по аналоговому выходу

1) Датчики STG, STA, STD могут комплектоваться мембранными разделителями с или без капилляров для подключения к технологическому процессу. В этом случае датчики сдаются в поверку в комплекте с мембранными разделителями и точность комплекта выбирается из таблицы 3 или из дополнительного ряда ±0,1 %; ±0,15 %, ±0,25 %; ±0,5 % с указанием значения в паспорте завода -изготовителя.

2) Для датчиков давления серии ST800 с опцией повышенной точности.

3) Для модификации STD810:

- Пределы допускаемой приведенной к верхнему пределу измерений основной погрешности измерений давления ±0,1 %.

Минимальная ширина диапазона измерений 500 Па (от 0 до 5,0 мбар). Коэффициент перенастройки 5:1;

- Пределы допускаемой приведенной к верхнему пределу измерений основной погрешности измерений давления ±0,15 %.

Минимальная ширина диапазона измерений 333 Па (от 0 до 3,33 мбар). Коэффициент перенастройки 7,5:1;

- Пределы допускаемой приведенной к верхнему пределу измерений основной погрешности измерений давления ±0,25 %.

Минимальная ширина диапазона измерений 200 Па (от 0 до 2,0 мбар). Коэффициент перенастройки 12,5:1;

- Пределы допускаемой приведенной к верхнему пределу измерений основной погрешности измерений давления ±0,5 %.

Минимальная ширина диапазона измерений 100 Па (от 0 до 1,0 мбар). Коэффициент перенастройки 25:1.

Таблица 4 - Коэффициенты для расчета пределов допускаемой приведенной к верхнему пределу измерений основной погрешности измерений давления ±у, %, при уменьшении диапазона измерений, и пределов допускаемой приведенной к верхнему пределу измерений дополнительной

погрешности измерений давления, вызванной влиянием температуры окружающей среды, yt, %, и статическим давлением, ус %

Условное обозначение модификации

Коэффициенты для расчета у

Коэффициенты для расчета

Yt

Коэффициенты для расчета ус

A, %

B, %

C

D, %

E, %

F, %

G, %

STA722

0,015

0,05

12 кПа (120 мбар)

0,065

0,045

-

-

STA72L

0,015

0,05

18,7 кПа (187 мбар)

0,065

0,100

-

-

STA740

0,015

0,05

140 кПа (1,4 бар)

0,05

0,010

-

-

STA74L

0,015

0,05

140 кПа (1,4 бар)

0,05

0,015

-

-

STA77L

0,015

0,05

3500 кПа (35 бар)

0,05

0,010

-

-

STG730

0,025

0,04

14 кПа (0,14 бар)

0,06

0,005

-

-

STG73L

0,025

0,04

28 кПа (0,28 бар)

0,06

0,010

-

-

STG740

0,025

0,04

100 кПа (1,0 бар)

0,05

0,007

-

-

STG74L

0,025

0,04

100 кПа (1,0 бар)

0,05

0,010

-

-

STG770

0,025

0,04

2070 кПа (20,7 бар)

0,05

0,010

-

-

STG77L

0,025

0,04

2410 кПа (24,1 бар)

0,05

0,015

-

-

STG78L

0,025

0,04

3450 кПа (34,5 бар)

0,05

0,050

-

-

STG79L

0,025

0,04

6900 кПа (69 бар)

0,15

0,100

-

-

STD720

0,0125

0,0375

6,25 кПа (62,5 мбар)

0,05

0,020

0,100

0,010

STD730

0,0125

0,0375

175 кПа (1,75 бар)

0,065

0,010

0,100

0,010

STD770

0,0125

0,0375

2100 кПа (21 бар)

0,065

0,010

0,100

0,010

STF724

0,0125

0,0375

6,25 кПа (62,5 мбар)

0,026

0,040

0,095

0,010

STF72F

0,0125

0,0375

6,25 кПа (62,5 мбар)

0,050

0,020

0,025

0,005

STF732

0,0125

0,0375

17 кПа (1,7 бар)

0,075

0,075

0,095

0,010

STF73F

0,0125

0,0375

17 кПа (1,7 бар)

0,065

0,010

0,026

0,004

STR73D

0,025

0,05

24,9 кПа (0,249 бар)

0,275

1,200

-

-

STR74G

0,025

0,05

140 кПа (1,4 бар)

-

-

-

-

STA82L

0,015

0,04

18,7 кПа (187 мбар)

0,05

0,080

-

-

STA822

0,015

0,04

12 кПа (120 мбар)

0,05

0,040

-

-

STA840

0,015

0,04

140 кПа (1,4 бар)

0,025

0,005

-

-

STA84L

0,015

0,04

140 кПа (1,4 бар)

0,025

0,007

-

-

Условное обозначение модификации

Коэффициенты для расчета у

Коэффициенты для расчета Yt

Коэффициенты для расчета ус

A, %

B, %

C

D, %

E, %

F, %

G, %

STA87L

0,015

0,04

3500 кПа (35 бар)

0,025

0,007

-

-

STA8221)

0,015

0,01

12 кПа (120 мбар)

0,050

0,04

-

-

STA8401)

0,015

0,01

140 кПа (1,4 бар)

0,025

0,005

-

-

STA84L1)

0,015

0,01

140 кПа (1,4 бар)

0,025

0,007

-

-

STA87L1)

0,015

0,01

3500 кПа (35 бар)

0,025

0,007

-

-

STG830

0,015

0,04

7 кПа (0,07 бар)

0,030

0,003

-

-

STG83L

0,015

0,04

21 кПа (0,21 бар)

0,030

0,006

-

-

STG840

0,015

0,04

100 кПа (1,0 бар)

0,025

0,004

-

-

STG84L

0,015

0,04

100 кПа (1,0 бар)

0,025

0,007

-

-

STG870

0,015

0,04

2070 кПа (20,7 бар)

0,025

0,005

-

-

STG87L

0,015

0,04

2070 кПа (20,7 бар)

0,025

0,010

-

-

STG88L

0,015

0,04

3450 кПа (34,5 бар)

0,025

0,010

-

-

STG89L

0,015

0,04

6900 кПа (69 бар)

0,025

0,010

-

-

STG8301)

0,015

0,01

7 кПа (0,07 бар)

0,030

0,003

-

-

STG83L1)

0,010

0,015

21 кПа (0,21 бар)

0,030

0,006

-

-

STG8401)

0,015

0,01

100 кПа (1,0 бар)

0,025

0,004

-

-

STG84L1)

0,015

0,01

100 кПа (1,0 бар)

0,025

0,007

-

-

STG8701)

0,015

0,01

2070 кПа (20,7 бар)

0,025

0,005

-

-

STG87L1)

0,015

0,01

2070 кПа (20,7 бар)

0,025

0,001

-

-

STG88L1)

0,015

0,01

3450 кПа (34,5 бар)

0,025

0,001

-

-

STG89L1)

0,015

0,025

6900 кПа (69 бар)

0,025

0,001

-

-

STD810

0,010

0,025

250 Па (2,5 мбар)

0,070

0,040

0,050

0,075

STD820

0,0125

0,025

6,25 кПа (62,5 мбар)

0,025

0,007

0,080

0,007

STD830

0,0125

0,0375

103 кПа (1,03 бар)

0,025

0,01

0,075

0,0075

STD870

0,0125

0,0375

1400 кПа (14 бар)

0,025

0,006

0,075

0,0075

STD8201)

0,0125

0,0125

6,25 кПа (62,5 мбар)

0,025

0,007

0,080

0,007

STD8301)

0,0125

0,02

103 кПа (1,03 бар)

0,025

0,010

0,075

0,0075

STD8701)

0,015

0,02

1400 кПа (14 бар)

0,025

0,006

0,075

0,0075

STF828

0,0125

0,025

6,25 кПа (62,5 мбар)

0,210

0,040

0,095

0,010

Условное обозначение модификации

Коэффициенты для расчета у

Коэффициенты для расчета Yt

Коэффициенты для расчета ус

A, %

B, %

C

D, %

E, %

F, %

G, %

STF82F

0,0125

0,025

6,25 кПа (62,5 мбар)

0,025

0,007

0,025

0,005

STF832

0,0125

0,0375

103 кПа (1,03 бар)

0,075

0,050

0,095

0,010

STF83F

0,0125

0,0375

103 кПа (1,03 бар)

0,025

0,004

0,026

0,004

STF8281)

0,0125

0,0125

6,25 кПа (62,5 мбар)

0,210

0,040

0,095

0,010

STF82F1)

0,0125

0,0125

6,25 кПа (62,5 мбар)

0,025

0,007

0,025

0,005

STF8321)

0,0125

0,0200

103 кПа (1,03 бар)

0,075

0,050

0,095

0,010

STF83F1)

0,0125

0,0200

103 кПа (1,03 бар)

0,025

0,004

0,026

0,004

STR82D

0,015

0,05

12,5 кПа (125 мбар)

0,175

1,000

-

-

STR83D

0,015

0,05

210 кПа (2,1 бар)

0,025

0,028

-

-

STR84G

0,015

0,05

140 кПа (1,4 бар)

-

-

-

-

STR87G

0,015

0,05

2100 кПа (21 бар)

-

-

-

-

STR84A

0,015

0,05

140 кПа (1,4 бар)

-

-

-

-

STA725

0,015

0,05

16 кПа (160 мбар)

0,075

0,060

-

-

STA72S

0,015

0,05

24 кПа (240 мбар)

0,075

0,120

-

-

STA745

0,015

0,05

207 кПа (2,07 бар)

0,075

0,015

-

-

STA74S

0,015

0,05

207 кПа (2,07 бар)

0,075

0,020

-

-

STA77S

0,015

0,05

4137 кПа (41,37 бар)

0,075

0,015

-

-

STG735

0,025

0,04

21 кПа (0,21 бар)

0,070

0,008

-

-

STG735C

0,025

0,04

21 кПа (0,21 бар)

0,070

0,008

-

-

STG73S

0,025

0,04

40 кПа (0,4 бар)

0,100

0,015

-

-

STG745

0,025

0,04

170 кПа (1,7 бар)

0,075

0,013

-

-

STG745C

0,025

0,04

170 кПа (1,7 бар)

0,075

0,013

-

-

STG74S

0,025

0,04

170 кПа (1,7 бар)

0,100

0,020

-

-

STG775

0,025

0,04

2410 кПа (24,1 бар)

0,075

0,013

-

-

STG775C

0,025

0,04

2410 кПа (24,1 бар)

0,075

0,013

-

-

STG77S

0,025

0,04

2410 кПа (24,1 бар)

0,100

0,025

-

-

STG78S

0,025

0,04

4200 кПа (42 бар)

0,100

0,070

-

-

STG79S

0,025

0,04

8600 кПа (86 бар)

0,200

0,170

-

-

STD725

0,0125

0,0525

6,25 кПа (62,5 мбар)

0,050

0,025

0,100

0,020

Условное обозначение модификации

Коэффициенты для расчета у

Коэффициенты для расчета

Yt

Коэффициенты для расчета ус

A, %

B, %

C

D, %

E, %

F, %

G, %

STD725C

0,0125

0,0525

6,25 кПа (62,5 мбар)

0,050

0,025

0,100

0,020

STD735

0,0125

0,0525

175 кПа (1,75 бар)

0,070

0,015

0,100

0,020

STD735C

0,0125

0,0525

175 кПа (1,75 бар)

0,070

0,015

0,100

0,020

STD775

0,0125

0,0525

2100 кПа (21 бар)

0,070

0,015

0,100

0,020

STD775C

0,0125

0,0525

2100 кПа (21 бар)

0,070

0,015

0,100

0,020

STF725

0,0125

0,0575

6,25 кПа (62,5 мбар)

0,280

0,045

0,110

0,0125

STF72P

0,0125

0,0575

6,25 кПа (62,5 мбар)

0,055

0,025

0,030

0,0070

STF735

0,0125

0,0575

170 кПа (1,7 бар)

0,080

0,080

0,110

0,0125

STF73P

0,0125

0,0575

170 кПа (1,7 бар)

0,070

0,015

0,032

0,0050

STR735D

0,025

0,05

31,1 кПа (0,311 бар)

0,275

1,200

-

-

STR745G

0,025

0,05

170 кПа (1,7 бар)

-

-

-

-

STG73SP

0,025

0,04

170 кПа (1,7 бар)

0,075

0,065

-

-

1) Для датчиков давления серии ST800 с опцией повышенной точности.

Таблица 5 - Основные технические характеристики датчиков

Наименование характеристики

Значение

Цифровые интерфейсы

HART, Honeywell Digitally Enhanced (DE), FOUNDATION™ Fieldbus

Максимальное статическое давление для датчиков разности давлений, МПа:

- для модификаций STD7XX и STD820, STD830, STD870

- для модификаций STD820, STD830, STD870 c опцией на

высокое статическое давление

31

42

Напряжение питания постоянного тока, В

от 10,8 до 42,4

Потребляемая мощность, Вт, не более

0,8

Рабочие условия измерений:

- температура окружающего воздуха 1), °С

- датчиков

- ЖК-дисплея

- относительная влажность воздуха, %

от -40 до +85 от -50 до +85 2) от -60 до +85 2) от -20 до +70 до 100

Маркировка взрывозащиты

Ga Ex ia IIC T4 X 2Ex nA IIC T4 Gc X Ga/Gb Ex d IIC T5 X Ga/Gb Ex d IIC T6 X Ex tb IIIC T95°C Db X

Масса, кг, не более

14,5 3)

Габаритные размеры (ширинахдлинахвысота), мм, не более

126x110x199 3)

Средняя наработка на отказ, ч

220000

Средний срок службы, лет

25

1) При температуре окружающей среды менее минус 20 °С на дисплее может снижаться контрастность и скорость обновления без потери работоспособности дисплея.

2) Для датчиков с опцией с расширенным рабочим диапазоном температур.

3) В зависимости от модификации.

Знак утверждения типа

наносится в виде наклейки на прикрепленную к датчику табличку и на титульный лист паспорта.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Датчик давления SmartLine ST700 (ST800)*

-

1 шт.

Методика поверки

ИЦРМ-МП-288-19

1 экз.**

Паспорт

-

1 экз.

Комплект монтажных частей*

-

1 шт.

Пользовательский интерфейс*

-

1 шт.

ПО*

-

1 шт.

* В зависимости от заказа, опросного листа.

* * Допускается в электронном виде.

Сведения о методах измерений

приведены в разделе «Методы измерений» паспорта.

Нормативные документы

ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»

Другие Датчики давления

82788-21
Датчики давления EPS1
"GHM Messtechnik GmbH", Германия
Датчики давления EPS1 (далее - датчики) предназначены для измерений избыточного давления различных сред (жидкость, газ).
83205-21
PIEZUS Датчики давления
Общество с ограниченной ответственностью "Пьезус" (ООО "Пьезус"), г. Москва
Датчики давления PIEZUS (далее - датчики) предназначены для непрерывного преобразования значения измеряемого параметра - избыточного (в том числе разрежения), абсолютного давления, разности давлений нейтральных и агрессивных газообразных и жидких сре...
83293-21
РВМН Датчики давления
Фирма "Fedegari Autoclavi S.p.A", Италия
Датчики давления РВМН (далее по тексту - датчики) предназначены для непрерывных измерений и преобразований абсолютного давления в унифицированный выходной сигнал в виде силы постоянного тока.
84396-22
СЕНСОР-М Датчики давления микропроцессорные
Частное производственно-торговое унитарное предприятие "Белсенсор" (Частное предприятие "Белсенсор"), Республика Беларусь
Датчики давления микропроцессорные СЕНСОР-М (далее - датчики) предназначены для преобразования избыточного давления, разрежения или разности давлений в электрический унифицированный аналоговый выходной сигнал и (или) цифровой выходной сигнал (интерфе...
84579-22
ESPS 3000 Sensor Series Датчики давления
Фирма Enivrex AS, Норвегия
Датчики давления ESPS3000 Sensor Series (далее - датчики) предназначены для измерения избыточного давления различных сред: гидравлического масла и забортной воды.
