Тахографы "ШТРИХ-ТахоRUS"
| Номер в ГРСИ РФ: | 82789-21 |
|---|---|
| Категория: | Тахографы |
| Производитель / заявитель: | АО "Концерн "Автоматика", г.Москва |
Тахографы «ШТРИХ-ТахоЯиБ» (далее - тахографы) предназначены для измерений навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС/GPS; измерений количества электрических импульсов от датчиков движения, определения на их основе координат потребителя, скорости, пройденного пути автотранспортных средств, интервала времени, синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока средства криптографической защиты информации (далее - СКЗИ) при работе по сигналам ГНСС ГЛОНАСС/GPS.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 82789-21 |
| Наименование | Тахографы |
| Модель | "ШТРИХ-ТахоRUS" |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 26.08.2026 |
Производитель / Заявитель
Акционерное общество "Концерн "Автоматика" (АО "Концерн "Автоматика"), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 7 лет |
| Зарегистрировано поверок | 11 |
| Найдено поверителей | 4 |
| Успешных поверок (СИ пригодно) | 11 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 82789-21: Описание типа СИ | Скачать | 428.1 КБ | |
| 82789-21: Методика поверки 842-20-04 МП | Скачать | 5.8 MБ |
Описание типа
Назначение
Тахографы «ШТРИХ-TaxoRUS» (далее - тахографы) предназначены для измерений навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС/GPS; измерений количества электрических импульсов от датчиков движения, определения на их основе координат потребителя, скорости, пройденного пути автотранспортных средств, интервала времени, синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока средства криптографической защиты информации (далее - СКЗИ) при работе по сигналам ГНСС ГЛОНАСС/GPS.
Описание
Принцип действия тахографов основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и GPS на частоте L1 навигационным модулем ГНСС, а также подсчете электрических импульсов от датчиков движения, количество которых пропорционально пройденному автотранспортным средством пути. Расчет характеристических коэффициентов тахографов при установке на этапе эксплуатации на колесных транспортных средствах, осуществляется в соответствии с руководством по эксплуатации.
Навигационный модуль ГНСС определяет координаты и скорость автотранспортного средства и синхронизирует внутреннюю шкалу времени блока СКЗИ с национальной шкалой координированного времени UTC(SU) по сигналам ГНСС. Результаты измерений блока СКЗИ в неизменном виде выгружаются на внешние носители, отображаются в графическом виде и на чеке.
Электрические импульсы от датчиков движения поступают в электронный блок тахографов, где обрабатываются микропроцессором по заданным алгоритмам.
Результаты сохраняются в энергонезависимой памяти тахографов, выгружаются на внешние носители, подписанные электронной подписью, отображаются в графическом виде и на чеке.
Конструктивно тахографы состоят из моноблока с блоком СКЗИ и навигационной антенны. На лицевой панели тахографов расположены дисплей, органы управления, крышка термопринтера и слоты для установки электронных карт. Блок СКЗИ состоит из навигационного модуля ГНСС, криптографического сопроцессора, управляющего микроконтроллера, встроенного резервного источника электропитания и энергонезависимой памяти, совмещенных в одном корпусе.
Метрологические характеристики тахографов обеспечиваются при работе с импульсными датчиками движения, имеющими следующие параметры выходного сигнала:
- количество импульсов на один километр пройденного пути: от 1000 до 64255;
- амплитуда логической единицы не менее 3,8 В (максимальное значение указано в технических условиях);
- минимальная длительность импульса не менее 200 мкс;
- амплитуда логического нуля не более 3 В (минимальное значение указано в технических условиях);
- время нарастания (спада) фронта импульса (от 10 до 90 %) не более 40 мкс;
Тахографы выпускаются в модификации SM 100.42.00.00.14 (исполнение 15).
Метрологические характеристики тахографов обеспечиваются только при работе с блоками СКЗИ, соответствующими приказу Минтранса РФ от 20.10.2020 № 440, утвержденного типа, имеющими свидетельство о поверке с неистекшим сроком действия и обладающими метрологическими и техническими характеристиками, приведенными в таблице 1.
Таблица 1 - Метрологическими и техническими характеристиками блоков СКЗИ
|
Наименование характеристики |
Значение |
|
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м |
±3 |
|
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м |
±15 |
|
Пределы допускаемой абсолютной погрешности измерения скорости* в диапазоне скоростей от 0 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, км/ч |
±2 |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с |
±2 |
|
Рабочие условия эксплуатации |
не хуже рабочих условий эксплуатации тахографа |
|
Суммарное время срока службы и срока хранения |
не более интервала между поверками |
|
* плановая составляющая | |
После окончании срока действия ключей блока СКЗИ он выдает информацию тахографу о блокировке ключей, прекращая электронную подпись измеряемых данных. Для продолжения эксплуатации тахографа необходимо, согласно эксплуатационной документации, заменить блок СКЗИ на аналогичный активированный блок, имеющий свидетельство о поверке с не истекшими сроком действия.
Тахографы обеспечивают дискретности выдачи измеренных данных, приведенные в таблице 2.
Таблица 2 - Дискретности выдачи тахографом измеренных данных
|
Наименование источника информации |
Дискретность выдачи |
|
Файл блока СКЗИ |
координаты (широта и долгота): 0,00000001 о координаты (высота): 1 м скорость: 1 км/ч время: 1 с |
|
Файл тахографа для выгрузки на внешние носители данных |
пройденный путь: 1 км скорость: 1 км/ч интервал времени: 1 мин время: 1 с |
|
Чек контрольный |
пройденный путь: 1 км скорость: 1 км/ч интервал времени: 1 мин время: 1 мин координаты (широта и долгота): 0,00000001° |
|
Дисплей |
координаты (широта и долгота): 0,0001о скорость: 1 км/ч время блока СКЗИ: 1 с время тахографа: 1 мин пройденный путь: 0,1 км |
На корпус тахографа знак поверки не наносится. Общий вид тахографа представлен на рисунке 1.

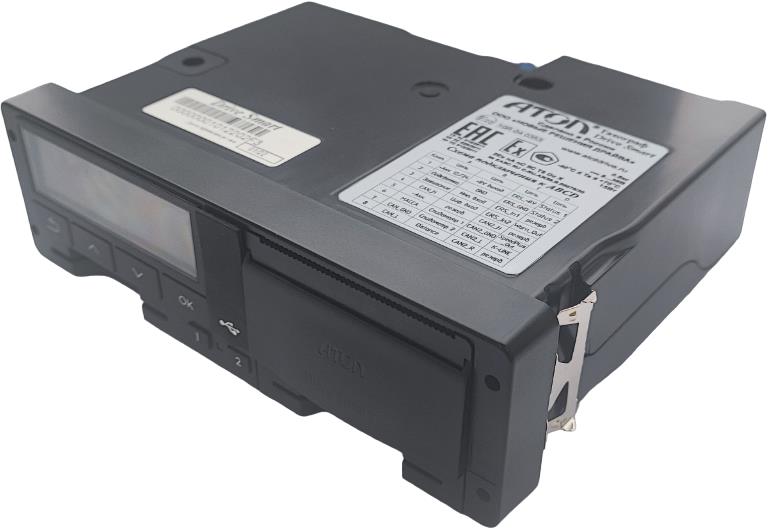

Рисунок 1 - Общий вид тахографа
Рисунок 2 - Схема пломбировки от несанкционированного доступа и место нанесения знака утверждении типа
Программное обеспечение
Тахографы работают под управлением специализированного программного обеспечения (далее - ПО).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 3 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Основная плата: V.1372 Дополнительная плата: V.312 |
|
Номер версии (идентификационный номер ПО) |
Основная плата: не ниже V.1372 дополнительная плата: не ниже V.312 |
Технические характеристики
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) измерений интервала времени в диапазоне от 60 до 86400 с, с |
±4 |
|
Пределы допускаемой абсолютной погрешности измерений скорости* в диапазоне от 20 до 180 км/ч по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3, км/ч |
±2 |
|
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) измерений скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения, км/ч |
±2 |
|
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3, м |
±3 |
|
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3, м |
±15 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Доверительные границы относительной инструментальной погрешности (при доверительной вероятности 0,95) измерений пройденного пути в диапазоне от 1 до 9 999 999,9 км, % |
±1 |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с |
±2 |
|
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигналам ГНСС ГЛОНАСС/GPS, с |
±2 |
|
* плановая составляющая | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Питание от источника питания постоянного тока, В |
от 8 до 35 |
|
Масса, кг, не более |
1 |
|
Габаритные размеры, мм, не более | |
|
длина |
188 |
|
ширина |
198 |
|
высота |
60 |
|
Рабочие условия эксплуатации: | |
|
температура окружающего воздуха, °С |
от -40 до +70 |
|
относительная влажность окружающего воздуха при температуре 20°С, %, | |
|
не более |
80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом, на корпус тахографов в виде наклейки.
Комплектность
Таблица 6 - Комплектность тахографов
|
Наименование |
Обозначение |
Количество |
|
Тахограф |
«ШТРИХ-ТахоRUS» |
1 шт. |
|
Комплект монтажный |
— |
1 к-т |
|
Антенна ГЛОНАСС/GPS |
— |
1 шт. |
|
Руководство по эксплуатации. Часть 1 |
— |
1 шт. |
|
Руководство по эксплуатации. Часть 2 |
— |
CD-диск |
|
Руководство по эксплуатации. Часть 3 |
— |
CD-диск |
|
Руководство по эксплуатации. Часть 4 |
— |
CD-диск |
|
Паспорт |
SM 10042.00.00-01 ПС АВ |
1 шт. |
|
Методика поверки |
842-20-04 МП |
CD-диск |
Сведения о методах измерений
приведены в документе «Тахограф «ШТРИХ-TaxoRUS». Руководство по эксплуатации», часть 1, раздел «Режим эксплуатации», п. 3.
Нормативные документы
Приказ Росстандарта № 1621 от 31.07.2018 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
ТУ 4573-066-52375904-2013 Тахографы «ШТРИХ-ТахоRUS». Технические условия
Приказ Министерства транспорта РФ от 28 октября 2020 № 440 «Об утверждении требований к тахографам, устанавливаемым на транспортные средства, категорий и видов транспортных средств, оснащаемых тахографами, правил использования, обслуживания и контроля работы тахографов, установленных на транспортные средства» (п. 47.1, п. 47.3,
п. 47.7, п. 47.9, п. 47.11, п. 47.12, п. 47.13)
