Дозиметры-радиометры МКС-РМ1403
| Номер в ГРСИ РФ: | 82802-21 |
|---|---|
| Категория: | Дозиметры |
| Производитель / заявитель: | УП "Атомтех", Беларусь, г.Минск |
Дозиметры-радиометры МКС-РМ1403 (далее - дозиметры) предназначены для измерения мощности амбиенгного эквивалента дозы П*(10) (далее - МЭД) рентгеновского и гамма-излучений (далее - фотонного излучения) и нейтронного излучения, амбиентного эквивалента дозы Н*(10) (далее - ЭД) фотонного излучения, накопления и хранения сцинтилляционных систров гамма-излучения, идентификации радионуклидного состава вещества, измерения плотности потока альфа- и бета-излучений, а также ;игя поиска, обнаружения и локализации радиоактивных материалов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 82802-21 |
| Действует | по 17.03.2030 |
| Наименование | Дозиметры-радиометры |
| Модель | МКС-РМ1403 |
| Приказы |
№1874 от
03.09.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 71a1e87e-fdef-7965-6f7d-901fbc40e504 |
Производитель / Заявитель
ООО "Радметрон", БЕЛАРУСЬ, 220040, г. Минск, ул. М. Богдановича, 112-3н, кабинет 53
БЕЛАРУСЬ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
82802-21: Описание типа
2023-82802-21.pdf
|
Скачать | 3.3 MБ | |
|
82802-21: Методика поверки
2021-mp82802-21.pdf
|
Скачать | 5.8 MБ | |
|
82802-21: Описание типа
2025-82802-21.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Дозиметры-радиометры МКС-РМ 1403 (далее - дозиметры) предназначены для измерения мощности амбиентного эквивалента дозы II*( 10) (далее - МЭД) рентгеновского и гамма-излучений (далее - фотонного излучения) и нейтронного излучения, амбиентного эквивалента дозы Н*(10) (далее - ЭД) фотонного излучения, накопления и хранения сцинтилляционных спектров гамма-излучения, идентификации радионуклидного состава вещества, измерения плотности потока альфа- и бета-излучений, а также для поиска, обнаружения и локализации радиоактивных материалов.
Область применения: дозиметры могуч' использоваться для измерения радиоактивных излучений, для поиска pi обнаружения радиоактивных веществ и специальных ядср-ных материалов в составе систем защиты АЭС, радио-химических производств, при хранении ядерных материалов, в службах спецконтроля таможенных учреждений и службами радиационной безопасности других министерств и ведомств.
Описание
Принцип действия дозиметров в режиме измерения основан на подсчете числа импульсов, поступающих с выходов детекторов, и вычислении МЭД при измерении фотонного или нейтронного излучения, плотности потока при измерении альфа-, бета-излучений.
В режиме поиска дозиметр осуществляет сравнение числа импульсов, поступающих с выходов блоков детектирования, с пороговым значением, рассчитанным на основе измерения текущего радиационного фона (полученного при калибровке прибора) и установленных коэффициентов.
Дозиметр состоит из блока детектирования и обработки информации БДОИ-РМ1403 (далее - БДОИ) или блока отображения информации БОИ-РМ1403 (далее - БОИ) или блока отображения информации со встроенным модулем Bluetooth БОИ-РМ1403-01 (далее - БОИ-01) и внешних блоков детектирования:
блока детектирования гамма-излучения со счетчиком Гейгера-Мюллера БДГ2-РМ1403 (далее - БДГ2);
блока детектирования гамма-излучения БДГЗ-РМ14ОЗ (далее - БДГЗ);
блока де тектирования нейтронного излучения БДН-РМ1403 (далее БДИ);
блока детектирования альфа-, бета-излучений БДАБ РМ1403 (далее -БДАБ).
Внешние блоки детектирования выполнены в виде отдельных, конструктивно законченных блоков и подключаются к БДОИ, БОИ (БОИ-01) или персональному компьютеру (далее - ПК) с помощью кабеля.
Функции, выполняемые БДОИ и внешними блоками детектирования при подключении их к БДОИ, БОИ (БОИ-01) или ПК, приведены в таблице 1.
Таблица 1
|
Наименование выполняемой функции |
БДОИ |
БОИ (БОИ-01) |
Внешние блоки детектирования | |||
|
БДГ2 |
БДГЗ |
БДН |
БД Л Б | |||
|
Программирование внешних блоков детектирования и вывод информации на дисплей |
4- |
4- |
— |
— |
— |
— |
|
Регистрация фотонного излучения: |
■ • | |||||
|
измерение МЭД |
4- |
— |
+ |
4- |
— |
— |
|
измерение ЭД |
— |
— |
4- |
— |
— |
— |
|
поиск источников гамма-излучения |
+ |
—• |
+ |
+ |
— |
— |
|
накопление сцинтилляционных спектров гамма-излучения |
4- |
— |
— |
4- |
— |
- |
|
идентификация радионуклидного состава вещества |
+ |
- |
— |
4- | ||
|
Регистрация нейтронного излучения: | ||||||
|
измерение МЭД |
— |
— |
— |
— |
+ |
— |
|
поиск источников нейтронного излучения |
— |
— |
— |
— |
4- |
— |
|
Регистрация альфа-, бета-излучений: | ||||||
|
измерение плотности потока альфа-, бета-излучений |
— |
— |
— |
— |
— |
4- |
|
поиск источников альфа-, бета-излучений |
- |
— |
— |
— |
4' | |
Внешние блоки детектирования, в зависимости от назначения, осуществляют измерение ЭД фотонного излучения, МЭД фотонного или нейтронного излучения, плотности потока альфа- или бета-излучений и пересылают измеренные значения в БДОИ, БОИ (БОИ-01) или ПК.
БДОИ, БОИ (БОИ-01) или НК осуществляют программирование внешних блоков детектирования и вывод информации на дисплей. В состав БДОИ входит встроенный карманный персональный компьютер (КПК), сцинтилляционный блок гамма-дстсктора, блоки GPRS, GPS и Wi-Fi.
Питание БДОИ, БОИ (БОИ-01) и внешних подключаемых блоков детектирования осуществляется от двух встроенных аккумуляторных батарей постоянного тока напряжением 3,7 (-0,1 +0,5) В.
Программное обеспечение (далее по тексту — НО) является встроенным, метрологически значимая часть ПО и измеренные данные нс требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Метрологически значимым в дозиметре является ПО: ТИГР.00060.00.02, ТИГР.00046.00.00, ТИГР.00046.00.02.3, ТИГР.00046.00.02.8, ТИГР.00046.00.02.6, ТИГР.00046.00.02.5.

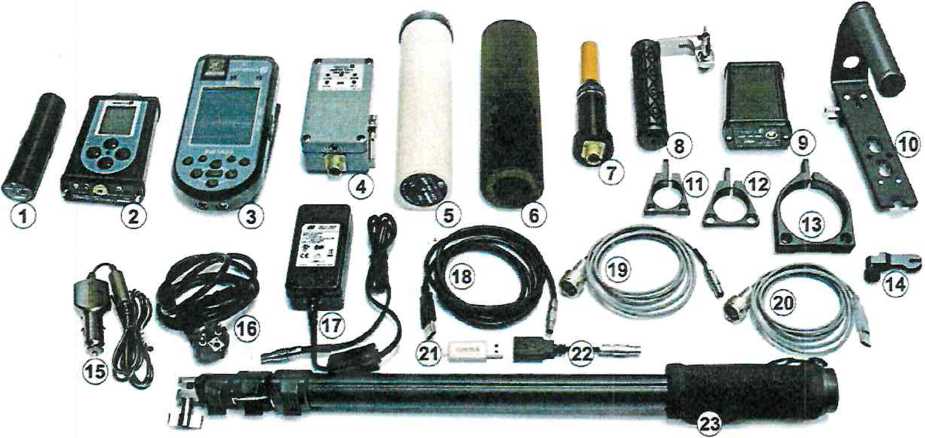

Фотография общего вида средств измерений представлена в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Диапазон измерений МЭД фотонного излучения: БДОИ БДГ2 БДГЗ |
от 0,1 до 100,0 мкЗв/ч: от 0,1 мкЗв/ч до 10,0 Зв/ч; от 0,1 до 40.0 мкЗв/ч |
|
Пределы допускаемой основной относительной погрешности при измерении МЭД фотонного излучения: | |
|
БДОИ |
±30 % (по линии 1' Cs в коллимированном излучении) |
|
БДГ2 |
±(20 + К/ И) %, где П - значение МЭД в мкЗв/ч; К - коэффициент, равный 2.0 мкЗв/ч |
|
БДГЗ |
±25 % (но линии *' Cs в коллимированном излучении) |
|
Диапазон измерений ЭД фотонного БДГ2 |
от 0.01 до 9999 мЗв |
|
Пределы допускаемой основной относительной погрешности при измерении ЭД фотонного излучения БДГ2 |
±10% |
|
Диапазон измерений МЭД нейтронного излучения БДН по Ри-ос-Вс в коллимированном излучении |
от 1 до 5000 мкЗв |
|
Пределы допускаемой основной относительной погрешности при измерении МЭД нейтронного излучения с БДН по Рн-ос-Вс в коллимированном излучении "4 t |
±(30 + К/ Н), % где Н - измеренная МЭД нейтронного излучения. мкЗв/ч; К - коэффициент, равный 10 мкЗв/ч |
|
Диапазон измерений плотности потока альфа-, бета-излучений (Ф) БДАБ: альфа-излучение бета-излучение |
от 1 до 5-1 О’ мин’1-ем’2 от 10 до Ю6 мин’1-ем’2’ |
|
11рсдслы допускаемой основной относительной погрешности при измерении плотности потока альфа-, бета-излучений БДАБ: | |
|
альфа-излучения |
±(20 + ААр) %, где (р плотность потока в -1 -2 мин -ем ; А коэффициент, равный 10 мин’1-ем’" |
|
бета-излучения |
±(20 + А/ср) %, где (р - плотность потока в мин’1-ем’2; А коэффициент, равный 100 мин’1-ем’2 |
|
Относительное энергетическое разрешение при регистрации сцинтилляционных спектров для энергии гамма-излучения 0,662 МэВ радионуклида I,7Cs, нс более: БДОИ БДГЗ |
7.5 % 8,5 % |
Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 3.
Таблица 3
|
Наименование характеристики |
Значение |
|
Диапазон установки и контроля порогового уровня МЭД фотонного излучения: БДОИ БДГ2 БДГЗ |
от 0,1 до 100,0 мкЗв/ч от 0,1 мкЗв/ч до 10,0 Зв/ч от 0,1 до 40,0 мкЗв/ч |
|
Дискретность установки порогового уровня МЭД фотонного излучения БДОИ, БДГ2, БДГЗ |
единица младшего индицируемого разряда |
|
Диапазон установки порогового уровня ЭД фотонного излучения БДГ2 |
от 0.01 до 9999 мЗв |
|
Дискретность установки порогового уровня фотонного излучения ЭД БДГ2 |
единица младшего индицируемого разряда |
|
Диапазон энергий регистрируемого фотонного излучения: БДОИ, БДГЗ БДГ2 |
от 0,05 до 3,0 МэВ от 0,03 до 3,0 МэВ |
|
Энергетическая зависимость в режиме измерения МЭД относительно энергии 0,662 МэВ (b'Cs) регистрируемого фотонного излучения БДГ2 в диапазоне энергий: от 30 до 48 кэВ св. 48 кэВ до 3,0 МэВ |
минус 40 % ±25% |
|
Диапазон энергий регистрируемого нейтронного излучения БДН |
от тепловых до 14 МэВ |
|
Диапазон энергий регистрируемого бета-излучения БДАБ |
от 0,15 до 3,5 МэВ |
|
Энергетическая зависимость и диапазон 1раничных энергий при регистрации бета-излучения БДАБ |
нс отличается от типовой зависимости более чем на ±30 % |
|
Чувствительност ь к фотонному излучению по b'Cs, не менее: БДОИ БДГЗ |
100 (имп./с)/(мкЗв/ч) 200 (имп./с)/(мкЗв/ч) |
|
Чувствительность БДН к нейтронному излучению, нс менее: для Ри-сс-Ве для тепловых нейтронов |
0,65 ими.•см-4,5 имп.-см" |
|
Чувствительность БДАБ к альфа- и бета-излучению, не менее: к альфа-излучению по 2’9Ри к бета-излучению по 90Sr-90Y |
3,0 ими.•см- 2,0 имп.-см" |
|
Предел допускаемой основной погрешности характеристики преобразования (интегральной нелинейности - ИНЛ) при регистрации сцинтилляционных спектров, не более: БДОИ БДГЗ |
1,0% 1,0% |
|
Пределы допускаемой дополнительной относительной почетности: | |
|
при изменении температуры окружающего воздуха от нормальной (20 ± 5) °C до минус 20 °C и от нормальной _доплюс 50 °C при относительной влажности окружающего воздуха 95 % при 35 °C |
±10%____ ±10% |
|
Наименование характеристики |
....... । Значение „ _____— |
|
при изменении напряжения питания от номинального 3,7 В до крайних значений 3,7 (-0,1; +0,5) В: _ БДИ, БДГЗ |
±1Ь % |
|
БДГ2, БДАБ |
1 5 % |
|
при воздействии магнитного ноля напряженностью 400 А/м |
ДО % |
|
при воздействии радиочастотных электромагнитных полей |
±10% |
|
Номинальное напряжение питания от источника постоянного тока БДОИ, БОИ (БОИ-01), БДГ2, БДГЗ, БДИ. БДАБ |
3,7 В |
|
Время непрерывной работы от заряженных аккумуляторных батарей (до появления информации на ЖКИ о разряде) в нормальных условиях эксплуатации без использования GPRS и Wi-Fi, нс менее: | |
|
при использовании БДОИ без внешних блоков детектирования |
12 ч |
|
при использовании БДОИ с внешними блоками детектирования |
8 ч |
|
при использовании БОИ или БОИ-1 с внешними блоками детектирования |
12 ч |
|
Рабочие условия эксплуатации: диапазон температуры окружающего воздуха относительная влажность окружающего воздуха при 35 °C атмосферное давление |
от минус 20 °C до плюс 50 °C нс более 95 % от 84 до 106,7 кПа |
|
Габаритные размеры, нс более: БДОИ БОИ (БОИ-01) БДГ2 БДГЗ БДИ БДАБ , |
82х180x61 мм 155x85x38 мм 162x040 мм 133x040 мм 230x063 мм 71х45х130 мм |
|
Масса составных частей дозиметра, не более: БДОИ БОИ (БОИ-01) БДГ2 БДГЗ БДИ БДАБ |
0,75 кг 0,45 кт 0,11 кг 0.20 кг 0,70 кт 0,45 кг |
|
Масса дозиметра в полном комплекте поставки в упаковке, нс более |
8,5 кг |
|
Средний срок службы, не мснсс |
10 лет |
|
Наработка на отказ, не менее |
20000 ч |
|
Среднее время восстановления, нс более |
60 мин |
Комплектность
Таблица 4
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Дозиметр-радиометр МКС-РМ1403 в составе: |
ТИГР.412118.046 |
1 |
Количество и тип блоков детектирования и принадлежностей, входящих в комплект поставки, указывается в карте заказа |
|
Блок детектирования и обработки информации БДОИ-РМ1403 |
ТИГРА 12152.004 |
1 |
11о требованию потребителя поставляются БДОИ, БОИ или БОИ-01 отдельно или вместе с внеппгими блоками детектирования |
|
Блок отображения информации БОИ-РМ1403 |
ТИГР.412152.501 |
1 | |
|
Блок детектирования гамма-излучения БДГ2-РМ1403 |
ТИГРА 18266.001 |
1 |
11о требованию потребителя поставляется отдельно или вместе с БДОИ. БОИ или БОИ-01 |
|
Блок детектирования гамма-изд умен ия БДГЗ-РМ14ОЗ |
'ГИГР.418258.503 |
1 |
11о требованию потребителя поставляется отдельно или вместе с БДОИ. БОИ или БОИ-01 |
|
Блок детектирования нейтронного излучения БДП-РМ1403 |
ТИГРА 18267.001 |
1 |
По грсбованшо потребителя поставляется отдельно или вместе с БДОИ. БОИ или БОИ-01 |
|
Блок детектирования альфа-, бета-излучений БДАБ-РМ1403 |
ТИГР.418258.194 |
1 |
Но требованию потребителя поставляется отдельно или вместе с БДОИ, БОИ или БОИ-01 |
|
Паспорт |
ТИГР.412118.046 ПС |
1 |
1 [оставляется совместно с БДОИ. БОИ или БОИ-01 и блоками детектирования |
|
Ком плект 11 р ш I адл еж! I о-стсй |
ТИГР.305654.040 |
1 |
Состав комплекта принадлежностей указывается в кар тс заказа |
|
Упаковка |
ТИГР.305641.086 |
1 |
Место нанесения знака утверждения тина средств измерений: знак утверждения типа средств измерений наносится на титульный лист паспорта.
Поверка осуществляется по МРБ МП.2243-2012 «Дозиметр-радиометр МКС-РМ1403.
Методика поверки» в редакции изменения № 2.
Сведения о методиках (методах) измерений: приведены в паспорте.
Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:
ТУВУ 100345122.60-2012 «Дозиметры-радиометры МКС-РМ1403. Технические условия»;
ГОСТ 28271-89 «Приборы радиометрические и дозиметрические носимые.
Общие технические требования и методы испытаний»;
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
ГОСТ 17225-85 «Радиометры загрязненности поверхностей алы]эа- и бета-активными веществами. Технические требования»;
ГОСТ 26874-86 «Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров»;
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);
технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011);
методику поверки:
МРБ МП.2243-2012 «Дозиметр-радиометр МКС-РМ1403. Методика поверки» в редакции изменения № 2.
Перечень средств поверки: представлен в таблице 5.
Таблица 5___________ ____________________
Наименование и тин средств поверки
Тсрмогигромстр UniTess TIIB1 _ _____________________
Эталонная дозиметрическая установка гамма-излучения по ГОСТ 8.087-2000 с набором
радионуклидных источников 11 Cs
Эталонные источники альфа-излучения с радионуклидом ~’°Ри типов 4119, 5119. 6119_________
Эталонные источники бета-излучения с радионуклидом Q<)SrC°Y типов 4СО, 5СО, 6СО
Установка поверочная нейтронного излучения по ГОСТ 8.521-84 с комплектом образцовых нейтронных Ри-а-Вс радионуклидных источников________________
Эталонные спектрометрические гамма- источники ОСТИ- 3-2 (п С s,' С о)
Дозиметр гамма-излучения ДКГ-РМ1211
Секундомер электронный «Интеграл С-01»
Примечание Допускается применять другие средства поверки, обеспечивающие определение метро-| логических характеристик с требуемой точностью._______
Идент ификация программного обеспечения: представлена в таблице 6.
Таблица 6
|
----- _ ------ Наименование 110 |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО. не ниже |
|
1 Арограмма микропроцессорная: | ||
|
БДОИ |
ТИГР.00046.00.00 |
1.20.28* |
|
БОИ |
ТИГР.00060.00.02 |
v 1.0* |
|
БОИ-01 |
ТИГР.00060.00.02 |
v 1.0* |
|
БДГ2 |
ТИГР.00046.00.02.3 |
v 1.9* |
|
БДГЗ |
ТИГР.00046.00.02.8 |
v 1.42* |
|
БД11 |
ТИГР.00046.00.02.6 |
v 1.9* |
|
БДАБ |
ТИГР.00046.00.02.5 |
00046.00.02.5-03* |
* При условии отсутствия влияния на метрологические характеристики. Текущий номер версии программы микропроцессора и контрольная сумма указаны в разделе «Свидетельство о приемке» паспорта на дозиметры.______
Заключение о соответствии утвержденного тина средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: дозиметры-радиометры МКС-РМ1403 соответствуют требованиям
ТУВУ 100345122.60-2012, ГОСТ 28271-89, ГОСТ 27451-87, ГОСТ 17225-85, ГОСТ 26874-86, ТР ТС 004/2011, ТР ТС 020/2011.
Производи гель средств измерений
Общество с ограниченной ответственностью «Радметрон» (ООО «Радметрон») Юридический адрес: Республика Беларусь, 220040, г. Минск, ул. М. Богдановича. 112-Зн, кабинет 53.
Почтовый адрес: Республика Беларусь, 220141, г. Минск, ул. Ф. Скорины, 51.
Телефон +375 17 268 68 19
факс+375 17 264 23 56
e-mail: info@radmctron.com
Уполномоченное юридическое лицо, проводившее испытания средств измсрений/мстрологичсскую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)
Республика Беларусь, 220053, г. Минск, Старовилснский тракт, 93
Телефон: +375 17 374-55-01
факс: +375 17 244-99-38
e-mail: info@bclgim.by
Приложения: 1. Фотография общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Директор Бел ТИМ
А.В. Казачок
Приложение 1 (обязательное) Фотография общего вида средств измерений
I Блок детектирования гамма-излучения БДГЗ-РМ14ОЗ;
2 Блок отображения информации БОИ-РМ1403;
3 Блок детектирования и обработки информации БДОИ-РМ1403;
4 Блок детектирования альфа- и бета- излучений БДАБ-РМ1403;
5 Блок детектирования нейтронного излучения БДН-РМ1403;
6 Чехол для БДН-РМ 1403;
7 Блок детектирования гамма-излучения БДГ2-РМ1403;
8 Рукоятка;
9 Модуль развязки;
10 Кронштейн;
И Хомут БДГ2;
12 Хомут БДГЗ;
13 Хомут БДН;
14 Наконечник;
15 Зарядное устройство (автомобильное);
16 Кабель для подключения зарядного устройства (для БДОИ или БОИ);
17 Зарядное устройство для заряда аккумуляторных батарей БДОИ или БОИ;
18 Кабель № 1 - для подключения БДОИ или БОИ к ПК;
19 Кабель № 2 (кабель № 2 - 1,5 м; кабель № 2-1 - 25 м; кабель № 2-2 - 0,45 м) - для подключения внешних БД к БДОИ или БОИ;
20 Кабель № 3 - для подключения внешних БД к ПК;
21 USB-Flash-карта;
22 Переходник USB;
23 Удлинитель телескопический.
Рисунок 1.1 - Фотография общего вида дозиметров (изображение носит иллюстративный характер)
Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Знак поверки средств измерений наносится в свидетельство о поверке.
Другие Дозиметры
