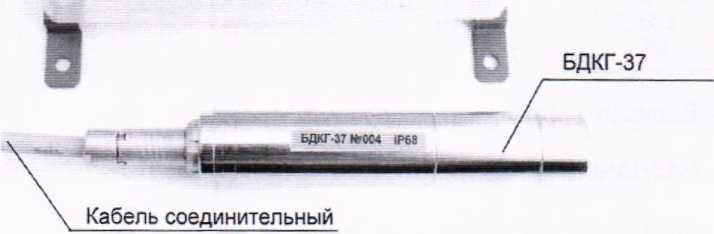

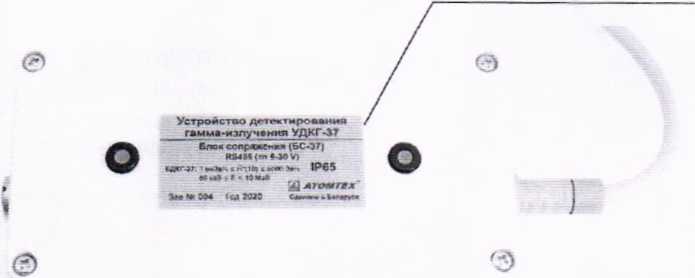

Устройства детектирования гамма-излучения УДКГ-37

Характеристика

Значение

Диапазон измерений мощности амбиентного эквивалента дозы непрерывного рентгеновского и гамма-излучения

от 1 мкЗв/ч до 5000 Зв/ч

Пределы допускаемой основной относительной погрешности при измерении мощности амбиентного эквивалента дозы непрерывного рентгеновского и гамма-излучения, %:

- при мощности дозы от 1 до 10 мкЗв/ч

- при мощности дозы св. 10 мкЗв/ч до 5000 Зв/ч

±25

±15

Диапазон энергий регистрируемого рентгеновского и гамма-излучения

от 50 кэВ до 10 МэВ

Энергетическая зависимость в диапазоне энергий регистрируемого рентгеновского и гамма-излучения, %, в пределах

±30

Диапазон измерений средней мощности дозы импульсного (частота повторения не менее 20 имп/с, длительность не менее 1 мкс) рентгеновского и гамма-излучения

от 0,3 до 1000 Зв/ч

Пределы допускаемой основной относительной погрешности при измерении средней мощности дозы импульсного рентгеновского и гамма-излучения, %

±25

Время установления рабочего режима, мин, не более

1

Время непрерывной работы, ч, не менее

24

Нестабильность показаний за время непрерывной работы, %, не более

5

Нормальные условия применения:

- температура окружающего воздуха, °C

- относительная влажность воздуха, %

- атмосферное давление, кПа

- фон гамма-излучения, мкЗв/ч, не более

от 15 до 25

от 30 до 80

от 84 до 106,7

Характеристика

Значение

Пределы допускаемых дополнительных относительных погрешностей при измерении мощности дозы, %: - при изменении температуры окружающего воздуха в диапазоне от минус 30 °C до плюс 60 °C относительно нормальных условий

±10

- при воздействии относительной влажности воздуха до 98 % при температуре 35 °C и более низких температурах без конденсации влаги

±10

- при изменении атмосферного давления в диапазоне от 66,0 до 106,7 кПа относительно нормальных условий

±5

- при воздействии синусоидальных вибраций в диапазоне частот от 5 до 120 Гц, амплитудой смещения для частоты ниже частоты перехода 0,15 мм, амплитудой ускорения для частоты выше частоты перехода 19,6 м/с2

±5

- при воздействии постоянных магнитных полей и переменных полей сетевой частоты напряженностью до 400 А/м

±5

- при воздействии многократных механических ударов с пиковым ударным ускорением 100 м/с2 и длительностью ударного импульса в диапазоне от 2 до 50 мс

±5

- при сейсмических воздействиях интенсивностью до 8 баллов по шкале MSK-64 на высотах до 50 м относительно нулевой отметки

±5

Пределы допускаемой дополнительной относительной погрешности при измерении мощности дозы при изменении длины кабеля от 20 до 50 м, %

±5

Радиационный ресурс. Зв, не менее: - БДКГ-37 и кабеля

50000

- БС-37 (БС-37/1, БС-37/2)

100

Допустимое статическое гидравлическое давление для БДКГ-37, кПа, не более

400

Степень защиты от проникновения воды, пыли и посторонних твердых частиц по ГОСТ 14254-2015: - БС-37 (БС-37/1, БС-37/2)

IP65

- БДКГ-37

IP68

Масса, кг, не более -БС-37 (БС-37/1, БС-37/2)

0,35

- БДКГ-37

0,2

- кабель длиной 20 м

1,0

- кабель длиной 50 м

2,5

Габаритные размеры, мм, не более - БС-37 (БС-37/1, БС-37/2)

80x170x60

- БДКГ-37

025x135

Наименование, тип

Обозначение

Количество на исполнение

Примечание

-

01

02

Устройство детектирования гамма-излучения УДКГ-37 в составе: - блок сопряжения БС-37 - блок детектирования гамма-излучения БДКГ-37

ТИАЯ.418269.115

ТИАЯ.468154.065

ТИАЯ.418269.127

1

1

-

-

Интерфейс

RS485

Устройство детектирования гамма-излучения УДКГ-37/1 в составе: - блок сопряжения БС-37/1 - блок детектирования гамма излучения БДКГ-37

ТИАЯ.418269.115-01

ТИАЯ.468154.065-01

ТИАЯ.418269.127

-

1

1

-

Интерфейс RS232

Устройство детектирования гамма-излучения УДКГ-37/2 в составе: - блок сопряжения БС-37/2 - блок детектирования гамма-излучения БДКГ-37

ТИАЯ .418269.115-02

ТИАЯ.468154.065-02

ТИАЯ .418269.127

-

-

1

1

Интерфейс RS485

Кабель

ТИАЯ.685621.446

1

1

1

Длина 20 м*

Комплект монтажный частей:

- кронштейн

- кронштейн

- вилка кабельная

S21K0C-P07MFD0-600S

с хвостовиком 701.023.208.965.050

- вилка кабельная

S40B0C-P05MFG0-500S

с хвостовиком 700.023.208.965.045

ТИАЯ.412911.005

ТИАЯ.745422.016

ТИАЯ.723356.004

2

1

1

2

1

1

2

1

1

Для крепления БС-37 (БС-37/1, БС-37/2)

Для крепления БДКГ-37 Для УДКГ-37, УДКГ-37/2

Для УДКГ-37/1

Комплект принадлежностей для поверки

ТИАЯ.412918.110

1

1

1

По заказу

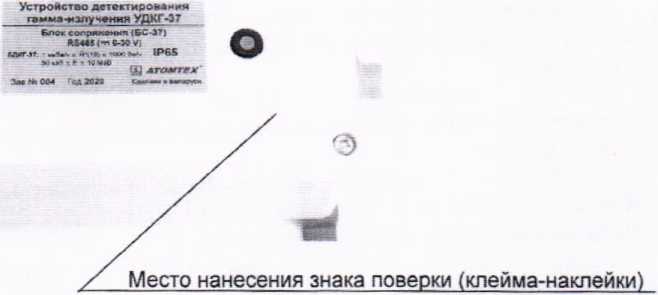

Методика поверки

МРБ МП.2984-2020

1”

Г*

1"

Руководство по эксплуатации

ТИАЯ 418269.115 РЭ

1

1

1

Протокол обмена УДКГ-37, УДКГ-37/1

ТИАЯ.00444-01

1"

Г

Modbus RTU

* Длина кабеля может изменяться в зависимости от требований заказчика (от 20 до 50 м).

* * Поставляется в одном экземпляре при отгрузке нескольких приборов одному потребителю.
