Установка поверочная малогабаритная УПМ
| Номер в ГРСИ РФ: | 82870-21 |
|---|---|
| Производитель / заявитель: | ООО "ЭлектроТехноСервис", г.Новосибирск |
Установки поверочные малогабаритные УПМ (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц объема жидкости в потоке и объемного расхода жидкости, и измерений температуры и избыточного давления жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 82870-21 |
| Действует | по 01.10.2026 |
| Наименование | Установка поверочная малогабаритная |
| Модель | УПМ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1deb454a-8259-f126-f7aa-1b7e93896321 |
Производитель / Заявитель
ООО "ЭлТеС" , РОССИЯ, г. Новосибирск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
82870-21: Описание типа
2021-82870-21.pdf
|
Скачать | 741.2 КБ | |
|
82870-21: Методика поверки
2021-mp82870-21.pdf
|
Скачать | 916.3 КБ |
Описание типа
Назначение
Установки поверочные малогабаритные УПМ (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц объема жидкости в потоке и объемного расхода жидкости, и измерений температуры и избыточного давления жидкости.
Описание
Принцип действия установок основан на воспроизведении единиц объема жидкости в потоке и объемного расхода жидкости, создаваемых при помощи системы создания и стабилизации расхода измеряемой среды, системы регулирования расхода измеряемой среды, ручной системы измерений, управления и контроля, и измерении расхода и количества жидкости в потоке, температуры и избыточного давления жидкости средствами измерений.
Установки состоят из средств измерений объема жидкости в потоке, объемного расхода жидкости, температуры и избыточного давления жидкости, системы хранения и подготовки измеряемой среды, системы создания и стабилизации расхода измеряемой среды, системы регулирования расхода измеряемой среды, одного или нескольких измерительных участков, ручной системы измерений, управления и контроля, трубной обвязки с запорно-регулирующей арматурой.
В качестве средств измерений объема жидкости в потоке и объемного расхода жидкости, в составе установок применяют расходомеры (в том числе счетчики, расходомеры-счетчики, счетчики-расходомеры, преобразователи объемного расхода) следующих изготовителей: «Siemens Flow Instruments A/S», «Siemens S.A.S», ООО «ПФ «Гидродинамика», «Endress+Hauser Flowtec AG», «Endress+Hauser GmbH + Co. KG», «Krohne Altometer», «KROHNE Ltd», «Emerson Process Management», ЗАО «Взлет», фирмы «Yokogawa», ЗАО «ЭМИС», ООО «РКС-Энерго», «Элемер», «Combimeter», «Метран», «ELIS PLZEN a.s.», «Rosemount Inc.», «Fisher-Rosemount MFG GmbH&Co.OHG» и «Fisher-Rosemount Singapur Pte Ltd».
В качестве средств измерений температуры жидкости в составе установок применяют цифровые термометры утвержденного типа, обеспечивающие требуемый диапазон и погрешность измерений.
В качестве средств измерений избыточного давления жидкости в составе установок применяют технические манометры или преобразователи давления утвержденного типа, обеспечивающие требуемый диапазон и погрешность измерений.
Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из зажимного устройства, запорной арматуры, средств измерений избыточного давления и температуры жидкости. Измеряемая среда посредством систем создания и стабилизации расхода измеряемой среды и регулирования расхода измеряемой среды из системы хранения и подготовки измеряемой среды подается в гидравлический тракт рабочего контура установки, проходит через поверяемое средство измерений, средства измерений давления и температуры измеряемой среды, расходомеры установки и далее направляется обратно в систему хранения и подготовки измеряемой среды. Ручная система измерений, управления и контроля управляет работой установки, собирает полученные значения по показаниям поверяемых средств измерений и средств измерений установки.

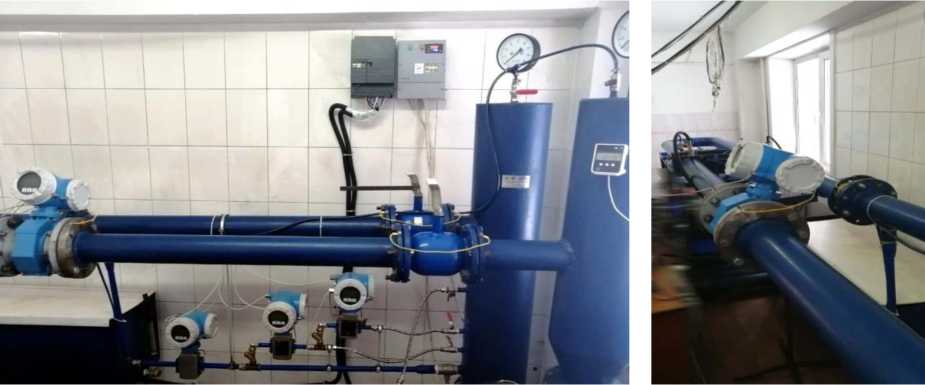

Общий вид установок представлен на рисунке 1.
Рисунок 1 - Общий вид установок
Пломбировка установок осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения расходомеров установки, с нанесением знака поверки на пломбу.

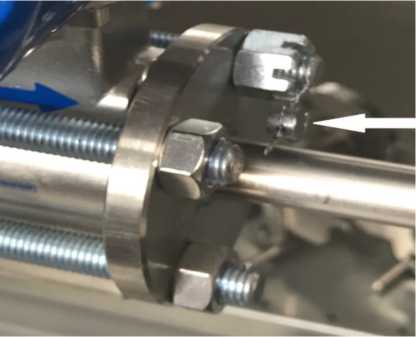

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер установок наносится на металлическую маркировочную табличку, закрепленную на лицевую часть резервуара сборного системы хранения и подготовки измеряемой среды в нижнем правом углу, методом металлографии.

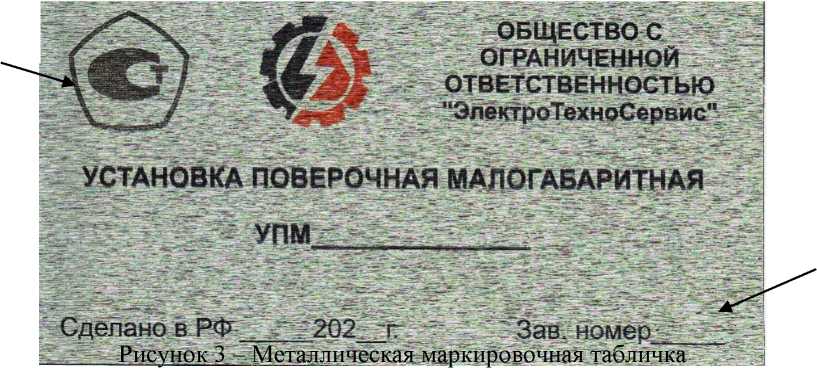

Металлическая маркировочная табличка представлена на рисунке 3.
Место
нанесения знака
утверждения типа
Место нанесения
заводского номера
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений (воспроизведений) объемного расхода 1), м3/ч |
от 0,005 до 200 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении) объема жидкости в потоке и объемного расхода жидкости1), % |
±0,15; ±0,20; ±0,25; ±0,30; ±0,50 |
|
Диапазон измерений температуры жидкости, °С1) |
от 5 до 90 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры жидкости, °С, не более |
±0,2 |
|
Диапазон измерений избыточного давления1) жидкости, МПа |
от 0 до 2,5 |
|
Пределы допускаемой приведенной погрешности при измерении избыточного давления жидкости2), %, не более |
±2,5 |
|
1) конкретное значение указывается в эксплуатационных документах на установку. 2) нормирующим значением является диапазон измерений; | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальный диаметр поверяемых средств измерений |
от DN 10 до DN 100 |
|
Количество одновременно поверяемых средств измерений, штук1) |
от 1 до 6 |
|
Измеряемая среда Температура измеряемой среды, °С1) Давление измеряемой среды, МПа1) |
вода от +5 до +90 от 0 до 2,5 |
|
Параметры электрического питания: Напряжение питания переменного тока, В Частота, Гц |
380±38/220±22 50±1 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа |
от +10 до +40 от 30 до 80 от 84 до 107 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
10 20000 |
|
1) конкретное значение указывается в эксплуатационных документах на установку. | |
Знак утверждения типа
наносится на металлическую маркировочную табличку, закрепленную на лицевую часть резервуара сборного системы хранения и подготовки измеряемой среды в верхнем левом углу, и в верхней части по центру титульного листа руководства по эксплуатации.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная малогабаритная |
УПМ |
1 шт. |
|
Руководство по эксплуатации |
УПМ 001.001.001.РЭ |
1 экз. |
|
Методика поверки |
МП 1283-1-2021 |
1 экз. |
Сведения о методах измерений
приведены в разделе 8 «Порядок работы» Руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 26.51.52-001-64369286-2020 Установки поверочные малогабаритные УПМ. Технические условия
