Система регистрации параметров движения "СРПД-К" БЛИЦ.402221.004

Номер в ГРСИ РФ: 82884-21
Производитель / заявитель: ЗАО "Си Проект", г. Санкт-Петербург
Поставщик:
Нет данных
Система регистрации параметров движения "СРПД-К" БЛИЦ.402221.004 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Система регистрации параметров движения «СРПД-К» БЛИЦ.402221.004 (далее система) предназначена для измерений угловых скоростей и вертикальных линейных ускорений.

Скачать

82884-21: Описание типа СИ Скачать 649.9 КБ
82884-21: Методика поверки МП 253-1081-2021 Скачать 4.3 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 82884-21
Наименование Система регистрации параметров движения
Модель "СРПД-К" БЛИЦ.402221.004
Межповерочный интервал / Периодичность поверки 2 года
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 158-01
Производитель / Заявитель

Закрытое акционерное общество "Си Проект" (ЗАО "Си Проект"), г. Санкт-Петербург

РОССИЯ

Назначение

Система регистрации параметров движения «СРПД-К» БЛИЦ.402221.004 (далее система) предназначена для измерений угловых скоростей и вертикальных линейных ускорений.

Описание

Принцип действия системы основан на преобразовании сигналов датчиков угловой скорости линейного ускорения и передачи преобразованных данных на регистрирующее устройство. В качестве вторичного преобразователя в системе используется модуль аналого -цифрового преобразования.

Система представляет собой совокупность связанных устройств. В состав средства измерений входят следующие устройства:

-    блок преобразователей;

-    блок акселерометров;

-    блок датчиков угловых скоростей;

-    шкаф коммуникационный (в составе регистрирующего устройства);

-    мобильное средство вычислительной техники (в составе регистрирующего устройства).

Блок акселерометров предназначен для измерения вертикальных линейных ускорений и передачи аналогового сигнала от акселерометра в блок преобразователей. Блок акселерометров конструктивно выполнен в корпусе из алюминиевого сплава (AMr5M). На корпусе размещены два соединителя.

Блок датчиков угловых скоростей предназначен для измерений угловых скоростей при изменении дифферента и курсового угла, и передачи цифровых сигналов от датчиков в блок преобразователей. Блок датчиков угловых скоростей конструктивно выполнен в корпусе из алюминиевого сплава (AMr5M). На верхней поверхности корпуса размещен один соединитель.

Блок преобразователей предназначен для преобразования сигналов от блока акселерометров, блока датчиков угловых скоростей и передачи данных на регистрирующее устройство (мобильное средство вычислительной техники) по линии Ethernet. Блок преобразователей конструктивно выполнен в корпусе из алюминиевого сплава (AMr5M). На лицевой панели размещены шесть соединителей.

Мобильное средство вычислительной техники используется в качестве средства отображения информации и регистрирующего устройства.

Шкаф коммуникационный предназначен для размещения оборудования комплекса противодействия программно-аппаратным воздействиям.

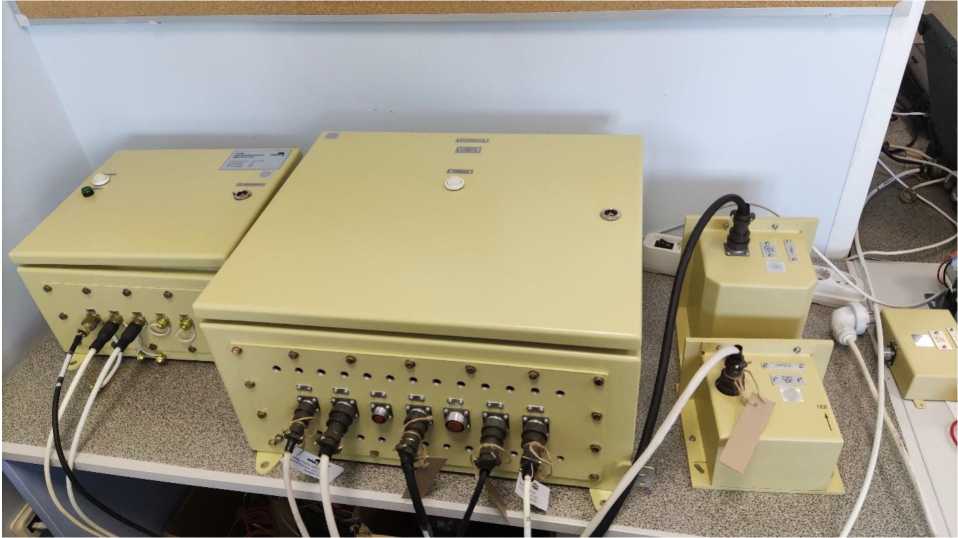

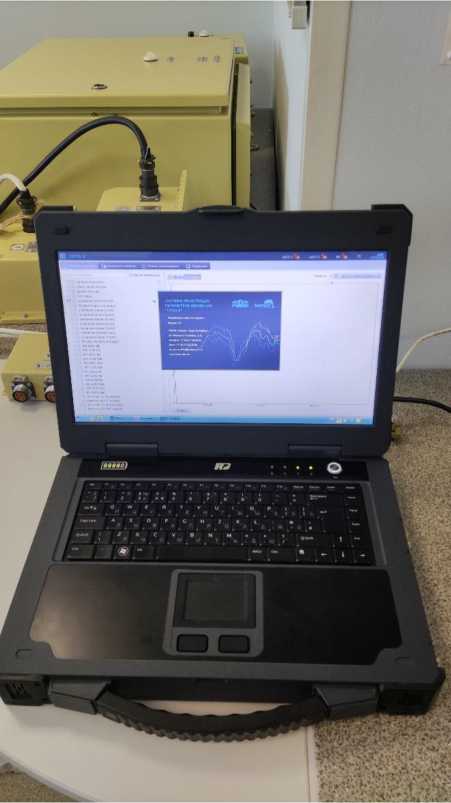

Общий вид системы представлен на рисунке 1.

Для защиты от несанкционированного доступа выполнено опломбирование корпуса блока преобразователей при помощи наклейки, закреплённой на линии разъёма корпуса.

Заводской номер наносится методом шелкографии на шильдик, закрепленный на переднюю поверхность блока преобразователей, и типографским способом в формуляр. Нанесение знака поверки на средство измерений не предусмотрено.

1~Г

Программное обеспечение

В системе используется встроенное и автономное программное обеспечение (далее -ПО). ПО предназначено для управления процессом измерений, обработки, хранения и передачи полученной информации.

Уровень защиты ПО «Средний» в соответствии с Р 50.2.077- 2014.

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные признаки

Значение

Встроенное ПО

Автономное ПО

Идентификационное наименование ПО

Система регистрации параметров движения «СРПД-К»

Система регистрации параметров движения «СРПД-К»

Номер версии ПО (идентификационный номер), не ниже

1.0

1.0

Цифровой идентификатор ПО

-

-

(контрольная сумма)

-

-

Технические характеристики

Метрологические и технические характеристики комплексов приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений угловых скоростей, °/с

от -20 до +20

Пределы допускаемой относительной погрешности измерений угловых скоростей, %

±1

Диапазон измерений вертикальных линейных ускорений, м/с2

от -20 до +20

Пределы допускаемой относительной погрешности измерений вертикальных линейных ускорений, %

±1

Наименование характеристики

Значение

Электрическое сопротивление изоляции при относительной влажности воздуха не более 80 %, МОм, не менее

1

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Г ц

220

50

Потребляемая мощность, В-А, не более

750

Габаритные размеры составных частей системы мм, не более

- блок преобразователей БЛИЦ.301433.013

- ширина;

540

- высота;

540

- глубина;

295

- блок акселерометров БЛИЦ.656514.029

- ширина;

180

- высота;

190

- глубина;

130

- блок датчиков угловых скоростей БЛИЦ.656514.030

- ширина;

190

- высота;

180

- глубина;

190

- шкаф коммуникационный МДУИ.468243.052

- ширина;

425

- высота;

370

- глубина;

220

- мобильное средство вычислительной техники МДУИ.466226.922

- ширина;

395

- высота;

74

- глубина.

315

Масса (общая), кг, не более

60

Условия эксплуатации:

-    температура окружающей среды, °С;

-    относительная влажность, %

от +15 до +35 не более 80

Полный назначенный срок службы, лет

10

Вероятность безотказной работы

0,9966

Знак утверждения типа

наносится на титульный лист формуляра типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Устройство регистрирующее в составе:

БЛИЦ.468224.003

1 шт

- мобильное средство вычислительной

техники

МДУИ.466226.922-01.22

1 шт

- шкаф коммутационный

МДУИ.468243.052

1 шт.

- программное обеспечение системы

регистрации параметров движения

«СРПД-К»

МДУИ.472 1 4-01

1 диск

- комплекс программ

«Специализированный генератор

паролей»

РУСБ.30563-01

1 шт

Блок преобразователей

БЛИЦ.301433.013

1 шт

Блок розеток

БЛИЦ.434662.004

1 шт.

Блок акселерометров

БЛИЦ.656514.029

1 шт.

Блок датчиков угловых скоростей

БЛИЦ.656514.030

1 шт.

Кабель технологический в составе:

БЛИЦ.685631.057

1 комплект

- кабель Т1

- БЛИЦ.685631.048

1 шт.

- кабель Т2

- БЛИЦ.685631.048-01

1 шт.

- кабель Т3

- БЛИЦ.685631.055

1 шт.

- кабель Т4;

- БЛИЦ.685631.054

1 шт.

- кабель Т5;

- БЛИЦ.685631.054-01

1 шт.

- кабель Т6;

- БЛИЦ.685631.065

1 шт.

- кабель Т7.

- БЛИЦ.685631.064

1 шт.

Кабель рабочий в составе:

БЛИЦ.685631.056

1 комплект

- кабель Р1

- БЛИЦ.685631.045

1 шт.

- кабель Р2

- БЛИЦ.685631.046

1 шт.

- кабель Р3

- БЛИЦ.685631.047

1 шт.

- кабель Р4

- БЛИЦ.685631.044

1 шт.

- кабель Р5

- БЛИЦ.685631.044-01

1 шт.

- кабель Р6

- БЛИЦ.685631.058

1 шт.

- кабель Р7

- БЛИЦ.685631.063

1 шт.

Ведомость эксплуатационной

БЛИЦ.402221.004 ВЭ

1 экз.

документации

Сведения о методах измерений

приведены в БЛИЦ.402221.004РЭ «Система регистрации параметров движения «СРПД-К», Руководство по эксплуатации», Раздел 1.3 «Устройство и работа»

Нормативные документы

БЛИЦ.402221.004ТУ «Система регистрации параметров движения «СРПД-К». Технические условия»
