Аппаратура измерения наведённых токов АИНТ-001

Номер в ГРСИ РФ: 82898-21
Производитель / заявитель: АО "Летно-исследовательский институт им. М.М. Громова" (АО "ЛИИ им. М.М. Громова"), г. Жуковский, Московская обл.
Поставщик:
Нет данных
Аппаратура измерения наведённых токов АИНТ-001 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Аппаратура измерения наведённых токов АИНТ-001 (далее - аппаратура) предназначена для измерений силы постоянного и переменного тока.

Скачать

82898-21: Описание типа СИ Скачать 351.5 КБ
82898-21: Методика поверки ИКПВ 411123.003 МП Скачать 4.3 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 82898-21
Наименование Аппаратура измерения наведённых токов
Модель АИНТ-001
Межповерочный интервал / Периодичность поверки 1 год
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 001
Производитель / Заявитель

Акционерное общество "Летно-исследовательский институт им. М.М. Громова" (АО "ЛИИ им. М.М. Громова")

РОССИЯ

Назначение

Аппаратура измерения наведённых токов АИНТ-001 (далее - аппаратура) предназначена для измерений силы постоянного и переменного тока.

Описание

Принцип действия аппаратуры основан на измерении силы постоянного и переменного тока путем преобразования изменения сопротивления терморезистора, вызванного нагревом от протекающего тока.

Конструктивно аппаратура состоит из 16-ти датчиков наведённых токов (далее -датчик ДТН-001), модуля регистрации (далее - модуль МР-001), 16-ти оптических соединительных кабелей и антенны ГЛОНАСС/GPS.

Датчик ДТН-001 выполнен в виде воспламенителя пиропатрона типа 1111 22М, имеющего удлиненную шестигранную часть, на корпусе датчика размещаются оптический соединитель и контакт для подзарядки встроенного источника питания.

Модуль МР-001 выполнен в виде отдельного блока, на лицевой панели которого размещены органы управления, гнездо для SD-карты памяти, оптические разъёмы и индикаторы, на задней панели расположены разъём питания и разъём для подключения антенны ГЛОНАСС/GPS.

Датчик ДТН-001 имеет два канала преобразования наведённого тока в цифровой код и передачу полученной информации с помощью оптического излучателя по волоконнооптической линии в модуль МР 001. Датчик имеет автономное питание в виде встроенного Li-Po аккумулятора. Модуль МР-001 собирает информацию со всех подсоединенных к нему датчиков ДТН-001, получает информацию о реальном времени с помощью модуля ГЛОНАСС/GPS, формирует единый поток данных и записывает данные на SD-карту памяти.

К данному типу относится аппаратура измерения наведённых токов АИНТ-001 заводской номер 001.

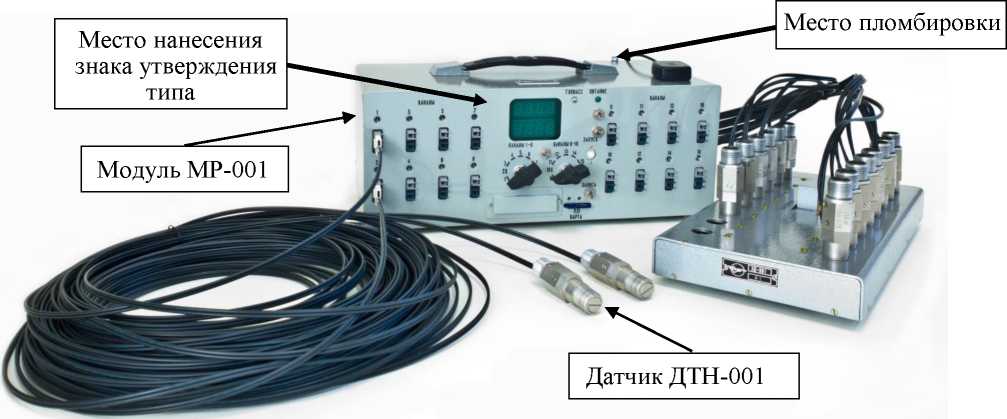

Общий вид аппаратуры с обозначением места нанесения знака утверждения типа и схемы пломбировки от несанкционированного доступа представлена на рисунке 1.

Конструкция аппаратуры не предусматривает нанесение на корпус знака поверки.

Рисунок 1 - Общий вид аппаратуры, обозначение места нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа

Программное обеспечение

Аппаратура работает под управлением встроенного программного обеспечения (далее - ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики анализаторов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство модуля МР 001 изготовителем и недоступна для потребителя.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование встроенного ПО

НПО6

Номер версии (идентификационный номер) ПО

не ниже -01-

Цифровой идентификатор (контрольная сумма) встроенного ПО

AC84

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений силы переменного и постоянного тока, мА

от 3 до 100

Частотный диапазон измерения силы переменного тока, МГц

от 0 до 300

Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, мА

±3

Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока от воздействия пониженной и повышенной температуры, мА

±3

Наименование характеристики

Значение

Неравномерность частотной характеристики при измерении силы переменного тока, дБ, не более

в диапазоне от 0 до 200 кГц включ.

3

в диапазоне св. 200 до 1000 кГц включ.

4

в диапазоне св. 1 до 300 МГц

5

Сопротивление чувствительного элемента датчика, Ом

от 3 до 5

Частота дискретизации, Гц

от 71,8 до 72,8

Время нарастания и время спада по уровню от 0,1 до 0,9 при изменении постоянного тока, с, не более

1

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Эквивалентный ток при напряженности поля 100 В/м в диапазоне от 300 МГц до 40 ГГц и подключении к датчику эквивалента цепи

инициации длиной 1 м, мА, не менее

3

Количество цепей измерения одним датчиком ДТН-001

2

Количество датчиков ДТН -001, подключаемых к модулю МР-001

от 1 до 16

Время непрерывной записи данных, ч, не менее

4

Время готовности аппаратуры, мин, не более

7

Длина оптического кабеля от модуля МР 001 до датчика ДТН 001, м

от 24,5 до 25,5

Время работы датчика ДТН-001 от автономного источника питания,

ч, не менее

8

Параметры электрического питания модуля МР-001

напряжение переменного тока, В

от 200 до 240

частота переменного тока, Гц

от 49 до 51

датчика ДТН-001

напряжение постоянного тока (от Li-Po аккумулятора), В

от 3,3 до 4,2

Потребляемая мощность модулем МР-001, ВА, не более

20

Габаритные размеры, мм, не более датчика ДТН-001

высота

27

ширина

25

длина

72

модуля МР-001

высота

199

ширина

347

длина

142

Масса, кг, не более

датчика ДТН-001

0, 1

модуля МР-001

4,5

Наименование характеристики

Значение

Нормальные условия применения

температура окружающего воздуха, °С относительная влажность окружающего воздуха при температуре +25 °С, %, не более

атмосферное давление, кПа

от +20 до +25 98

от 84 до 106,7

Рабочие условия применения

температура окружающего воздуха, оС относительная влажность окружающего воздуха при температуре +25 °С, %, не более

атмосферное давление, кПа

от 0 до +70 98

от 84 до 106,7

Устойчивость к механическим воздействиям синусоидальная вибрация

амплитуда ускорения, м/с2; диапазон частот, Гц механический удар однократного действия пиковое ударное ускорение, м/с2; длительность действия ударного импульса, мс

40

от 10 до 80

150 от 5 до 15

Знак утверждения типа

наносится в виде наклейки на лицевую панель модуля МР-001 и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 4 - Комплектность аппаратуры

Наименование

Обозначение

Количество

1 Аппаратура измерения наведённых токов в составе:

АИНТ-001, зав. № 1

1 шт.

1.1 Датчик наведённых токов

ДТН-001

16 шт.

1.2 Модуль сбора и записи информации

МР-001

1 шт.

1.3 Оптический соединительный кабель

PC-POF980/1000-ST/PC-ST/PC-26

16 шт.

1.4 Антенна ГЛОНАСС/GPS

1 шт.

1.5 Зарядное устройство датчиков

ЗД-001

1 шт.

2 Руководство по эксплуатации

ИКПВ 411123.003 РЭ

1 экз.

3 Паспорт

ИКПВ 411123.003 ПС

1 экз.

4 Методика поверки

ИКПВ 411123.003 МП

1 экз.

Сведения о методах измерений

приведены в руководстве по эксплуатации ИКПВ 411123.003 РЭ, раздел 2 «Использование по назначению».

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Приказ Росстандарта № 2091 от 01.10.2018 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»

Приказ Росстандарта № 575 от 14.05.2015 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1 • 10-8 до 100 А в диапазоне частот от 1 • 10-1 до 1-106 Гц»

Приказ Росстандарта № 1053 от 29.05.2018 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2 109 Гц

Приказ Росстандарта № 1621 от 31.07.2018 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Техническая документация изготовителя
