Вакуумметры магнитные электроразрядные Televac
| Номер в ГРСИ РФ: | 82901-21 |
|---|---|
| Производитель / заявитель: | Компания "THE FREDERICKS COMPANY", подразделение TELEVAC, США |
Вакуумметры магнитные электроразрядные Televac (далее - вакуумметры) предназначены для измерений абсолютного давления негорючих газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 82901-21 |
| Наименование | Вакуумметры магнитные электроразрядные |
| Модель | Televac |
| Страна-производитель | СОЕДИНЕННЫЕ ШТАТЫ |
Производитель / Заявитель
Фирма THE FREDERICKS COMPANY подразделение TELEVAC, США
СОЕДИНЕННЫЕ ШТАТЫ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 17 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 17 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 82901-21: Описание типа СИ | Скачать | 473.6 КБ | |
| 82901-21: Методика поверки | Скачать | 40.6 КБ |
Описание типа
Назначение
Вакуумметры магнитные электроразрядные Televac (далее - вакуумметры) предназначены для измерений абсолютного давления негорючих газов.
Описание
Принцип действия вакуумметров основан на зависимости тока самостоятельного газового разряда, возникающего в результате ионизации молекул газа, от давления.
Ионизация молекул газа происходит в результате столкновений электронов, вылетающих из катода в результате автоэлектронной эмиссии и движущихся по спиральной траектории в скрещенных электрическом и магнитном полях, с молекулами газа. Положительные ионы газа, образовавшиеся в результате столкновений с электронами, движутся к катоду, в результате чего возникает ионный ток. Количество ионизированных молекул газа, а, следовательно, и возникающий ионный ток, пропорциональны давлению.
Конструктивно вакуумметр состоит из датчика, соединенного электрическим кабелем с контроллером, предназначенным для приема, обработки, усиления и преобразования электрического сигнала от датчика, формирования выходных сигналов, управления значениями уставок, передачи данных, выбора единицы измерений давления, индикации результатов измерений, автоматической диагностики состояния прибора, вывода на экран контроллера сообщений об ошибках, а также для электропитания и калибровки датчика.
Вакуумметры выпускаются в восьми модификациях: 7B, 7E 2-2142-013,
7E 2-2142-031, 7E 2-2142-032, 7E 2-2142-052, 7F, 7FC, 7FCS. Модификации отличаются диапазоном показаний, диапазоном измерений, внешним видом, габаритными размерами, массой и комплектностью.
Показания вакуумметра отображаются в Па. В случае необходимости в качестве единиц измерений могут быть выбраны: мбар, Торр (1 Торр = 1,3-102 Па).
Пломбирование вакуумметров не предусмотрено.
Заводской номер датчика вакуумметров наносится на корпус датчика вакуумметров. Заводской номер контроллеров вакуумметров наносится соответственно на заднюю панель контроллеров и измерительных блоков вакуумметров.
Общий вид датчиков вакуумметров представлен на рисунках 1-4. Общий вид контроллеров вакуумметров представлен на рисунках 5-7.

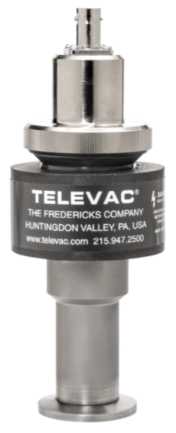

Рисунок 1 - Общий вид датчика вакуумметров 7B

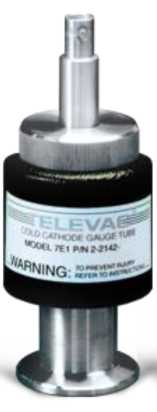

Рисунок 2 - Общий вид датчика вакуумметров 7E 2-2142-013, 7E 2-2142-031, 7E 2-2142-032, 7E 2-2142-052
Рисунок 3 - Общий вид датчика вакуумметров 7F
Рисунок 4 - Общий вид датчика вакуумметров 7FC, 7FCS

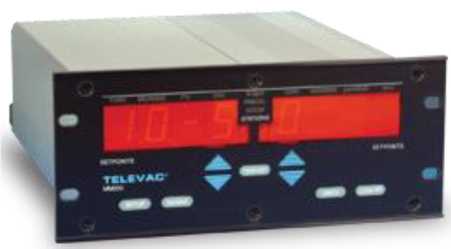

Рисунок 5 - Общий вид контроллера
MM200
Рисунок 6 - Общий вид контроллера
МХ200

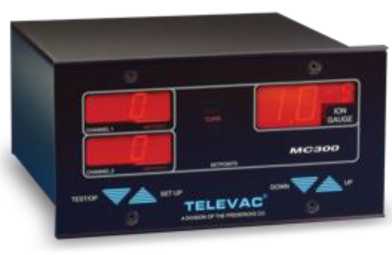

Рисунок 7 - Общий вид контроллера МС300
Программное обеспечение
Входящие в состав вакуумметров контроллеры MM200, MX200, MC300 имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач управления работой вакуумметров.
ПО контроллеров MM200, MX200, MC300 выполняет следующие функции:
- выбор единицы измерений давления;
- прием, обработка и отображение измерительной информации;
- формирование выходных сигналов;
- передача данных (кроме MC300);
- управление значениями уставок;
- автоматическая диагностика состояния вакуумметров (кроме MX200), вывод на экран сообщений об ошибках.
Идентификационные данные ПО представлены в таблице 1.
Информация о версии ПО доступна при включении вакуумметра на дисплее контроллера MM200, MX200, MM300; для вакуумметров в комплекте с контроллером MX200 - также на дисплее контроллера в разделе «VERSION INFORMATION» меню «HOME». Влияние ПО вакуумметров учтено при нормировании метрологических характеристик.
Уровень защиты ПО от преднамеренных или непреднамеренных изменений вакуумметров - «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||||
|
Идентификационное наименование ПО |
ММ200 |
MX200 |
MC300 2A/7B |
MC300 4A/7B |
MC300 2A/7EF |
MC300 4A/7EF |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.34 |
17012 3 |
5.926 |
5.946 |
5.92F |
5.94F |
|
Цифровой идентификатор ПО |
— |
— |
— |
— |
— |
— |
Технические характеристики
Таблица 2 - Метрологические характеристики вакуумметров
|
Наименование характеристики |
Значение | |||||||
|
7B |
7E 22142013 |
7E 22142031 |
7E 22142032 |
7E 2-2142-052 |
7F |
7FC |
7FCS | |
|
Диапазон показаний абсолютного давления, Па |
от 1,3-10-5 до 1,3 |
от 1,3-10-6 до 1,3 |
от 1,3-10-9 до 1,3 | |||||
|
Диапазон измерений абсолютного давления, Па |
от 1,3-10-5 до 1,3-10-1 |
от 5-10-5 до 1-10-1 |
от 1,3-10-6 до 1-10-1 |
от 1,3-10-7 до 1,3-10-1 | ||||
|
Пределы допускаемой относительной погрешности измерений абсолютного давления, % |
±60 | |||||||
Таблица 3 - Основные технические характеристики вакуумметров
|
Наименование характеристики |
Значение | |||||||
|
7B |
7E 22142013 |
7E 22142031 |
7E 22142032 |
7E 22142052 |
7F |
7FC |
7FCS | |
|
Габаритные размеры, мм, не более (диаметр хдлина) |
60x155 |
70x120 |
45x11 4 |
90x122 | ||||
|
Масса, кг, не более |
0,8 |
0,8 |
0,6 |
0,9 | ||||
|
Присоединительные фланцы |
3,4" NPT; 1" NPB; 1.25" NPB; 3/4" NPB; NW25 |
1" tube |
KF25 |
KF40 |
CF40 |
2 3/4"CF | ||
|
Условия эксплуатации: - диапазон рабочих температур окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +15 до +35 80 от 84 до 106,7 | |||||||
|
Средняя наработка на отказ, ч |
15000 | |||||||
|
Средний срок службы, лет |
8 | |||||||
Таблица 4 - Основные технические характеристики контроллеров
|
Наименование характеристики |
Значение | ||
|
ММ200 |
MX200 |
МС300 | |
|
Количество каналов |
от 1 до 12 |
от 1 до 10 |
2 |
|
Выходной аналоговый сигнал, В |
от 0 до 10 | ||
|
Интерфейсы связи |
RS232, RS485 |
RS232, RS485, USB |
— |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
230±23; 115,0±11,5 50; 60 | ||
|
Потребляемая мощность, ВА, не более |
230 | ||
|
Габаритные размеры, мм, не более (высотахширинахдлина) |
102x241x318 |
102x241x267 |
102x197x235 |
|
Масса, кг, не более |
2,2 |
3,4 |
3,2 |
Знак утверждения типа
наносится на корпус датчика вакуумметра фотохимическим или иным способом, на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность вакуумметров
|
Наименование |
Обозначение |
Количество |
|
Вакуумметр в составе датчика и контроллера |
— |
1 шт.* |
|
Кабель соединительный |
— |
1 шт.* |
|
Руководство по эксплуатации |
— |
1 экз. |
|
Руководство по эксплуатации на контроллер |
— |
1 экз.* |
|
*В соответствии с заказом. | ||
Сведения о методах измерений
приведены в документах «Вакуумметры магнитные электроразрядные Televac. Руководство по эксплуатации» разделы 6 и 8, «Контроллеры ММ200. Руководство по эксплуатации» разделы 2.3, 3-7 и 9, «Контроллеры MX200. Руководство по эксплуатации» разделы 7-14, 18 и 19, «Контроллеры MC300. Руководство по эксплуатации» разделы 4-9.
Нормативные документы
ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 • 10’8^1 • 103 Па
МИ 140-89 Рекомендация. ГСИ. Вакуумметры. Методика поверки
Техническая документация фирмы THE FREDERICKS COMPANY подразделение TELEVAC, США
