Трансформаторы тока TG 145 У1

Номер в ГРСИ РФ: 82902-21
Категория: Трансформаторы
Производитель / заявитель: ЗАО "АББ УЭТМ", г. Екатеринбург
Поставщик:
Нет данных
Трансформаторы тока TG 145 У1 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Трансформаторы тока TG 145 У1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Скачать

82902-21: Описание типа СИ Скачать 245 КБ
82902-21: Методика поверки Скачать 41.5 КБ

Информация по Госреестру

Основные данные
Номер по Госреестру 82902-21
Наименование Трансформаторы тока
Модель TG 145 У1
Межповерочный интервал / Периодичность поверки 4 года
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 00462, 00463, 00464, 00774, 00776, 00775, 00766, 00765, 00767, 00859, 00860, 00858
Производитель / Заявитель

Закрытое акционерное общество "АББ УЭТМ" (ЗАО "АББ УЭТМ")

РОССИЯ

Назначение

Трансформаторы тока TG 145 У1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока имеют опорную конструкцию и состоят из металлического основания, изоляционной покрышки и головной части, в которой расположены магнитопроводы, первичная и вторичные обмотки.

Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь тороидальные магнитопроводы с вторичными обмотками. Вторичные обмотки равномерно распределены по сердечникам магнитопроводов. Выводы вторичных обмоток пропущены через опорную трубу и подключены к контактной коробке, закрепленной на раме основания трансформаторов тока. Контактная коробка закрывается съемной защитной крышкой, которая пломбируется от несанкционированного доступа.

Высоковольтная изоляция внутри трансформаторов тока обеспечивается за счет элегазовой смеси.

Трансформаторы тока предназначены для наружной установки. Рабочее положение в пространстве - вертикальное.

К трансформаторам тока данного типа относятся трансформаторы тока TG 145 У1 зав. № 00462, 00463, 00464, 00774, 00776, 00775, 00766, 00765, 00767, 00859, 00860, 00858.

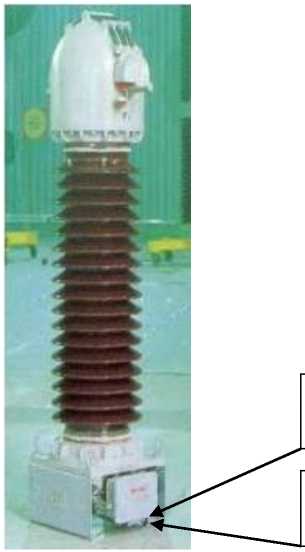

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1 .

Нанесение знака поверки на трансформаторы тока не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте, указанном на рисунке 1.

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение для заводских номеров

00462, 00463, 00464

00774, 00776, 00775, 00766, 00765, 00767, 00859, 00860, 00858

Номинальное напряжение, кВ

110

110

Номинальный первичный ток Ьном, А

750

750;1500

Номинальный вторичный ток Ьном, А

1

1

Номинальная частота Гном, Гц

50

50

Класс точности вторичной обмотки по ГОСТ 7746 для измерений и учета

0,2

0,2

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +40

Знак утверждения типа

Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.

Комплектность

аблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

TG 145 У1

1 шт.

Паспорт

TG 145 У1

1 экз.

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока

Нормативные документы

Техническая документация изготовителя
