Информационно-измерительные системы ИИС-32М ЯШИС.467316.004

Номер в ГРСИ РФ: 82903-21
Производитель / заявитель: ООО НПП "ИЗОП ЛИИ", г. Жуковский, Московская обл.
Поставщик:
Нет данных
Информационно-измерительные системы ИИС-32М ЯШИС.467316.004 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Информационно-измерительные системы ИИС-32М ЯШИС.467316.004 (далее - изделие) предназначены для информационного обеспечения испытаний летательных аппаратов, а также для измерения радионавигационных параметров и определения на их основе координат и скорости высокодинамичных объектов.

Скачать

82903-21: Описание типа СИ Скачать 449.8 КБ
82903-21: Методика поверки 651-21-010 МП Скачать 11.2 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 82903-21
Наименование Информационно-измерительные системы
Модель ИИС-32М ЯШИС.467316.004
Межповерочный интервал / Периодичность поверки 5 лет
Страна-производитель РОССИЯ
Производитель / Заявитель

Общество с ограниченной ответственностью Научно-производственное предприятие "ИЗОП ЛИИ" (ООО НПП "ИЗОП ЛИИ")

РОССИЯ

Назначение

Информационно-измерительные системы ИИС-32М ЯШИС.467316.004 (далее - изделие) предназначены для информационного обеспечения испытаний летательных аппаратов, а также для измерения радионавигационных параметров и определения на их основе координат и скорости высокодинамичных объектов.

Описание

Принцип работы изделия заключается в измерении беззапросным методом текущих навигационных параметров объекта по сигналам: ГЛОНАСС в частотном диапазоне L1, L2 (литеры рабочих частот от минус 7 до 6); GPS в частотном диапазоне L1, L2. По измеренным навигационным параметрам определяются координаты и скорости объекта, которые передаются и отображаются в пульте отображения информации (далее — ПОИ) ИИС-32М в реальном времени. ИИС-32 может улучшать свое решение за счет принимаемых поправок к эфемеридам и часам спутников от спутниковых систем дифференциальной коррекции SBAS в частотном диапазоне L1.

Конструктивно изделие состоит из двух частей: бортовой и наземной.

Бортовая часть состоит из блока спутниковой навигационной системы (далее — СНС-1), электронного блока (далее — БЭ-ИИС-32М) с твердотельным накопителем, блока приема разовых команд (далее — БРК-1М), антенны СНС и пульта отображения информации (вычислитель с ЖК-дисплеем). При количестве БЭ-ИИС-32М более 2-x в комплект поставки включается усилитель-разветвитель сигнала (УРС СНС-1).

Наземная часть изделия состоит из блока спутниковой навигационной системы (СНС-1), вычислителя наземной контрольной станции (далее - НКС) и антенны НКС.

В состав изделия входят следующие метрологически значимые компоненты и средства:

-    бортовая часть в составе:

а)    блок СНС-1;

б)    антенна СНС AirAnt;

-    наземная часть в составе:

а)    блок СНС-1;

б)    антенна GrAnt-G3T;

-    программное обеспечение.

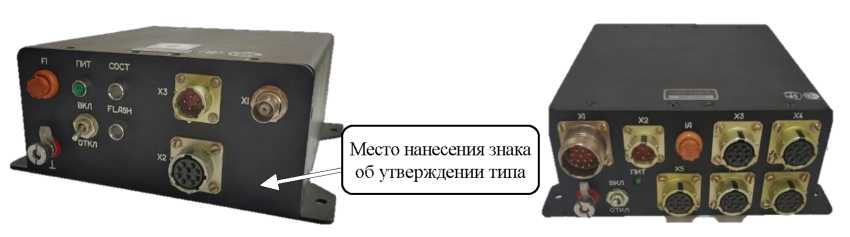

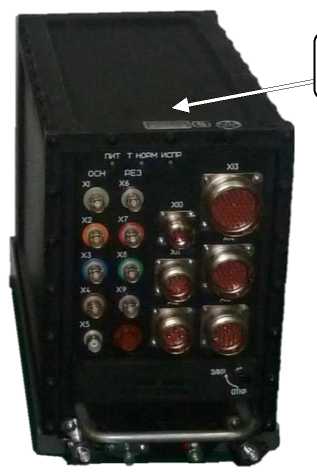

Общий вид изделия с местом нанесения знака утверждения типа представлен на рисунках 1 и 2.

Предотвращение несанкционированной разборки блоков обеспечено пломбированием мастичными пломбами головок винтов корпусов блоков.

Нанесение знака поверки на изделие не предусмотрено.

Заводской номер, состоящий из арабских цифр, гравируется на табличке, которая закрепляется в месте, указанном на рисунке 1.

ч

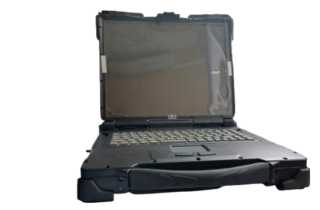

е) мобильная ПЭВМ    ж) антенна СНС AirAnt-G3T

а) блок СНС-1    б) вычислитель НКС в) антенна НКС GrAnt-G3T

Программное обеспечение

Конструкция изделия исключает возможность несанкционированного влияния на программное обеспечение (далее - ПО) и измерительную информацию.

ПО «Main» (БЭ ИИС-32) обеспечивает регистрацию информации систем, подключенных к БЭ ИИС-32М.

ПО «TRE_3N» (СНС-1) предназначено для приема и обработки сигналов навигационных космических аппаратов приемником СНС-1.

ПО «GrafNav» предназначено для постобработки измерений навигационной аппаратуры потребителей.

ПО «NetView&Modem» предназначено для настройки конфигурации блока СНС-1, а также регистрации измерений блока СНС-1 наземной части.

ПО «PoiN2» обеспечивает в реальном времени вывод навигационных параметров объекта на пульт отображения информации.

ПО «JpsConvert» предназначено для преобразования измерений координат местоположения и составляющих векторов скорости потребителя в табличный формат данных.

Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 — Идентификационные данные метрологически значимой части ПО

Идентификационные данные (признаки)

Значение

Идентификационное

наименование

Main

(БЭ

ИИС-32)

TRE 3N (СНС-1)

GrafNav

NetView&

Modem

PoiN2

JpsConvert

Номер версии (идентификационный номер), не ниже

4.1.4 (M4)

3.7.10

Oct,22,2020

8.90.2428

2.2.41

1.0

1.0

Таблица 2 — Метрологические характеристики

Наименование характеристики

Значение

Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси, м

-    в абсолютном режиме реального времени

-    в дифференциальном режиме реального времени с использованием корректирующей информации SBAS

-    в режиме PPP в постобработке с использованием «быстрой» ЭВИ 1)

± 5

± 2,0 ± 1,0

Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения относительных координат местоположения по каждой координатной оси в дифференциальном фазовом режиме в постобработке, м

± 0,1

Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения относительных координат местоположения в дифференциальном кодовом режиме в постобработке, м:

-    по широте

-    по долготе

-    по высоте

± 1,0 ± 1,0 ± 2,2

Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения составляющих вектора скорости, м/с

-    в абсолютном режиме реального времени

-    в дифференциальном режиме реального времени

с использованием корректирующей информации SBAS

-    в дифференциальном кодовом режиме в постобработке

-    в дифференциальном фазовом режиме в постобработке

-    в режиме PPP в постобработке с использованием «быстрой» ЭВИ 1)

± 0,1

± 0,1 ± 0,1 ± 0,1 ± 0,1

Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени ИИС-32 М к национальной шкале координированного времени UTC(SU), мкс

± 1

При работе по сигналам ГЛОНАСС стандартной точности в частотных диапазонах L1 и L2 и сигналам GPS с кодом С/А в частотных диапазонах L1 и L2 при геометрическом факторе PDOP не более 2, в диапазоне: ускорений от 0 до 10 м/с2; высот от 0 до 17000 м; скоростей от 0 до 500 м/с (в режиме PPP установлен диапазон скоростей от 0 до 250 м/с)

1 При наличии высокоточной ассистирующей навигационной информации, обеспечивающей определение координат потребителя с СКО погрешности по каждой координатной оси не более 0,3 м

Диапазон рабочих температур, за исключением ПЭВМ, °С

Напряжение питания от сети постоянного тока, В

Потребляемая мощность блока СНС-1, Вт

от -40 до +55

от 23,8 до 29,4

10

Габаритные размеры (без кабелей), мм:

1    Составные части бортовой части ИИС-32 М:

1.1    Блок СНС-1

190

185

75

120

74

45

190

185

75

140

140

62

1

0,4

1

0,6

-    длина

-    ширина

-    высота

1.2    Антенна СНС AirAnt-G3T

-    длина

-    ширина

-    высота

2    Составные части наземной части ИИС-32 М:

2.1    Блок СНС-1

-    длина

-    ширина

-    высота

2.2    Антенна GrAnt-G3T

-    длина

-    ширина

-    высота

Масса, кг:

1    Составные части бортовой части ИИС-32 М:

1.1    Блок СНС-1

1.2    Антенна СНС AirAnt-G3T

2    Составные части наземной части ИИС-32 М:

2.1    Блок СНС-1

2.2    Антенна GrAnt-G3T

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус изделия любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость изображения знака в течение установленного срока службы средства измерений.

Таблица 4 — Комплектность

Наименование

Обозначение

Кол.

Примеч.

1 Бортовая часть ИИС-32М в составе:

1

1.1 Блок электронный БЭ-ИИС-32М

1 ^

1.2 Блок разовых команд БРК-1М 2)

1

1.3 Блок спутниковой навигационной системы СНС-1

1 ^

1.4 Усилитель-разветвитель сигнала УРС СНС-1 2)

1

1.5 Антенна СНС AirAnt-G3T

1 :)

1.6 Пульт отображения информации ПОИ в составе:

1

1.6.1 Мобильная ПЭВМ

1 :)

1.6.2 ЖК-дисплей 2)

1

1.7 Кабель СНС-1 - Антенна СНС

РИЦА.468543.002

1 ^

1.8 Кабель VGA 2)

1

1.9 Кабель USB 2)

1

1.10 Пульт управления 2)

1

1.11 Кабель БЭ-ИИС-32М - Блок питания 2)

РИЦА.685621.029

1

1.12 Кабель СНС-1 - Блок питания 2)

РИЦА.685622.020

1

1.13 Кабель БЭ ИИС-32М - СНС-1 2)

РИЦА.685622.013

1

1.14 Кабель БЭ-ИИС-32М - ПОИ, ПЭВМ 2)

РИЦА.685623.012

1

2 Наземная часть ИИС-32М НКС в составе:

1

2.1 Вычислитель НКС MSI GL75 Leopard с адаптером

1

2.2 Блок спутниковой навигационной системы СНС-1

1

2.3 Антенна НКС GrAnt-G3T

1

2.4 Кабель СНС-1 - Антенна НКС

РИЦА.468543.003

1

2.5 Кабель СНС-1 - Антенна НКС

РИЦА.468543.004

2.6 Кабель СНС-1 - Вычислитель НКС

РИЦА.685623.014

2.7 Специальное программное обеспечение

1

CD-диск

3 Паспорт сводный

ЯТТТИС 467316 004 ПС

1

4 Паспорта по поз. 1.1-1.6, 2.1-2.3

9

5 Регламент технического обслуживания

ЯШИС.467316.004 РО

1

6 Руководство по эксплуатации

ЯТТТИС 467316 004 РЭ

1

7 Методика поверки

651-21-010 МП

1

Х) Определяется договором на поставку, минимальное число 1 2) Опционально, определяется договором на поставку

Сведения о методах измерений

приведены в разделе «Устройство и работа ИИС-32М» документа ЯШИС.467316.004 РЭ. «Информационно-измерительная система ИИС-32М».

Нормативные документы

Приказ № 2831 Росстандарта от 29 декабря 2018 г. «Об утверждении Государственной поверочной схемы для координатно-временных измерений».

ЯШИС.467316.004 ТУ «Информационно-измерительная система ИИС-32М ЯШИС.467316.004. Технические условия».
