Счётчики газа ультразвуковые с коррекцией ЭКВАТЭЛ/А2 СГБУ-02
| Номер в ГРСИ РФ: | 82905-21 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | ООО "Торговый дом "Экватэл", г.Набережные Челны |
Счётчики газа ультразвуковые с коррекцией ЭКВАТЭЛ/А2 СГБУ-02 (далее - счетчики) предназначены для измерения объёма природного газа по ГОСТ 5542-2014 в газопроводе низкого давления, с приведением измеренного объёма газа к 20 °С
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 82905-21 |
| Наименование | Счётчики газа ультразвуковые с коррекцией |
| Модель | ЭКВАТЭЛ/А2 СГБУ-02 |
| Страна-производитель | РОССИЯ |
Производитель / Заявитель
Общество с ограниченной ответственностью "Торговый дом "Экватэл" (ООО "ТД "Экватэл"), г. Набережные Челны, Республика Татарстан
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 11 лет |
| Зарегистрировано поверок | 1 |
| Найдено поверителей | 1 |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 82905-21: Описание типа СИ | Скачать | 363.9 КБ | |
| 82905-21: Методика поверки МП 1264-13-2021 | Скачать | 3.3 MБ |
Описание типа
Назначение
Счётчики газа ультразвуковые с коррекцией ЭКВАТЭЛ/А2 СГБУ-02 (далее - счетчики) предназначены для измерения объёма природного газа по ГОСТ 5542-2014 в газопроводе низкого давления, с приведением измеренного объёма газа к 20 °С
Описание
Принцип действия счетчиков газа ультразвуковых с коррекцией ЭКВАТЭЛ/А2 СГБУ-02 основан на определении времени прохождения ультразвукового импульса по потоку и против потока газа. Импульс, направленный по потоку, распространяется быстрее импульса, направленного против потока. Времена распространения импульсов, а также разница времен, пропорциональны скорости потока газа и, следовательно, измеряемому объему.
Счетчик имеет моноблочное исполнение и состоит из следующих узлов:
- преобразователя расхода, который монтируется в газопровод и имеет непосредственный контакт с газом;
- электронного модуля счетчика газа с жидко-кристаллическим индикатором (ЖКИ), предназначенным для отображения информации о текущем расходе и израсходованном объеме газа, состояния элемента питания;
- электроакустических преобразователей;
- автономного (сменного) элемента питания, предназначенного для питания счетчика;
- пластмассовой крышки с табличкой.
В зависимости от расхода газа счетчики выпускаются типоразмеров G4; G6 и имеют следующие исполнения.
СГБУ-02 G4 - счетчик газа бытовой ультразвуковой СГБУ-02 типоразмера G4 с верхним пределом измерений объемного расхода газа 6,0 м3/ч:
СГБУ-02И G4 - счетчик газа бытовой ультразвуковой СГБУ-02 типоразмера G4 с верхним пределом измерений объемного расхода газа 6,0 м3/ч с импульсным выходом:
СГБУ-02Р G4 - счетчик газа бытовой ультразвуковой СГБУ типоразмера G4 с верхним пределом измерений объемного расхода газа 6,0 м3/ч с радиовыходом:
СГБУ-02Рк G4 - счетчик газа бытовой ультразвуковой СГБУ типоразмера G4 с верхним пределом измерений объемного расхода газа 6,0 м3/ч с радиовыходом и запорным клапаном:
СГБУ-02 G6 - счетчик газа бытовой ультразвуковой СГБУ-02 типоразмера G6 с верхним пределом измерений объемного расхода газа 10,0 м3/ч:
СГБУ-02И G6 - счетчик газа бытовой ультразвуковой СГБУ-02 типоразмера G6 с верхним пределом измерений объемного расхода газа 10,0 м3/ч с импульсным выходом:
СГБУ-02Р G6 - счетчик газа бытовой ультразвуковой СГБУ типоразмера G6 с верхним пределом измерений объемного расхода газа 10,0 м3/ч с радиовыходом:
СГБУ-02Рк G6 - счетчик газа бытовой ультразвуковой СГБУ типоразмера G6 с верхним пределом измерений объемного расхода газа 10,0 м3/ч с радиовыходом и запорным клапаном:

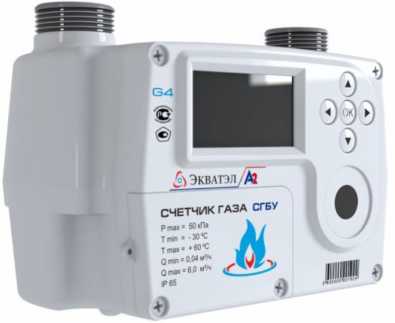

Общий вид счетчиков представлен на рисунке 1.
Рисунок 1 - Общий вид счетчиков

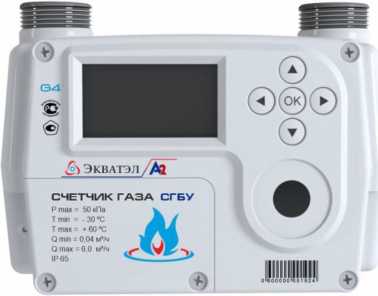

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков Заводской номер наносится на информационную табличку.
Программное обеспечение
является встроенным. Преобразование измеренных величин и обработка измеренных данных выполняется с использованием внутренних аппаратных и программных средств. Программное обеспечение( далее - ПО) хранится в энергонезависимой памяти. Программное обеспечение является метрологически значимым. Метрологические характеристики нормированы с учетом ПО.
Таблица 1 - Программное обеспечение
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
СГБУ-02 НЕХ |
|
Номер версии (идентификационный номер) ПО |
01 001 |
|
Цифровой идентификатор ПО |
F8C5 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Типоразмер |
G4 |
G6 |
|
Максимальный расход газа Qmax, м3/ч |
6,0 |
10,0 |
|
Номинальный расход газа Qnom, м3/ч |
4,0 |
6,0 |
|
Минимальный расход газа Qmin, м3/ч |
0,04 |
0,06 |
|
Пределы допускаемой относительной погрешности измеренного объема газа, приведенного к 20 °С, %, не более, при расходах 0,1 • Q max < Q < Q max Qmin < Q < 0,1Q max |
± 1,5 ± 3,0 | |
|
Изменение относительной погрешности измерения объема газа, вызванное отклонением температуры измеряемого газа на 1 °С от 20 °C, в диапазоне рабочих температур от - 30 до + 60 °С, по сравнению с допускаемой, не должно превышать,% |
0,1 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Температура измеряемой среды, °С |
от -30 до +60 | |
|
Температура окружающей среды, °С |
от -25 до +60 | |
|
Типоразмер |
G4 |
G6 |
|
Габариты, мм (высотах ширинах длина) |
130x180x100 | |
|
Масса, кг |
1,52 | |
|
Максимальное рабочее давление газа, кПа |
50 | |
|
Допускаемая потеря давления Qmax, Па |
200 |
250 |
|
Межцентровое расстояние между штуцерами, мм |
110, 130 | |
|
Размеры наружной резьбы входного и выходного штуцеров, дюйм |
G1; G1% | |
|
Два литиевых элемента типа D с напряжением, В |
3,6 | |
|
Отображение информации |
Графический индикатор с подсветкой(опция) | |
|
Каналы передачи данных |
Оптический канал, GSM/GPRS телеметрия, LoRaWAN | |
|
Радиоканал, полоса рабочих частот, МГц |
RF; 433,868 | |
|
Срок службы, лет |
20 | |
Знак утверждения типа
наносится в центральную часть лицевой панели счетчиков флексографским способом и в верхнюю часть титульных листов руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность счетчиков
|
Наименование |
Обозначение |
Количество |
|
Счётчики газа ультразвуковые с коррекцией ЭКВАТЭЛ/А2 СГБУ-02 |
1 шт. | |
|
Руководство по эксплуатации |
СГБУЭ.00.000.003 РЭ |
1 экз. |
|
Паспорт |
СВКЭ.00.000.004 ПС |
1 экз. |
|
Монтажный комплект (поставляется по заказу) |
— |
1 компл. |
|
Методика поверки |
МП 1264-13-2021 |
1 экз. |
Сведения о методах измерений
приведены в п. 1.4.2 «Счетчики газа ультразвуковые с коррекцией ЭКВАТЭЛ/А2 СГБУ-02 (G4 G6). Руководство по эксплуатации. СГБУЭ.00.000.003 РЭ»
Нормативные документы
Приказ Росстандарта от 29.12.2018 № 2825 Об утверждении Государственной
поверочной схемы для средств измерений объемного и массового расходов газа.
4213-033-13031976-2020 ТУ Счётчики газа ультразвуковые с коррекцией ЭКВАТЭЛ/А2 СГБУ-02. Технические условия
Другие Счетчики газа
