Трансформаторы тока ТФЗМ 220Б-III У1

Номер в ГРСИ РФ: 82929-21
Категория: Трансформаторы
Производитель / заявитель: ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье
Поставщик:
Нет данных
Трансформаторы тока ТФЗМ 220Б-III У1 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Трансформаторы тока ТФЗМ 220Б-Ш У1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Скачать

82929-21: Описание типа СИ Скачать 367.2 КБ
82929-21: Методика поверки Скачать 41.5 КБ

Информация по Госреестру

Основные данные
Номер по Госреестру 82929-21
Наименование Трансформаторы тока
Модель ТФЗМ 220Б-III У1
Межповерочный интервал / Периодичность поверки 4 года
Страна-производитель УКРАИНА
Срок свидетельства (Или заводской номер) 6799, 6796, 6797, 6095, 6200, 6798
Производитель / Заявитель

Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА"), Украина

УКРАИНА

Назначение

Трансформаторы тока ТФЗМ 220Б-Ш У1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены в верхней части трансформатора тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

К трансформаторам тока данного типа относятся трансформаторы тока ТФЗМ 220Б-Ш У1 зав. № 6799, 6796, 6797, 6095, 6200, 6798.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

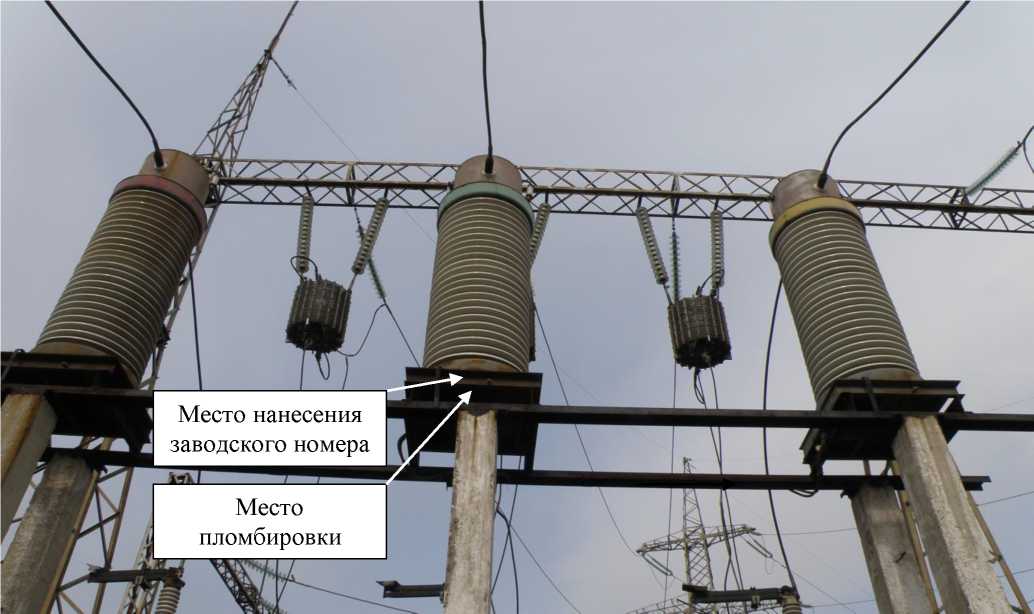

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение для заводских номеров

6799, 6796, 6797, 6095, 6200, 6798

Номинальное напряжение, кВ

220

Номинальный первичный ток 11ном, А

1200

Номинальный вторичный ток Ьном, А

5

Номинальная частота £юм, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,2

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +40

Знак утверждения типа

Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТФЗМ 220Б-Ш У1

1 шт.

Паспорт

ТФЗМ 220Б-Ш У1

1 экз.

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока

Нормативные документы

Техническая документация изготовителя
