Термометр сопротивления платиновый эталонный ПТС-10М

Номер в ГРСИ РФ: 82948-21
Категория: Термометры
Производитель / заявитель: ГУП РФ "Владимирский завод "Эталон", г.Владимир
Поставщик:
Нет данных
Термометр сопротивления платиновый эталонный ПТС-10М поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Термометр сопротивления платиновый эталонный ПТС-10М - рабочий эталон 0-го разряда согласно ГОСТ 8.558-2009, часть 2, предназначен для измерений температуры жидких и газообразных сред при поверке и калибровке средств измерений температуры.

Скачать

82948-21: Описание типа СИ Скачать 356.7 КБ
82948-21: Методика поверки МП 2411-0182 -2021 Скачать 5.8 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 82948-21
Наименование Термометр сопротивления платиновый эталонный
Модель ПТС-10М
Межповерочный интервал / Периодичность поверки 2 года
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 2927
Производитель / Заявитель

Общество с ограниченной ответственностью "Владимирский завод "Эталон" (ООО "Владимирский завод "Эталон"), г. Владимир

РОССИЯ

Назначение

Термометр сопротивления платиновый эталонный ПТС-10М - рабочий эталон 0-го разряда согласно ГОСТ 8.558-2009, часть 2, предназначен для измерений температуры жидких и газообразных сред при поверке и калибровке средств измерений температуры.

Описание

Принцип действия термометра сопротивления платинового эталонного ПТС-10М (далее -термометр) заключается в использовании температурной зависимости электрического сопротивления платины. Основной частью термометра является чувствительный элемент, представляющий собой резистор в виде спирали из платиновой проволоки. Для термометра соединенные последовательно отрезки спирали укладываются в кварцевую трубочку. К концам платиновой проволоки чувствительного элемента приварены платиновые проволоки, жестко скрепленные с каркасом, к каждой из которых приварено по два вывода из платины. Для изоляции выводных проводников применены кварцевые капилляры. Чувствительный элемент с выводами заключен в герметизированную пробирку, изготовленную из кварца.

Маркировка термометра выполнена методом гравировки и содержит обозначение ПТС-10М и заводской номер.

Знак поверки наносится на свидетельство о поверке или в паспорт.

Общий вид средства измерений представлен на рисунках 1-2.

Пломбирование термометра сопротивления платинового эталонного непредусмотрено.

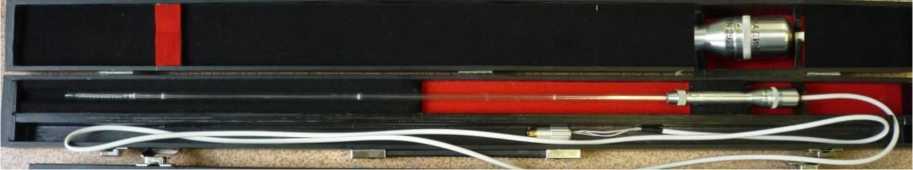

Рисунок 1 - Общий вид термометра сопротивления ПТС-10М

Программное обеспечение

отсутствует

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от 0,010 до +660,323

Номинальное сопротивление при 0 °С, Ом

10±0,2

Отношение сопротивления термометра к его сопротивлению в тройной точке воды (W)

1,11807

Наименование характеристики

Значение

при температуре плавления галлия, не менее

Измерительный ток, мА

1,0

Допускаемые значения суммарного

среднеквадратического отклонения (СКО) сличения с эталоном - копией, °С, не более

при температуре:

+0,010 °С

0,0003

1

2

+231,928 °С

0,0018

+419,527 °С

0,0025

+660,323 °С

0,0032

Электрическое сопротивление изоляции между

выводами и корпусом ТС , Ом, не менее

1-108

при температуре окружающей среды от +15 до +25 °С и

относительной влажности воздуха от 0 до 80 %

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры

внешний диаметр охранной трубки, мм, не более

6,8

длина погружаемой части, мм, не менее

540

диаметр головки, мм, не более

20,0±0,5

Масса,г, не более

100

Условия эксплуатации:

диапазон температуры окружающего воздуха, °С

от +15 до +25

относительная влажность, %, не более

80

диапазон атмосферного давления, кПа

от 84 до 106,7

Наработка на отказ, ч, не менее

1000

Срок службы, лет, не менее

6

Знак утверждения типа

наносится типографским способом на титульный лист паспорта. Комплектность средства измерений

Таблица 3 - Комплектность термометра

Наименование изделия или документа

Обозначение

Количество

Термометр сопротивления платиновый эталонный

ПТС -10М № 2927

1 шт.

Футляр

1 шт.

Паспорт

Хд.2.821.047ПС

1 экз.

Методика поверки

МП 2411-0182-2021

1 экз.

Сведения о методах измерений

приведены в документе Хд.2.821.047ПС «Термометр сопротивления платиновый эталонный ПТС -10М № 2927. Прапорт», раздел 3.

Нормативные документы, устанавливающие требования к термометру сопротивления платиновому эталонному ПТС-10М

ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений температуры
