Комплексы измерительные передвижные автодорожные АДК-М-НТ
| Номер в ГРСИ РФ: | 82965-21 |
|---|---|
| Производитель / заявитель: | ГП "РОСДОРНИИ", г.Москва |
Комплексы измерительные передвижные автодорожные АДК-М-НТ (далее - комплексы АДК-М-НТ) предназначены для измерений геометрических и транспортно-эксплуатационных характеристик автомобильных дорог:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 82965-21 |
| Наименование | Комплексы измерительные передвижные автодорожные |
| Модель | АДК-М-НТ |
| Страна-производитель | РОССИЯ |
Производитель / Заявитель
ФАУ "РОСДОРНИИ", г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 6 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 82965-21: Описание типа СИ | Скачать | 1.1 MБ | |
| 82965-21: Методика поверки МП АПМ 66-20 | Скачать | 8.9 MБ |
Описание типа
Назначение
Комплексы измерительные передвижные автодорожные АДК-М-НТ (далее - комплексы АДК-М-НТ) предназначены для измерений геометрических и транспортно-эксплуатационных характеристик автомобильных дорог:
- длина (протяженность) участков автомобильных дорог,
- продольные и поперечные уклоны автомобильных дорог,
- радиус кривых в плане и угол поворота автомобильных дорог,
- ровность покрытия автомобильных дорог,
- координаты микропрофиля покрытия автомобильных дорог,
- коэффициент сцепления покрытия автомобильных дорог,
- колейность покрытия автомобильных дорог,
- упругий прогиб покрытия автомобильных дорог,
- толщина покрытия автомобильных дорог,
- координаты местоположения,
- геометрические размеры придорожных объектов.
Описание
Комплексы АДК-М-НТ представляют собой многоканальное измерительно-вычислительное устройство на базе компьютера со специальным программным обеспечением.
Принцип действия комплексов АДК-М-НТ основан на получении, коммутации, обработке и хранении измерительной информации от измерительных устройств (датчиков).
Конструктивно, комплексы АДК-М-НТ представляют собой необходимый набор измерительных устройств (датчиков), которые устанавливаются на автотранспортное средство и (или) буксируемый прицеп (полуприцеп) и в автоматическом режиме, в процессе движения, позволяют формировать банк данных геометрических и транспортно-эксплуатационных характеристик автомобильных дорог.
По заказу, комплексы АДК-М-НТ поставляются с комплектом видеокамер с блоком привязки к пройденному пути для оценки состояния автомобильных дорог и придорожного обустройства.
Комплексы АДК-М-НТ выпускаются в 19 модификациях, которые отличаются комплектацией измерительных устройств.
Таблица 1 - Модификации комплекса АДК-М-НТ
|
Наименование модификации комплекса АДК-М-НТ |
Комплектация измерительными устройствами |
|
АДК-М-НТ-1-1 |
Измеритель длины (протяженности) участков дорог ИП-10; Измеритель координат местоположения (аппаратура геодезическая спутниковая NVS-RTK-TM, Госреестр № 75078-19*); |
|
АДК-М-НТ-1-2 |
Измеритель длины (протяженности) участков дорог ИП-10; Измеритель ровности и ординат микропрофиля РИКАД-2 |
|
АДК-М-НТ-1-3 |
Измеритель длины (протяженности) участков дорог ИП-10; Измеритель ровности и ординат микропрофиля РИКАД-3 |
|
АДК-М-НТ-1-4 |
Измеритель длины (протяженности) участков дорог ИП-10; Измеритель ровности и ординат микропрофиля РИКАД-4 |
|
АДК-М-НТ-1-5 |
Измеритель длины (протяженности) участков дорог ИП-10; Измеритель ровности и ординат микропрофиля РИКАД-5 |
|
АДК-М-НТ-2-2 |
Измеритель длины (протяженности) участков дорог ИП-10; Измеритель продольных и поперечных уклонов, углов поворота и радиусов кривых в плане МИНС; Измеритель ровности и ординат микропрофиля РИКАД-2 |
|
АДК-М-НТ-2-3 |
Измеритель длины (протяженности) участков дорог ИП-10; Измеритель продольных и поперечных уклонов, углов поворота и радиусов кривых в плане ГИРОСКОП; Измеритель ровности и ординат микропрофиля РИКАД-2 |
|
АДК-М-НТ-3 |
Измеритель длины (протяженности) участков дорог ИП-10, Измеритель толщины дорожного покрытия ТЕРРА-ЗОНД |
|
АДК-М-НТ-4 |
Измеритель длины (протяженности) участков дорог ИП-10; Измеритель колейности дорожного покрытия ВОЛНА-5 |
|
АДК-М-НТ-5-2 |
Измеритель длины (протяженности) участков дорог ИП-10; Измеритель коэффициента сцепления дорожного покрытия ПКСН-2 |
|
АДК-М-НТ-5-3 |
Измеритель длины (протяженности) участков дорог ИП-10; Измеритель коэффициента сцепления дорожного покрытия ПКСН-3 |
|
АДК-М-НТ-6 |
Измеритель длины (протяженности) участков дорог ИП-10; Измеритель упругого прогиба дорожного покрытия Микродин-3 |
|
АДК-М-НТ-7 |
Измеритель длины (протяженности) участков дорог ИП-10; Измеритель координат местоположения и геометрических размеров придорожных объектов (система мобильного картографирования Trimble MX9, Госреестр № 78543-20*) |
|
АДК-М-НТ-8-2 |
Измеритель длины (протяженности) участков дорог ИП-10; Измеритель координат местоположения (аппаратура геодезическая спутниковая NVS-RTK-TM, Госреестр № 75078-19*); Измеритель ровности и ординат микропрофиля РИКАД-2; Измеритель продольных и поперечных уклонов, углов поворота и радиусов кривых в плане МИНС; Измеритель толщины дорожного покрытия ТЕРРА-ЗОНД; Измеритель колейности дорожного покрытия ВОЛНА-5; Измеритель упругого прогиба дорожного покрытия Микродин-3; Измеритель коэффициента сцепления дорожного покрытия ПКСН-3 |
|
АДК-М-НТ-8-3 |
Измеритель длины (протяженности) участков дорог ИП-10; Измеритель координат местоположения (аппаратура геодезическая спутниковая NVS-RTK-TM, Госреестр № 75078-19*); Измеритель ровности и ординат микропрофиля РИКАД-3; Измеритель продольных и поперечных уклонов, углов поворота и радиусов кривых в плане МИНС; Измеритель толщины дорожного покрытия ТЕРРА-ЗОНД; Измеритель колейности дорожного покрытия ВОЛНА-5; Измеритель упругого прогиба дорожного покрытия Микродин-3; Измеритель коэффициента сцепления дорожного покрытия ПКСН-3 |
|
АДК-М-НТ-8-4 |
Измеритель длины (протяженности) участков дорог ИП-10; Измеритель координат местоположения (аппаратура геодезическая спутниковая NVS-RTK-TM, Госреестр № 75078-19*); Измеритель ровности и ординат микропрофиля РИКАД-4; Измеритель продольных и поперечных уклонов, углов поворота и радиусов кривых в плане МИНС; Измеритель толщины дорожного покрытия ТЕРРА-ЗОНД; Измеритель колейности дорожного покрытия ВОЛНА-5; Измеритель упругого прогиба дорожного покрытия Микродин-3; Измеритель коэффициента сцепления дорожного покрытия ПКСН-3 |
|
АДК-М-НТ-8-5 |
Измеритель длины (протяженности) участков дорог ИП-10; Измеритель координат местоположения (аппаратура геодезическая спутниковая NVS-RTK-TM, Госреестр № 75078-19*); Измеритель ровности и ординат микропрофиля РИКАД-5; Измеритель продольных и поперечных уклонов, углов поворота и радиусов кривых в плане МИНС; Измеритель толщины дорожного покрытия ТЕРРА-ЗОНД; Измеритель колейности дорожного покрытия ВОЛНА-5; Измеритель упругого прогиба дорожного покрытия Микродин-3; Измеритель коэффициента сцепления дорожного покрытия ПКСН-3 |
|
АДК-М-НТ-20-4 |
Измеритель длины (протяженности) участков дорог ИП-10; Измеритель ровности и координат микропрофиля РИКАД-4; Измеритель продольных и поперечных уклонов, углов поворота и радиусов кривых в плане МИНС; Измеритель толщины дорожного покрытия ТЕРРА-ЗОНД; Измеритель колейности дорожного покрытия ВОЛНА-5; Измеритель упругого прогиба дорожного покрытия ЭСКАНДОР-1; Измеритель коэффициента сцепления дорожного покрытия ПКСН-3; Измеритель координат местоположения и геометрических размеров придорожных объектов (система мобильного картографирования Trimble MX9, Госреестр № 78543-20*) |
|
АДК-М-НТ-20-5 |
Измеритель длины (протяженности) участков дорог ИП-10; Измеритель ровности и ординат микропрофиля РИКАД-5; Измеритель продольных и поперечных уклонов, углов поворота и радиусов кривых в плане МИНС; Измеритель толщины дорожного покрытия ТЕРРА-ЗОНД; Измеритель колейности дорожного покрытия ВОЛНА-5; Измеритель упругого прогиба дорожного покрытия ЭСКАНДОР-1; Измеритель коэффициента сцепления дорожного покрытия ПКСН-3; Измеритель координат местоположения и геометрических размеров придорожных объектов (система мобильного картографирования Trimble MX9, Госреестр № 78543-20*) |
|
*-Допускается комплектация другими средствами измерений утвержденного типа с аналогичными характеристиками. | |
Наименование модификации, заводской номер и дата выпуска комплекса АДК-М-НТ указывается на маркировочной пластинке, которая закрепляется заклепками к приборной стойке рабочего места оператора.
В процессе эксплуатации, комплексы АДК-М-НТ не предусматривают внешних механических или электронных регулировок. Ограничение от несанкционированного доступа к узлам комплексов АДК-М-НТ обеспечивается технологией производства и монтажом измерительных устройств (датчиков) с применением специальной сервисной оснастки.
Пломбирование комплексов АДК-М-НТ не производится.
Нанесение знака поверки на комплекс АДК-М-НТ не предусмотрено.
Общий вид комплексов АДК-М-НТ, измерительных устройств и место нанесения знака утверждения типа представлены на рисунках 1-18.
Рисунок 1 - Общий вид комплексов АДК-М-НТ-20-5
Рисунок 2 - Общий вид комплексов АДК-М-
НТ-5-2
Рисунок 3 - Измеритель длины (протяженности) участков дорог ИП-10
Рисунок 4 - Измеритель продольных и поперечных уклонов, углов поворота и радиусов кривых в плане МИНС
Рисунок 5 - Измеритель продольных и поперечных уклонов, углов поворота и радиусов кривых в плане ГИРОСКОП

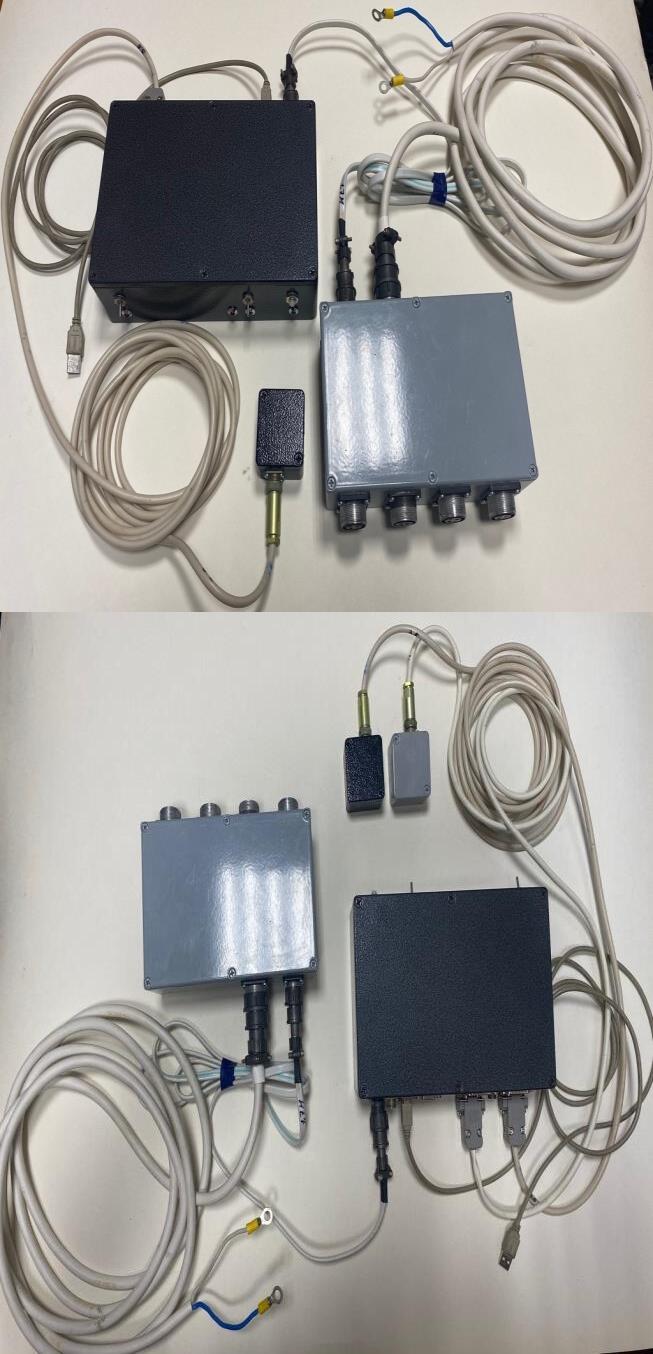

Рисунок 6 - Измеритель ровности, ординат микропрофиля РИКАД-5 и упругого прогиба дорожного покрытия ЭСКАНДОР-1
Рисунок 7 - Измеритель ровности и ординат микропрофиля дорожного покрытия РИКАД-2
Рисунок 8 - Измеритель ровности и ординат микропрофиля дорожного покрытия РИКАД-3
Рисунок 9 - Измеритель ровности и ординат микропрофиля дорожного покрытия РИКАД-4
Рисунок 10 - Измеритель толщины дорожного покрытия ТЕРРА-ЗОНД
Рисунок 11 - Измеритель геометрических размеров придорожных объектов (система мобильного картографирования Trimble MX9, Госреестр № 78543-20)
Рисунок 12 - Измеритель координат местоположения (аппаратура геодезическая спутниковая NVS-RTK-TM, Госреестр № 75078-19)
Рисунок 13 - Измеритель упругого прогиба дорожного покрытия Микродин-3
Рисунок 14 - Измеритель колейности дорожного покрытия ВОЛНА-5
Рисунок 15 - Измеритель коэффициента сцепления дорожного покрытия ПКСН-2
Рисунок 16 - Измеритель коэффициента сцепления дорожного покрытия ПКСН-3
Место крепления маркировочной пластинки
Рисунок 17 - Рабочее место оператора АДК-М-НТ
Рисунок 18 - Маркировочная пластинка АДК-М-НТ
Программное обеспечение
Комплексы АДК-М-НТ поставляются с метрологически значимым программным обеспечением (ПО) FTDIMonitor, устанавливаемым на управляющий компьютер. ПО разработано с учетом требований безопасности и исключения несанкционированного доступа, как случайного или непреднамеренного, так и от преднамеренных изменений. С этой целью предусмотрено специальное средство защиты, что обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации. Таким образом исключается возможность несанкционированного влияния на ПО и измерительную информацию. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.0772014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FTDIMonitor |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.0.0 |
|
Цифровой идентификатор |
0BA75664 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длины (протяженности) участков автомобильных дорог, м Границы допускаемой относительной погрешности измерений длины (протяженности) участков автомобильных дорог, % |
от 1 до 1000000 ±0,1 |
|
Диапазон измерений продольных и поперечных уклонов покрытия автомобильных дорог, % Границы допускаемой абсолютной погрешности измерений продольных и поперечных уклонов покрытия автомобильных дорог, % |
от -120 до 120 ±3 |
|
Диапазон измерений углов поворота автомобильных дорог, ° Границы допускаемой абсолютной погрешности измерений углов поворота автомобильных дорог, ° |
от -180 до +180 ±0,5 |
|
Диапазон измерений радиусов кривых в плане автомобильных дорог, м Границы допускаемой относительной погрешности измерений радиусов кривых в плане автомобильных дорог, % |
от 10 до 3000 ±10 |
|
Диапазон измерений показателя ровности покрытия автомобильных дорог, мм/м Границы допускаемой приведенной погрешности измерений показателя ровности автомобильных дорог, % , для модификаций с измерителем - РИКАД-2 - РИКАД-3, РИКАД-4, РИКАД-5 |
от 0,2 до 8,0 ±10 ±5 |
|
Диапазон измерений ординат продольного микропрофиля покрытия автомобильных дорог, мм Границы допускаемой приведенной погрешности измерений ординат микропрофиля покрытия автомобильных дорог, % |
от 1 до 150 ±10 |
|
Диапазон измерений глубины колеи покрытия автомобильных дорог, мм Границы допускаемой абсолютной погрешности измерений глубины колеи покрытия автомобильных дорог, мм |
от 2 до 150 ±1 |
|
Диапазон измерений коэффициента сцепления покрытия автомобильных дорог Границы допускаемой приведенной погрешности измерений коэффициента сцепления покрытия автомобильных дорог, % |
от 0,1 до 0,75 ±4 |
|
Диапазон измерений упругого прогиба покрытия автомобильных дорог, мм: Границы допускаемой приведенной погрешности измерений упругого прогиба покрытия автомобильных дорог, % |
от 0,1 до 2 ±5 |
|
Диапазон измерений толщины покрытия автомобильных дорог, м Границы допускаемой абсолютной погрешности измерений толщины покрытия автомобильных дорог, м |
0,05 - 0,5 ±0,02 |
|
Границы допускаемой абсолютной погрешности измерений координат местоположения, м |
±2 |
|
Диапазон измерений геометрических размеров придорожных объектов, м: Границы допускаемой абсолютной погрешности измерений геометрических размеров придорожных объектов, мм |
от 0 до 100 ±40 |
Таблица 4 - Общие технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение электропитания постоянного тока от бортовой сети, В |
от 11 до 14,5 |
|
Диапазон рабочих температур, оС |
от -10 до +40 |
|
Габаритные размеры (ДхШхВ), мм, не более |
11500x2500x3800 |
|
Масса, кг, не более: |
14000 |
Знак утверждения типа
наносится печатным способом на титульный лист руководства по эксплуатации и методом штампования несмываемой краской на маркировочной табличке комплекса АДК-М-НТ.
Комплектность
Таблица 5 - Комплектность комплексов АДК-М-НТ
|
Наименование |
Обозначение |
Количество |
|
Комплект измерительных устройств |
- |
1 шт. |
|
Комплект установочных приспособлений |
- |
1 шт. |
|
Комплект программного обеспечения |
- |
1 шт. |
|
Комплект видеокамер |
- |
по заказу |
|
Управляющий компьютер |
- |
по заказу |
|
Методика поверки |
МП АПМ 66-20 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 8 «Комплексы измерительные передвижные автодорожные АДК-М-НТ. Руководство по эксплуатации».
Нормативные документы
ТУ 482200-003-05204776-2020 «Комплексы измерительные передвижные автодорожные АДК-М-НТ. Технические условия».
