Стенды автоматизированные КТ-ПЗ

Номер в ГРСИ РФ: 82981-21
Производитель / заявитель: НПП "Термопласт", г.Ижевск
Скачать
82981-21: Описание типа СИ Скачать 282.2 КБ
82981-21: Методика поверки ОЦСМ 149196-2021 МП Скачать 3.8 MБ
Нет данных о поставщике
Стенды автоматизированные КТ-ПЗ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Стенды автоматизированные КТ-ПЗ (далее по тесту - стенды) предназначены для измерений внутренних диаметров профилированных труб относительным методом.

Информация по Госреестру

Основные данные
Номер по Госреестру 82981-21
Наименование Стенды автоматизированные
Модель КТ-ПЗ
Страна-производитель РОССИЯ
Производитель / Заявитель

Общество с ограниченной ответственностью "Термопласт-ТД" (ООО "Термопласт-ТД"), г. Ижевск; Общество с ограниченной ответственностью "КАМ-Инжиниринг" (ООО "КАМ-Инжиниринг"), г. Ижевск

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 5
Найдено поверителей 4
Успешных поверок (СИ пригодно) 5 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

82981-21: Описание типа СИ Скачать 282.2 КБ
82981-21: Методика поверки ОЦСМ 149196-2021 МП Скачать 3.8 MБ

Описание типа

Назначение

Стенды автоматизированные КТ-ПЗ (далее по тесту - стенды) предназначены для измерений внутренних диаметров профилированных труб относительным методом.

Описание

Принцип действия стендов основан на преобразовании профиля сечения контролируемых изделий с помощью измерительного пневматического калибра, в электрический сигнал с последующим аналого-цифровым преобразованием, программной обработкой и оформлением в виде результата измерений.

Стенды состоят из измерительного модуля (измерительного пневматического калибра), каретки, приводов перемещения и вращения измерительного модуля, приспособлений для базирования и крепления изделия, электронного блока, блока подготовки воздуха, панели оператора, которые установлены на сборной станине.

Общий вид стендов представлен на рисунке 1.

Рисунок 1 - Общий вид стендов

Пломбирование стендов не предусмотрено.

Нанесение знака поверки на стенды не предусмотрено.

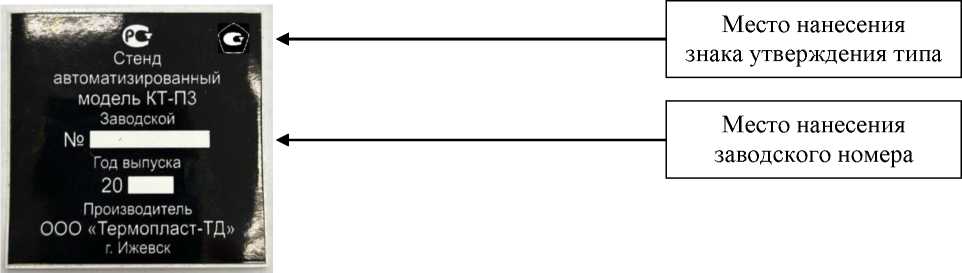

Заводской номер наносится на маркировочную табличку стендов и в руководство по эксплуатации типографским способом.

Программное обеспечение

Программное обеспечение стендов (далее по тексту - ПО) осуществляет:

- управление процессом измерений;

- сбор и обработку измерительной информации, зарегистрированной измерительным модулем;

- вычисление измеряемых величин;

- отображение результатов измерений.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0.077-2014.

Влияние ПО на результат измерений учтено при нормировании метрологических характеристик стендов.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ТТ-ПЗ.ехе

Номер версии (идентификационный номер ПО)

1.0.0.0

Цифровой идентификатор ПО

2275E0FD

Алгоритм вычисления идентификатора ПО

CRC32

Технические характеристики

Таблица 2 - Метрологические характеристики стендов

Наименование характеристики

Значение

Диапазон измерений внутреннего диаметра, мм

от 7,606 до 7,990

Пределы допускаемой абсолютной погрешности измерений внутреннего диаметра, мм

±0,003

Размах показаний, мм, не более

0,002

Таблица 3 - Метрологические характеристики колец установочных

Наименование характеристики

Значение

Диапазон номинальных диаметров отверстий, мм

от 7,606 до 7,990

Пределы допускаемого отклонения от номинального диаметра, мкм

±1,0

Непостоянство диаметра отверстия в продольном сечении, мкм, не более

0,8

Отклонение от круглости отверстий, мкм, не более

0,5

Таблица 4 - Основные технические характеристики стендов и колец установочных

Наименование характеристики

Значение

Длина контролируемого изделия, мм, не более

1500

Давление воздуха на выходе из блока подготовки воздуха, МПа

от 0,4 до 0,6

Параметр шероховатости Ra по ГОСТ 2789-73, мкм, не более:

- поверхности измерительного пневматического калибра

- измерительной поверхности колец установочных

0,2

0,1

Продолжение таблицы 4

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

- частота переменного тока, Г ц

от 210 до 230 от 49,5 до 50,5

Потребляемая мощность, В^А, не более

600

Габаритные размеры, мм, не более:

- высота

- длина

- ширина

1600

4000

750

Масса, кг, не более

200

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %

- атмосферное давление, кПа

от 15 до 25

от 40 до 80 от 84,0 до 106,7

Средний срок службы, лет

5

Средняя наработка на отказ, условных измерений*

30000

* - под условным измерением понимают поворот измерительного модуля в канале на 180°

Знак утверждения типа

наносится на маркировочную табличку стендов и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Стенд автоматизированный

КТ-ПЗ

1 шт.

Калибр измерительный

по заказу

Кольца установочные

1 комплект

Компьютер - панель оператора

1 шт.

Державка сменная

2 шт.

Блок подготовки воздуха

1 шт.

Пневмотрубки соединительные

1 м

Руководство по эксплуатации

0.ТП.8704-700.000 РЭ

1 экз.

Методика поверки

ОЦСМ 149196-2021 МП

1 экз.

Сведения о методах измерений

приведены в разделе 6 «Контроль изделия» руководства по эксплуатации.

Нормативные документы

Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29.12.2018 г. № 2840

ТУ 394600-003-62383626-21 Стенд автоматизированный КТ-П3. Технические условия
