Датчики скорости и направления ветра ДСНВ

Номер в ГРСИ РФ: 83030-21
Производитель / заявитель: АО "НПП "Радар ммс", г.С.-Петербург
Поставщик:
Нет данных
Датчики скорости и направления ветра ДСНВ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Датчики скорости и направления ветра ДСНВ (далее - датчики) предназначены для измерений скорости и направления воздушного потока.

Скачать

83030-21: Описание типа СИ Скачать 502.5 КБ
83030-21: Методика поверки МП 254-0101-2021 Скачать 3 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 83030-21
Наименование Датчики скорости и направления ветра
Модель ДСНВ
Межповерочный интервал / Периодичность поверки 1 год
Страна-производитель РОССИЯ
Производитель / Заявитель

Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс"), г. Санкт-Петербург

РОССИЯ

Назначение

Датчики скорости и направления ветра ДСНВ (далее - датчики) предназначены для измерений скорости и направления воздушного потока.

Описание

Принцип действия датчиков основан:

-при измерении скорости воздушного потока на зависимости частоты вращения вала от скорости воздушного потока. Воздушный поток воздействует на чашечки вертушки, заставляя вращаться чашечки и вал, на котором они закреплены. Значения частоты вращения вала преобразуется в значения скорости воздушного потока встроенным аналоговым преобразователем.

-при измерении направления воздушного потока на зависимости между направлением вектора скорости воздушного потока и положением свободно ориентирующейся флюгарки. Воздушный поток воздействует на флюгарку, которая ориентируется навстречу потоку, поворачивая вал, на котором она закреплена. Значения угла поворота вала преобразуется в значения направления воздушного потока встроенным аналоговым преобразователем.

Датчики состоят из прикрепленных к валам вертушки и флюгарки, двух аналоговых преобразователей, платы управления и контроля с микроконтроллером, пластины для крепления. На нижней части корпуса датчика расположен гермоввод с кабелем.

Датчики передают значения скорости и направления воздушного потока по интерфейсу RS-485 автоматически с заданным интервалом или по запросу.

Знак поверки наносится на свидетельство о поверке и/или в паспорт.

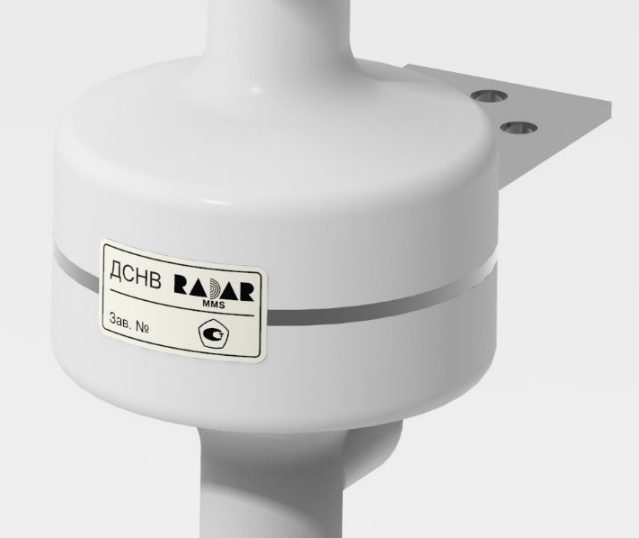

Серийный номер наносится на корпус датчика в виде наклейки.

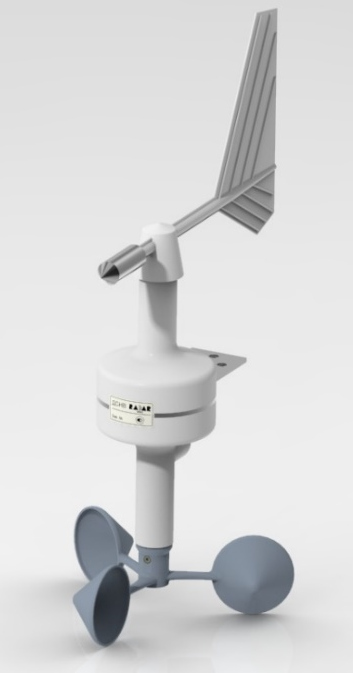

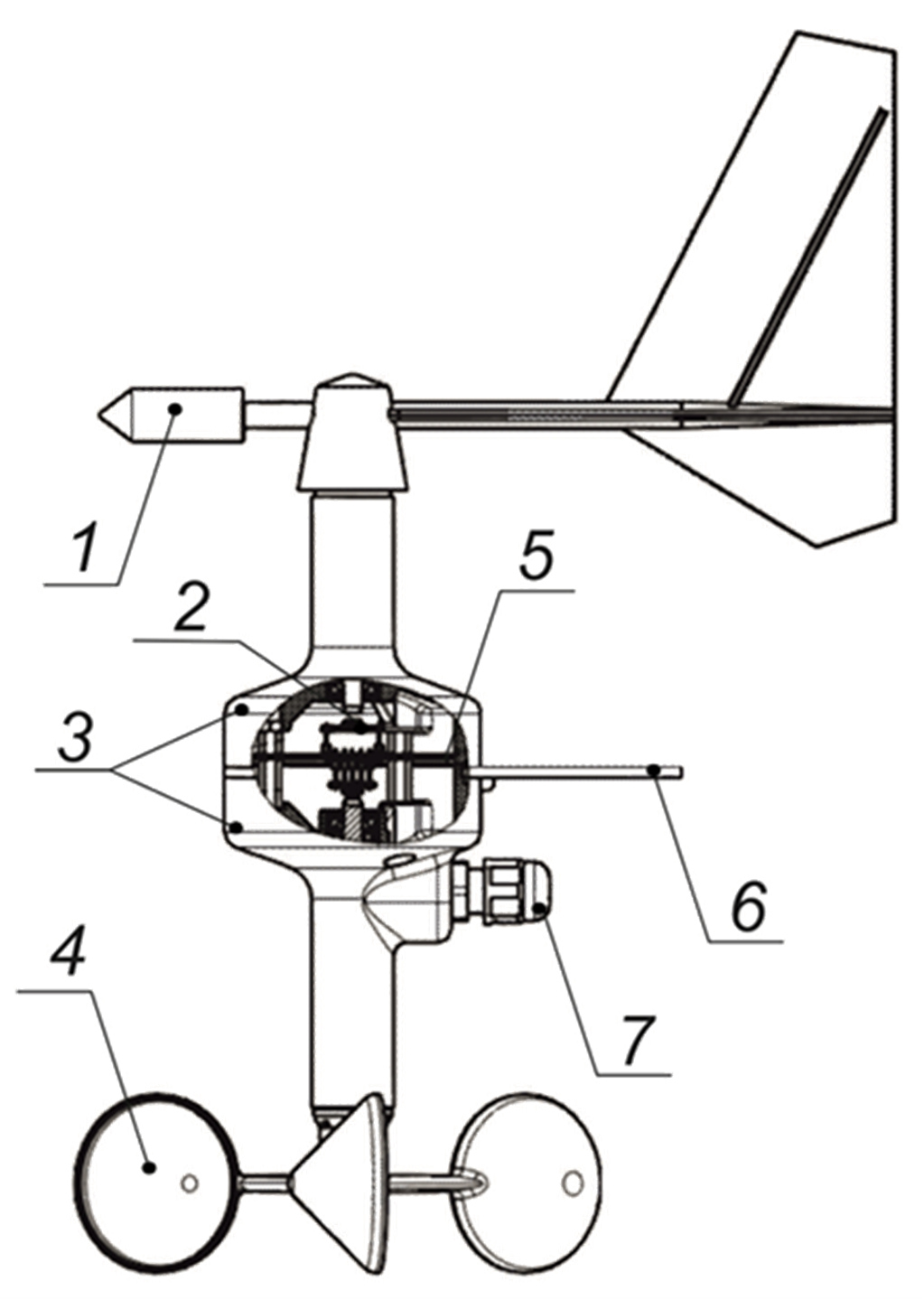

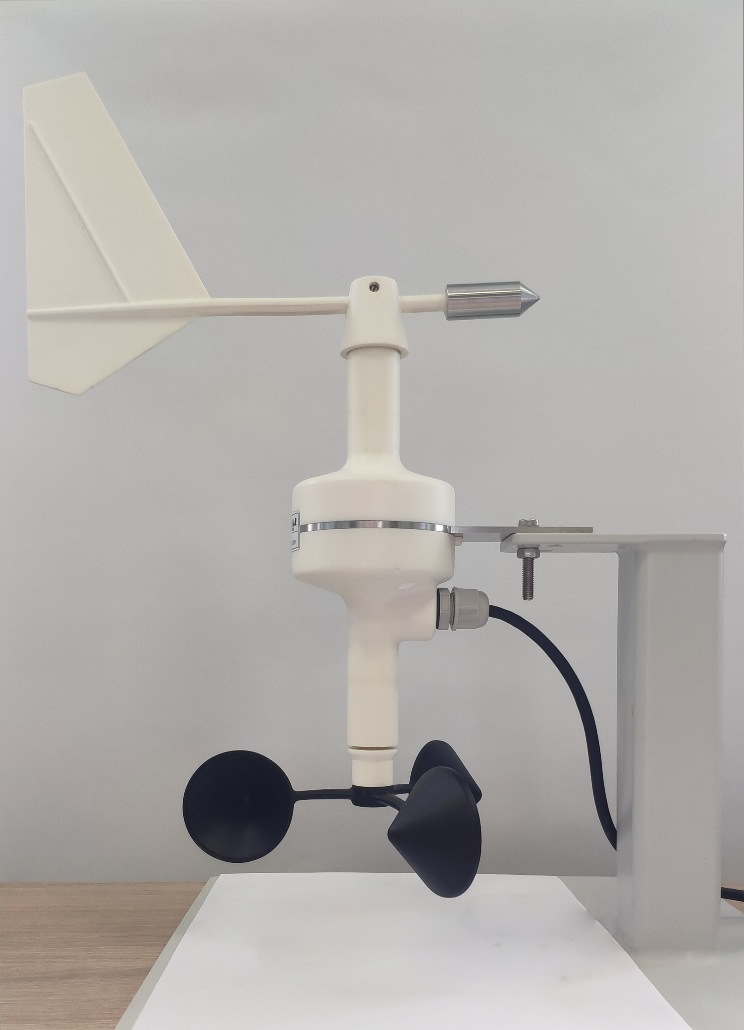

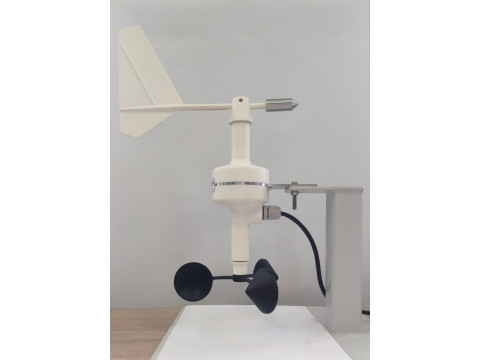

Общий вид датчиков представлен на рисунке 1.

Программное обеспечение

Датчики имеют встроенное программное обеспечение (ПО), которое обеспечивает управление и настройку датчиков, сбор, обработку, хранение и передачу результатов измерений, связь с внешними устройствами через последовательный интерфейс.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик. Таблица 1 - Идентификационные данные программного обеспечения_

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ISAT_01062-01_0.hex

Номер версии (идентификационный номер) ПО

не ниже 0162 1

Технические характеристики

Наименование характеристик

Значение

Диапазон измерений скорости воздушного потока, м/с

от 0,4 до 75

Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с

±(0,04+0,04-V*)

Диапазон измерений направления воздушного потока

от 0° до 359°

Пределы допускаемой абсолютной погрешности измерений направления воздушного потока

±2°

Примечание: V* - скорость воздушного потока, м/с

Таблица 3 - Основные технические характеристики

Напряжение питания от сети постоянного тока, В

от 9,5 до 36

Потребляемая мощность, Вт, не более

30

Габаритные размеры, мм, не более: -диаметр флюгарки

330

-высота

375

Масса, кг, не более (с кабелем 40 м)

3,4

Условия эксплуатации:

- температура воздуха, °С

от -50 до +60

-относительная влажность воздуха, %

до 98%

Средняя наработка на отказ, ч

10000

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на корпус датчика в виде наклейки.

Комплектность

Таблица 4 - Комплектность датчиков

Наименование

Обозначение

Количество

Датчик скорости и направления ветра ДСНВ

ИСАТ.416136.005

1 шт.

Паспорт

ИСАТ.416136.005ПС

1 экз.

Руководство по эксплуатации

ИСАТ.416136.005РЭ

1 экз.

Упаковка

ИСАТ.416915.004

1 шт.

Методика поверки

МП 254-0101-2021

1 экз.

приведены в разделе 2.2 Руководства по эксплуатации ИСАТ.416136.005РЭ «Датчики скорости и направления ветра ДСНВ».

Нормативные документы

Постановление Правительства РФ № 1847 от 16 ноября 2020 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 9 «Измерения, выполняемые при осуществлении деятельности в области гидрометеорологии, мониторинга состояния и загрязнения окружающей среды»

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 2815 от 25.11.2019 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»

Технические условия ИСАТ.416136.005ТУ «Датчики скорости и направления ветра ДСНВ»
