Счетчики газа бытовые Элехант

Номер в ГРСИ РФ: 83074-21
Категория: Счетчики газа
Производитель / заявитель: ООО "Элехант", г.Омск
Поставщик:
Нет данных
Счетчики газа бытовые Элехант поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Счетчики газа бытовые Элехант (далее по тексту - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014, объема газовой фракции сжиженного углеводородного газа по ГОСТ 20448-2018 в газопроводах низкого давления при учете потребления газа индивидуальными потребителями.

Скачать

83074-21: Описание типа СИ Скачать 629.9 КБ
83074-21: Методика поверки ОЦСМ 138196-2021 МП Скачать 4.6 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 83074-21
Наименование Счетчики газа бытовые
Модель Элехант
Межповерочный интервал / Периодичность поверки 12 лет
Страна-производитель РОССИЯ
Производитель / Заявитель

Общество с ограниченной ответственностью "Элехант" (ООО "Элехант"), г. Омск

РОССИЯ

Назначение

Счетчики газа бытовые Элехант (далее по тексту - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014, объема газовой фракции сжиженного углеводородного газа по ГОСТ 20448-2018 в газопроводах низкого давления при учете потребления газа индивидуальными потребителями.

Описание

Принцип действия счетчиков основан на преобразовании объема газа, прошедшего через счетчик, в пропорциональное количество электрических импульсов с помощью струйного генератора колебаний и пьезопреобразователя.

В счетчиках с температурной компенсацией дополнительно установлен датчик температуры, пропорционально преобразующий температуру газа в электрический сигнал.

Электрические сигналы от пневмоэлектропреобразователя и датчика температуры (при наличии) поступают в блок электронный, где происходит их обработка, вычисление объема газа или вычисление температуры газа и приведение измеренного, в рабочих условиях, объема газа, к нормальным условиям по ГОСТ 2939-63 по температуре (в зависимости от модификации). Результаты измерений отображаются на жидкокристаллическом индикаторе или на выносном дисплее.

Счетчики состоят из:

-    преобразователя расхода газа, состоящего из струйного генератора, пьезопреобразователя и присоединительных патрубков;

-    датчика температуры (в зависимости от модификации);

-    блока электронного;

-    элемента питания;

-    радиотрансивера и антенны (в зависимости от модификации);

-    индикатора (в зависимости от модификации);

-    корпуса.

Счетчики выпускаются в различных модификациях, которые отличаются способом отображения измерительной информации, значениями расхода газа, наличием или отсутствием функции передачи результатов измерений по радиоканалу, наличием или отсутствием функции температурной компенсации. Структура условного обозначения счетчиков приведена в таблице 1.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на этикетку счетчиков, расположенную на корпусе, и в паспорт типографским способом.

Общий вид счетчиков представлен на рисунке 1. Цвет накладок определяется при заказе.

Счетчик газа бытовой Элехант X - X X X

1 2 3 4

поля

Описание поля

Код поля

Расшифровка

1

Индикатор

СГБ

Индикатор встроен в корпус

СГБД

Выносной дисплей

2

Типоразмер

1,6

Значение максимального расхода

Qmax, м3/ч

1,8

3,2

4,0

3

Функция передачи результатов измерений по радиоканалу

не указывают

Отсутствует

р*

Присутствует

4

Температурная компенсация

не указывают

Отсутствует: счетчики измеряют объем газа в рабочих условиях

ТК

Присутствует: счетчики измеряют объем газа, приведенный к нормальным условия по ГОСТ 2939-63 по температуре (20 °С)

в газа бытовых Элехант СГБ. Счетчики газа бытовые имеют возможность передачи результатов измерений

* - указывается только для счетчико Элехант СГБД всех модификаций по радиоканалу.

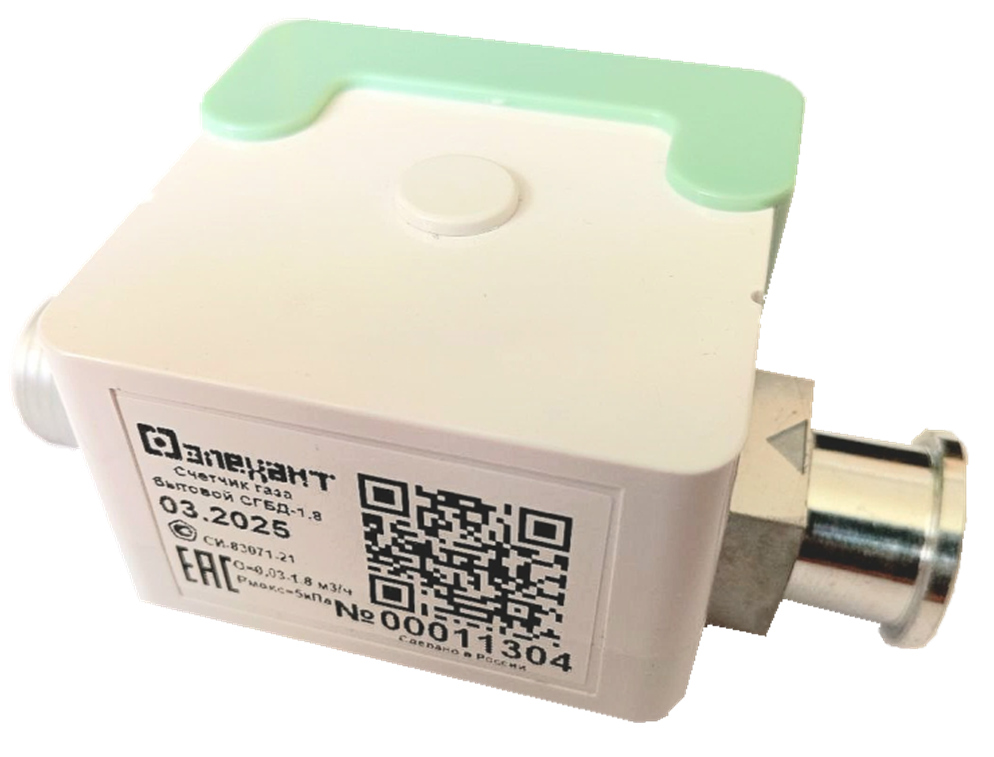

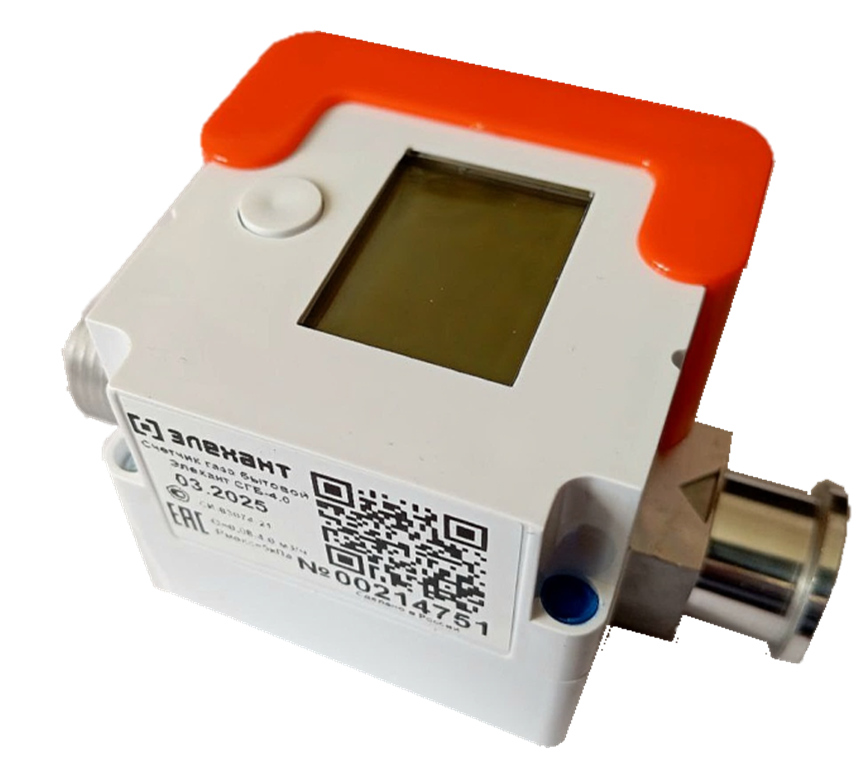

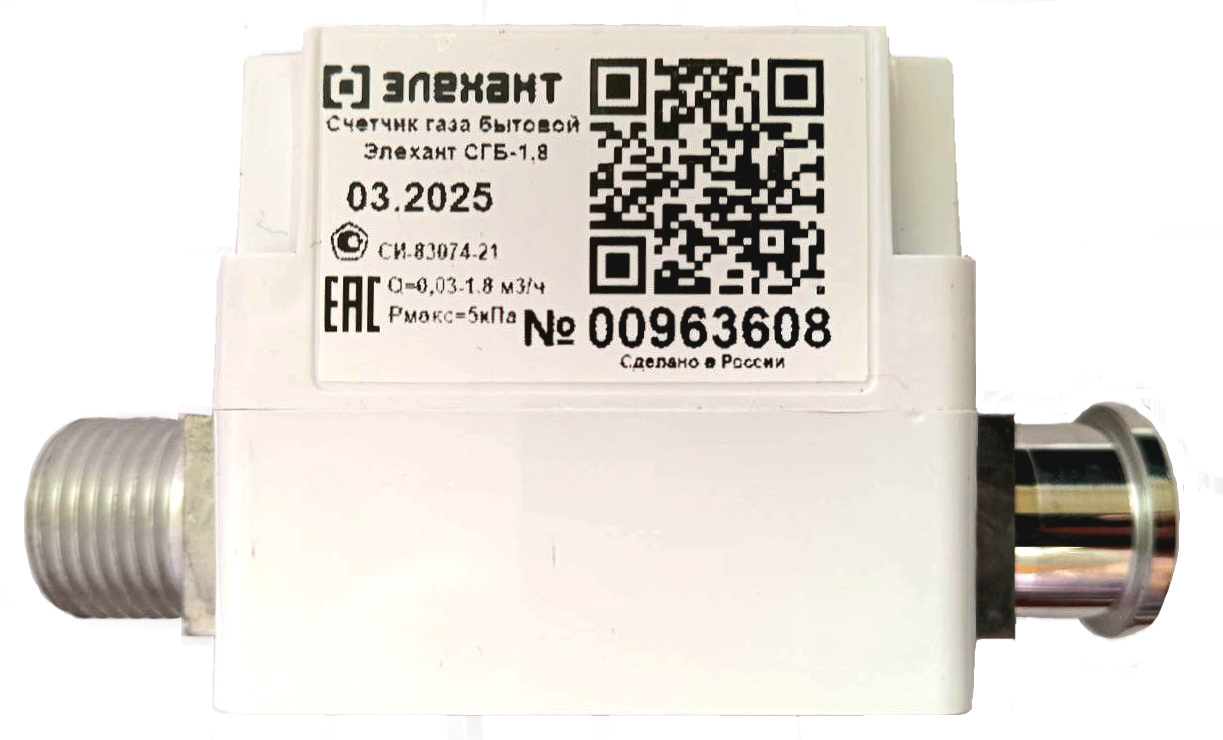

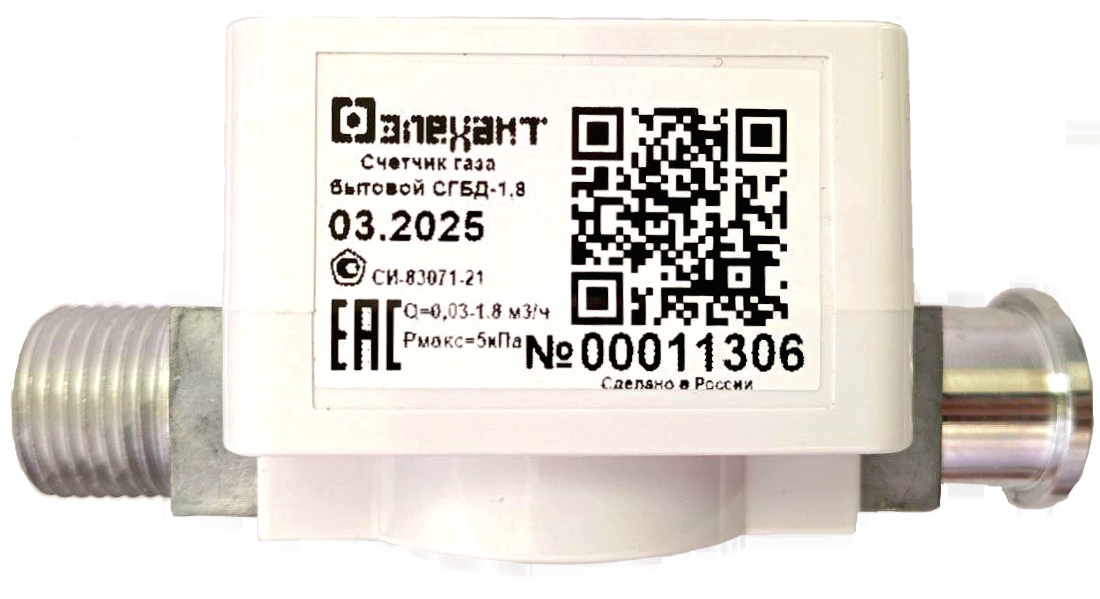

а)    б)    в)

а)    - Счетчик газа бытовой Элехант СГБ-X X X

б)    - Счетчик газа бытовой Элехант СГБД-X X

в)    - Выносной дисплей

Рисунок 1 - Общий вид счетчиков

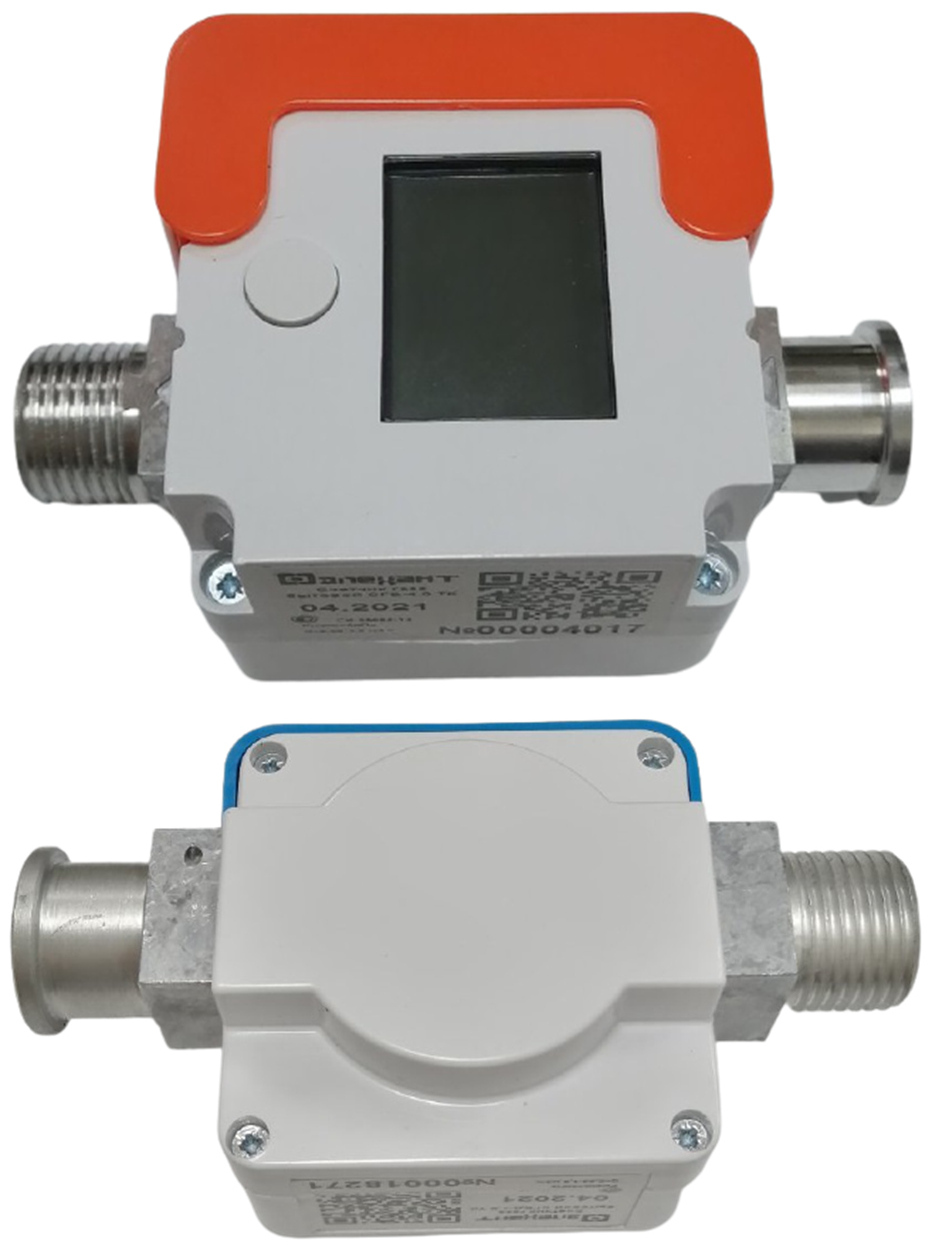

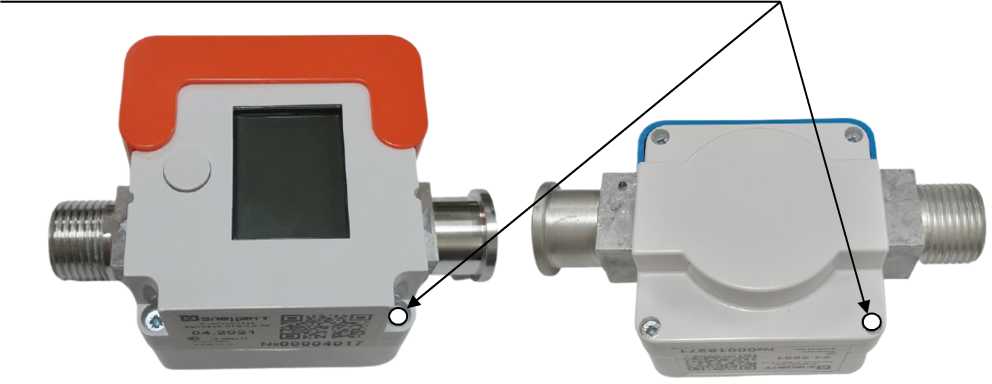

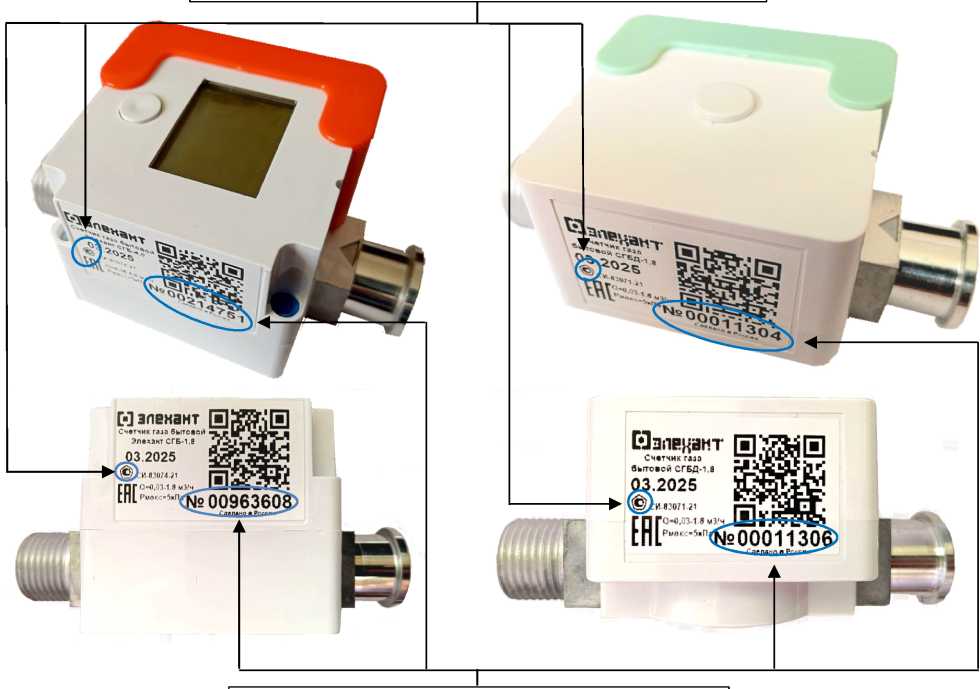

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

а) б)

а)    - Счетчик газа бытовой Элехант СГБ-X X X

б)    - Счетчик газа бытовой Элехант СГБД-X X

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) счетчиков по аппаратному обеспечению является встроенным. ПО счетчиков хранится в энергонезависимой памяти и предназначено для управления работой счетчиков, сбора, обработки и передачи измерительной информации. Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию: разъем программирования скрыт под корпусом, который пломбируется при поверке. Уровень защиты ПО счетчиков «высокий» в соответствии с Р 50.2.077-2014.

ПО выносного дисплея по аппаратному обеспечению является встроенным и предназначено для приема и отображения результатов измерений. ПО выносного дисплея хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО выносного дисплея.

Приложение «Счетчики Элехант» предназначено для установки на мобильные устройства под управлением операционной системы Android или iOS (доступно на сайте предприятия-изготовителя) и предназначено для приема и отображения результатов измерений. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения приложения.

Нормирование метрологических характеристик счетчика проведено с учетом того, что ПО является неотъемлемой частью счетчиков.

Идентификационные данные (признаки)

Значение для

встроенное ПО счетчика

встроенное ПО выносного дисплея

приложение

«Счетчики

Элехант»

Идентификационное наименование ПО

не присвоено

Элехант

Дисплей

Счетчики

Элехант

Номер версии

(идентификационный номер) ПО

не ниже 1.11.14

не ниже 1.3.20

не ниже 3.3.10

Цифровой идентификатор ПО

недоступен

недоступен

недоступен

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение для модификаций

СГБ-1,6 X СГБД-1,6

СГБ-1,8 X СГБД-1,8

X 2,

(N со' tk

Е К

ГС С

СГБ-4,0 X СГБД-4,0

СГБ-1,6 X ТК СГБД-1,6 ТК

СГБ-1,8 X ТК СГБД-1,8 ТК

СГБ-3,2 X ТК СГБД-3,2 ТК

СГБ-4,0 X ТК СГБД-4,0 ТК

Максимальный расход, Qmax, м3/ч

1,60

1,80

3,20

4,00

1,60

1,80

3,20

4,00

Минимальный расход, Qmin, м3/ч

0,03

0,03

0,06

0,08

0,03

0,03

0,06

0,08

Пределы допускаемой относительной погрешности измерений объема газа в рабочих условиях, %, в диапазоне расходов:

-    от Qmin до 0,2Qmax включ.

-    св. 0,2^Qmax до Qmax

±2,5

±1,5

Пределы допускаемой относительной погрешности измерений объема газа, приведенного к нормальным условиям по ГОСТ 2939-63 по температуре, %, в диапазоне расходов:

-    от Qmin до 0,2-Qmax включ.

-    св. 0,2^Qmax до Qmax

±2,5

±1,5

Емкость индикатора, м3

99999,999

Цена деления индикатора, м3

0,001

Диапазон измерений температуры газа, °С

от -10 до +50

Пределы допускаемой абсолютной погрешности измерений температуры газа, С

±0,5

Наименование характеристики

Значение

Диаметр условного прохода Ду, мм

15

Наибольшее избыточное рабочее давление, кПа

5,0

Перепад давления на максимальном расходе Qmax, кПа, не более

2,0

Параметры встроенного элемента питания:

-    напряжение, В

-    емкость, мАч

3,0; 3,6 2000; 2700

Габаритные размеры счетчиков, мм, не более:

-    высота

-    длина

-    ширина

55

65

110

Габаритные размеры выносного дисплея, мм, не более:

-    высота

-    длина

-    ширина

25

65

65

Масса счетчиков, кг, не более

0,3

Масса выносного дисплея, кг, не более

0,1

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность, %, не более

-    атмосферное давление, кПа

от -10 до +50 80

от 84,0 до 106,7

Средняя наработка на отказ, ч

120000

Средний срок службы, лет

12

Степень защиты по ГОСТ 14254-2015 от попадания внутрь твердых тел и воды, обеспечиваемая оболочкой (корпусом)

IP40

Знак утверждения типа

наносится на этикетку счетчиков, расположенную на корпусе, и на паспорт типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Счетчик

в соответствии с таблицей 1

1 шт.

Гайка

1 шт.

Прокладка

1 шт.

Выносной дисплей

1 шт.*

Комплект для одностороннего подключения

1 комплект*

Паспорт

ЭЛХТ.407279.002 ПС

1 экз.

* - поставляется в соответствии с заказом.

Нормативные документы

Государственная поверочная схема для средств измерений объемного и массового расходов газа, утвержденная приказом Росстандарта от 29.12.2018 г. № 2825

ЭЛХТ.407279.002 ТУ Счетчики газа бытовые Элехант. Технические условия
