Установки автоматизированного измерения геометрических параметров листового проката "GEOMETRIX-PL"
| Номер в ГРСИ РФ: | 83085-21 |
|---|---|
| Производитель / заявитель: | ООО "Компания "Нординкрафт", г.Череповец |
Установки автоматизированного измерения геометрических параметров листового проката «GEOMETRIX-PL» (далее по тексту - установки) предназначены для измерений геометрических параметров листового проката (отклонений от плоскостности, ширины, серповидности) в технологическом потоке.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 83085-21 |
| Действует | по 20.09.2026 |
| Наименование | Установки автоматизированного измерения геометрических параметров листового проката |
| Модель | "GEOMETRIX-PL" |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 5914c255-6ad6-e6d1-ed54-7a044200e958 |
Производитель / Заявитель
ООО "Компания "Нординкрафт", РОССИЯ, Вологодская обл., г. Череповец
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
83085-21: Описание типа
2021-83085-21.pdf
|
Скачать | 394.1 КБ | |
|
83085-21: Методика поверки
2021-mp83085-21.pdf
|
Скачать | 3.6 MБ |
Описание типа
Назначение
Установки автоматизированного измерения геометрических параметров листового проката «GEOMETRIX-PL» (далее по тексту - установки) предназначены для измерений геометрических параметров листового проката (отклонений от плоскостности, ширины, серповидности) в технологическом потоке.
Описание
Принцип действия установок основан на триангуляционном методе измерений. На измеряемый объект наводится линия лазерного излучения, формируемая лазерным модулем с оптическим генератором линии. Изображение линии проецируется оптической системой на матрицу фотоприемника, оцифровывается и передается в контроллер, где производится обработка сигнала.
Конструктивно установка состоит из несущей рамы и измерительного модуля, на котором установлены оптические триангуляционные 2D сканеры, содержащие лазерный модуль и фотоприемник в виде матрицы из фоточувствительных элементов.
Общий вид средства измерений представлен на рисунке 1.
Пломбирование установок не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения наносится ударным способом на корпус установки в месте, указанном на рисунке 2.

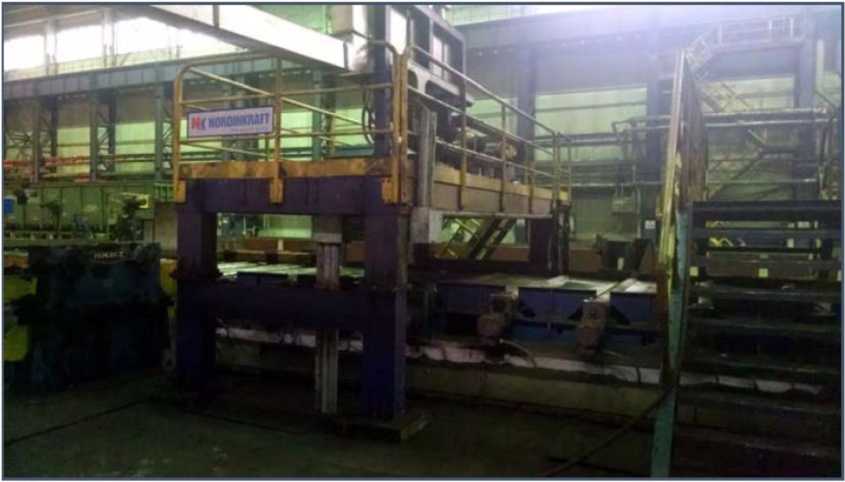

Рисунок 1 - Общий вид установки автоматизированного измерения геометрических параметров листового проката «GEOMETRIX-PL»
Место нанесения заводского номера
Рисунок 2 - Обозначение места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО), установленное на посту управления оператора установки, выполняет функции управления процессом измерений, сбора, анализа и хранения данных со всех лазерных датчиков, а также проводит вычисления параметров.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
E-Scan GT |
|
Номер версии (идентификационный) ПО |
0.1 и выше |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений отклонений от плоскостности, мм/м |
от 1,1 до 50,0 |
|
Пределы допускаемой абсолютной погрешности измерений отклонений от плоскостности, мм/м |
±1,0 |
|
Диапазон измерений серповидности, мм/м |
от 1,0 до 50,0 |
|
Пределы допускаемой абсолютной погрешности измерений серповидности листового проката, мм/м |
±0,5 |
|
Диапазон измерений ширины листового проката, мм |
от 1500,0 до 2600,0 |
|
Пределы допускаемой абсолютной погрешности измерений ширины листового проката, мм |
±0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Характеристики объекта контроля: - ширина листа, мм - длина листа, мм - толщина листа, мм |
от 1500 до 2600 от 4000 до 12200 от 6 до 50 |
|
Скорость движения листа, м/с, не более |
1,0 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50±1 |
|
Потребляемая мощность, кВт, не более |
6 |
|
Габаритные размеры установки, мм, не более - высота - ширина - длина |
4000 8000 9000 |
|
Масса, кг, не более |
5000 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +35 80 от 96 до 104 |
Знак утверждения типа
нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист руководства по эксплуатации установки типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измерительный модуль |
- |
1 комплект |
|
Триангуляционный сканер |
- |
11 шт. |
|
Блок синхронизации триангуляционных сканеров |
- |
2 шт. |
|
Система измерения длины проката |
- |
1 шт. |
|
Шкаф электрический |
- |
1 шт. |
|
Сервер инспекции |
- |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Программное обеспечение: - программный модуль управления работой триангуляционных сканеров; - программный модуль для управления работой Комплекса |
- |
1 диск |
|
Комплект запасных частей и принадлежностей |
- |
1 шт. |
|
Комплект проектной документации |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Руководство по программному обеспечению |
- |
1 экз. |
|
Методика поверки |
МП 014.Д4-21 |
1 экз. |
Сведения о методах измерений
приведены в разделе 8 руководства по эксплуатации «Установка автоматизированного измерения геометрических параметров листового проката «GEOMETRIX-PL».
Нормативные документы
ТУ 4276-1010-10553510-13 Установка автоматизированного измерения геометрических параметров листового проката «GEOMETRIX-PL». Технические условия.
