Пробники токовые TCP300A

Номер в ГРСИ РФ: 83161-21
Производитель / заявитель: Компания "Tektronix, Inc.", США
Поставщик:
Нет данных
Пробники токовые TCP300A поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Пробники токовые TCP300A (далее - пробники) предназначены для бесконтактного измерения силы постоянного и переменного электрического тока высокой частоты.

Скачать

83161-21: Описание типа СИ Скачать 342.8 КБ
83161-21: Методика поверки ТСР300А/МП-2021 Скачать 5.2 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 83161-21
Наименование Пробники токовые
Модель TCP300A
Межповерочный интервал / Периодичность поверки 1 год
Страна-производитель КИТАЙ
Производитель / Заявитель

Компания "Tektronix (China) Co., Ltd.", Китай

КИТАЙ

Назначение

Пробники токовые TCP300A (далее - пробники) предназначены для бесконтактного измерения силы постоянного и переменного электрического тока высокой частоты.

Описание

Принцип действия пробников основан на комбинации бесконтактного трансформатора тока с ферромагнитным сердечником и преобразователя Холла.

Пробники используются совместно с усилителями TCPA300 (далее - усилители). Измеряемый электрический ток пропускается в окно раздвижных клещей пробника, и с несимметричного выхода пробника поступает на вход усилителя, в котором осуществляется масштабное преобразование силы тока в пропорциональное электрическое напряжение. К выходу усилителя может быть подключен осциллограф (вольтметр и другая измерительная аппаратура) с входным сопротивлением 50 Ом. Если осциллограф имеет входное сопротивление

1 МОм, то следует присоединить к его входу согласованную проходную нагрузку 50 Ом.

Пробники имеют две модификации TCP305A и TCP312A, различающиеся коэффициентами преобразования силы тока в напряжение и временем нарастания переходной характеристики (верхней частотой полосы пропускания).

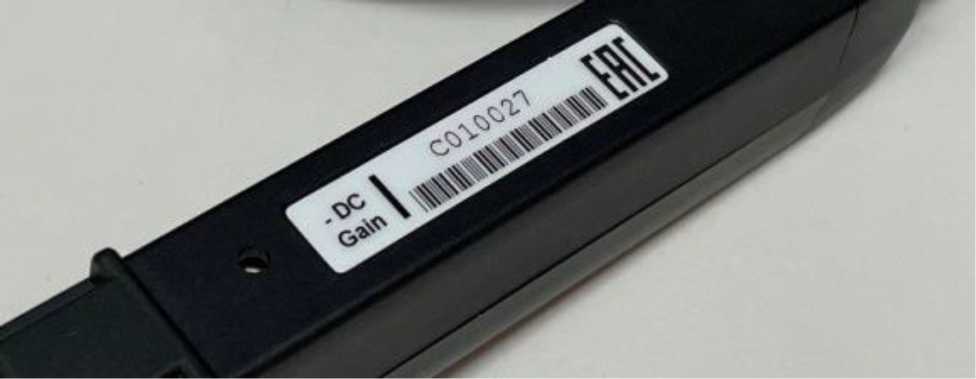

Усилители взаимозаменяемы и могу использоваться с любой модификацией пробников. Конструкция пробников имеет форму «пистолета», на конце «ствола» которого находятся раздвижные клещи. Общий вид пробников с указанием места нанесения знака утверждения типа и знака поверки на боковой стороне корпуса показан на рисунке 1. Обозначение модификации пробника нанесено на верхнюю сторону корпуса. Уникальный заводской (серийный) номер пробника имеет буквенно-цифровое обозначение в виде «СХХХХХХ», где буква «С» идентифицирует завод-изготовитель, а после буквы следуют 6 цифр (от 0 до 9). Заводской номер указан на самоклеющейся этикетке, размещенной на нижней стороне корпуса пробника. Фрагмент нижней стороны корпуса пробника с этикеткой представлен на рисунке 2.

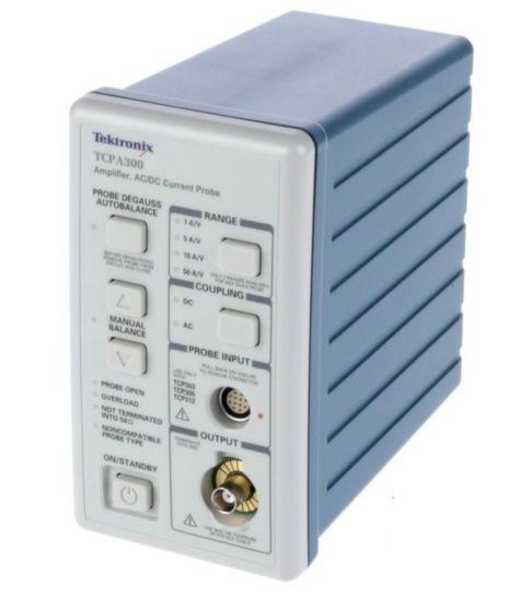

Усилители выполнены в форме моноблока, общий вид усилителей показан на рисунке 3. В конструкции пробников и усилителя отсутствуют элементы регулировки и подстройки, доступные пользователю, их пломбирование не предусмотрено.

Технические характеристики

Метрологические и технические характеристики представлены в таблицах 1, 2.

Таблица 1 - Метрологические характеристики

Наименование

Значение

Модификация

TCP305A

TCP312A

Коэффициент преобразования силы тока в напряжение K, А/В

5; 10

1; 10

Минимальное значение измеряемой силы тока, мА

5

1

Максимальное значение измеряемой силы тока, А

постоянный ток

50

30

синусоидальный ток (скз)

35

21

импульсный ток (амплитуда)

50

50

Пределы допускаемой относительной погрешности коэффициента преобразования постоянного тока, % 1,2)

±3

Время нарастания переходной характеристики, нс, не более 3)

7

3,5

Верхняя частота полосы пропускания, МГц, не менее 4,5)

50

100

Время задержки сигнала, нс 6,7)

19

17

о тока

- верхняя частота полосы ки

бель из комплекта поставки

1)    при температуре окружающего воздуха от +10 °С до +50 °С

2)    суммарная погрешность пробника с усилителем

3)    по уровням (10/90) % амплитуды фронта импульса

4)    по уровню -3 дБ от коэффициента преобразования постоянног

5)    расчетные значения по формуле Fmax = 0,35/т, где Fmax [ГГц] пропускания, т [нс] - время нарастания переходной характеристи

6)    от токового входа пробника, включая пробник, усилитель и ка

7)    типовое справочное значение

Наименование

Значение

Габаритные размеры пробников, мм

длина

200

ширина

16

высота

32

Масса пробников, г, не более

150

Максимальный диаметр провода в окне раздвижных клещей, мм

3,8

Длина соединительного кабеля пробников, м

1,5

Габаритные размеры усилителей, мм

длина

173

ширина

91,4

высота

167

Масса усилителей, кг, не более

1,14

Напряжение электросети усилителей, В

от 90 до 264

Частота электросети усилителей, Гц

от 47 до 440

Рабочие условия применения

температура окружающего воздуха, °C

от 0 до +50

относительная влажность воздуха (без конденсата), %, не более

при температуре до +30 °C включ.

95

при температуре св. +30 °C до +50 °C включ.

85

Знак утверждения типа

наносится на верхнюю сторону корпуса пробников в виде самоклеющейся этикетки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

представлена в таблице 3.

Таблица 3 - Комплектность пробников

Наименование и обозначение

Количество

Пробник токовый, модификация TCP305A/TCP312A

по заказу

Защитный чехол для пробника

1 шт.

Провод заземляющий для пробника

1 шт.

Кабель TEKPROBE

1 шт.

Усилитель TCPA300

1 шт. по заказу

Кабель сетевой

1 шт. по заказу

Руководство по эксплуатации 077-1183-01-1R (на компакт-диске)

1 экз.

Сведения о методах измерений

приведены в разделах «Начало работы», «Органы управления» и «Справочная информация» эксплуатационного документа.

Нормативные документы

Г осударственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Ы0'16 до 100 А (приказ Росстандарта от 01.10.2018 г. № 2091) Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы (приказ Росстандарта от 30.12.2019 г. № 3457) Техническая документация компании “Tektronix”
