Измерители сопротивления изоляции SEW IN (далее - измерители) предназначены для измерения электрического сопротивления изоляции.

Информация по Госреестру

Основные данные
Номер по Госреестру 83178-21
Наименование Измерители сопротивления изоляции
Модель SEW IN
Страна-производитель ТАЙВАНЬ (КИТАЙ)
Производитель / Заявитель

Standard Electric Works Co., Ltd., Тайвань

ТАЙВАНЬ (КИТАЙ)

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 100
Найдено поверителей 17
Успешных поверок (СИ пригодно) 99 (99%)
Неуспешных поверок (СИ непригодно) 1 (1%)
Актуальность информации 22.12.2024

Поверители

Скачать

83178-21: Описание типа СИ Скачать 588.6 КБ
83178-21: Методика поверки ПР-04-2021МП Скачать 1.3 MБ

Описание типа

Назначение

Измерители сопротивления изоляции SEW IN (далее - измерители) предназначены для измерения электрического сопротивления изоляции.

Описание

Принцип работы измерителей основан на измерении силы тока, создаваемого при подаче испытательного напряжения на исследуемую цепь, и вычислении сопротивления цепи после аналогово-цифрового преобразования. Значения измеряемых величин отображаются на жидкокристаллическом дисплее в соответствующей размерности.

Конструктивно измерители выполнены в пластмассовых корпусах портативного исполнения с батарейным питанием.

Измерители выпускаются в ряде модификаций, отличающихся диапазонами измеряемого сопротивления изоляции и испытательного напряжения, габаритными размерами, а также набором дополнительных измерительных функций.

Измерители имеют 8 модификаций: 4305 IN, 4310 IN, 6213A IN, 6305 IN, 6305A IN, 6310 IN, 8005 IN, 8010 IN.

Модификации 8005 IN, 8010 IN дополнительно имеют функцию измерения сопротивления низкоомных цепей и режим проверки целостности цепи.

Модификации 8005 IN, 8010 IN имеют режим измерения емкости.

Все модификации, за исключением 6213A IN, имеют режим измерения постоянного и переменного напряжения.

Все модификации, за исключением 8005 IN и 8010 IN, имеют функцию вычисления индекса поляризации (PI) и коэффициента диэлектрической абсорбции (DAR).

На верхней (лицевой) панели измерителей расположены: жидкокристаллический дисплей, органы управления, клеммы для подключения измерительных проводов (у модификаций 8005 IN и 8010 IN клеммы расположены на верхней панели), разъем интерфейса передачи данных (модификации 6305 IN, 6305A IN, 6310 IN), разъем подключения зарядного устройства аккумуляторной батареи (модификация 6305 IN).

На задней панели измерителей расположен отсек батарейного питания и заводской (серийный) номер в виде наклейки.

Общий вид измерителей, места нанесения знака утверждения типа и знака поверки представлены на рисунках 1 - 4. Пломбирование измерителей не предусмотрено.

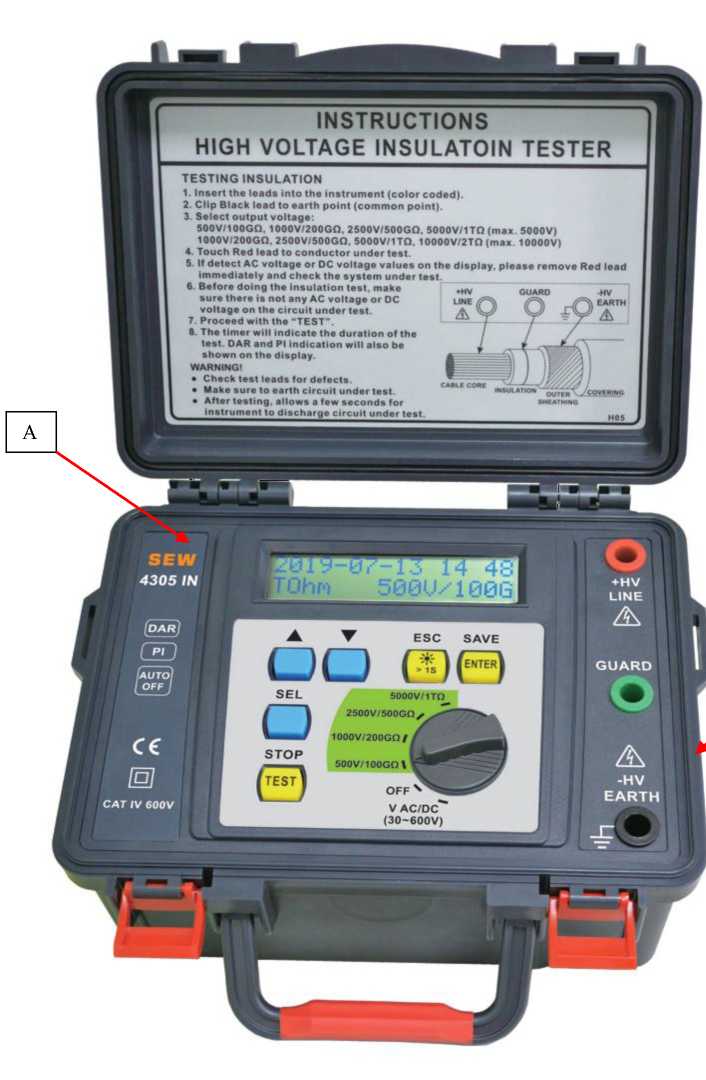

Рисунок 1 - Общий вид измерителей модификаций 4305 IN и 4310 IN, места нанесения знака утверждения типа (А) и знака поверки (Б)

А

Б

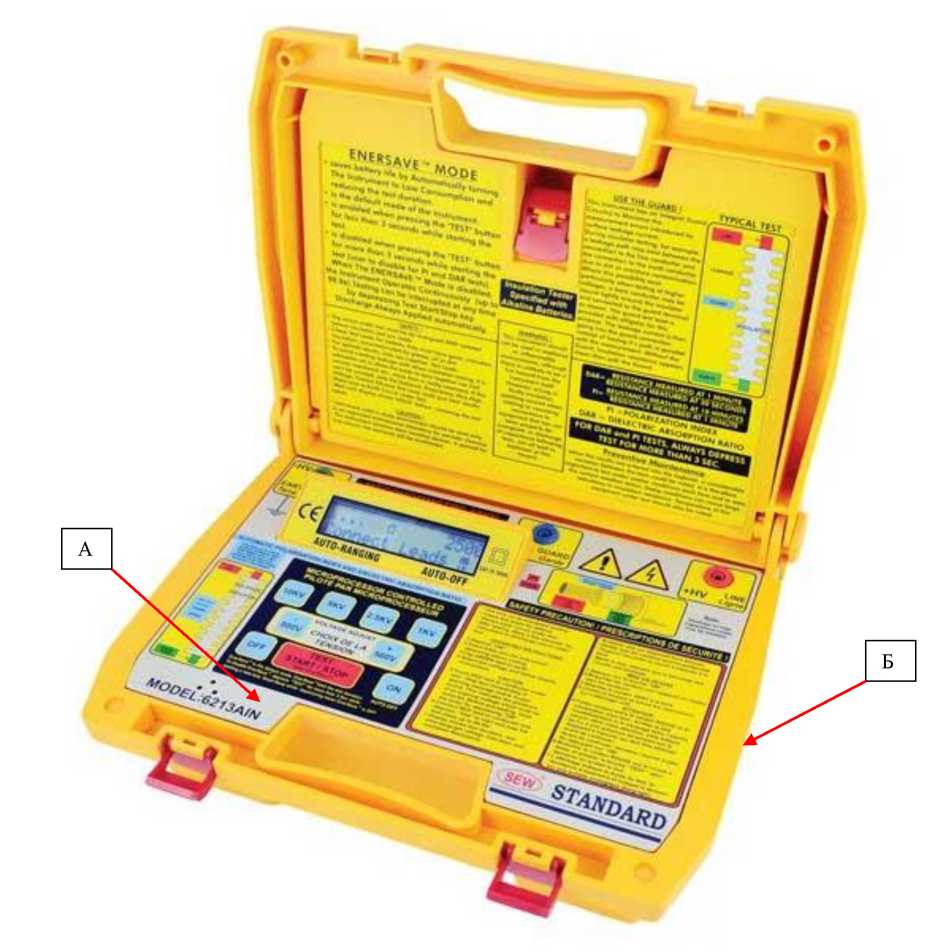

Рисунок 2 - Общий вид измерителей модификации 6213 A IN, места нанесения знака утверждения типа (А) и знака поверки (Б)

А

Б

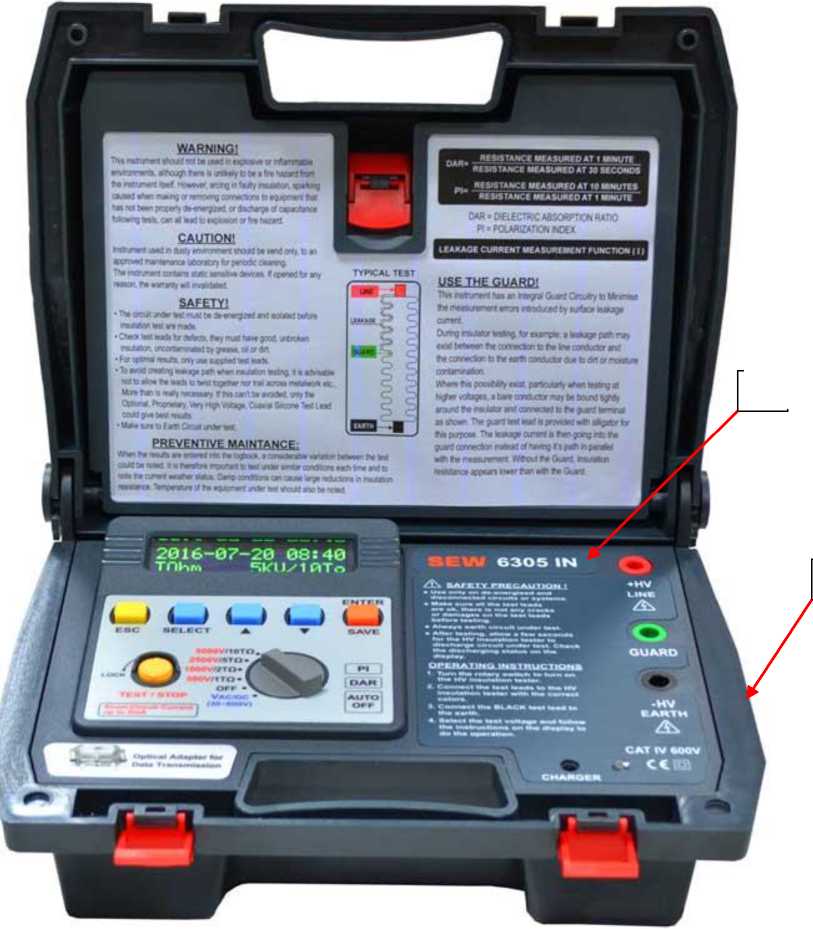

Рисунок 3 - Общий вид измерителей модификаций 6305 IN, 6305A IN и 6310 IN места нанесения знака утверждения типа (А) и знака поверки (Б)

Рисунок 4 - Общий вид измерителей модификаций 8005 IN и 8010 IN места нанесения знака утверждения типа (А) и знака поверки (Б)

Программное обеспечение

Программное обеспечение (ПО) измерителей записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций. В модификациях 8005 IN, 8010 IN возможность отображения

версии программного обеспечения не предусмотрена.

Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии1) (идентификационный номер ПО)

не ниже 1.00

Примечания:

1) ПО модификаций 8005 IN, 8010 IN идентификационного номера не имеет

Технические характеристики

Таблица 2 - Метрологические характеристики 4305 IN, 4310 IN

Наименование характеристики

Значение

Измерение сопротивления изоляции

Испытательное напряжение, В - модификация 4305 IN - модификация 4310 IN

500, 1000, 2500, 5000 1000, 2500, 5000, 10000

Верхний предел измерений сопротивления изоляции, ГОм - при испытательном напряжении 500 В

- при испытательном напряжении 1000 В

- при испытательном напряжении 2500 В

- при испытательном напряжении 5000 В

- при испытательном напряжении 10000 В

100

200

500 1000 2000

Разрешение (Rr)

- в диапазоне от 0 до 999 МОм

- в диапазоне от 1 до 9,99 ГОм

- в диапазоне от 10 до 99,9 ГОм

- в диапазоне от 100 до 999 ГОм

- в диапазоне от 1 до 2 ТОм

1 МОм 0,01 ГОм 0,1 ГОм

1 ГОм 0,01 ТОм

Пределы допускаемой абсолютной погрешности измерения сопротивления изоляции, МОм

±(0,05-Кизм+5-Кг)

Измерение напряжения

Диапазон измерений напряжения постоянного тока, В

от ±30 до ±600

Диапазон измерений напряжения переменного тока1), В

от 30 до 600

Разрешение, В

1

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного и переменного тока, В

±(0,02^изм+3)

Примечания:

Яизм - измеренное значение сопротивления изоляции, МОм

Rr - разрешение для данного диапазона измерений, МОм

иизм - измеренное значение напряжения, В

1) При номинальной частоте переменного напряжения 50 или 60 Гц

Таблица 3 - Метрологические характеристики 6213A IN

Наименование характеристики

Значение

Измерение сопротивления изоляции

Испытательное напряжение, В

от 500 до 10000 с шагом 500

Верхний предел измерений сопротивления изоляции, ГОм - при испытательном напряжении до 1000 В

- при испытательном напряжении до 2500 В

- при испытательном напряжении до 5000 В

- при испытательном напряжении до 10000 В

50 125 250 500

Разрешение (Rr)

- в диапазоне от 0 до 0,099 ГОм

- в диапазоне от 0,1 до 0,999 ГОм

- в диапазоне от 1 до 9,99 ГОм

- в диапазоне от 10 до 500 ГОм

0,001 МОм 0,01 МОм 0,1 МОм

1 МОм

Пределы допускаемой абсолютной погрешности измерения сопротивления изоляции, МОм

±(0,05-КВм+2-К)

Примечания:

Кизм - измеренное значение сопротивления изоляции, МОм

Rr - разрешение для данного диапазона измерений, МОм

Таблица 4 - Метрологические характеристики 6305 IN, 6305A IN, 6310 IN

Наименование характеристики

Значение

Измерение сопротивления изо

ляции

Испытательное напряжение, В

- модификации 6305 IN, 6305A IN

500, 1000, 2500, 5000

- модификация 6310 IN

1000, 2500, 5000, 10000

Верхний предел измерений сопротивления изоляции, ТОм

- при испытательном напряжении 500 В

1

- при испытательном напряжении 1000 В

2

- при испытательном напряжении 2500 В

5

- при испытательном напряжении 5000 В

10

- при испытательном напряжении 10000 В

20

Разрешение (Rr)

- в диапазоне от 0 до 999 МОм

1 МОм

- в диапазоне от 1 до 9,99 ГОм

0,01 ГОм

- в диапазоне от 10 до 99,9 ГОм

0,1 ГОм

- в диапазоне от 100 до 999 ГОм

1 ГОм

- в диапазоне от 1 до 9,99 ТОм

0,01 ТОм

- в диапазоне от 10 до 20 ТОм

0,1 ТОм

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерения сопротивления изоляции, МОм - при испытательном напряжении 500 В - в диапазоне от 0 до 100 ГОм - в диапазоне от 0,1 до 1 ТОм

- при испытательном напряжении 1000 В

- в диапазоне от 0 до 200 ГОм

- в диапазоне от 0,2 до 2 ТОм

- при испытательном напряжении 2500 В

- в диапазоне от 0 до 500 ГОм

- в диапазоне от 0,5 до 5 ТОм

- при испытательном напряжении 5000 В

- в диапазоне от 0 до 1000 ГОм

- в диапазоне от 1 до 10 ТОм

- при испытательном напряжении 10000 В

- в диапазоне от 0 до 2000 ГОм

- в диапазоне от 2 до 20 ТОм

±(0,05-Кизм+5-Кг) ±(0,12-Кизм)

±(0,05-Кизм+5-Кг) ±(0,12<Иизм)

±(0,05-Кизм+5-Кг) ±(0,12<Иизм)

±(0,05-Кизм+5-Кг) ±(0,12<Иизм)

±(0,05-Кизм+5-Кг) ±(0,12<Иизм)

Измерение напряжения

Диапазон измерений напряжения постоянного тока, В

от ±30 до ±600

Диапазон измерений напряжения переменного тока1), В

от 30 до 600

Разрешение, В

1

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного и переменного тока, В

±(0,02^изм+3)

Примечания:

Яизм - измеренное значение сопротивления изоляции, МОм

Rr - разрешение для данного диапазона измерений, МОм

иизм - измеренное значение напряжения, В

1) При номинальной частоте переменного напряжения 50 или 60 Гц

Таблица 5 - Метрологические характеристики 8005 IN, 8010 IN

Наименование характеристики

Значение

Измерение сопротивления изоляции

Испытательное напряжение, В - модификация 8005 IN - модификация 8010 IN

50, 100, 250, 500 125, 250, 500, 1000

Наименование характеристики

Значение

Диапазон измерений сопротивления изоляции, ГОм - модификация 8005 IN

- при испытательном напряжении 50 В

- при испытательном напряжении 100 В

- при испытательном напряжении 250 В

- при испытательном напряжении 500 В

- модификация 8010 IN

- при испытательном напряжении 125 В

- при испытательном напряжении 250 В

- при испытательном напряжении 500 В

- при испытательном напряжении 1000 В

от 0 до 20

от 0 до 40

от 0 до 100

от 0 до 200

от 0 до 25

от 0 до 50

от 0 до 100

от 0 до 200

Разрешение (Rr)

- в диапазоне от 0 до 19,99 МОм

- в диапазоне от 20 до 199,9 МОм

- в диапазоне от 200 до 1999 МОм

- в диапазоне от 2,00 до 19,99 ГОм

- в диапазоне от 20 до 200 ГОм

0,01 МОм 0,1 МОм 1 МОм 0,1 ГОм 1 ГОм

Пределы допускаемой абсолютной погрешности измерения сопротивления изоляции, МОм

±(0,03-КИзм+5-Кг)

Измерение сопротивления цепи

Верхние пределы предел измерений - в режиме проверки целостности цепи - в режиме «MQ»

20 Ом, 200 Ом, 2000 Ом

20 кОм, 200 кОм, 2 МОм, 20 МОм

Разрешение (Rr)

- режим проверки целостности цепи

- в диапазоне от 0 до 19,99 Ом

- в диапазоне от 20 до 199,9 Ом

- в диапазоне от 200 до 2000 Ом

- режим "MQ"

- в диапазоне от 0,00 до 19,99 кОм

- в диапазоне от 20,0 до 199,9 кОм

- в диапазоне от 200 до 2000 кОм

- в диапазоне от 2 до 20 МОм

0,01 Ом 0,1 Ом

1 Ом

0,01 кОм

0,1 кОм

1 кОм

0,01 МОм

Пределы допускаемой абсолютной погрешности измерения сопротивления цепи, Ом

- в диапазоне от 0 до 19,99 Ом

- в диапазоне от 20 Ом до 20 МОм

±(0,03-КИзм+0,2)

±(0,03-КИзм+3-Кг)

Примечания:

Яизм - измеренное значение сопротивления, Ом Rr - разрешение для данного диапазона измерений

Наименование характеристики

Значение

Измерение напряжения

Верхние пределы измерений напряжения постоянного тока

±200 мВ, ±2000 мВ, ±20 В, ±600 В

Верхние пределы измерений напряжения переменного тока

200 мВ, 2000 мВ, 20 В, 600 В

Разрешение (Ur)

- в диапазоне от 0,0 до 199,9 мВ - в диапазоне от 200 до 2000 мВ

- в диапазоне от 0,0 до 199,9 В

- в диапазоне от 200 до 600 В

0,1 мВ

1 мВ 0,1 В

1 В

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного и переменного тока, В

±(0,03^изм+5^г)

Измерение емкости

Верхние пределы измерений емкости

200 нФ, 2000 нФ, 20 мкФ

Разрешение (Cr)

- в диапазоне от 0,0 до 199,9 нФ

- в диапазоне от 200 до 1999 нФ

- в диапазоне от 2 мкФ до 20 мкФ

0,1 нФ

1 нФ 0,01 мкФ

Пределы допускаемой абсолютной погрешности измерения емкости, нФ

±(0,03<изм+5<0

Примечания:

Сизм - измеренное значение емкости, нФ

Cr - разрешение для данного диапазона измерений емкости, нФ иизм - измеренное значение напряжения, В

Ur - разрешение для данного диапазона измерений

Таблица 6 - Основные технические характеристики измерителей

Наименование характеристики

Значение

Элемент питания

- модификации 4305 IN, 4310 IN

1,5 В (тип С), 8 шт; 3 В (тип CR2032), 1 шт1)

- модификация 6213A IN

1,5 В (тип С), 8 шт

- модификация 6305 IN,

12 В/2,3 А-ч (аккумуляторная батарея)1)

- модификации 6305A IN, 6310 IN

1,5 В (тип С), 8 шт

- модификации 8005 IN, 8010 IN

1,5 В (тип AA), 6 шт

Масса, кг, не более

- модификации 4305 IN, 4310 IN

2,12

- модификация 6213A IN

3,60

- модификация 6305 IN,

3,76

- модификации 6305A IN, 6310 IN

4,29

- модификации 8005 IN, 8010 IN

0,65

Примечания:

1) Установлен в приборе

Наименование характеристики

Значение

Габаритные размеры (длина*ширинахвысота), мм, не более

- модификации 4305 IN, 4310 IN

- модификация 6213A IN

- модификации 6305 IN, 6305A IN, 6310 IN

- модификации 8005 IN, 8010 IN

250x190x127 330x260x160

330x260x160 221x110x57

Нормальные условия измерения:

- температура окружающего воздуха, °C - относительная влажность, %, не более

от +18 до +28 80

Рабочие условия применения:

- температура окружающего воздуха, °C - относительная влажность воздуха (при температуре +35 °C), не более

от 0 до +40

80

Знак утверждения типа

наносится на переднюю панель измерителей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 7 - Комплектность измерителей сопротивления изоляции SEW IN

Наименование

Обозначение

Количество, шт

Измеритель сопротивления изоляции

Модификация (по заказу): 4305 IN, 4310 IN, 6213A IN, 6305 IN, 6305A IN, 6310 IN, 8005 IN, 8010 IN

1

Комплект измерительных проводов

-

1

Комплект элементов питания

-

1

Сетевой адаптер питания (6305 IN)

-

1

Кабель USB (6305 IN, 6305A IN, 6310 IN)

-

1

Руководство по эксплуатации

-

1

Методика поверки

ПР-04-2021МП

1

Сведения о методах измерений

приведены в разделе «Назначение» руководства по эксплуатации.

Нормативные документы

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия

Техническая документация изготовителя Standard Electric Works Co., Ltd., Тайвань

Смотрите также

83179-21
T-I Max CH2O Газоанализаторы
Фирма "Tiger Optics, LLC", США
Газоанализаторы T-I Max CH2O (далее - газоанализаторы) предназначены для измерений объемной доли формальдегида (CH2O) в воздушных средах.
83180-21
SF Полуприцепы-цистерны
Закрытое акционерное общество "Чебоксарское предприятие "Сеспель" (ЗАО "Чебоксарское предприятие "Сеспель"), г. Чебоксары
Полуприцепы-цистерны SF (далее по тексту - ППЦ) предназначены для измерений объема, а также для транспортирования и временного хранения нефтепродуктов и неагрессивных жидкостей.
83181-21
РМ СТАРК Колонки заправочные газовые (ГЗК)
Общество с ограниченной ответственностью "РМ КПГ" (ООО "РМ КПГ"), г. Москва
Колонки заправочные газовые (ГЗК) РМ СТАРК (далее по тексту - колонки) предназначены для измерений массы компримированного природного газа (далее по тексту - КПГ) при выдаче его в топливные баллоны транспортных средств, передвижных автомобильных газо...
Измерители крутящего момента силы ТТ01 (далее - измерители) предназначены для измерений крутящего момента силы при откручивания или закручивания крышек бутылок, банок и иной тары из различных материалов.
83183-21
ВДУ Счетчики массы жидкости
Акционерное общество "Научно-производственное объединение измерительной техники" (АО "НПО ИТ"), г. Королев, Московская обл.
Счетчики массы жидкости ВДУ (далее ВДУ) предназначены для измерения массы рабочих жидкостей (продуктов «О» и «Г») в составе специальных подвижных заправочных весоизмерительных комплексов (ПВИК).
