Системы для объемной сфигмографии "BPLab Angio" (далее - системы) предназначены для измерений артериального давления крови (далее - АД).

Информация по Госреестру

Основные данные
Номер по Госреестру 83212-21
Наименование Системы для объемной сфимографии
Модель BPLab Angio
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 22.09.2026
Производитель / Заявитель

Общество с ограниченной ответственностью "Петр Телегин" (ООО "Петр Телегин"), г. Нижний Новгород

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 87 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 06.07.2025
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Системы для объемной сфимографии BPLab Angio поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

83212-21: Описание типа Скачать 467.6 КБ
83212-21: Методика поверки Скачать 1.4 MБ

Описание типа

Назначение

Системы для объемной сфигмографии "BPLab Angio" (далее - системы) предназначены для измерений артериального давления крови (далее - АД).

Описание

Принцип действия систем основан на автоматическом измерении АД осциллометрическим методом с последующей обработкой и выводом полученных результатов на экран рабочей станции обработки данных.

Системы обеспечивают:

- обработку и отображение измеренных результатов;

- многоканальное измерение АД на конечностях пациента осциллометрическим методом;

- регистрацию объемных сфигмограмм на конечностях (плечо, лодыжка) пациентов и их анализ.

Система состоит из:

- измерительного модуля;

- комплекта манжет;

- программного обеспечения.

Система имеет два исполнения:

- Исполнение I. BPLab Angio 4 - в комплекте с четырехканальным измерительным модулем,

- Исполнение II. BPLab Angio 2 - в комплекте с двухканальным измерительным модулем.

Конструктивно измерительный модуль выполнен в пластмассовом корпусе, на котором расположены:

- входы 4 или 2 независимых измерительных каналов давления;

- плата управления;

- кнопка «STOP»;

- разъемы питания и интерфейса USB.

Питание измерительного модуля осуществляется от внешнего сетевого блока питания.

Общий вид системы приведен на рисунке 1.

Общий вид измерительного модуля Исполнение I. BPLab Angio 4 и Исполнение II.

BPLab Angio 2 приведен на рисунке 2.

Пломбирование измерительного модуля от несанкционированного доступа осуществляется с помощью защитной наклейки. Место нанесения защитной наклейки указано на рисунке 2.

Места нанесения знака поверки в виде оттиска клейма и знака утверждения типа указаны на рисунке 3.

Заводской номер наносится типографским способом на маркировку измерительного модуля в виде цифрового обозначения. Место нанесения заводского номера указано на рисунке 3.

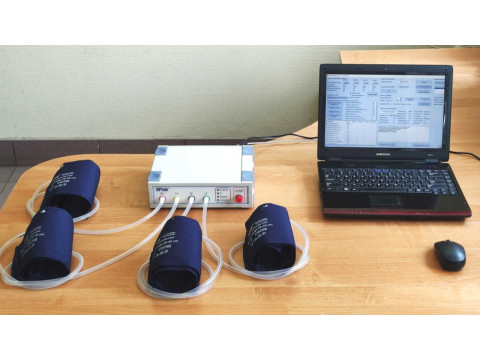

Рисунок 1 - Общий вид системы для объемной сфигмографии "BPLab Angio"

Измерительный модуль (четырехканальный) (Исполнение I. BPLab Angio 4)

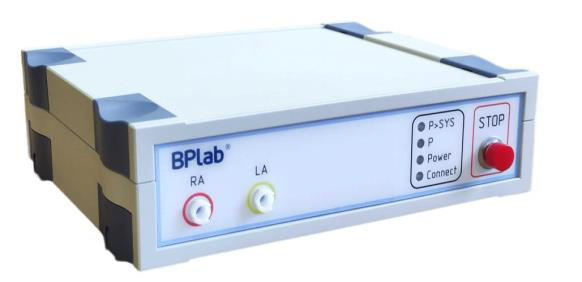

Измерительный модуль (двухканальный) (Исполнение II. BPLab Angio 2)

Рисунок 2 - Общий вид измерительных модулей

Место нанесения

Место нанесения заводского номера

Место нанесения знака утверждения типа

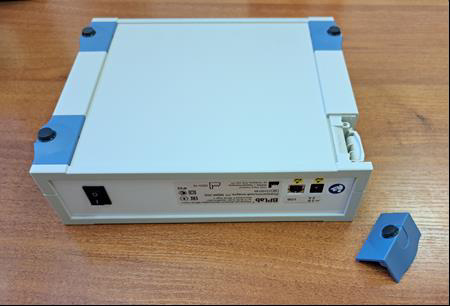

Рисунок 3 - Места нанесения знака поверки, знака утверждения типа и заводского номера

знака поверки

Программное обеспечение

Система имеет встроенное метрологически значимое программное обеспечение (далее - ПО) - встроенное ПО измерительного модуля. ПО устанавливается в энергонезависимую память на заводе изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

Автономная часть ПО «Vasotens Office+» устанавливается на рабочую станцию обработки данных и не является метрологически значимой.

ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Уровень защиты программного обеспечения «Высокий» в соответствии с Р50.2.0772014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные встроенного программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Встроенное ПО измерительного модуля

Номер версии (идентификационный номер) ПО, не ниже

1.1.1

Цифровой идентификатор ПО

недоступно

Идентификационное наименование ПО

Vasotens Office+

Номер версии (идентификационный номер) ПО, не ниже

1.0.1

Цифровой идентификатор ПО

недоступно

Технические характеристики

Метрологические и основные технические характеристики измерительного модуля приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений давления, мм рт. ст.

от 0 до 300

Пределы допускаемой абсолютной погрешности при измерении давления в манжете, мм рт. ст.

±3

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Количество независимых каналов давления: - четырехканального измерительного модуля - двухканального измерительного модуля

4

2

Масса измерительного модуля без манжет, принадлежностей и внешнего сетевого блока питания, г, ± 10 % - четырехканального измерительного модуля - двухканального измерительного модуля

1050

950

Габаритные размеры измерительного модуля без выступающих частей разъемов (ширина х высота х глубина), мм, ± 5 мм

240х70х205

Условия эксплуатации:

- температура окружающего воздуха, оС

- относительная влажность, при температуре +25 оС, %, не более

от +10 до +35 80

Условия хранения и транспортировки:

- температура окружающего воздуха, оС

- относительная влажность, при температуре +25 оС, %, не более

от +5 до +40 80

Знак утверждения типа

наносится типографским способом на маркировку системы и (или) на титульный лист паспорта системы.

Комплектность

Комплектность систем для объемной сфигмографии "BPLab Angio" приведена в таблице 4.

Таблица 4 - Комплектность систем для объемной сфигмографии "BPLab Angio"

Наименование

Обозначение

Количество

Примечания

Измерительный модуль (четырехканальный)

ПТ.МД4К.001

1

Для Исполнения I.BPLab Angio 4

Измерительный модуль (двухканальный)

ПТ.МД4К.002

1

Для Исполнения

II.BPLab Angio 2

Методика поверки

-

1

При необходимости

Паспорт

ПТ.МД4КПС

1

-

Руководство           по

эксплуатации

ПТ.МД4КРЭ

1

-

Рабочая станция обработки данных

-

1

При необходимости

Внешний сетевой блок питания

-

1

-

Кабель связи USB A - USB

B

-

1

-

Наименование

Обозначение

Количество

Примечания

Манжеты компрессионные пневматические         с

текстильной застежкой для взрослых и детей: -четырехканального измерительного модуля; -двухканального измерительного модуля

ТУ9398-002-39238870-

2007

не более 200 шт. не более 100 шт.

Количество и размер в соответствии с заказом, при необходимости

Шланг удлинительный -четырехканального измерительного модуля; -двухканального измерительного модуля

ВР.М000.003

не более 200 шт. не более 100 шт.

Количество в соответствии с заказом, при необходимости

Пневмопровод технологический

ВР.005.005

1

При необходимости

Программное обеспечение

MultiB PVerification

ПТ.МД4К.040.02-01

1

При необходимости

Программное обеспечение для поддержки принятия решений при диагностике поражения артерий Vaso-tens Office+

ПТ.МД4К.040.01-01

1

При необходимости

Сведения о методах измерений

приведены в п. 1.4.2 «Принцип действия системы» Руководства по эксплуатации

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

ГОСТ 31515.3-2012. Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 3. Дополнительные требования к электромеханическим системам измерения давления крови;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ТУ 26.60.12-001-39238870-2021. Система для объемной сфигмографии «BPLab Angio». Технические условия.
