Анализаторы масел Calisto

Номер в ГРСИ РФ: 83218-21
Производитель / заявитель: Фирма "Morgan Schaffer Inc.", Канада
Поставщик:
Нет данных
Анализаторы масел Calisto поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Анализаторы масел Calisto предназначены для непрерывных автоматических измерений объёмной доли газов (водород, монооксид углерода, метан, ацетилен и этилен, этан, диоксид углерода, кислород и азот) и воды в трансформаторном масле.

Скачать

83218-21: Описание типа СИ Скачать 424.9 КБ
83218-21: Методика поверки МП 242-2372-2020 Скачать 2.2 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 83218-21
Наименование Анализаторы масел
Модель Calisto
Межповерочный интервал / Периодичность поверки 1 год
Страна-производитель КАНАДА
Срок свидетельства (Или заводской номер) 22.09.2026
Производитель / Заявитель

Компания "Morgan Schaffer Ltd.", Канада

КАНАДА

Назначение

Анализаторы масел Calisto предназначены для непрерывных автоматических измерений объёмной доли газов (водород, монооксид углерода, метан, ацетилен и этилен, этан, диоксид углерода, кислород и азот) и воды в трансформаторном масле.

Описание

Принцип действия анализаторов для измерения объемной доли растворенных газов (метана, ацетилена, этилена, этана, монооксида углерода, диоксида углерода, водорода, азота и кислорода) из трансформаторного масла основан на дегазации газов с последующим разделением компонентов анализируемой пробы в хроматографических колонках вследствие различного распределения между неподвижной фазой и подвижной фазой (газом-носителем) с последующим детектированием; для измерения объемной доли воды -ёмкостной метод. Ёмкостной датчик, представляющее собой конденсатор, в электрическом поле которого помещено исследуемое вещество. Ёмкостной датчик относительного насыщения находится в прямом контакте с маслом.

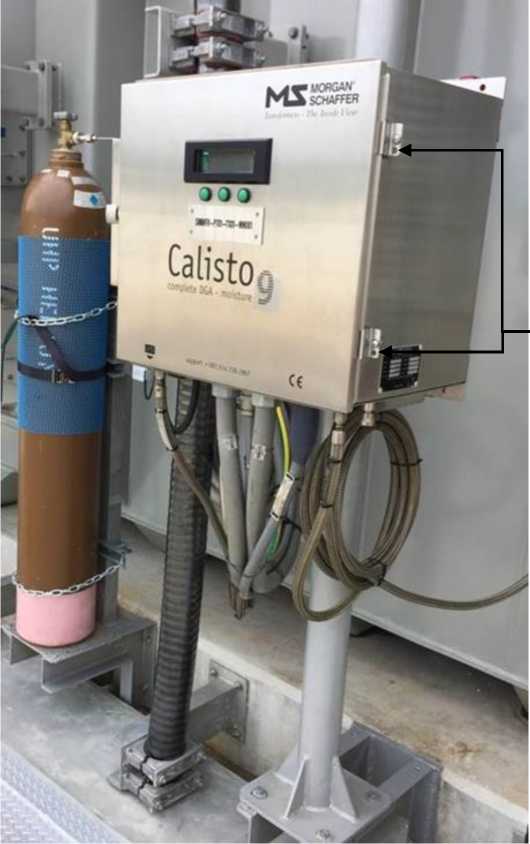

Анализаторы представляют собой промышленные устройства и устанавливаются стационарно на трансформатор. Масло из трансформатора поступает в прибор при помощи встроенного антикавитационного возвратно-поступательного насоса, обеспечивающего объёмный расход 10 - 60 см3/мин, контролируемый по встроенному индикатору.

Анализаторы различаются количеством газов, определяемых в трансформаторном масле и выпускаются в двух сериях: анализаторы серии Calisto 5 выпускаются в моделях С500 и С501 и служат для определения водорода, монооксида углерода, метана, ацетилена и этилена; анализаторы серии Calisto 9 выпускаются в моделях С900, С901 и C901S и служат для определения водорода, монооксида углерода, метана, ацетилена, этилена, этана, диоксида углерода, кислорода и азота.

Анализаторы представляют собой моноблочную конструкцию, в корпусе из нержавеющей стали. Основные составляющие анализатора:

-    Система циркуляции масла с поршневым насосом, система измерения расхода и порт отбора проб масла;

-    Система контроля температуры масла с пассивным теплообменником и активным теплообменником с использованием термоэлектрического элемента;

-    Тефлоновая мембрана для отбора проб газа из масла с контролируемой температурой;

-    Система газовой хроматографии (детектор: неселективный детектор плазменного разряда (Non-selective Detector Plasma discharge)), хроматографические колонки, термостат для хроматографической колонки);

-    Баллон с газом-носителем (Не 99,9999%), подключенный к системе контроля и измерения давления подачи газа-носителя, которая расположена снаружи корпуса;

-    Баллон с калибровочным газом, расположенный внутри корпуса;

-    Система контроля температуры воздуха, использующая два внутренних вентилятора и термоэлектрические элементы для поддержания стабильной температуры воздуха вокруг системы газовой хроматографии;

-    Два внешних вентилятора для отвода тепла из системы с использованием алюминиевого радиатора;

-    Электроника для управления всеми функциями системы;

-    Электроника связи;

-    Дисплей с кнопками управления;

-    Интегрированная система электроснабжения.

Все коммуникационные порты имеют высокую степень электрической изоляции для надежной работы на трансформаторной подстанции. Пользователю предлагаются следующие коммуникационные порты: медный Ethernet, оптический Ethernet, RS-485, релейные выходы, выходы 4-20 мА. Коммуникационные порты поддерживают следующие промышленные протоколы связи: DNP3, Modbus, IEC61850 и Morgan Schaffer Systems Protocol.

Каждый экземпляр анализаторов масел Calisto идентифицирован, имеет заводской номер, нанесенный на табличку (шильдик) методом лазерной печати, обеспечивающим его прочтение и сохранность в процессе эксплуатации. Знак поверки наносится на свидетельство о поверке. Общий вид и схема пломбирования корпуса от несанкционированного доступа анализаторов масел Calisto приведены на рисунке 1.

Анализаторы имеют встроенное программное обеспечение Mein и автономное программное обеспечение Calisto Manager. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014. Метрологические характеристики анализаторов нормированы с учетом влияния программного обеспечения.

Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения анализаторов

Идентификационные данные (признаки)

Значения

Встроенное ПО

Автономное ПО

Идентификационное наименование ПО

Main

GC

Calisto Manager

Номер версии (идентификационный номер) ПО

не ниже 2.70

не ниже 2.70

не ниже 1.8.1

Цифровой идентификатор ПО

-

-

AE032AD72920BB0 40440021D926746D1

Алгоритм вычисления цифрового идентификатора ПО

-

-

MD5

П р и м е ч а н и е - Значение цифрового идентификатора относится к ПО указанной версии.

Технические характеристики

Метрологические характеристики анализаторов приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики анализаторов масел серии Calisto 5

Наименование

компонента

Диапазон показаний объёмной доли, млн-1 (ppm)

Диапазон измерений объёмной доли, млн-1 (ppm)

Пределы допускаемой абсолютной погрешности, ± Д (Y), %

1

2

3

4

Водород (H2)

от 0 до 20 000

от 5 до 50 включ.

0,6Y

св. 50 до 2000 включ.

0,12-Y + 0,0024

св. 2000 до 20000 включ.

0,041-Y + 0,018

Монооксид углерода (CO)

от 0 до 30000

от 6 до 60 включ.

0,6Y

св. 60 до 5000 включ.

0,12-Y + 0,0028

св. 5000 до 30000 включ.

0,035- Y + 0,045

Ацетилен (C2H2)

от 0 до 100000

от 10 до 100 включ.

0,6Y

св. 100 до 2000 включ.

0,12-Y + 0,0048

св. 2000 до 100000 включ.

0,048-Y + 0,019

Этилен (C2H4)

от 0 до 200000

от 4 до 30 включ.

0,6Y

св. 30 до 2000 включ.

0,15Y + 0,0013

св. 2000 до 200000 включ.

0,049- Y + 0,022

Метан (CH4)

от 0 до 100000

от 4 до 15 включ.

0,6Y

св. 15 до 2000 включ.

0,12-Y + 0,00072

св. 2000 до 100000 включ.

0,048-Y + 0,015

Вода (ШО)

от 0 до 100

от 2 до 5 включ.

0,5- ГН2о

св. 5 до 10 включ.

0,3- y^

св. 10 до 50 включ.

0,25- Y^o

св. 50 до 100 включ.

0,20- Y^o

П р и м е ч а н и е - где Y - измеренное значение объёмной доли компонента в масле, %

Наименование

компонента

Диапазон показаний объёмной доли, млн-1 (ppm)

Диапазон измерений объёмной доли, млн-1 (ppm)

Пределы допускаемой абсолютной погрешности, ± Д (Y), %

1

2

3

4

Водород (H2)

от 0 до 20000

от 5 до 50 включ.

0,6Y

св. 50 до 2000 включ.

0,12-Y + 0,0024

св. 2000 от 20000 включ.

0,041-Y + 0,018

Монооксид углерода (CO)

от 0 до 30000

от 6 до 60 включ.

0,6Y

св. 60 до 5000 включ.

0,12-Y + 0,0028

св. 5000 до 30000 включ.

0,035- Y + 0,045

Ацетилен (C2H2)

от 0 до 100000

от 10 до 100 включ.

0,6Y

св. 100 до 2000 включ.

0,12-Y + 0,0048

св. 2000 до 100000 включ.

0,048-Y + 0,019

Этилен (C2H4)

от 0 до 200000

от 4 до 30 включ.

0,6Y

св. 30 до 2000 включ.

0,15Y + 0,0013

св. 2000 до 200000 включ.

0,049- Y + 0,022

Метан (CH4)

от 0 до 100000

от 4 до 15 включ.

0,6Y

св. 15 до 2000 включ.

0,12-Y + 0,00072

св. 2000 до 100000 включ.

0,048-Y + 0,015

Диоксид углерода (CO2)

от 0 до 100000

от 10 до 100 включ.

0,6Y

св. 100 до 20000 включ.

0,12-Y + 0,0048

св. 20000 до 100000 включ.

0,032-Y + 0,18

Этан (C2H6)

от 0 до 200000

от 4 до 30 включ.

0,6Y

св. 30 до 2000 включ.

0,15Y + 0,0013

св. 2000 до 200000 включ.

0,049-Y + 0,021

Азот (N2)

от 0 до 150000

от 50 до 150000 включ.

0,15Y

Кислород (О2)

от 0 до 100000

от 50 до 100000 включ.

0,15Y

Вода (H2O)

от 0 до 100

от 2 до 5 включ.

0,5- ^

св. 5 до 10 включ.

0,3- ГН20

св. 10 до 50 включ.

0,25-

св. 50 до 100 включ.

0,20- 7Н20

П р и м е ч а н и е - где Y - измеренное значение объёмной доли компонента в масле, %

Технические и эксплуатационные характеристики приведены в таблице 3. Таблица 3 - Основные технические характеристики анализаторов_

Наименование характеристики

Значение

1

2

Предел допускаемого времени установления показаний при определении:

- содержания водорода и монооксида углерода, метана, ацети

лена, этилена, этана, диоксид углерода, кислород, азот, мин

80, 160, 240

- относительной влажности, с

5

Габаритные размеры (ГхШхВ), мм, не более:

-длина

337

- ширина

610

- высота

489

Масса, кг, не более

45

Наименование характеристики

Значение

1

2

Условия эксплуатации:

-    температура окружающей среды для, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от -50 до +55 от 0 до 100 от 84 до 106,7

Параметры пробы на входе

-    диапазон рабочей температуры масла, °С

-    давление масла, кПа

-    расход, см3/мин

от -40 до +120 от 0 до 275,8 от 10 до 60

Потребляемая мощность, Вт, не более

350

Напряжение питания постоянного тока, В

от 100 до 240

Степень защиты от внешних воздействий по ГОСТ 14254-96

IP56

Срок службы, лет

15

Средняя наработка на отказ, ч

25000

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации и в виде наклейки на корпус анализатора.

Комплектность

Таблица 4 - Комплектность анализаторов

Наименование

Обозначение

Количество

Анализатор масел

Calisto 5 или Calisto 9

1 экз.

Руководство по эксплуатации

028-MSDOC

1 экз.

Сертификат заводского испытания

FRM-0021 или FRM-0022

1 экз.

Декларация о соответствии нормам ЕС

1 экз.

Компакт-диск с программным обеспечением Calisto Manager

001-MSDOC

1 экз.

Руководство пользователя Calisto Manager

002-MSDOC

1 экз.

USB-кабель

WRE-00067

1 шт.

Монтажные опоры из нержавеющей стали в сборе

BCAL-0361

4 шт.

Пакеты с комплектующими

6 шт.

Баллон калибровочного газа C501/C901

04-6144

1 шт.

Ключ CGA 180

20-6317

1 шт.

Одноразовые прокладки CGA 180 из полихлор-трифторэтилена

WSH-00087

3 шт.

Сведения о методах измерений

приведены в документе «Анализаторы масел Calisto. Руководство по эксплуатации», разделах 3 и 4.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Техническая документация компании «Morgan Schaffer Ltd.», Канада
