Датчики температуры и относительной влажности "Unimon TH"

Номер в ГРСИ РФ: 83304-21
Категория: Датчики влажности
Производитель / заявитель: ООО "Эволюция", г. Москва
Скачать
83304-21: Описание типа СИ Скачать 326 КБ
83304-21: Методика поверки МП 207-007-2021 Скачать 3.5 MБ
Нет данных о поставщике
Датчики температуры и относительной влажности "Unimon TH" поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Датчики температуры и относительной влажности «Unimon TH» (далее по тексту - датчики) предназначены для измерений и мониторинга температуры и относительной влажности воздушной среды и передачи показаний в совместимую автоматизированную систему контроля.

Информация по Госреестру

Основные данные
Номер по Госреестру 83304-21
Наименование Датчики температуры и относительной влажности
Модель "Unimon TH"
Страна-производитель РОССИЯ
Производитель / Заявитель

Общество с ограниченной ответственностью "Эволюция" (ООО "Эволюция"), г. Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 8772
Найдено поверителей 7
Успешных поверок (СИ пригодно) 8772 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

83304-21: Описание типа СИ Скачать 326 КБ
83304-21: Методика поверки МП 207-007-2021 Скачать 3.5 MБ

Описание типа

Назначение

Датчики температуры и относительной влажности «Unimon TH» (далее по тексту - датчики) предназначены для измерений и мониторинга температуры и относительной влажности воздушной среды и передачи показаний в совместимую автоматизированную систему контроля.

Описание

Принцип действия датчиков основан на аналогово-цифровом преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих от первичных преобразователей с дальнейшей передачей на совместимое устройство по шине I2C для визуализации показаний.

Принцип измерения относительной влажности основан на изменении электрической емкости первичного преобразователя в зависимости от количества сорбированной влаги на полярном полимерном сорбенте, используемом в качестве влагочувствительного слоя, а принцип измерения температуры - на обратной зависимости электрического сопротивления первичного преобразователя от измеряемой температуры. Измеренные значения в виде двоичного числа передаются от первичного преобразователя по шине I2C на контроллеры и доступны для считывания совместимыми устройствами, работающими в режиме «Master». Совместимое устройство должно обеспечивать коммуникацию по двухпроводной шине I2C (линия последовательных данных (SDA) и линия синхронизации (SCL)), быть в роли «Master» и обеспечивать напряжение питания, подаваемое на измеритель от 2,5 до 3,6 В постоянного тока.

Датчики изготавливаются в следующих исполнениях: «Unimon TH-W», «Unimon TH-B», «Unimon TH-F».

Датчики исполнения «Unimon TH-W» представляют собой двухканальное электронное устройство, конструктивно выполненное в пластиковом корпусе с несъемной крышкой, внутри которого расположена плата с первичными преобразователями температуры и относительной влажности, с проводами для подключения совместимого устройства.

Датчики исполнения «Unimon TH-B» и «Unimon TH-F» представляют собой плату с первичными преобразователями температуры и относительной влажности, помещенную в защитный корпус-колпачок.

Для визуализации показаний датчиков применяются совместимые устройства с дисплеем и/или возможностью передачи показаний по средствам локальной сети предприятия или сети Интернет на сервер, персональный компьютер или мобильные устройства.

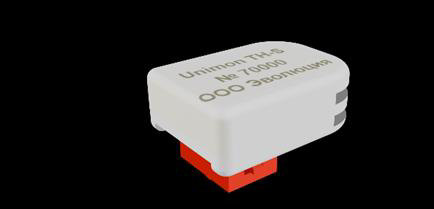

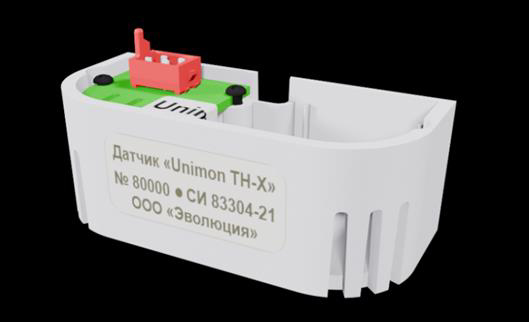

Фотографии общего вида датчиков, а также места нанесения наклеек-пломб приведены на рисунках 1-3. Заводской номер указывается на наклейке-пломбе на корпусе датчика. Для исполнения «Unimon TH-F» заводской номер дублируется на плате сенсора под защитным колпачком-фильтром. Конструкция датчиков не предусматривает нанесение знака поверки на средство измерений.

Место нанесения заводского номера

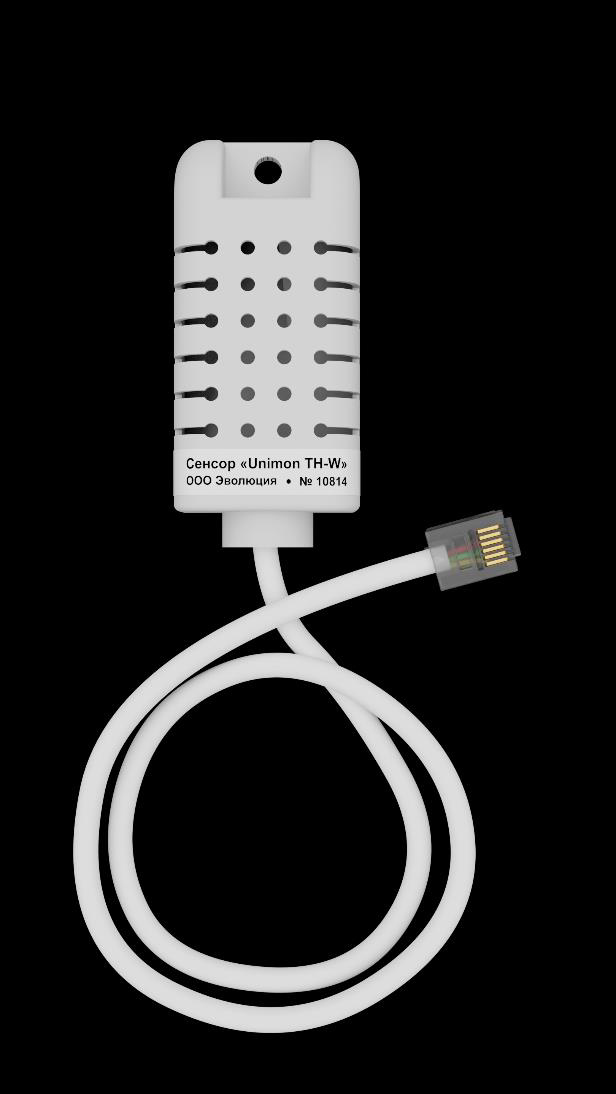

Рисунок 1 - Общий вид датчиков исполнения «Unimon TH-W»

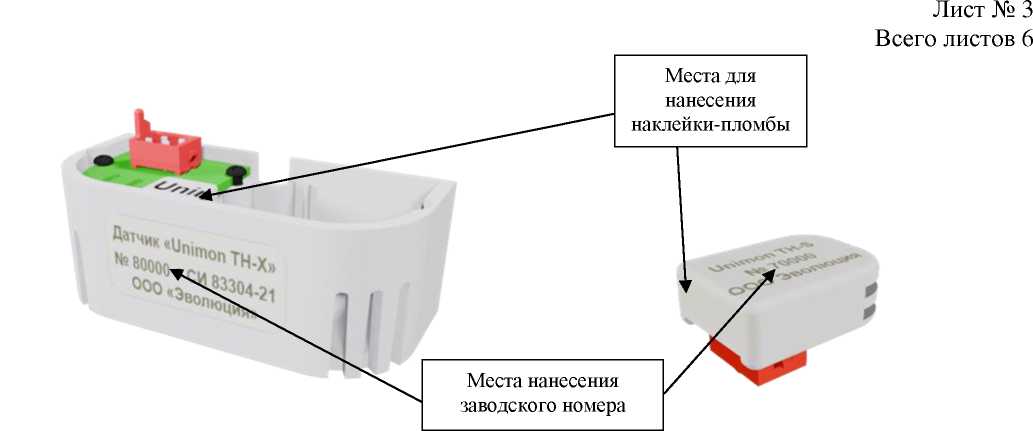

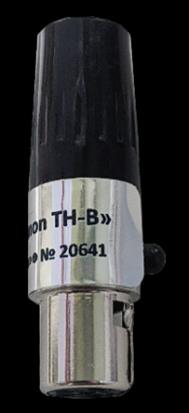

Рисунок 2 - Общий вид

датчиков исполнения

Места нанесения заводского номера

«Unimon TH-B»

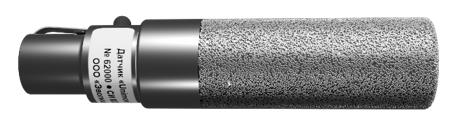

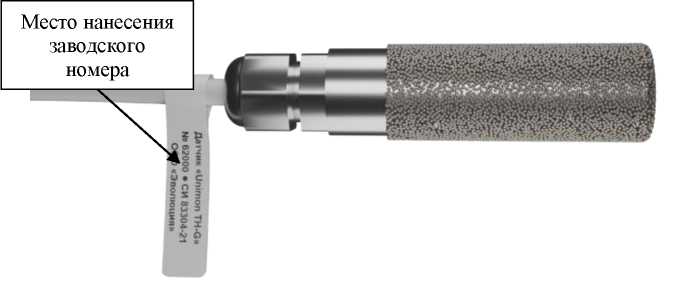

Рисунок 3 - Общий вид датчиков исполнения «Unimon TH-F»

Программное обеспечение

Датчики имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. ПО датчика устанавливается на заводе-изготовителе во время производственного цикла.

В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция датчика исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные встроенного ПО - отсутствуют.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от - 40 до +70

Диапазон измерений относительной влажности, %

от 20 до 80

Пределы допускаемой абсолютной погрешности измерений температуры, °С - от - 40 до - 25 °С включ.

- св. - 25 до + 70 °С включ.

±0,8

±0,5

Пределы допускаемой абсолютной погрешности измерений относительной влажности (в диапазоне температур от +5 до +50 °С), %

- от 20 до 60 % включ.

- св. 60 до 80 % включ.

±4,0

±5,0

Разрешающая способность измерений температуры, °С

0,01

Разрешающая способность измерений относительной влажности,%

0,1

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 2,5 до 3,6

Габаритные размеры, мм, не более

- датчиков исполнения «Unimon TH-W» (без учета кабеля)

60x30x15

- датчиков исполнения «Unimon TH-B»

40x12x12

- датчиков исполнения «Unimon TH-F»

60x15x15

Масса, г, не более

- датчиков исполнения «Unimon TH-W» (без учета кабеля)

10

- датчиков исполнения «Unimon TH-B»

10

- датчиков исполнения «Unimon TH-F»

25

Рабочие условия эксплуатации

- температура окружающего воздуха,°С

от -40 до +70

- относительная влажность, %

от 20 до 80 (без конденсации)

Средняя наработка до отказа, ч, не менее

50000

Средний срок службы, лет, не менее

5

Знак утверждения типа

наносится на титульный лист Паспорта типографским способом или методом штемпелевания.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Датчик

«Unimon TH-W» «Unimon TH-B» «Unimon TH-F»

исполнение в соответствии с заказом

Паспорт

- для исполнения Unimon TH-W

- для исполнения Unimon TH-B

- для исполнения Unimon TH-F

ТГ.2021.1.Б

ТГ.2021.1.Ч

ТГ.2021.1.Ф

1 экз.

Методика поверки

МП 207-007-2021

по запросу

Совместимое устройство

-

поставляется по заказу

Сведения о методиках (методах) измерений приведены в разделе 5 Паспорта.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.

ТУ 26.51.51-002-17775299-2021 Датчики температуры и относительной влажности «Unimon TH». Технические условия.
