Аппаратура геодезическая спутниковая Stonex S
| Номер в ГРСИ РФ: | 83346-21 |
|---|---|
| Производитель / заявитель: | Фирма "Stonex Europe S.r.l.", Италия |
Аппаратура геодезическая спутниковая Stonex S (далее - аппаратура) предназначена для определения координат и измерений длин базисов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 83346-21 |
| Наименование | Аппаратура геодезическая спутниковая |
| Модель | Stonex S |
| Страна-производитель | ИТАЛИЯ |
Производитель / Заявитель
"Stonex S.r.l.", Италия
ИТАЛИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 1311 |
| Найдено поверителей | 20 |
| Успешных поверок (СИ пригодно) | 1309 (100%) |
| Неуспешных поверок (СИ непригодно) | 2 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 83346-21: Описание типа СИ | Скачать | 392.1 КБ | |
| 83346-21: Методика поверки МП АПМ 38-20 | Скачать | 7.1 MБ |
Описание типа
Назначение
Аппаратура геодезическая спутниковая Stonex S (далее - аппаратура) предназначена для определения координат и измерений длин базисов.
Описание
Аппаратура геодезическая спутниковая - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции.
Управление аппаратурой осуществляется с помощью функциональных клавиш, расположенных на корпусе приемника, или при помощи контроллера при подключении к приёмнику по Bluetooth или через веб-интерфейс, доступный при подключении к приёмнику по сети Wi-Fi. Для отображения статуса записи данных, приема спутникового сигнала, передачи поправок и состояния питания на лицевой панели располагаются светодиодные индикаторы. Аппаратура модификаций S980, S980A, S990A дополнительно оснащены ЖК-дисплеем,
используемым для просмотра и изменения настроек прибора.
Принимаемая со спутников информация записывается во внутреннюю память аппаратуры, контроллера или на карту памяти microSD. Электропитание аппаратуры осуществляется от аккумуляторной батареи.
Аппаратура выпускается в семи модификациях: S700A, S850A, S900, S900A, S980, S980A, S990A. Модификации отличаются некоторыми метрологическими и техническими
характеристиками.
На корпусе аппаратуры расположены интерфейсный разъем, втулка для крепления и разъем TNC для подключения радиоантенны. Аппаратура оснащена гнездами для карты памяти microSD и сим-карты.
Модификации S700A, S850A, S900A, S980A, S990A позволяют принимать следующие типы спутниковых сигналов: GPS: L1 C/A, L1C, L1P, L2C, L2P, L5; ГЛОНАСС: L1C/A, L1P, L2C, L2P, L3; Beidou: B1i, B2i, B3i, B10C, B2A, B2B, ACEBOC; Galileo: E1BC, E5a, E5b, ALTBOC, E6BC.
Модификации S900, S980 позволяют принимать следующие типы спутниковых
сигналов: GPS: L1 C/A, L1C, L2C, L2P, L5; ГЛОНАСС: L1C/A, L2C/A, L2C, L2P, L3, L5;
Beidou: B1i, B2i, B3i, B10C, B2A, B3i; Galileo: E1, E5a, E5b, ALTBOC, E6.
Аппаратура также позволяет принимать следующие типы спутниковых сигналов:
QZSS: L1 C/A, L1C, L2C, L5, L6, LEX, L1SAIF; IRNSS: L5; SBAS; L1, L5.
Заводской номер аппаратуры указывается на маркировочной наклейке, расположенной на нижней панели корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.

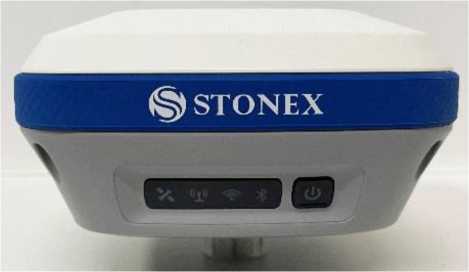

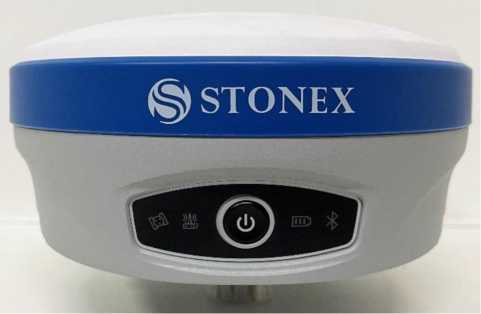

Общий вид аппаратуры представлен на рисунке 1.
б)
а)
в) г)
Рисунок 1 - Общий вид аппаратуры модификаций
а) S700A, S850A, б) S900, S900A, в) S980, S980A, г) S990A
В процессе эксплуатации аппаратура не предусматривает внешних механических и электронных регулировок. Пломбирование аппаратуры не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, снятие которых возможно только при наличии специальных ключей.
Программное обеспечение
Аппаратура имеет встроенное микропрограммное обеспечение (далее - ПО) МПО, обеспечивающее взаимодействие модулей аппаратуры, запись, хранение и передачу результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные(признаки) |
Значение | ||||
|
Модификация |
S700A, S850A |
S900A |
S900 |
S990A, S980A |
S980 |
|
Идентификационное наименование ПО |
МПО | ||||
|
Номер версии (идентификационный номер ПО), не ниже |
S850-V2.02 (0.22.201120) |
S9II-V2.02 (0.22.201016) |
S900-V1.0 (0.22.200911) |
S990A-V1.1. (0.22.200911) |
S980-V1.0 (0.22.200911) |
|
Цифровой идентификатор ПО |
8.52 |
1.40 |
3.11 |
3.11 |
3.11 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
CRC-32 |
CRC-32 |
CRC-32 |
CRC-32 |
Технические характеристики
Таблица 2 -Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
Границы допускаемой абсолютной погрешности измерений длины базиса1) (при доверительной вероятности 0,95), мм, в режимах: | |
|
в плане |
по высоте | |
|
«Статика», «Быстрая статика» | ||
|
S700A |
±2<2,5+1,040’6<D) |
±2<5,0+1,040’6<D) |
|
S980, S900 |
±2<3,0+0,540’6<d) |
±2<3,5+0,540’6<d) |
|
S900A, S850A |
±2<2,5+0,540’6<d) |
±2<3,5+0,540’6<d) |
|
S980A, S990A |
±2<2,0+0,540’6<d) |
±2<3,0+0,540’6<d) |
|
«Кинематика», «Кинематика в реальном времени (RTK)» | ||
|
S980, S900 |
±2-(8,0+1,040-6<D) |
±2-(15,0+1,040-6<D) |
|
S700A |
±2<5,0+1,040’6<d) |
±2<10,0+1,040’6<d) |
|
S900A, S850A |
±2<5,0+0,540’6<d) |
±2<10,0+0,540’6<d) |
|
S980A, S990A |
±2<4,0+0,540’6<d) |
±2-( 8,0+0,540’6<d) |
|
«Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры2) | ||
|
S980, S900 |
±2<28,0+1,040’6<D) |
±2-(35,0+1,040-6<D) |
|
S900A, S850A |
±2<25,0+0,540’6<d) |
±2<30,0+0,540’6<d) |
|
S980A, S990A |
±2<24,0+0,540’6<d) |
±2<28,0+0,540’6<d) |
|
«Дифференциальный кодовый (DGNSS)» | ||
|
S700A, S850A |
±2<250+140’6<D) |
±2<500+140’6<D) |
|
S980, S900, S900A, S990A, S980A |
±2<250+140’6<D) |
±2<450+140’6<D) |
|
«Автономный» | ||
|
S700A, S850A |
6000 |
12000 |
|
S980, S900, S900A, S990A, S980A |
3000 |
6000 |
|
1) - при длине базиса от 0 до 30 км 2) - допускается наклон от 0 до 60 ° D - измеряемое расстояние в мм | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
S700A |
S850A |
S900 |
S900A |
S980 |
S980A |
S990A |
|
Тип приёмника |
Многочастотный, многосистемный | ||||||
|
Тип антенны |
Встроенная | ||||||
|
Количество каналов |
700 |
800 |
555 |
800 |
555 |
800 | |
|
Режимы измерений |
«Статика», «Быстрая Статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры*, «Дифференциальный кодовый (DGNSS)», «Автономный» | ||||||
|
Диапазон рабочих температур, °С |
от -45 до +75 | ||||||
|
Напряжение источника питания постоянного тока, В: - внешнее питание - аккумулятор |
от 9 до 28 7,2 | ||||||
|
Габаритные размеры (ВысотахДиаметр), мм, не более |
71x140 |
76x157 |
92x151 |
94,5x151 | |||
|
Масса, кг, не более |
1,10 |
1,19 |
1,5 |
1,4 | |||
|
* - режим отсутствует для модификации S700A | |||||||
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений_________________________________
|
Наименование |
Обозначение |
Количество |
|
Аппаратура геодезическая спутниковая в комплекте |
- |
1 шт. |
|
Антенна радио |
- |
По заказу |
|
Устройство зарядное |
- |
1 шт. |
|
Кабель для передачи данных |
- |
1 шт. |
|
Кейс |
- |
1 шт. |
|
Методика поверки |
МП АПМ 38-20 |
1 экз. |
|
Руководство по эксплуатации на русском языке |
- |
1 экз. |
Сведения о методах измерений | ||||||||
|
приведены в разделах «Web интерфейс»: - «Аппаратура геодезическая спутниковая |
Stonex |
S |
S700A. |
GNSS |
Приемник. |
Руководство | ||
|
пользователя»; - «Аппаратура |
геодезическая |
спутниковая |
Stonex |
S |
S850A. |
GNSS |
Приемник. |
Руководство |
|
пользователя»; - «Аппаратура |
геодезическая |
спутниковая |
Stonex |
S |
S900. |
GNSS |
Приемник. |
Руководство |
|
пользователя»; - «Аппаратура |
геодезическая |
спутниковая |
Stonex |
S |
S900A. |
GNSS |
Приемник. |
Руководство |
|
пользователя»; - «Аппаратура |
геодезическая |
спутниковая |
Stonex |
S |
S980. |
GNSS |
Приемник. |
Руководство |
пользователя»;
- «Аппаратура геодезическая спутниковая Stonex S S980A. GNSS Приемник. Руководство
пользователя»;
- «Аппаратура геодезическая спутниковая Stonex S S990A. GNSS Приемник. Руководство
пользователя»;
Нормативные документы
Техническая документация «Stonex S.r.l.», Италия
