Мерники металлические эталонные М2р
| Номер в ГРСИ РФ: | 83375-26 |
|---|---|
| Категория: | Мерники |
| Производитель / заявитель: | ЗАО "Опика", Беларусь, г.Молодечно |
Мерники металлические эталонные М2р (далее - мерники) предназначены для измерения объема при поверке технических мерников 2 класса точности, измерительных резервуаров, топливораздаточных колонок.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 83375-26 |
| Действует | с 17.03.2026 по 25.08.2030 |
| Наименование | Мерники металлические эталонные |
| Модель | М2р |
| Модификации |
М2р-ХХ-ООКМ ТУ BY, где: М - мерник 2р - 2-го разряда ХХ - вместимость ОО - конструкция мерника К - мерники без рамы, с плоским дном, слив осуществляется через горловину (верхний слив) М - материал изготовления (М - углеродистая сталь, в случае отсутствия буквы "М" - материал изготовлен из нержавеющей стали) |
| Приказы |
№494 от
17.03.2026
— О признании результатов испытаний и утверждения типов средств измерений
|
| Идентификатор записи ФИФ ОЕИ | 4ae463ad-c657-64bd-92e5-e991e5f64cb5 |
Производитель / Заявитель
Закрытое акционерное общество "Оптика", БЕЛАРУСЬ, 222310, Республика Беларусь, Минская обл., г. Молодчено, ул. В. Гастинец, д. 143А
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.400-2013 Государственная система обеспечения единства измерений. Мерники металлические эталонные. Методика поверки
(с 17.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 05.04.2026 |
| Организации, проводящие первичную поверку |
Республиканское унитарное предприятие "Молодечненский центр стандартизации, метрологии и сертификации"
(БЕЛАРУСЬ)
|
Поверители
Скачать
|
83375-26: Описание типа
2026-83375-26.pdf
|
Скачать | 2.5 MБ | |
|
Свидетельство (сертификат)
2026-cr83375-26.pdf
|
Скачать | 433.7 КБ |
Описание типа
Назначение
Мерники металлические эталонные М2р (далее - мерники) предназначены для измерения объема при поверке технических мерников 2 класса точности, измерительных резервуаров, топливораздаточных колонок.
Область применения: нефтебазы и другие предприятия, занимающиеся перевозкой, хранением и реализацией нефтепродуктов и других жидкостей.
Описание
Принцип работы мерника: мерник устанавливается в вертикальное положение, которое контролируется с помощью ампулы уровня. В предварительно смоченный мерник рабочая жидкость подается непосредственно в горловину или в приемное отверстие пеногасителя. После заполнения мерника производится определение объема жидкости. При этом центральная риска шкалы соответствует номинальной вместимости мерника при температуре плюс 20 °C.
Крайние отметки шкалы соответствуют вместимости равной ± 1% номинальной вместимости мерника.
Мерники состоят из резервуара, измерительной горловины, уровнемерной трубки, измерительной шкалы, ампулы уровня.
Схема условного обозначения мерника:
М2р-ХХ-ООКМ ТУ BY 600199222.010-2020
М - мерник;
2р - 2-го разряда;
XX - вместимость, дмэ;
ОО - конструкция мерника:
01 - без пеногасителя;
03 - с пеносителем;
Мерники с буквой «К» в обозначении модели изготавливаются без рамы с плоским дном, слив осуществляется через горловину (верхний слив).
М - материал изготовления (М - углеродистая сталь, в случае отсутствия буквы «М» в маркировке мерник изготовлен из нержавеющей стали).

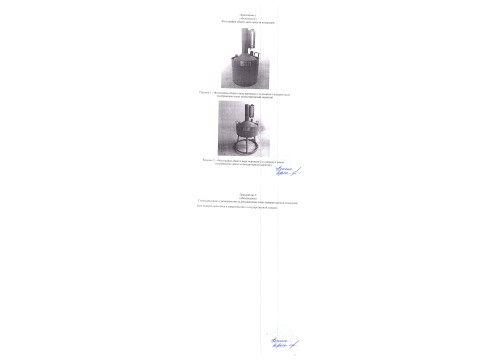

Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Схема пломбировки от несанкционированного доступа представлена в приложении 3. Обязательные метрологические требования: представлены в таблице 1.
|
Обозначение модели |
Номинальная вместимость, дм3 |
Пределы допускаемой относительной погрешности при температуре 20 °C, % | |
|
М2р-2-01К |
М2р-2-01КМ |
2 |
±0,1 |
|
М2р-2-03К |
М2р-2-03КМ |
2 |
±0,1 |
|
М2р-5-01К |
М2р-5-01КМ |
5 |
±0,1 |
|
М2р-5-03К |
М2р-5-03КМ |
5 |
±0,1 |
|
М2р-10-01 |
М2р-10-01М |
10 |
±0,1 |
|
М2р-10-03 |
М2р-10-03М |
10 |
±0,1 |
|
М2р-10-01К |
М2р-10-01 КМ |
10 |
±0,1 |
|
М2р-10-03К |
М2р-10-03КМ |
10 |
±0,1 |
|
М2р-20-01 |
М2р-20-01М |
20 |
±0,1 |
|
М2р-20-03 |
М2р-20-03М |
20 |
±0,1 |
|
М2р-50-01 |
М2р-50-01М |
50 |
±0,1 |
|
М2р-50-03 |
М2р-50-03М |
50 |
___±0,1 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблицах 2-3.
Таблица 2
|
Обозначение модели |
Габаритные размерь |
>i, мм, не более |
Масса, кг, | ||
|
Диаметр |
1 |
Высота |
не более | ||
|
М2р-2-01К |
М2р-2-01КМ |
160 |
375 |
2.3 | |
|
М2р-2-03К |
М2р-2-03КМ |
160 |
760 |
5,0 | |
|
М2р-5-01К |
М2р-5-01КМ |
210 |
550 |
3,2 | |
|
М2р-5-03К |
М2р-5-03КМ |
210 |
935 |
6,0 | |
|
М2р-10-01 |
М2р-10-01М |
370 |
650 |
8,0 | |
|
М2р-10-03 |
М2р-10-03М |
370 |
920 |
17,0 | |
|
М2р-10-01К |
М2р-10-01 КМ |
265 |
480 |
5,5 | |
|
М2р-10-03К |
М2р-10-03КМ |
265 |
850 |
10,0 | |
|
М2р-20-01 |
М2р-20-01М |
370 |
760 |
13,5 | |
|
М2р-20-03 |
М2р-20-03М |
370 |
1050 |
19,0 | |
|
М2р-50-01 |
М2р-50-01М |
500 |
1100 |
30,0 | |
|
М2р-50-03 |
М2р-50-03М |
500 |
1400 |
35,5 | |
Таблица 3
|
Наименование |
Значение | |
|
Условия эксплуатации: | ||
|
диапазон температуры окружающего воздуха, °C |
от минус 40 |
до плюс 40 |
|
относительная влажность окружающего воздуха при температуре 25 °C,%, не более |
98 | |
|
Условия транспортирования: | ||
|
диапазон температуры окружающего воздуха, °C |
от минус 40 |
до плюс 50 |
|
относительная влажность окружающего воздуха при температуре 35 °C, %, не более |
: 95 | |
Комплектность
|
Наименование |
Количество |
|
Мерник металлический эталонный |
1 |
|
Паспорт |
1 |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на маркировочную табличку мерника и титульный лист паспорта.
Поверка осуществляется по ГОСТ 8.400-2013 «Государственная система обеспечения единства измерений. Мерники металлические эталонные. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:
ТУ BY 600199222.010-2020 «Мерники металлические эталонные». Технические условия»;
методику поверки:
ГОСТ 8.400-2013 «Государственная система обеспечения единства измерений.
Мерники металлические эталонные. Методика поверки».
Перечень средств поверки: представлен в таблице 5.
Таблица 5
|
Наименование и тип средств поверки | ||
|
Термогигрометр UNITESS ТНВ 1 | ||
|
Штангенциркуль по ГОСТ 166-89 | ||
|
Уровень по ГОСТ 9392-89 | ||
|
Мерники эталонные 1-го разряда | ||
|
Эталонные стеклянные колбы 1-го класса точности по |
ГОСТ 1770-74 | |
|
Эталонные пипетки по ГОСТ 29227-91 | ||
|
Секундомер | ||
|
Термометр по ГОСТ 13646-68 | ||
|
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью. | ||
Идентификация программного обеспечения: отсутствует.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: мерники металлические эталонные М2р соответствуют требованиям ТУ BY 600199222.010-2020.
