Резервуары стальные горизонтальные цилиндрические РГС-25
| Номер в ГРСИ РФ: | 83382-21 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Транснефть-Дружба", г.Брянск |
Резервуары стальные горизонтальные цилиндрические РГС-25 (далее - резервуары) предназначены для хранения и измерений объема нефти и нефтепродукта (нефть, мазут, дизельное топливо) Куйбышевского районного управления АО «Транснефть - Дружба».
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 83382-21 | |||||||||
| Наименование | Резервуары стальные горизонтальные цилиндрические | |||||||||
| Модель | РГС-25 | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 7b40ee05-d214-c3e1-b9d3-bc8e5de918b9 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
КРУ АО "Транснефть - Дружба", РОССИЯ, г. Брянск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
83382-21: Описание типа
2021-83382-21.pdf
|
Скачать | 496.1 КБ | |
|
83382-21: Методика поверки
2021-mp83382-21.pdf
|
Скачать | 59.4 КБ |
Описание типа
Назначение
Резервуары стальные горизонтальные цилиндрические РГС-25 (далее - резервуары) предназначены для хранения и измерений объема нефти и нефтепродукта (нефть, мазут, дизельное топливо) Куйбышевского районного управления АО «Транснефть - Дружба».
Описание
Принцип действия резервуаров основан на измерении объема нефтепродукта в зависимости от уровня его наполнения.
Резервуары представляют собой стальные конструкции цилиндрической формы с усеченно-коническими днищами. Основные конструкции резервуаров выполнены из стали 09Г2С-12. Каждый резервуар имеет люк замерный, люки-лазы для эксплуатации и приемнораздаточные патрубки для заполнения и опорожнения. Установка - подземная
Резервуары РГС-25 расположены на территории ЛПДС «Лопатино», Куйбышевское районное управление АО «Транснефть - Дружба».
Эскиз резервуаров стальных горизонтальных цилиндрических РГС-25 представлен на рисунке 1.

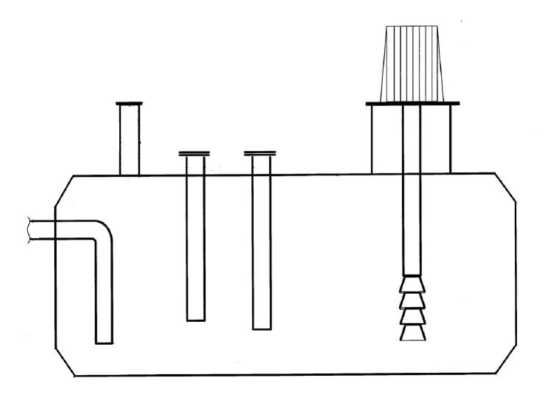

Рисунок 1 - Эскиз резервуаров РГС-25

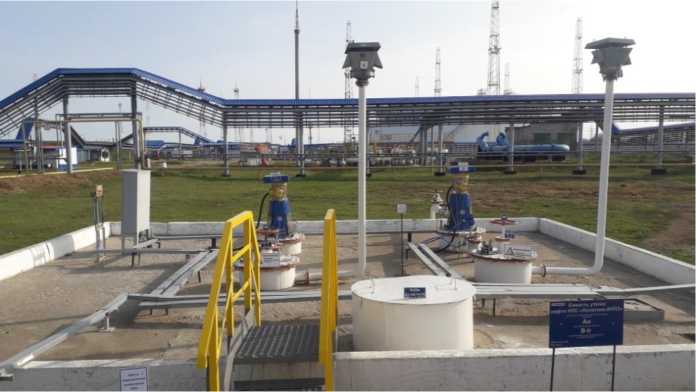

Рисунок 2 - Общий вид надземной части резервуаров РГС-25 зав.№№ ЕП-7, ЕП-8

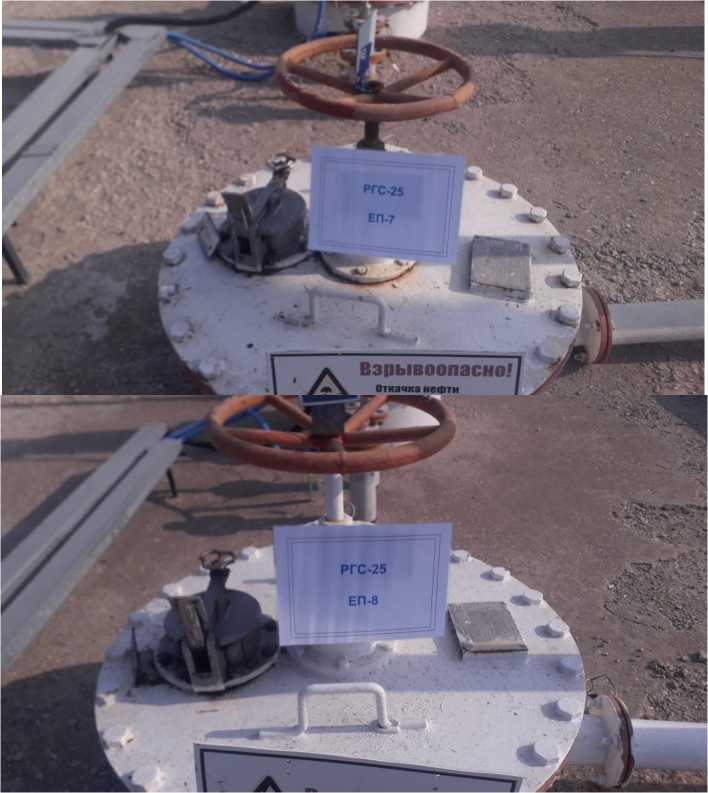

Рисунок 3 - Фотографии табличек с заводскими номерами резервуаров Р ГС-25 зав.№№ ЕП-7, ЕП-8
Пломбирование резервуаров не предусмотрено.
Программное обеспечение
отсутствует
Технические характеристики
Основные метрологические и технические характеристики резервуаров приведены в таблицах 1 и 2 соответственно.
Таблица 1 - Основные метрологические характеристики резервуаров
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
25 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
± 0,25 |
Таблица 2 - Основные технические характеристики резервуаров
|
Наименование характеристики |
Значение характеристики |
|
Температура окружающей среды при эксплуатации, °С |
от - 40 до + 50 |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Комплект поставки резервуаров приведен в таблице 3. Таблица 3 - Комплект поставки резервуаров
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-25 |
1 |
|
Паспорт |
- |
1 |
|
Градуировочная таблица |
- |
1 |
Сведения о методах измерений
ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах»
ФР.1.29.2021.40086 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах»
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
