Анализаторы трансформаторного масла Calisto

Номер в ГРСИ РФ: 83388-21
Категория: Трансформаторы
Производитель / заявитель: Фирма "Morgan Schaffer Inc.", Канада
Поставщик:
Нет данных
Анализаторы трансформаторного масла Calisto поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Анализаторы трансформаторного масла Calisto (анализаторы) предназначены для непрерывных автоматических измерений объёмной доли газов и воды в масле.

Скачать

83388-21: Описание типа СИ Скачать 290.9 КБ
83388-21: Методика поверки МП 242-2373-2020 Скачать 20.8 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 83388-21
Наименование Анализаторы трансформаторного масла
Модель Calisto
Межповерочный интервал / Периодичность поверки 1 год
Страна-производитель КАНАДА
Производитель / Заявитель

Компания "Morgan Schaffer Ltd.", Канада

КАНАДА

Назначение

Анализаторы трансформаторного масла Calisto (анализаторы) предназначены для непрерывных автоматических измерений объёмной доли газов и воды в масле.

Описание

Принцип действия анализатора при измерении водорода и монооксида углерода - тер-мокондуктометрический метод, при измерении содержания воды - ёмкостной метод.

Термокондуктометрический метод основан на изменении температуры электрически нагреваемого резистивного элемента, помещенного в контролируемую среду, по сравнению с температурой такого же элемента, помещенного в камеру с газом сравнения, вызванном различием теплопроводностей определяемого компонента и газа сравнения.

Ёмкостной датчик, представляющее собой конденсатор, в электрическом поле которого помещено исследуемое вещество. Ёмкостной датчик относительного насыщения находится в прямом контакте с маслом.

Измерение содержания воды в масле (относительной влажности) производится при помощи емкостного тонкопленочного сенсора, отделенного от масла мембраной; в качестве сенсора температуры применен платиновый термопреобразователь сопротивления (датчик Calisto Expert).

Конструктивно анализатор состоит из измерительного блока, микропроцессорного блока управления с платой интерфейса, системы кондиционирования воздуха внутри корпуса, расположенных в едином корпусе из нержавеющей стали с крышкой.

На передней панели, являющейся крышкой, расположены: вакуумный флуоресцентный дисплей и клавиши управления анализатором. На нижней панели анализатора расположены штуцеры для подачи масла, порт отбора проб масла, разъёмы для электрических соединений, вентилятор, а также вход и выход для охлаждающего воздуха.

Анализаторы предназначены для работы в невзрывоопасных зонах помещений и наружных установок. Анализатор устанавливается стационарно на трансформатор или на монтажную опору. Масло из трансформатора поступает в прибор при помощи встроенного поршневого насоса, обеспечивающего объёмный расход от 10 до 60 см3/мин, контролируемый по встроенному индикатору.

Измерительный блок состоит из пробоотборного устройства и измерительной камеры. Содержащиеся в масле газы выделяются при заданной температуре в пробоотборном устройстве и поступают в измерительную камеру, где периодически проводятся текущие измерения газов.

Анализаторы трансформаторного масла Calisto выпускаются в двух исполнениях: анализаторы трансформаторного масла Calisto (модели С76, С76А, C76G и С150) и анализаторы трансформаторного масла Calisto 2 (модели C85, C85A и C250).

Анализаторы трансформаторного масла Calisto определяют водород и воду, анализаторы трансформаторного масла Calisto 2 определяют водород, монооксид углерода и воду.

Для получения наиболее оптимальных температурных условий диффузии газов из масла, в анализаторе осуществляется необходимая термокомпенсация за счет теплообмена с окружающей средой и при помощи подогрева термоэлектрическими элементами. Наружный вентилятор производит общее охлаждение прибора; вентилятор, расположенный внутри корпуса, обеспечивает охлаждение элементов электронной платы микропроцессорного блока управления и измерительной камеры.

Микропроцессорный блок управления с платой интерфейса предназначен для управления работой всего анализатора, а также передачи выходной информации во внешние системы контроля. Информация о содержании водорода, монооксида углерода, воды и температуре высвечивается на флуоресцентном дисплее на передней панели с периодичностью смены показаний каждые 5 секунд. Длительность цикла измерений водорода и мнооксида углерода составляет 3 часа. Прибор имеет 3 независимых аналоговых выхода 4 - 20 мА, цифровой выход RS232, RS485 и два выхода Ethernet для вывода результатов измерений, кода состояния и другой информации. Интерфейс может быть использован либо для подключения к удаленному ПК для работы с ПО Calisto Manager, либо для передачи данных по протоколам обмена Modbus, DNP3, МЭК 61850 (опция), MSSP (Morgan Schaffer System Protocol) в том числе для непрерывной регистрации результатов измерений и мониторинга состояния.

Анализатор содержит также 5 релейных выходов и может работать в режиме сигнализатора с программной установкой пороговых значений содержания водорода, оксида углерода (только для Calisto 2) и воды.

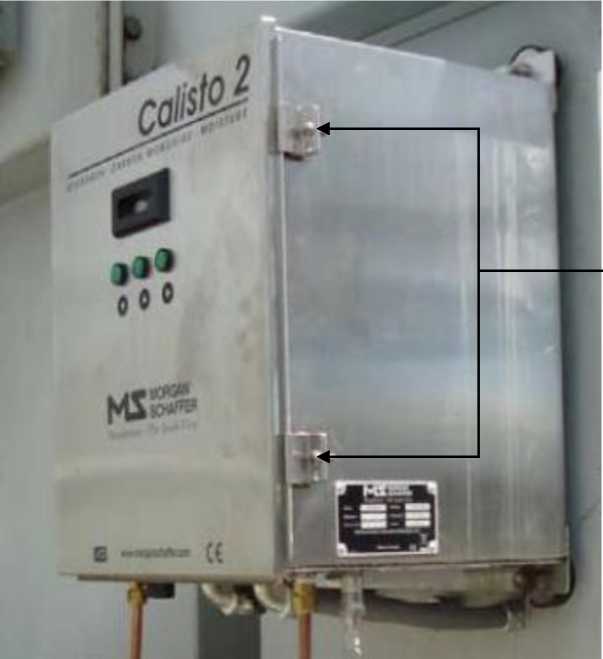

Каждый экземпляр анализаторов трансформаторного масла Calisto идентифицирован, имеет заводской номер, нанесенный на табличку (шильдик) методом лазерной печати, обеспечивающим его прочтение и сохранность в процессе эксплуатации. Знак поверки наносится на свидетельство о поверке. Общий вид и схема пломбирования корпуса от несанкционированного доступа анализаторов трансформаторного масла Calisto, приведены на рисунке 1 .

Программное обеспечение

Анализаторы трансформаторного масла Calisto имеют встроенное ПО Mein и автономное ПО Calisto Manager.

Идентификационные данные программного обеспечения приведены в таблице 1 .

Таблица 1 - Идентификационные данные программного обеспечения анализаторов трансформаторного масла Calisto модели С76, С76А, C76G и С150 и анализаторов трансформаторного масла Calisto 2 модели C85, C85A и C250.

Идентификационные данные (признаки)

Значения

Встроенное ПО

Автономное ПО

Идентификационное наименование ПО

Main

Calisto Manager

Номер версии (идентификационный номер) ПО

не ниже 2.70

не ниже 1.8.1

Цифровой идентификатор ПО

-

AE032AD72920BB04

0440021D926746D1

Алгоритм вычисления цифрового идентификатора ПО

MD5

Метрологические характеристики анализаторов нормированы с учетом влияния программного обеспечения.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Технические характеристики

Метрологические характеристики анализаторов приведены в таблице 2.

Таблица 2 - Метрологические характер

истики анализаторов

Наименование

компонента

Диапазон показаний объёмной доли, млн-1 (ppm)

Диапазон измерений объёмной доли, млн-1 (ppm)

Пределы допускаемой абсолютной погрешности, %

Водород (H2)

от 0 до 50 000

от 10 до 100 включ.

0,6Y

св. 100 до 2 000 включ.

0,12Y + 0,0048

св. 2 000 до 50 000 включ.

0,046-Y + 0,020

Монооксид углерода (C0)*

от 0 до 100 000

от 50 до 200 включ.

0,6Y

св. 200 до 100 000 включ.

0,25- Y + 0,007

Вода (H2O)

от 0 до 100

от 4 до 5 включ.

0,5- ЗН0

св. 5 до 100 включ.

0,3- гн2о

где Y- объемная доля, %.

* - только для анализаторов трансформаторного масла Calisto 2.

Технические и эксплуатационные характеристики указаны в таблице 3.

Таблица 3 - Основные технические характеристики анализаторов.

Наименование характеристики

Значение

Анализатор трансформаторного масла

Calisto

Предел допускаемого времени установления

показаний при определении:

- содержания водорода и монооксида углеро

3

да, ч

- относительной влажности, с

5

Наименование характеристики

Значение

Анализатор трансформаторного масла

Calisto

Габаритные размеры (ГхШхВ), мм, не более:

-длина

325

- ширина

381

- высота

483

Масса, кг, не более

22,7

Условия эксплуатации:

- температура окружающей среды для, °С

от -50 до +55

- относительная влажность, %

от 0 до 100

- атмосферное давление, кПа

от 84 до 106,7

Параметры пробы на входе

- диапазон рабочей температуры масла, °C

от -40 до +120

- давление масла, кПа

от 0 до 275,8

- расход, см3/мин

от 10 до 60

Потребляемая мощность, Вт, не более

320

от 100 до 240 переменного тока часто

Напряжение питания, В

той 50 - 60 Гц

от 100 до 220 постоянного тока

Степень защиты от внешних воздействий по

ГОСТ 14254-96

IP56

Срок службы, лет

более 15

Средняя наработка на отказ, ч

25000

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации и в виде наклейки на корпус анализатора.

Комплектность

Таблица 5 - Комплектность анализатора

Наименование

Обозначение

Количество

Анализатор трансформаторного масла

Calisto или Calisto 2

1 экз.

Руководство по эксплуатации и монтажу анализаторов трансформаторного масла Calisto

-

1 экз.

Методика поверки

МП-242-2373-2020

1 экз.

Сертификат заводского испытания

FRM-0016 или FRM-0017

1 экз.

Декларация о соответствии нормам ЕС

017-MSDOC

1 экз.

Кабель USB

WRE-00067

1 шт.

Диск с программным обеспечением Calisto Manager

1 экз.

Трубка для быстрого отбора проб масла

SCAL-0065

1 шт.

Виброгасители из нержавеющей стали

-

4 шт.

Медная трубка - наружный диаметр 3/8"длиной 7,6 м

-

2 шт.

Отсечной плавкий термопредохранитель 77°C

ECM-00066

1 шт.

Латунный коленный патрубок - NTP (M) к трубке 3/8

FLC-00242

2 шт.

Латунная обжимная муфта - к трубке 3/8 дюйма

FLC-00249

4 шт.

Упаковочная тара

-

1 шт.

Датчик температуры масла Calisto Expert (опция)

-

1 шт.

Протокол МЭК 61850 (опция)

-

1 экз.

Наименование

Обозначение

Количество

Исполнение для подключения трубок из нержавеющей стали (опция)

-

1 шт.

Гарантийный талон производителя

-

1 экз.

Сведения о методах измерений

приведены в «Руководстве по эксплуатации. Анализаторы трансформаторного масла Calisto», разделах 3 и 4.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Стандарт предприятия компании «Morgan Schaffer Ltd.», Канада.
