Теплосчетчики компактные Sensonic 3

Номер в ГРСИ РФ: 83499-21
Категория: Теплосчетчики
Производитель / заявитель: Фирма "ISTA International GmbH", Германия, (торговая марка "ISTA, ISTA-RUS")
Скачать
83499-21: Описание типа СИ Скачать 337.8 КБ
83499-21: Методика поверки МП 208-016-2021 Скачать 5.7 MБ
Нет данных о поставщике
Теплосчетчики компактные Sensonic 3 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Теплосчетчики компактные Sensonic 3 (далее - теплосчетчики) предназначены для измерения количества потребленной тепловой энергии, а также температуры, разницы температур, объемного расхода и объема теплоносителя в закрытых системах водяного отопления коммунального хозяйства.

Информация по Госреестру

Основные данные
Номер по Госреестру 83499-21
Наименование Теплосчетчики компактные
Модель Sensonic 3
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) 26.10.2026
Производитель / Заявитель

Фирма "Ista International GmbH", Германия, под торговой маркой "ISTA, ISTA-RUS", Германия

ГЕРМАНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 4 года
Зарегистрировано поверок 7
Найдено поверителей 4
Успешных поверок (СИ пригодно) 7 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 24.03.2024

Поверители

Скачать

83499-21: Описание типа СИ Скачать 337.8 КБ
83499-21: Методика поверки МП 208-016-2021 Скачать 5.7 MБ

Описание типа

Назначение

Теплосчетчики компактные Sensonic 3 (далее - теплосчетчики) предназначены для измерения количества потребленной тепловой энергии, а также температуры, разницы температур, объемного расхода и объема теплоносителя в закрытых системах водяного отопления коммунального хозяйства.

Описание

Принцип работы теплосчетчиков состоит в измерении расхода теплоносителя, температур теплоносителя в прямом и обратном трубопроводах, измеренных парой термопреобразователей сопротивления с последующим определением тепловой энергии путем обработки измерений тепловычислителем по заданному алгоритму и отображением результатов на жидкокристаллическом дисплее (далее - ЖКД).

Теплосчетчики состоят их многоструйного крыльчатого счетчика воды и тепловы-числителя, который снабжен термометрами сопротивления Pt500. Счетчик воды и тепловы-числитель представляют единую конструкцию. Тепловычислитель соединен со счетчиком воды кабелем длинной 0,35 м. и может монтироваться как на счетчик воды, так и отдельно от него.

Тепловычислитель производит вычисление тепловой энергии, используя сигналы от счетчика воды и термометров сопротивления. Для дистанционной передачи измерительной информации теплосчетчик имеет встроенный радиомодуль 868,95 МГц, а также может комплектоваться внешним проводным модулем M-BUS. Тепловычислитель обеспечивает вывод на ЖКИ следующей информации:

- накопленное значение тепловой энергии;

- накопленное значение объема теплоносителя;

- мгновенное значение расхода теплоносителя;

- мгновенное значение тепловой мощности;

- температура теплоносителя в подающем трубопроводе;

- температура теплоносителя в обратном трубопроводе;

- разность температур теплоносителя в подающем и обратном трубопроводах.

Теплосчетчик может устанавливаться как на подающем, так и на обратном трубопроводе.

Теплосчетчики имеют энергонезависимую память, в которой регистрируются помесячные значения накопленной тепловой энергии и объема теплоносителя. Глубина архива: 14 месяцев.

Измеренная тепловая энергия может отображаться на ЖКД в кВт^ч; МВт^ч; ГДж. Единица измерений устанавливается при производстве теплосчетчика и не может меняться в дальнейшем.

Заводской номер наносится на лицевую поверхность тепловычислителя методом лазерной гравировки.

Общий вид теплосчетчиков Sensonic 3 представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Места нанесения заводского номера и знака утверждения типа представлены на рисунке 3.

Место нанесения пломбы изготовителя

Место пломбирования термопреобразователя сопротивления эксплуатирующей либо теплоснабжающей организацией

Рисунок 2 - Схема пломбировки от несанкционированного доступа

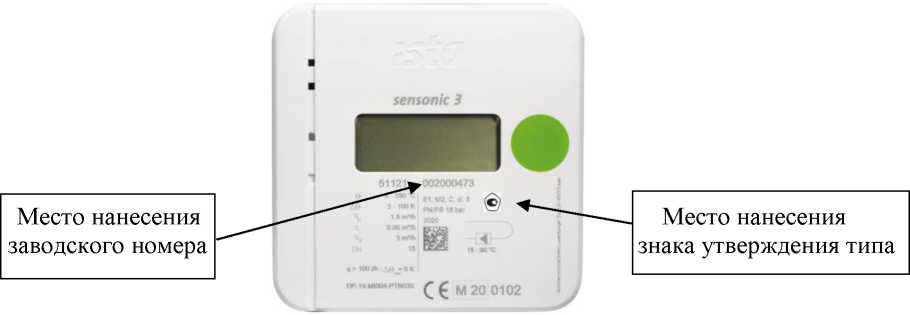

Рисунок 3 - Места нанесения заводского номера и знака утверждения типа

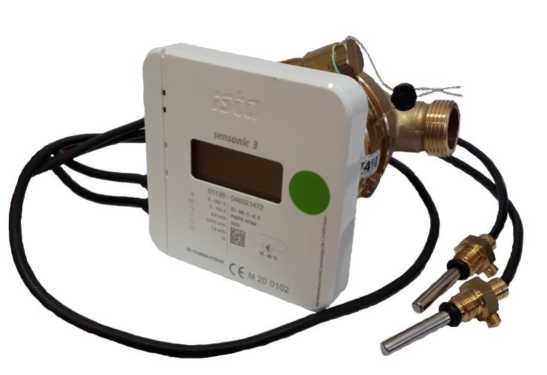

Рисунок 1 - Общий вид теплосчетчиков Sensonic 3

Программное обеспечение

Программное обеспечение (далее - ПО) является встроенным, разделения на метрологически значимую и метрологически незначимую части нет.

ПО теплосчетчиков выполняет функции сбора, преобразования, обработки, отображения на ЖКД тепловычислителя, передачи и архивирования результатов измерений.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FW

Номер версии (идентификационный номер) ПО

4.004

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазоны измерения объемного расхода

В соответствии с таблицей 3

Диапазон измерения температур теплоносителя, °С

от +5 до +90

Значение разности температур в подающем и обратном трубопроводах, AT, °C

от +3 до +85

Пределы допускаемой относительной погрешности при измерении тепловой энергии теплоносителя, 6E, %

±(4 + 4Atmin/At + 0,05qp/q)

Пределы допускаемой относительной погрешности при измерении объемного расхода и объема теплоносителя 6G, %

±(3,0 + 0,05 qp/q)

Пределы допускаемой относительной погрешности теп-ловычислителя, 6Ec, %

±(0,5 + Atmin/At)

Пределы допускаемой относительной погрешности измерения разности температур в подающем и обратном трубопроводах, 6Et, %

±(0,5 + 3 Atmin/At)

Максимальное рабочее давление, МПа

1,6

Примечание:

Atmin - минимальное значение разности температур в подающем и обратном трубопроводах, °С At - измеренное значение разности температур в подающем и обратном трубопроводах, °С qp - номинальный расход, м3/ч

q - измеренное значение объемного расхода теплоносителя, м3/ч

Таблица 3 - Диапазоны измерения объемного расхода

Диаметр условного прохода, мм

t5

20

Максимальный расход, qs, м3/ч

1,2

3,0

5,0

Номинальный расход, qp, м3/ч

0,6

1,5

2,5

Минимальный расход, qi, м3/ч

0,012

0,03

0,05

Потери давления при qp, Ap, кПа

25

Порог чувствительности, м3/ч

0,002

0,004

0,006

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Диаметр условного прохода, мм

15

20

Диапазон температур транспортирования и хранения, °C

от -25 до +60

Условия эксплуатации:

- температура окружающей среды, °C

- относительная влажность воздуха при +25 °C, не более, %

- атмосферное давление, кПа

от +5 до +55

93 от 90 до 110

Способ монтажа

Горизонтальный, вертикальный

Класс точности по ГОСТ Р 51649-2014

3

Класс защиты по ГОСТ 14254-2015

IP54

Габаритные размеры, не более, мм:

- длина

- ширина

- высота

190

86,5

104

Масса, кг, не более

0,5

Присоединительные размеры, дюймы

3/4

1

Напряжение питания встроенной литиевой батареи, В

3,6

Средний срок службы, лет, не менее

12

Наработка на отказ, ч, не менее

88000

Знак утверждения типа

наносится методом наклеивания на лицевую сторону тепловычислителя, как показано на рисунке 3, и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Теплосчетчик компактный Sensonic 3

1 шт.

Шаровой кран для датчика температуры

1 шт.

Паспорт

1 экз.

Руководство по эксплуатации

1 экз.

Модуль M-BUS1)

1 шт.

Комплект запасных частей и принадлежностей1)

1 шт.

Методика поверки

МП 208-016-2021

1 экз. на партию

1) поставляется по отдельному заказу

Сведения о методах измерений

приведены в пункте 4.1 руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Техническая документация изготовителя
