Трансформаторы тока ТПОЛ

Номер в ГРСИ РФ: 83547-21
Категория: Трансформаторы
Производитель / заявитель: ОАО высоковольтного оборудования "Электроаппарат", г.С.-Петербург
Поставщик:
Нет данных
Трансформаторы тока ТПОЛ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Трансформаторы тока ТПОЛ (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации средствам измерений и устройствам защиты и управления в закрытых распределительных устройствах переменного тока промышленной частоты.

Скачать

83547-21: Описание типа СИ Скачать 387.3 КБ
83547-21: Методика поверки Скачать 41.7 КБ

Информация по Госреестру

Основные данные
Номер по Госреестру 83547-21
Наименование Трансформаторы тока
Модель ТПОЛ
Межповерочный интервал / Периодичность поверки 8 лет
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 26.10.2026
Производитель / Заявитель

Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат"), г. Санкт-Петербург

РОССИЯ

Назначение

Трансформаторы тока ТПОЛ (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации средствам измерений и устройствам защиты и управления в закрытых распределительных устройствах переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.

Трансформаторы относятся к проходному типу трансформаторов. Первичная обмотка трансформаторов выполнена из медной трубы. Первичная и вторичные обмотки трансформаторов залиты эпоксидным компаундом. Выводы вторичных обмоток расположены на приливе изоляционного блока в выемке фланца, снабжены перемычками и закрыты крышкой.

Трансформаторы выпускаются в модификациях ТПОЛ-20 и ТПОЛ-35, отличающихся номинальным напряжением 20 кВ и 35 кВ соответственно, номинальным первичным током, классами точности, климатическим исполнением и габаритными размерами.

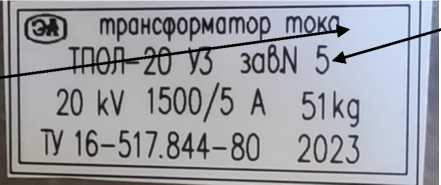

Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового обозначения.

Общий вид трансформаторов представлен на рисунке 1. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование трансформаторов не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение для модификации

ТПОЛ-20

ТПОЛ-35

Номинальное напряжение U/ном*, кВ

20

35

Номинальный первичный ток Лном, А

400; 600; 800; 1000; 1500;2000

400; 600; 800; 1000; 1500

Номинальный вторичный ток /2ном, А

1; 5

Номинальная частота переменного тока, Гц

50; 60

Количество вторичных обмоток

2

Классы точности вторичных обмоток по ГОСТ 7746-2015:

-    для измерений, для учета

-    для защиты

-    для измерений и защиты

0,2; 0,5; 0,5S; 1 5P;10P

0,5 (5Р); 0,5 (10Р); 1 (5Р); 1(10Р)

Номинальная вторичная нагрузка ^2ном с индуктивно-активным коэффициентом мощности со^ф2=0,8, ВА:

-    вторичной обмотки для измерений, для учета

-    вторичной обмотки защиты

-    вторичной обмотки для измерений и защиты

от 20 до 30 от 10 до 30 от 15 до 50

Номинальная предельная кратность вторичных обмоток ^ном:

-    для защиты

-    для измерений и защиты

от 10 до 30 от 10 до 30

Номинальный коэффициент безопасности приборов Кбном вторичных обмоток для измерений

от 10 до 30

Примечания:

* - в трансформаторах, устанавливаемых в схеме поперечной дифференциальной защиты турбогенератора, в нормальном режиме эксплуатации на первичной обмотке отсутствует напряжение.

Наименование характеристики

Значение для модификации

ТПОЛ-20

ТПОЛ-35

Габаритные размеры (диаметрхдлина), мм, не более

310x840

310x1100

Масса, кг, не более

51

61

Климатическое исполнение по ГОСТ 15150-691) 2)

У; ТС3); Т4)

У; Т4)

Категория размещения по ГОСТ 15150-69

3

Высота над уровнем моря, м, не более

1000

Средняя наработка до отказа, ч

400000

Средний срок службы, лет

30

Примечания:

^ - при установке трансформаторов модификации ТПОЛ-20 с классом точности вторичных обмоток 10Р и номинальным первичным током 1500 и 2000 А климатического исполнения и категории размещения У3, Т3, ТС3 и трансформаторов модификации ТПОЛ-35 с классом точности вторичных обмоток 10Р и номинальным первичным током 1500 А климатического исполнения и категории размещения У3, Т3 в цепях нулевых выводов турбогенератора верхнее значение рабочей температуры воздуха в месте их установки -плюс 65 °С;

2)    - допускается климатическое исполнение и категория размещения по ГОСТ 15150-69 с диапазоном рабочих температур:

-    У3 от -45 до +65 °С;

-    Т3 от -10 до +65 °С;

-    ТС3 от -10 до +65 °С;

3)    - в условиях отсутствия выпадения росы;

_4) - только для установки в нулевых выводах турбогенераторов._

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на маркировочную табличку трансформатора любым технологическим способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока ТПОЛ

-

1 шт.

Паспорт. Трансформатор тока ТПОЛ-20

1ВД.762.017 ПС* 1ВД.762.017-01 ПС*

1 экз.

Паспорт. Трансформатор тока ТПОЛ-35

1ВД.762.018 ПС* 1ВД.762.018-01 ПС* 1ВД.762.018-04 ПС*

1 экз.

Руководство по эксплуатации**

ВДО.412.132

1 экз.

Примечания:

*

- децимальный номер паспорта зависит от поставки;

** - на партию трансформаторов, поставляемых в один адрес

Сведения о методах измерений

приведены в разделе 1 «Описание и работа» руководства по эксплуатации.

Нормативные документы

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
