Термометры манометрические ТГП-100Эк, ТКП-100 Эк, ТГП-100 Сг, ТКП-100 Сг

Назначение

Термометры показывающие сигнализирующие ТГП-ЮОЭк, ТКП-ЮОЭк, ТГП-ЮОСг, ТКП-ЮОСг — газовые и конденсационные, предназначены для измерения температуры жидких и газообразных сред и управления внешними электрическими цепями от сигнализирующего устройства в стационарных промышленных установках.

Описание

Принцип действия термометров основан на зависимости давления заполнителя термосистемы от температуры. Принципиальная схема термометров ТГП-ЮОЭк и ТКП-ЮОЭк приведена на рисунке. Изменение температуры измеряемой среды воспринимается заполнителем термосистемы через термобаллон, вызывает изменение его давления, под действием которого манометрическая; пружина деформируется, и через тягу трико-секторный механизм перемещает' показывающую стрелку относительно шкалы. Вместе с показывающей стрелкой перемещается ведущий поводок, жестко насаженный на ось стрелки, осуществляющий кинематическую связь измерительного устройства с сигнализирующим.

Сигнализирующее устройство термометров ТГП-ЮОЭк и ТКП-ЮОЭк — прямого действия, электроконтактное, а термометров ТГП-ЮОСг и ТКП-ЮОсг — непрямого действия, бесконтактное, основанное на принципе срыва генерации.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерений: термометров ТГП-ЮОЭк и ТКП-ЮОЭк от —50 до +600 °C; термометров ТГП-ЮОСг и ТКП-ЮОСг от —25 до +300 °C.

Класс точности: термометров ТГП-ЮОЭк и ТКП-ЮОЭк 1 и 1,5; термометров ТГП-ЮОСг и ТКП-ЮОСг 1,5.

Длина соединительного капилляра: термометров ТГП-ЮОЭк и ТКП-ЮОЭк до 40; термометров ТГП-ЮОСг и ТКП-ЮОСг до 25 м.

Длина погружения термобаллона: термометров ТГП-ЮОЭк и ТКП-ЮОЭк до 160 до 630; термометров ТГП-ЮОСг и ТКП-ЮОСг от 125 до 400 мм.

Предел допускаемого значения основной погрешности показаний: термометров класса точности (1,0±1) %; термометров класса точности (1,5± 1,5) %, от диапазона измерений.

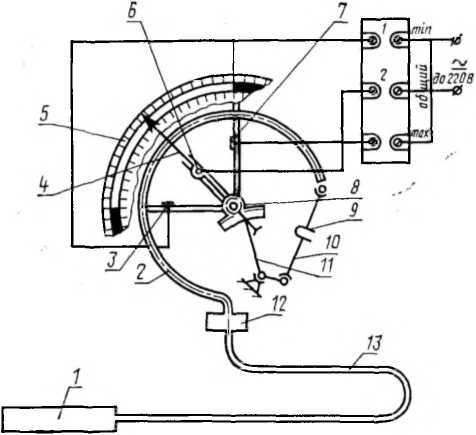

I—термобаллон; 2—манометрическая пружина; 3—контакт «минимум»; 4—стрелка; 5—шкала: 6—ведущий поводок; 7—контакт «максимум»; 8—трибка; 9—скоба биметаллическая;

10—тяга; II—сектор; 12—держатель; 13—соединительный капилляр

Тип сигнализирующего устройства: термометров ТГП-ЮОЭк и ТКП-ЮОЭк— прямого действия; термометров ТГП-ЮОСг и ТКП-ЮОСг — непрямого действия.

Предел допускаемого значения основной погрешности срабатывания сигнализирующего устройства: ±1,5 % Для термометров класса точности 1,0; ±2,5 % для термометров класса точности 1,5 от диапазона измерений.

Питание сигнализирующего устройства термометров ТГП-ЮОСг и ТКП-ЮОСг: напряжение 220+33 В, частоты (50± 1) Гц.

Напряжение внешних коммутируемых цепей переменного или постоянного тока до 220 В.

Разрывная мощность контактов сигнализирующего устройства: термометров ТГП-ЮОЭк и ТКП-ЮОЭк 30; термометров ТГП-ЮОСг и ТКП-ЮОСг 50 В-А.

Масса, кг: термометров ТГП-ЮОЭк и ТКП-ЮОЭк 4,3; термометров ТГП-ЮОСг и ТКП-ЮОСг 4,8.

Комплектность

В комплект поставки входят: термометр; штуцер для крепления термобаллона или гильза защитная; паспорт; техническое описание и инструкция по эксплуатации.

Примечание. Для термометров ТГП-ЮОСг и ТКП-ЮОСг дополнительно поставляется розетка 2РМ18КПН7Г1В1 ГЕО.364.126 ТУ.

Поверка

Термометр поверяют по методике, изложенной в специальном разделе технического описания и инструкции по эксплуатации, составленными в соответствии с ГОСТ 8.305—78.

Испытания проводила государственная комиссия. Результаты испытаний рассматривало НПО «ВНИИМ им. Д. И. Менделеева».
