Термометры манометрические электроконтактные ТГП-100Эк, ТКП-100ЭК, ТКП-100ЭКМ1, ТГП-3СГ, ТКП-100ЭКМ1, ТКП-3СГ

Назначение

Термометры манометрические показывающие электроконтактные ТГП-ЮОЭк, ТГП-ЮОЭк-Ml, ТГП-ЗСг, ТКП-ЮОЭк, ТКП-ЮОЭк-Ml, ТКП-ЗСг предназначены для непрерывного измерения температуры жидких и газообразных сред в стационарных промышленных установках и коммутации внешних электрических цепей сигнализации и управления при достижении заданных значений температуры измеряемой среды; выпускаются по техническим условиям ТУ 25—7310.0070—87.

Температура окружающего воздуха от —30 до 50 или от —50 до 80 °C, относительная влажность окружающего воздуха 95 % при температуре 35 °C.

Описание

Термометры ТГП-ЮОЭк, ТКП-ЮОЭк, ТГП-ЮОЭк-Ml, ТКП-Ю0Эк-М1 состоят из измерительного и сигнализирующего устройств, заключенных в корпус диаметром 100 мм.

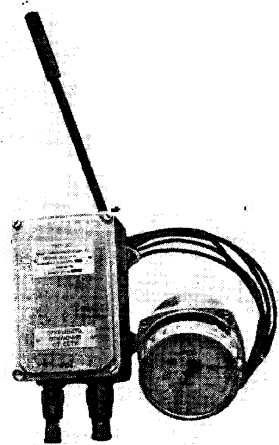

Термометры ТГП-ЗСг и ТКП-ЗСг состоят из блока отсчетного устройства и блока сигнализирующего, заключенных в отдельные корпуса.

Принцип действия измерительного устройства термометра основан на зависимости давления заполнителя термосистемы от температуры окружающей среды. Изменение температуры измеряемой среды воспринимается заполнителем термосистемы через термобаллон и вызывает изменение его давления, под действием которого манометрическая пружина деформируется и чере< тягу и трибко-секторный механизм перемещает показывающую стрелку относительно циферблата. Вместе с показывающей стрелкой поворачивается ведущий поводок, который перемещает контакты (в термометрах ТКП-ЮОЭк; ТГП-ЮОЭк; ТГП-ЮОЭк-Ml, ТКП-Ю0Эк-М1) и шторку в зазорах датчика (в термометрах ТГП, ТЕП-ЗСг). Один из контактов замыкает цепь минимального, другой — максимального значений температуры контролируемой среды.

В термометрах ТГП-ЗСг, ТКП-ЗСг при входе шторки в зазор одного из датчиков происходит срыв генерации и на выходе блока сигнализирующего появляется сигнал (максимум или минимум).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пределы измерений термометров, °C: ТГП-ЮОЭк, ТГП-100Эк-М1, ТГП-ЗСг от —200 до 700; ТКП-ЮОк, ТКП-100Эк-М1, ТКП-ЗСг от —25 до 300.

Класс точности 1 и 1,5.

Предел допускаемой основной погрешности срабатывания сигнализирующего устройства ± 1,5 и ±2,5 % от диапазона измерений.

Питание сигнализирующего устройства термометров ТГП-ЗСг, ТКП-ЗСг от сети переменного тока напряжением 220+33 В, частоты (50± 1) Гц.

Разрывная мощность контактов реле сигнализирующего устройства 50 и 500 В-A (только для ТГП-ЗСг, ТКП-ЗСг).

Полный средний срок службы 10 лет.

Средняя наработка на отказ 1 -103 по каждой функции.

Габаритные размеры корпуса 0100 мм.

Масса (без термосистемы) 0,8 кг.

Масса блока сигнализирующего приборов ТГП, ТКП-ЗСг 1,6 кг.

Комплектность

В комплект поставки входят: прибор; штуцер или гильза защитная (1 комплект по спецификации заказа); техническое описание и инструкция по эксплуатации; паспорт.

Примечание. Термометры ТГП-ЗСг и ТКП-ЗСг состоят из блока отсчетного устройства и блока сигнализирующего.

Поверка

Поверка приборов производится в соответствии с требованиями ГОСТ 8.305—78.

Испытания проводила государственная комиссия. Результаты испытаний рассматривало НПО «ВНИИМ им. Д. И. Менделеева».
