Термометры манометрические электроконтактные ТГП-100Эк, ТКП-100Эк, ТГП-100Эк-М1, ТКП-100Эк-М1, ТГП-3Сг, ТКП-3Сг
| Номер в ГРСИ РФ: | 8357-91 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ПО "Теплоконтроль", г.Казань |
|
8357-91: Описание типа
2026-8357-91.pdf
|
Скачать | 168.4 КБ |
Для непрерывного измерения температуры жидких и газообразных сред в стационарных промышленных установках и коммутации внешних электрических цепей сигнализации и управления при достижении заданных значений температуры измеряемой среды
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 8357-91 |
| Действует | по 01.07.2001 |
| Наименование | Термометры манометрические электроконтактные |
| Модель | ТГП-100Эк, ТКП-100Эк, ТГП-100Эк-М1, ТКП-100Эк-М1, ТГП-3Сг, ТКП-3Сг |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7385c385-b80c-a77e-72df-749e7c9925d9 |
| Год регистрации | 2001 |
| Общие данные | |
|---|---|
| Источник информации | 100-92г с.75 |
| Технические условия на выпуск | ТУ 25-7310.0070-87 |
| Класс СИ | 32.02 |
| Год регистрации | 2001 |
| Страна-производитель | Россия |
| Примечание | Заменен в 2001 г. на 8357-01 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Татарстанского ЦСМ |
| Адрес центра | 420029, г.Казань, ул.Журналистов, 24 |
| Руководитель центра | Гогин Валерий Алексеевич |
| Телефон | (8*843*2) 76-10-81 |
| Факс | 76-10-61 |
| Информация о сертификате | |
| Срок действия сертификата | 01.07.2001 |
| Номер сертификата | 2396 аннул |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 06 от 10.04.01 п.11110 от 03.09.96 п.47 |
Производитель / Заявитель
ПО "Теплоконтроль", РОССИЯ, г.Казань
Россия
420054, ул.Фрезерная, 1
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.305-78 ГСИ. Термометры манометрические. Методы и средства поверки.
|
| Межповерочный интервал / Периодичность поверки | - |
| Зарегистрировано поверок |
8564
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7858 (92%) |
| Неуспешных поверок (СИ непригодно) | 706 (8 %) |
| Актуальность информации | 21.10.2026 |
Поверители
Скачать
|
8357-91: Описание типа
2026-8357-91.pdf
|
Скачать | 168.4 КБ |
Описание типа
Назначение
Термометры манометрические показывающие электроконтактные ТГП-ЮОЭк, ТГП-ЮОЭк-Ml, ТГП-ЗСг, ТКП-ЮОЭк, ТКП-ЮОЭк-МТ, ТКП-ЗСг предназначены для непрерывного измерения температуры жидких и газообразных сред в стационарных промышленных установках и коммутации внешних электрических це-яей сигнализации и управления при достижений заданных значений температуры измеряемой среды.
Описание

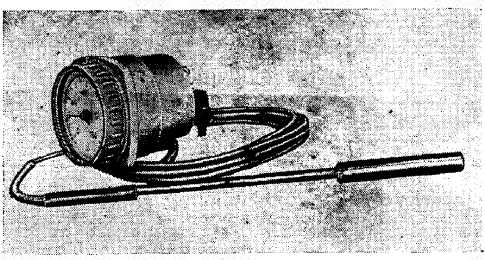

Термометры ТГП-ЮОЭк, ТКП-ЮОЭк, ТГП-100Эк-М1, ТКП-ЮОЭк-Ml состоят из измерительного и сигнализирующего устройств, заключенных в корпус диаметром 100 мм.
Термометры ТГП-ЗСг и ТКП-ЗСг состоят из блока отсчетного устройства и блока сигнализирующего, заключенных в отдельные корпуса.
Принцип действия измерительного устройства термометра основан на зависимости давления заполнителя термосистемы от температуры окружающей среды. Изменение температуры измеряемой среды воспринимается заполнителем термосистемы через термобаллон и вызывает изменение его давления, под действием которого манометрическая пружина деформируется и через тягу и трибко-сек-торный механизм перемещает показывающую стрелку относительно циферблата. Вместе с показывающей стрелкой поворачивается ведущий поводок, который перемещает контакты (в термометрах ТКП-ЮОЭк, ТГП-ЮОЭк, ТГП-100Эк-М1, ТКП-ЮОЭк-Ml) и шторку в зазорах датчика (в термометрах ТГП, ТКП-ЗСг). Один из контактов замыкает цепь минимального, другой — максимального значений температуры контролируемой среды. В термометрах ТГП-ЗСг, ТКП-ЗСг при входе шторки в зазор одного из датчиков происходит срыв генерации и на выходе блока сигнализирующего появляется сигнал (максимум или минимум).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Пределы измерений термометров, °C: ТГП-ЮОЭк, ТГП-ЮОЭк-Ml, ТГП-ЗСг от —4200 до 700, ТКП-ЮОЭк, ТКП-ЮОЭк-Ml, ТКП-ЗСг от —26. до 300.
Класс точности 1 и 1,8 (для всех пределов); 0,6 (для пределов —60 ... 50; —50... 100; —50... 150; 0 ... 150; 0 ... 200),
Предел допускаемой основной погрешности срабатывания сигнализирующего устройства ±1,5 и '±2,5 % от диапазона измерений.
Питание сигнализирующего устройства термометров ТГП-ЗСг, ТКП-ЗСг от сети переменного тока напряжением (220^_|з ) В, частоты (50± 1) Гц.
Разрывная мощность контактов реле сигнализирующего устройства 50 и 500 В-A (только для ТГП, ТКП-ЗСг).
Температура окружающего воздуха от —30 до 50 или от —50 до 80 °C.
Относительная влажность окружающего воздуха при температуре 35 °C 95 %.
Полный средний срок службы не менее 10 лет. ’
Средняя наработка на отказ 1,5-105 по каждой функции.
Габаритные размеры корпуса 0 100 мм.
Масса (без термосистемы) не более 0,9 кг.
Масса блока сигнализирующего приборов ТГП, ТКП-ЗСг не более 1,6 кг.
Комплектность
В комплект поставки входят: прибор; штуцер или гильза защитная (1 комплект по спецификации заказа); техническое описание и инструкция по эксплуатации; паспорт.
Примечание. Термометры ТГП-ЗСг и ТКП-ЗСг состоят из блока отсчетного устройства и блока сигнализирующего.
Поверка
Поверка приборов производится в соответствии с требованиями ГОСТ 8.305—78.
Испытания проводила государственная комиссия.
