Счётчики-расходомеры кориолисовые КТМ РуМАСС
Номер в ГРСИ РФ: | 83825-21 |
---|---|
Категория: | Расходомеры |
Производитель / заявитель: | ООО "НПП КуйбышевТелеком-Метрология", г.Самара |
![КтоПоверит](https://all-pribors.ru/images/logo-full-kp-site.png)
Счётчики-расходомеры кориолисовые КТМ РуМАСС (далее - расходомеры) предназначены для измерения массового расхода жидкости и газа, их плотности и температуры и вычисления массы, объёмного расхода и объёма.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 83825-21 |
Наименование | Счётчики-расходомеры кориолисовые |
Модель | КТМ РуМАСС |
Страна-производитель | РОССИЯ |
Производитель / Заявитель
Общество с ограниченной ответственностью "НПП КуйбышевТелеком-Метрология" (ООО "НПП КуйбышевТелеком-Метрология"), п.г.т. Волжский, Самарская обл.
РОССИЯ
Поверка
Межповерочный интервал / Периодичность поверки | 5 лет |
Зарегистрировано поверок | 384 |
Найдено поверителей | 3 |
Успешных поверок (СИ пригодно) | 384 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 16.07.2024 |
Поверители
Скачать
83825-21: Описание типа СИ | Скачать | 392.8 КБ | |
83825-21: Методика поверки | Скачать | 8.9 MБ |
Описание типа
Назначение
Счётчики-расходомеры кориолисовые КТМ РуМАСС (далее - расходомеры) предназначены для измерения массового расхода жидкости и газа, их плотности и температуры и вычисления массы, объёмного расхода и объёма.
Описание
Принцип работы расходомеров основан на использовании сил Кориолиса, возникающих в колебательной системе. Значение силы Кориолиса зависит от массы жидкости и скорости её движения, и пропорциональна массовому расходу.
Конструктивно расходомеры состоят их следующих составных частей:
- Корпуса измерительного;
- Блока обработки информации (далее - БОИ);
- Модуля выносного.
Расходомеры имеют два вида БОИ КТМ-0 (расходомер-счётчик КТМ РуМАСС) и КТМ-1 (расходомер-счётчик КТМ РуМАСС Лайт), которые отличающиеся размером корпуса, набором интерфейсных плат, минимальной температурой эксплуатации.
БОИ КТМ-0 и КТМ-1 могут выпускаться в двух исполнениях: с ЖК-дисплеем и сенсорными кнопками управления и без ЖК-дисплея и кнопок управления.
Вне зависимости от БОИ расходомеры имеют исполнения, указанные в таблице 1.
Таблица 1 - Исполнения расходомеров | |
Типоразмер |
Название исполнения |
DN50 DN80 DN100 DN200 DN250 |
стандартное интегральное |
стандартное разнесённое | |
криогенное | |
для высокого давления интегральное | |
для высокого давления разнесённое | |
высокотемпературное | |
DN8 DN15 DN25 |
стандартное разнесённое |
криогенное | |
для высокого давления разнесённое | |
высокотемпературное |
Корпус измерительный расходомера предназначен для непосредственного измерения расхода, плотности рабочей среды и температуры измерительных трубок. Представляет собой две трубки измерительные U-образной формы, объединённые у основания пластинами стягивающими. Концы трубок измерительных приварены к коллекторам. На трубках установлены катушки измерительные, катушка возбуждающая и термопреобразователь сопротивления. Трубы защищены герметичным защитным кожухом. Фланцы предназначены для монтажа расходомера на трубопровод.
БОИ предназначен для управления работой корпуса измерительного, приёма данных от корпуса измерительного и подключённых к БОИ устройств (датчик давления), определения расхода и объёма рабочей среды в стандартных условиях, хранения показаний расходомера, журналов событий, ошибок, отметок времени.
БОИ контролирует уровень входного напряжения питания.
БОИ обеспечивает сохранность информации при перебоях в сети электропитания и ошибках передачи в каналах связи. Аппаратура приёма-передачи информации осуществляет накопление данных в случае наличия ошибок передачи в каналах связи с последующим повторным обменом информации. Реализована функция проверки правильности приёма информации.
БОИ выполнен в виде обособленного модуля.
БОИ, в своём составе, содержит следующие, предназначенные для связи с компьютером, стандартизированной системой управления процессом (SCADA) и другими подключёнными к нему устройствами, интерфейсы:
- порт USB (режим сервиса);
- порт оптический (инфракрасный) с поддержкой Modbus RTU для настройки расходомера;
- вход (три) аналоговый для термопреобразователя сопротивления и катушек измерительных;
- вход аналоговый для датчика давления для динамической компенсации показаний прибора при изменении давления среды (токовая петля с поддержкой HART);
- выход аналоговый для подключения катушки возбуждения;
- выход частотный/импульсный;
- выход цифровой RS-485 с поддержкой Modbus RTU для выдачи значений расхода, плотности и температуры среды;
- выход импульсный/цифровой двухканальный для вывода измеренных значений: объёмного расхода в рабочих условиях, объёмного расхода в стандартных условиях, массы, массового расхода, плотности в рабочих условиях, плотности в стандартных условиях, температуры, давления, а также задаваемой пользователем тестовой частоты для проверки импульсного выхода;
- выход аналоговый конфигурируемый (токовая петля (4 - 20) мА с поддержкой HART) для выдачи значений расхода, накопленного объёма в рабочих и стандартных условиях, температуры и давления (при наличии соответствующих датчиков, установленных на узле учёта);
- выход цифровой Ethernet с поддержкой Modbus TCP для выдачи значений расхода, накопленного объёма и настройки расходомера. Цифровой выход может также использоваться для настройки и конфигурирования расходомера с помощью персонального компьютера. Для этого к стандартному последовательному порту персонального компьютера подключается дополнительный преобразователь RS-485 или HART-модем. Таким способом может выполняться настройка расходомера, перенастройка диапазонов измерений, установка и корректировка «нуля», получение текущих значений и ряд других операций;
- выход (два) цифровой RS-485 с поддержкой Modbus RTU для выдачи значений расхода, накопленного объёма в рабочих и стандартных условиях, температуры и давления рабочей среды (при наличии соответствующих датчиков, установленных на узле учёта) и настройки расходомера;
- выход цифровой RS-485 с поддержкой Modbus RTU для подключения дисплея БОИ.
БОИ принимает сигналы от катушек измерительных, характеризующие частоту колебания трубок измерительных, а также разность фаз колебания двух половин труб.
Взаимодействие оператора с БОИ и обмен информацией происходит по каналу ввода вывода, через комплект кабелей соединительных.
![](https://all-pribors.ru/images/ot/21/83825-21-1.jpg)
![](https://all-pribors.ru/images/ot/21/83825-21-2.jpg)
![](https://all-pribors.ru/images/ot/21/83825-21-3.jpg)
а) б) в)
Рисунок 1 - Внешний вид счётчиков-расходомеров кориолисовых КТМ РуМАСС:
а) КТМ РуМАСС Ду15 - 25 с БОИ КТМ-1; б) КТМ РуМАСС Ду50 - 250 с БОИ КТМ-0;
в) КТМ РуМАСС Ду50 - 250 с БОИ КТМ-1
Индикаторы световые БОИ отображают состояние расходомера, отклики команд и состояние рабочих процессов.
КТМ РуМАСС (Лайт) имеет взрывозащищённое исполнение.
В состав КТМ РУМАСС (Лайт) может входить модуль выносной для удалённой индикации показаний, доступа к показаниям, и передачи показаний по различным интерфейсам. Модуль выносной обеспечивает взаимодействие оператора с расходомером на расстоянии, обеспечивая:
- считывание информации с блока обработки информации;
- визуальное представление на дисплее информации о значениях измеряемых параметров, состоянии расходомера;
- передачу на верхний уровень системы учёта значений измеряемых и вычисляемых расходомером параметров;
- управление работой расходомера;
- хранение собственной конфигурации;
- самодиагностику состояния внутренних узлов.
Внешний вид расходомеров представлен на рисунке 1. Схема пломбировки от несанкционированного доступа и места нанесения знака поверки представлены на рисунке 2. Знак поверки также наносится в паспорт и (или) на свидетельство о поверке.
В расходомерах реализована функция вычисления массы нефти и нефтепродуктов, основанная на прямом или косвенном методе динамических измерений согласно ГОСТ 8.5872019 при вводе необходимых для расчёта параметров нефтепродукта.
![](https://all-pribors.ru/images/ot/21/83825-21-4.jpg)
б)
Рисунок 2 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки: а) БОИ КТМ-0, б) БОИ КТМ-1
Индикаторы световые БОИ отображают состояние расходомера, отклики команд и состояние рабочих процессов.
КТМ РуМАСС (Лайт) имеет взрывозащищённое исполнение.
В состав КТМ РУМАСС (Лайт) может входить модуль выносной для удалённой индикации показаний, доступа к показаниям, и передачи показаний по различным интерфейсам.
Модуль выносной обеспечивает взаимодействие оператора с расходомером на расстоянии, обеспечивая:
- считывание информации с блока обработки информации;
- визуальное представление на дисплее информации о значениях измеряемых параметров, состоянии расходомера;
- передачу на верхний уровень системы учёта значений измеряемых и вычисляемых расходомером параметров;
- управление работой расходомера;
- хранение собственной конфигурации;
- самодиагностику состояния внутренних узлов.
В нешний вид расходомеров представлен на рисунке 1. Схема пломбировки от несанкционированного доступа и места нанесения знака поверки представлены на рисунке 2.
Знак поверки также наносится в паспорт и (или) на свидетельство о поверке.
Знак утверждения типа и заводской номер, состоящий из 10 цифр, наносятся на маркировочную табличку, закрепляемую на корпусе БОИ.

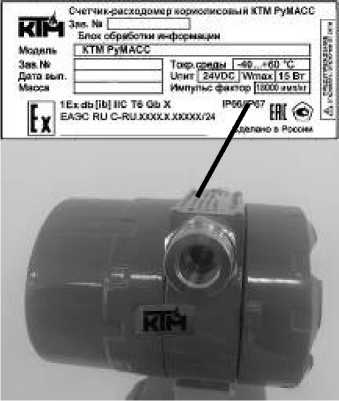

Расположение маркировочной таблички
Источник ссылки не найден..
на БОИ показано на рисунке Ошибка!
![](https://all-pribors.ru/images/ot/21/83825-21-5.jpg)
а)
кГй
ООО "НПП КуйбышевТелеиом-Метрология’
СЧЕТЧИК-РАСХОДОМЕР
КОРИОЛИСОВЫЙ КТМ РуМАСС Модель КТМ РуМАСС025-1-0-ХХХ-ХХ-25-1-0 Зав.Ю 081.025.0001____________
Дата ВЫЛ. ________05/2022_______________
___________Сделано в России
1 Ex db е [la Ga| НС ТО Gb X ЕАЭС RU C-RU АА87.В.00861/21
ООО <НАНИО ЦСВЭ»
Улит 12-30 В
![](https://all-pribors.ru/images/ot/21/83825-21-6.jpg)
б)
Рисунок 3 - Маркировочная табличка: а) БОИ КТМ-0, б) БОИ КТМ-1
Программное обеспечение
Программное обеспечение (далее - ПО) расходомера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.
Внутреннее ПО на основе измеренных данных рассчитывает массу, объём, объёмный расход, выводит измеренные и рассчитанные параметры на дисплей и цифровые и аналоговые выходы.
Для обеспечения защиты измерительных и конфигурационных данных от несанкционированного доступа, в ПО расходомера предусмотрен двухуровневый разграниченный доступ по паролям («Пользователь», «Сервис»), в зависимости от выполняемых функций и уровня полномочий.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014. Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
КТМ-0 |
КТМ-1 | |
Идентификационное наименование ПО |
Firmware BOI-3 |
Firmware BOI-4 |
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
не ниже 1.0.0 |
Цифровой идентификатор метрологический значимой части (алгоритм CRC32) |
0xA81124B7 |
0xB139F763 |
Технические характеристики
Таблица 3 - Метрологические характеристики
Наименование параметра |
Значение параметра | |||||||
Диаметр условного прохода, мм |
8 |
15 |
25 |
50 |
80 |
100 |
200 |
250 |
Массовый расход, кг/ч: | ||||||||
- номинальный1) |
1300 |
3820 |
18290 |
50580 |
177750 |
566892 |
762000 |
1340000 |
- максимальный |
2100 |
7500 |
30050 |
91700 |
293400 |
645000 |
1470000 |
2550000 |
Пределы относительной погрешности измерений (вычислений) 5о, %: | ||||||||
- массового расхода и массы жидкости9) |
±0,1; ±0,15 ±0,23); ±0,253); ±0,53) | |||||||
- объёмного расхода и объёма жидкости |
±0,11; ±0,15; ±0,23); ±0,253); ±0,53) | |||||||
- массового расхода сжиженного природного газа и других криогенных сред |
±0,5 | |||||||
- массового расхода природного газа и других газовых сред |
±0,5; ± 0,355) | |||||||
- при имитационном методе поверки |
60 + 0,1 | |||||||
- массы и массового расхода брутто нефти/нефтепродуктов при прямом и косвенном методе динамических измерений по ГОСТ 8.587 |
±0,25 | |||||||
- массы и массового расхода нетто нефти/нефтепродуктов при прямом и косвенном методе динамических измерений по ГОСТ 8.587 |
±0,35 | |||||||
Повторяемость массового и объёмного расхода рабочей среды, % |
±0,05 | |||||||
Динамический диапазон измерений (от номинального расхода) |
1:20 | |||||||
Стабильность нуля ZS8), кг/ч |
0,065 |
0,16 |
0,65 |
2 |
6,8 |
28 |
38 |
67 |
Диапазон измерений плотности, кг/м3 |
от 650 до 2000 |
Наименование параметра |
Значение параметра |
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
±104);±5; ±1; ±0,5; ±0,37); ±0,26) |
Повторяемость измерения плотности, кг/м3 |
±0,1 |
Температура рабочей среды, °С: | |
- стандартное интегральное исполнение |
от -60 до +1252) |
- стандартное разнесённое исполнение |
от -60 до +2002) |
- криогенное исполнение |
от -196 до +802) |
- высокотемпературное исполнение |
от -10 до +4002) |
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1 |
Повторяемость температуры, °С |
±0,2 |
Примечания: 1) Номинальный расход Qном — расход, при котором значение перепада давления на измерительном приборе при использовании в качестве среды воды с температурой от 20 °С до 25 °С и давлением от 0,1 до 0,2 МПа составляет приблизительно 0,1 МПа; 2) С функцией компенсации показаний расхода и плотности по температуре; 3) При калибровке и/или поверке с помощью компакт-прувера, трубопоршневой установки, эталонов 2-го разряда; 4) При имитационной поверке; 5) При калибровке на газе с использованием калибровочных коэффициентов; 6) При калибровке в лаборатории под условия места эксплуатации; 7) При калибровке в рабочих условиях на месте эксплуатации с помощью поточного плотномера, рабочего эталона; 8) При массовом расходе Q < 0,05^№м относительная погрешность измерений Z ZS рассчитывается по формуле ± -q- -100 . | |
9) При поверке расходомеров в составе СИКН, СИКНП или АСН, допускается их дальнейшая эксплуатация с пределом допускаемой относительной погрешности измерений массового расхода (массы) жидкости ±0,25% в качестве рабочего и ±0,2% в качестве контрольного |
Таблица 4 - Технические характеристики
Наименование параметра |
Значение параметра |
Температура окружающей среды при эксплуатации, °С |
от -50 до +60 (от минус 70 с применением устройства обогрева) |
Относительная влажность окружающей среды, %, не более |
951) |
Расширенный динамический диапазон измерений расхода от номинального |
1:100 |
Плотность рабочей среды, кг/м3 |
от 1 до 3000 |
Выводы и интерфейсы: | |
Стандартный |
- 3 импульсных/цифровых выхода; - оптический (инфракрасный), с поддержкой Modbus RTU; - аналоговый вход для датчиков температуры и давления, токовая петля с поддержкой HART; - аналоговый конфигурируемый выход токовая петля с поддержкой HART; - цифровой RS-485 с поддержкой Modbus RTU и Modbus ASCII; - конфигурируемый цифровой (дискретный) |
Расширенный (дополнительно к стандартному) |
- аналоговый вход для датчиков температуры и давления, токовая петля с поддержкой HART; - аналоговый конфигурируемый выход токовая петля с поддержкой HART; - цифровой RS-485 с поддержкой Modbus RTU и Modbus ASCII; - цифровой выход Ethernet; - Foundation FieldBus |
Рабочее давление избыточное, МПа: | |
- стандартное исполнение |
от 0 до 10,6 |
- для высокого давления |
от 0 до 40 |
Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254 (IEC 60529) |
IP66/IP67- корпус измерительный и БОИ стандартного исполнения; IP66/IP68 - БОИ исполнения Лайт |
Наименование параметра |
Значение параметра |
Маркировка взрывозащиты БОИ: - БОИ стандартного исполнения - БОИ исполнения Лайт |
1Ex db eb [ia Ga] IIB T6 Gb X 1Ex db eb [ia Ga] IIC T6 Gb X 1Ex db e [ia Ga] IIB T6 Gb X 1Ex db e [ia Ga] IIC T6 Gb X |
Маркировка взрывозащиты корпуса измерительного |
0Ex ia IIB T6...T1 Ga X 0Ex ia IIC T6...T1 Ga X |
Напряжение питания (постоянного тока) 2), В |
от 12 до 30 |
Потребляемая мощность, Вт, не более |
15 |
Ток аналогового выхода, мА |
от 4 до 20 |
Срок службы, лет |
20 |
Срок средней наработки на отказ, ч, не менее |
150000 |
Примечания: 1) При температуре плюс 35 °С и более низких температурах без конденсации влаги 2) 220 В, 50 Гц с использованием преобразователя напряжения |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на шильдик расходомера лазерной гравировкой.
Комплектность
Таблица 5 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Счётчик-расходомер кориолисовый |
КТМ РуМАСС |
1 шт. |
Программное обеспечение «KTM SMART STREAM» на электронном носителе* |
- |
1 шт. |
Упаковка |
- |
1 шт. |
Руководство по эксплуатации* |
РМТВ.08.000.00.0000.000РЭ |
1 экз. |
Программное обеспечение «KTM SMART STREAM. Руководство пользователя»* |
РМТВ.08.900.01.0100.000 99 |
1 экз. |
Паспорт |
РМТВ.08.000.X0.0000.000ПС |
1 экз. |
Примечание - Доступно на сайте изготовителя. |
Сведения о методах измерений
приведены в разделе 1.6.1 руководства по эксплуатации РМТВ.08.000.00.0000.000РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
РМТВ.407171.001ТУ «Счетчик-расходомер кориолисовый КТМ РуМАСС. Технические условия».
