Меры моделей дефектов КО-281
| Номер в ГРСИ РФ: | 84019-21 |
|---|---|
| Производитель / заявитель: | ООО "НПП "Машпроект", г.С.-Петербург |
Меры моделей дефектов КО-281 (далее - меры) предназначены для воспроизведения значений глубины дефектов нарушения сплошности металла типа поверхностной трещины и передачи единицы длины при испытаниях, поверке и калибровке электропотенциальных трещиномеров.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 84019-21 |
| Действует | по 13.12.2031 |
| Наименование | Меры моделей дефектов |
| Модель | КО-281 |
| Приказы |
№1530 от
31.07.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 53635e33-174e-913b-376f-61fddfc0328c |
Производитель / Заявитель
ООО «НПП «Машпроект», РОССИЯ, 195009, г. Санкт-Петербург, ул. Ватутина, д. 17, литера К, офис 1
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
МП 35-261-2021 ГСИ. Меры моделей дефектов КО-281. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 50 (93%) |
| Неуспешных поверок (СИ непригодно) | 4 (7 %) |
| Актуальность информации | 09.08.2026 |
Поверители
Скачать
|
84019-21: Описание типа
2021-84019-21.pdf
|
Скачать | 288.4 КБ | |
|
84019-21: Методика поверки
2021-mp84019-21.pdf
Файл устарел
|
Скачать | 1.9 MБ | |
|
84019-21: Описание типа
2021-84019-21-1.pdf
Файл устарел
|
Скачать | 288.4 КБ | |
|
84019-21: Описание типа
2026-84019-21.pdf
Файл устарел
|
Скачать | 155.9 КБ | |
|
84019-21: Методика поверки
2021-mp84019-21-1.pdf
Файл устарел
|
Скачать | 1.9 MБ | |
|
84019-21: Описание типа
2026-84019-21-1.pdf
|
Скачать | 155.9 КБ | |
|
84019-21: Методика поверки
МП 35-261-2021
2021-mp84019-21-2.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Меры моделей дефектов КО-281 (далее - меры) предназначены для воспроизведения значений глубины дефектов нарушения сплошности металла типа поверхностной трещины и передачи единицы длины при испытаниях, поверке и калибровке электропотенциальных трещиномеров.
Описание
Принцип действия мер основан на воспроизведении заданных значений глубины дефектов типа поверхностной трещины.
Меры представляют собой металлические бруски с нанесенными на их рабочие поверхности дефектами.
Заводские номера, обеспечивающие идентификацию каждого экземпляра меры, имеют цифровой формат и наносятся на боковую поверхность гравировкой, электрокарандашом или в виде этикетки.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид мер представлен на рисунке 1. Место нанесения заводского номера представлено на рисунке 2.
Пломбирование мер не предусмотрено.

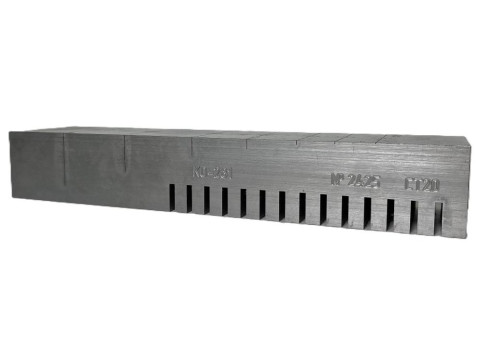

Рисунок 1 - Общий вид мер
Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение и допускаемое отклонение глубины дефекта, мм* |
0,5 ± 0,1; 1,0 ± 0,2; 2,0 ± 0,3; 5,0 ± 0,4; 10,0 ± 0,5; 20,0 ± 0,5; 30,0 ± 0,5 |
|
Пределы допускаемой абсолютной погрешности измерений глубины дефектов, мм, для значений глубины, мм 0,5 1,0; 2,0 5,0 10,0 20,0; 30,0 |
±0,05 ±0,10 ±0,15 ±0,20 ±0,30 |
|
* количество определяется при заказе и указывается в паспорте | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Ширина раскрытия дефектов, мм* |
от 0,005 до 0,5 |
|
Материал изготовления* |
Ферромагнитный, неферромагнитный |
|
Шероховатость рабочей поверхности Ra, мкм, не более |
3,2 |
|
Габаритные размеры мер, мм, не более - длина - ширина - высота |
260 63 43 |
|
Масса, кг, не более |
5 |
|
Условия эксплуатации: - температура окружающей среды, оС - относительная влажность, % |
от +15 до +35 от 45 до 80 |
|
Средний срок службы, лет, не менее |
5 |
|
* определяется при заказе и указывается в паспорте | |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Меры моделей дефектов КО-281 |
_ |
1 шт. |
|
Коробка |
_ |
1 шт. |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 1 паспорта.
Нормативные документы
ТУ 26.51.66-012-96819331-2020 «Меры моделей дефектов КО-281. Технические условия»
