Весы автомобильные АВТ2

Назначение

Весы автомобильные АВТ2 (далее - весы) предназначены для измерений массы транспортных средств (далее - ТС) в статическом режиме.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее эти сигналы преобразуются в цифровой код и обрабатываются. Результаты взвешивания индицируются на цифровом дисплее, расположенном на передней панели индикатора вместе с функциональной клавиатурой и/или на дисплее ПК.

Весы состоят из грузоприемного устройства (далее - ГПУ), имеющего одну или несколько весовых платформ (секций), опирающихся на датчики, и индикатора/терминала, к которому могут подключаться внешние электронные устройства (компьютер, принтер, выносной дисплей). Подъездные пандусы могут быть металлическими, бетонными или металлобетонными, стационарными и съемными.

В весах используются:

- датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB (регистрационный номер в Федеральном информационном фонде 77382-20), изготовитель фирма "Keli Sensing Technology (Ningbo) Co., Ltd." Китай;

- датчики весоизмерительные тензорезисторные QS, модификации QS-D, QSB, QSC, QSE, QSEB, QSEC, QSEF, QSF, QSG, QSGE, QSJ, QSK, QSMC, QSN, QSNB, QSP, QSPG, QSZF (регистрационный номер в Федеральном информационном фонде 78206-20); изготовитель фирма "Keli Sensing Technology (Ningbo) Co., Ltd.", Китай

- датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS, (регистрационный номер в Федеральном информационном фонде 75819-19), модификации: ZS-D, CLCD, WLS-D, SDS-D, EDS-D, ZS-SS, CLC-SS, WLS-SS, SDS-SS, EDS-SS, изготовитель фирма "Keli Sensing Technology (Ningbo) Co., Ltd." Китай;

- датчики весоизмерительные тензорезисторные Sierra (регистрационный номер в Федеральном информационном фонде 76409-19), модификации: SL6, SH8, SHM9, SBM14, SH2, SBM11, SH3, изготовитель ООО "Сиерра", Россия, г. Москва;

- датчики весоизмерительные тензорезисторные DigitalLoadCell (регистрационный номер в Федеральном информационном фонде 55634-19), модификации: DB, DH, DL, DB9, DH9, DL9, DB14, DH14, DL14, изготовитель фирма "Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)", Китай;

- датчики весоизмерительные тензорезисторные Singleshearbeam, Dualshearbeam, Sbeam, Column (регистрационный номер в Федеральном информационном фонде 55371-19), модификации: B, H, L, B8, H8, L8, B9, H9, L9, B11, H11, L11, B14, H14, L14, изготовитель фирма "Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)", Китай;

- датчики весоизмерительные тензорезисторные WBK (регистрационный номер в Федеральном информационном фонде 56685-14) модификации WBK-10, WBK-20, WBK-25, WBK-30, WBK-50, изготовитель фирма "CAS Corporation", Республика Корея;

- датчики весоизмерительные тензорезисторные WBK-D (регистрационный номер в Федеральном информационном фонде 54471-13) модификации WBK-10D, WBK-20D, WBK-25D, WBK-30D, WBK-50D, изготовитель фирма "CAS Corporation", Республика Корея;

- датчики весоизмерительные сжатия 740 (регистрационный номер в Федеральном информационном фонде 50842-12), изготовитель фирма "UTILCELL", Испания;

- датчики весоизмерительные сжатия 740DMET (регистрационный номер в Федеральном информационном фонде 71570-18), изготовитель ООО НПП "Метра" Россия, г. Обнинск;

- датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM (регистрационный номер в Федеральном информационном фонде 51261-12), модификация BS, BSA, BSS, BSH, HBS, BCA, BCM, изготовитель фирма "CAS Corporation", Республика Корея;

- датчики весоизмерительные тензорезисторные C (регистрационный номер в Федеральном информационном фонде 67871-17), модификации: C16i, C16A, С2А, изготовитель фирма «Hottinger Bruel & Kjaer Co., Ltd.», Китай;

- датчики весоизмерительные тензорезисторные HLC, BLC, ELC (регистрационный номер в Федеральном информационном фонде 21177-13), модификация HLC, BLC, ELC, изготовитель фирма "Hottinger Baldwin Messtechnik GmbH", Германия;

- датчики весоизмерительные сжатия RC3 (регистрационный номер в Федеральном информационном фонде 50843-12), Фирма "Flintec GmbH", Германия;

- датчики весоизмерительные цифровые сжатия RC3D (регистрационный номер в Федеральном информационном фонде 50844-12) изготовитель фирма "Flintec GmbH", Германия;

- датчики весоизмерительные МВ150 (регистрационный номер в Федеральном информационном фонде 44780-10), изготовитель ЗАО "Весоизмерительная компания "Тензо-М" (ЗАО «ВИК «Тензо-М»), Россия, Московская область, Люберецкий р-н, п. Красково, ул. Вокзальная, 38;

- датчики весоизмерительные МВЦ (регистрационный номер в Федеральном информационном фонде 46008-10), модификации МВЦ-Н-С3, изготовитель ЗАО "Весоизмерительная компания "Тензо-М", пос. Красково.

В качестве индикатора в весах используются:

- приборы весоизмерительные WE (регистрационный номер в Федеральном информационном фонде 61808-15), модификация WE2111, WE2110, WE2110DC, WE2107, WE2107M, WE2108, WE2108M, WE2108S, изготовитель фирма "Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.", КНР;

- приборы весоизмерительные DIS2116, DWS2103 (регистрационный номер в Федеральном информационном фонде 61809-15), изготовитель фирма "Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.", КНР;

- приборы весоизмерительные Микросим (регистрационный номер в Федеральном информационном фонде 75654-19), модификации: М0601-БМ2, М10, М0601, М0808, изготовитель ООО НПП "Метра" Россия, г. Обнинск;

- приборы весоизмерительные CI, BI, NT и PDI (регистрационный номер в Федеральном информационном фонде 50968-12), модификации: CI-5010A, CI-5200A, CI-6000A, CI-2001A, CI-2001B, CI-2400BS, CI-8000V, CI-200A, CI-200S/SC, CI-201A, CI-201S/SC, CI-501, CI-502, CI-1580A, CI-2001AS, CI-2001AC, CI-1560, CI-503, CI-505, CI-507, BI-100R, BI-100RB, NT-200A, NT-200S, NT-201A, NT-201S, NT-600A, PDI, CI-150A, CI-401A, CI-405A, CI-407A, изготовитель фирма "CAS Corporation", Республика Корея;

- приборы весоизмерительные МИ (регистрационный номер в Федеральном информационном фонде 61378-15), модификации: МИ ВДА/7Я, МИ ВЖА/7Я, МИ МДА/15Я, МИ МЖА/15Я, МИ ВДА/12Я, МИ ВЖА/12Я, МИ ВДА/12ЯС, МИ ВЖА/12ЯС, МИ ВДА/12ЦС, МИ ВДА/12Ц, МИ ВДА/6Я, МИ ВДА/12ЦР, МИ ВДА/12ЦП, изготовитель ООО "МИДЛиК", Россия, г. Лобня;

- приборы весоизмерительные ТИТАН (регистрационный номер в Федеральном информационном фонде 72048-18), модификации: ТИТАН 6, ТИТАН 9/ТИТАН 9п, ТИТАН 12, ТИТАН 12С, ТИТАН ЗЦС, ТИТАН ЗЦ, ТИТАН Н12/ТИТАН Н12Ж, ТИТАН Н22С/ТИТАН Н22ЖС, ООО «Земик», Россия, г. Ростов-на-Дону;

- устройство обработки аналоговых данных WTM (регистрационный номер в Федеральном информационном фонде 63268-16), модификации: WTM-200, WTM-201, WTM-500, WTM-501, изготовитель фирма "CAS Corporation", Республика Корея.

Управление весами осуществляется с помощью функциональной клавиатуры терминала и/или ПК. Передача данных на ПК, принтер, вторичный дисплей и другие периферийные устройства осуществляется по различным интерфейсам: RS232, RS422/485, 4-20 mA, USB, WiFi, Ethernet/IP.

В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011:

- устройство полуавтоматической установки на нуль (п.Т.2.7.2.2);

- устройство автоматической установки на нуль (п.Т.2.7.2.3);

- устройство первоначальной установки на нуль (п.Т.2.7.2.4);

- устройство слежения за нулем (п.Т.2.7.3);

- устройство уравновешивания тары (п.Т.2.7.4.1).

На ГПУ весов прикрепляется табличка, содержащая следующую информацию:

- наименование или товарный знак предприятия-изготовителя;

- условное обозначение весов;

- значение максимальной нагрузки (Max);

- значение минимальной нагрузки (Min);

- значения поверочного интервала (е) и действительной цены деления (d);

- заводской номер;

- дата выпуска.

Модификации весов при заказе имеют обозначения вида:

АВТ2(Ц)-Т-Д-Е,

где - АВТ2-тип весов;

- Т - величина максимальной нагрузки в тоннах;

- Ц-весы с ГПУ на цифровых датчиках, при отсутствии индекса - на аналоговых датчиках;

- Д - длина ГПУ весов, в метрах;

- Е- 10, 20, 50 - для однодиапазонных весов; в килограммах

10/20;20/50- для двухинтервальных весов;

Весы выпускаются однодиапазонными и двухинтервальными.

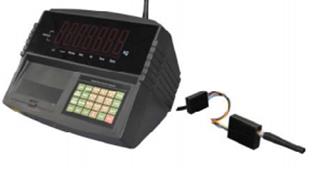

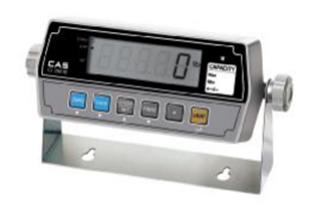

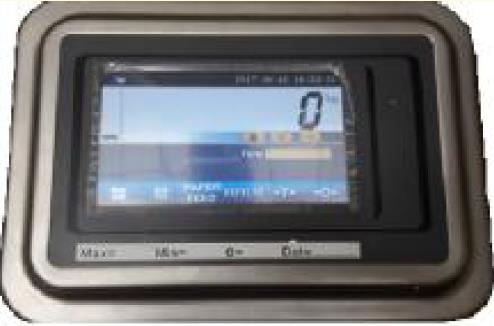

Общий вид весов представлен на рисунке 1, индикаторов/терминалов на рисунках 2 -7.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 8 - 13.

Рисунок 1 - Общий вид ГПУ весов (с применением металлического съемного пандуса).

CI5010A

DIS 2116

ТИТАН 3ЦС

ТИТАН 3Ц

CI-501A, CI-5200A

CI-6000A

CI-2001A

CI-2001B                     CI-2400BS

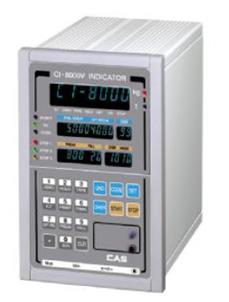

CI-8000V

CI-200A, CI-200S/SC

CI-201A, CI-201S/SC

CI-501, CI-502

CI-503, CI-505, CI-507

CI-1580A

CI-1560

CI-2001AS

CI-2001AC

CI-501,CI-502

CI-503,CI-505, CI-507

CI-1580A

CI-1560

NT-200A, NT-200S

BI-100R, BI-100RB

NT-201A, NT-201S

NT-600A

PDI

CI-150A

CI-401A

CI-405A

CI-407A

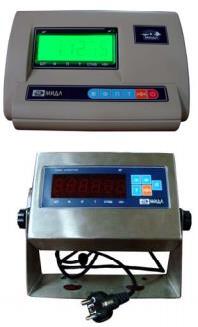

МИ ВДА/7Я

МИ ВЖА/7Я

МИ МДА/15Я

МИ МЖА/15Я

МИ ВДА/12Я

МИ ВЖА/12Я

МИ ВДА/12ЯС

Рисунок 4 - Общий вид индикаторов

МИ ВЖА/12ЯС

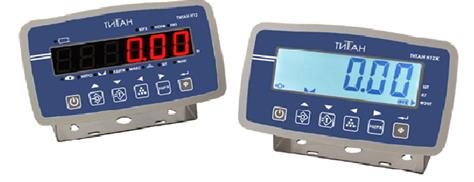

ТИТАН 6

ТИТАН 9/ТИТАН 9п

ТИТАН 12

ТИТАН 12С

МИ ВДА/12ЦС

МИ ВДА/12ЦР

ТИТАН ЗЦС

МИ ВДА/12Ц

МИ ВДА/6Я

МИ ВДА/12ЦП

ТИТАН Н12/ТИТАН Н12Ж

ТИТАН ЗЦ

Рисунок 5 - Общий вид индикаторов

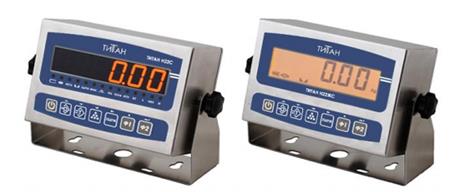

ТИТАН Н22С/ ТИТАН Н22ЖС

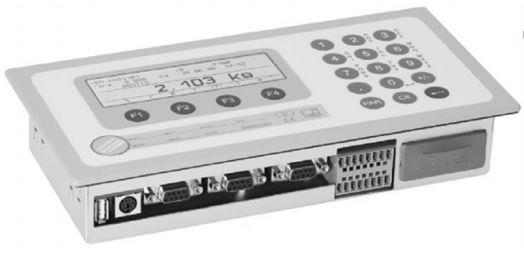

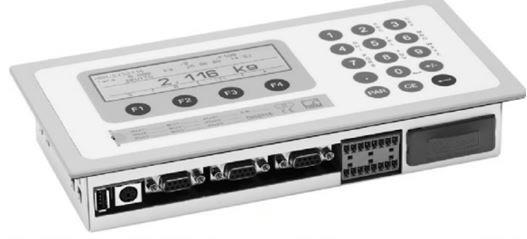

DIS2116

DWS2103

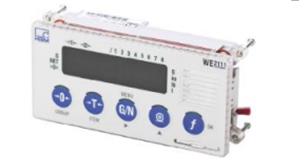

WE2111              WE2110, WE2110DC

WE2107

WE2107M

WE2108

WE2108M

WE2108S

M0600-K

М0600-Д

М0600-С6

М0601-БМ-2

М0601-БМ-3

М10

М0808

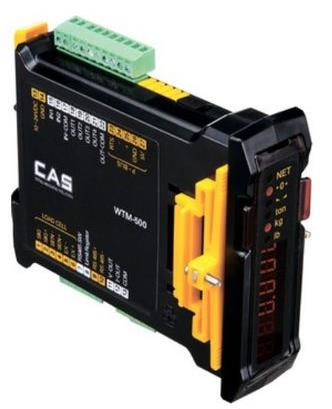

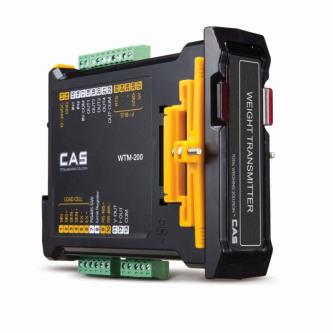

WTM-200, 201

WTM-500,501

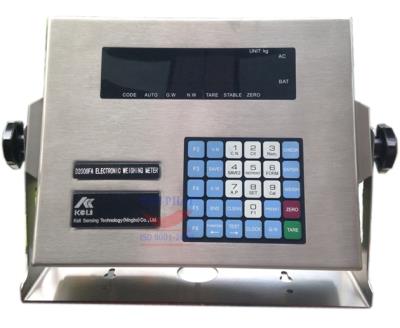

D2008, (D2008FA)

Рисунок 7 - Общий вид индикаторов

D39

CI-5010A, CI-5200

CI-6000A

CI-2001A, CI-2001B

CI-2400BS

CI-8000V              CI-200A, CI-200S/SC, CI-201A, CI-201S/SC

CI-1580A

CI-501, CI-502, CI-503, CI-505, CI-507

CI-1560

CI-2001AS

CI-2001AC

BI

NT

NT-600

PDI

CI-400

МИ ВДА/12Я            МИ ВЖА/12Я

МИ ВДА/12ЯС

МИ ВЖА/А12ЯС

Пломба с оттиском поверительного клейма

Рисунок 10 - Схема пломбировки индикаторов от несанкционированного доступа, обозначение места нанесения знака поверки

ТИТАН

Место нанесения разрушаемых наклеек DWS, DIS

Место нанесения разрушаемых наклеек

Пломбировка крепежного винта на задней панели корпуса приборов модификаций

Пломбировка доступа к переключателю режимов настройки и юстировки на передней панели корпуса приборов модификаций WE2107, WE2108

WE2107, WE2108

Место нанесения разрушаемой наклейки

Пломбировка доступа к переключателю режимов настройки и юстировки на передней панели корпуса приборов модификаций WE2111                      Пломбировка доступа к переключателю

режимов настройки и юстировки на передней панели корпуса приборов модификаций WE2110

М0601

М0808

MID

Рисунок 12 - Схема пломбировки индикаторов от несанкционированного доступа, обозначение места нанесения знака поверки

WTM-200, 201;WTM-500,501

D2008, (D2008FA)

Рисунок 13 - Схема пломбировки индикаторов от несанкционированного доступа, обозначение места нанесения знака поверки

D39

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с Программным обеспечением» в части устройств с встроенным ПО.

ПО состоит из метрологически значимой и метрологически незначимой части. Метрологически значимое ПО хранится в защищенной от демонтажа микросхеме, расположенной в индикаторах и загружается на заводе-изготовителе. ПО, устанавливаемое на ПК, защищено от преднамеренных и непреднамеренных изменений путем автоматического контроля идентификационных признаков при запуске программы, в том числе с использованием электронного ключа. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без применения специальных программных и аппаратных средств производителя.

Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений законодательно контролируемых параметров предусмотрен не сбрасываемый счетчик.

Внутреннее устройство памяти прибора с установленным ПО и измерительной информацией, включая сохраненные исходные данные, необходимые для реконструкции результатов измерений, в штатном режиме работы доступно только для чтения и не может быть изменено случайным или намеренным образом через интерфейс пользователя. Корпус устройства обработки и хранения метрологически значимых параметров и данных пломбируется, как показано на рисунке 3, что препятствует смене устройства памяти с установленным на нем ПО и сохраненными результатами измерений.

Идентификационные данные метрологически значимой части ПО могут быть выведены либо на экран монитора ПК в главном окне программы, либо на индикаторе.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблицах 1-7.

Таблица 1 - Идентификационные данные ПО

-* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Таблица 2 - Идентификационные данные ПО

-* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Таблица 3 - Идентификационные данные ПО

-* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Таблица 4 - Идентификационные данные ПО

-* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Таблица 5 - Идентификационные данные ПО

-* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Таблица 6 - Идентификационные данные ПО

-* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Таблица 7 - Идентификационные данные ПО

-* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011..................................................III (средний)

Значения Мах и Min, d, е, числа поверочных интервалов (n) при первичной поверке для однодиапазонных и двухинтервальных модификаций весов приведены в таблице 8.

Таблица 8 - Метрологические характеристики

Продолжение таблицы 8

Таблица 9 - Метрологические характеристики

Таблица 10 - Основные технические характеристики

Продолжение таблицы 10

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на табличку, прикрепленную на ГПУ, фотохимическим способом.

Комплектность

Таблица 11 - Комплектность средства измерений

Сведения о методах измерений

приведены в эксплуатационном документе 4274-001-45336080-2021 РЭ «Весы автомобильные

АВТ2. Руководство по эксплуатации», раздел 8 «Порядок работы».

Нормативные документы

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть Метрологические и технические требования. Испытания

Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы

ТУ 28.29.31-001-45336080-2021 Весы автомобильные АВТ2. Технические условия
