Система стендовых измерений "Факел-М"

Номер в ГРСИ РФ: 84210-21
Производитель / заявитель: ОАО "КРАСМАШ", г.Красноярск
Скачать
84210-21: Описание типа СИ Скачать 837.6 КБ
84210-21: Методика поверки Скачать 28.2 MБ
Нет данных о поставщике
Система стендовых измерений "Факел-М" поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Система стендовых измерений «Факел-М» (далее - система) предназначена для измерений избыточного давления жидких и газообразных сред, температуры и объемного расхода жидких сред, силы от тяги, интервалов времени, а также электрических величин: напряжения постоянного тока, напряжения переменного тока, электрического сопротивления постоянному току, частоты периодических сигналов, относительного сопротивления, а также для сбора, преобразования, регистрации, обработки и визуального отображения информации от первичных измерительных преобразователей при проведении испытаний изделий на стенде № 1 производства испытательно-заправочный комплекс Акционерного общества «Красноярский машиностроительный завод».

Информация по Госреестру

Основные данные
Номер по Госреестру 84210-21
Наименование Система стендовых измерений
Модель "Факел-М"
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 001
Производитель / Заявитель

Акционерное общество "Красноярский машиностроительный завод" (АО "Красмаш"), Красноярский край, г. Красноярск

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 3
Найдено поверителей 1
Успешных поверок (СИ пригодно) 3 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

84210-21: Описание типа СИ Скачать 837.6 КБ
84210-21: Методика поверки Скачать 28.2 MБ

Описание типа

Назначение

Система стендовых измерений «Факел-М» (далее - система) предназначена для измерений избыточного давления жидких и газообразных сред, температуры и объемного расхода жидких сред, силы от тяги, интервалов времени, а также электрических величин: напряжения постоянного тока, напряжения переменного тока, электрического сопротивления постоянному току, частоты периодических сигналов, относительного сопротивления, а также для сбора, преобразования, регистрации, обработки и визуального отображения информации от первичных измерительных преобразователей при проведении испытаний изделий на стенде №  1 производства испытательно-заправочный комплекс Акционерного общества

«Красноярский машиностроительный завод».

Описание

Конструктивно система состоит первичных измерительных преобразователей (ПП), установленных в магистралях стендовых технологических систем испытательного бокса стенда, комплекса измерительно-вычислительного информационной измерительной системы КИВИИС в составе шкафов коммутационного и шкафа кроссировочного, стоек приборных №1 и №2, рабочего места (РМ) оператора и автоматизированных рабочих мест (АРМ). Шкафы коммутационный и кроссировочный предназначены для коммутации выходных электрических сигналов ПП объекта испытаний на входы барьеров взрывозащиты и устройств нормализации сигналов. Шкафы коммутационный и кроссировочный размещаются в помещении измерительной стенда, них установлены:

- блоки взрывозащиты МЕ-900 с модулями МЕ-903, МЕ-912, МЕ-914;

- усилители заряда взрывозащищенные МЕ-918-2;

- барьеры искрозащиты измерительные МИДА-БИЗ-105-Ех-02;

- модули нормализации сигналов МЕ-408-1;

- модуль гальванической развязки МЕ-116;

- блоки питания Метран-604—024-pin;

- блоки питания DR-45-12;

- блоки питания DR-120-24.

Шкафы коммутационный и кроссировочный соединены линиями связи со стойками приборными №1 и №2. В стойках приборных установлены комплексы измерительновычислительные MIC-236 с измерительными модулями MR-227U1, MR-227K1, MR-452, ME-320, ME-340, комплексы измерительные магистрально-модульные MIC-553 PXI с измерительными модулями MX-228 PXI. В стойках приборных установлены также модуль синхронизации МЕ-020В, промышленные компьютеры PromPC из состава станций сбора данных и сетевые коммутаторы Ehternet HUB основных и дублирующих измерительных каналов (ИК). Управление станций сбора данных осуществляется с РМ оператора. РМ оператора включает два РМ основных и дублирующих ИК, каждое из которых включает:

- монитор Liyama Prolate;

- клавиатура;

- манипулятор «мышь».

Питание аппаратуры шкафов коммутационного и кроссировочного и стоек приборных основных и дублирующих ИК осуществляется от двух источников бесперебойного питания.

Станции сбора данных посредством оптической кабельной сети связаны с АРМ, расположенными в помещении пультовой стенда. АРМ обеспечивает регистрацию и отображение измерительной информации по основному и дублирующему ИК.

АРМ включает четыре рабочих места, каждое из которых включает:

- системный блок ThinkCenter Lenovo;

- монитор DELL 24;

- клавиатура;

- манипулятор «мышь».

Принцип действия системы основан на преобразовании физических величин, измеряемых ПП, в электрические сигналы, поступающих на входы комплексов измерительновычислительных для сбора и преобразования сигналов в цифровой код для дальнейшей его передачи в промышленные компьютеры (ПК) АРМ, осуществляющие обработку, отображение значений измеряемых величин,а также регистрацию измерительной информации.

Система обеспечивает измерение и отображение значений измеряемых физических величин и объекта испытаний по основным и дублирующим ИК.

Функционально система состоит из ИК:

- ИК давления избыточного жидких и газообразных сред, измеряемого

преобразователями с выходом «токовая петля»;

- ИК давления избыточного жидких и газообразных сред, измеряемого

преобразователями с частотным выходом ВТ 1201;

- ИК  температуры жидких сред,  измеряемой термопреобразователями сопротивления;

- ИК температуры жидких сред, измеряемой термопарами;

- ИК расхода объемного;

- ИК силы от тяги;

- ИК относительного сопротивления;

- ИК сопротивления постоянному току, соответствующего значениям температуры жидких сред в диапазоне преобразований термопреобразователей сопротивления;

- ИК сопротивления постоянному току, соответствующего значениям температуры жидких сред в диапазоне преобразований термопар;

- ИК частоты периодических сигналов, соответствующей частоте вращения;

- ИК напряжения постоянного тока;

- ИК силы постоянного тока, соответствующего давлению избыточному жидких и газообразных сред;

- ИК частоты периодических сигналов;

- ИК заряда первичных преобразователей пьезоэлектрического типа;

- ИК интервалов времени.

Общий вид шкафов коммутационного и кроссировочного, стоек приборных №1 и №2 (двери закрыты) приведен на рисунке 1. Вид стойки приборной №1с маркировкой системы, местом нанесения знака утверждения типа и знака поверки приведен на рисунке 2. Общий вид шкафов коммутационного и кроссировочного (двери открыты) приведен на рисунках 4 и 5. Общий вид остальных составных частей системы приведен на рисунках 6 - 16.

Заводской знак, с наименованием системы и заводским номером расположен в виде таблички в верхней части левой боковой панели стойки приборной №1 (рисунок 2).

Содержание маркировки включает наименование, обозначение, заводской номер и год выпуска системы: «Система стендовых измерений Факел-М, 223.01.00.03.00, заводской № 001, год выпуска 2021» (рисунок 3).

Защита от несанкционированного доступа к системе обеспечивается запиранием встроенными замками дверей с передней и задней стороны шкафов коммутационного и кроссировочного и стоек приборных (рисунки 17 - 19) и запиранием на замок входной двери на стенд.

Рисунок 1 - Стойки приборные №1, №2. Шкафы коммутационный и кроссировочный.

Рисунок 2 - Стойка приборная (вид сбоку)

Рисунок 3 - Маркировка системы

Рисунок 4 - Шкаф кроссировочный.

Вид общий

Рисунок 5 - Шкаф коммутационный. Вид общий

Рисунок 7- Рабочее место оператора. Вид общий

Рисунок 6 - Автоматизированные рабочие места. Вид общий

Рисунок 9 - Датчик давления частотный ВТ-1201. Вид общий

Рисунок 8 - Измерительный преобразователь давления Зонд-10. Вид общий

Рисунок 10 - Преобразователь давления измерительный СДВ. Вид общий

Рисунок 12 - Термометр ТТ 142. Вид общий

Рисунок 11 - Термометр ТМ 119. Вид общий

Рисунок 14 - Датчик расхода ДР22-223. Вид общий

Рисунок 13- Преобразователь силы вибрационно-частотный СВК-50. Вид общий

Рисунок 15 - Датчик расхода ТДР 23. Вид общий

Рисунок 16 - Датчик расхода ДР 106 . Вид общий

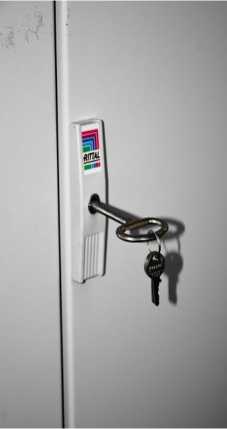

Рисунок 17 - Замок передней двери стойки

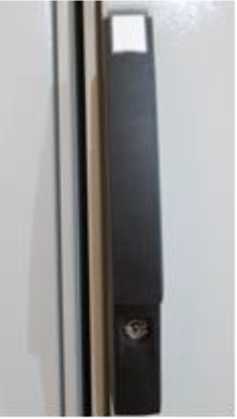

Рисунок 18 - Замок задней двери стойки приборной

приборной

Рисунок 19 - Замок двери шкафа коммутационного

Программное обеспечение

Программное обеспечение (ПО) включает общее и функциональное ПО.

В состав общего ПО входит операционная система Windows 10 «Pro» (64-разрядная). Функциональное ПО представлено программой управления комплексом MIC «Recorder».

В программе управления комплексом MIC «Recorder» метрологически значимой частью ПО является метрологический модуль scales.dll (таблица 1).

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.

Таблица 1- Идентификационные данные функционального ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

scales.dll

Номер версии (идентификационный номер) ПО, не ниже

1.0.0.8

Цифровой идентификатор ПО

24CBC163

Алгоритм вычисления идентификатора ПО

CRC32 по IEEE 1059-1993

Технические характеристики

Метрологические характеристики (МХ) системы приведены в таблице 2

Таблица 2 - Метрологические характеристики системы

Наименование характеристики

Значение

ИК давления избыточного жидких и газообразных сред, измеряемого преобразователями с выходом «токовая петля»

Диапазон измерений давления избыточного жидких и газообразных сред, МПа

от 0 до 1,0

Количество ИК (Параметры Р1о1(Р1д1), Р1о2(Р1д2), Р1оз(Р1дз))

6

Диапазон измерений давления избыточного жидких и газообразных сред, МПа

от 0 до 1,6

Количество ИК (Параметры Р1о4(Р1д4), Р1о5(Р1д5) Р1о6(Р1д6))

6

Диапазон измерений давления избыточного жидких и газообразных сред, МПа

от 0 до 2,0

Количество ИК (Параметры Р1о7(Р1д7))

2

Диапазон измерений давления избыточного жидких и газообразных сред, МПа

от 0 до 2,5

Количество ИК (Параметры Р1о8(Р1д8), Р1о9(Р1д9), Р1о1о(Р1д1о), Р1о11 (Р1д11), Р1о12(Р1д12))

10

Диапазон измерений давления избыточного жидких и газообразных сред, МПа

от 0 до 25,0

Количество ИК (Параметры Р1о1з(Р1д1з), Р1о14(Р1д14), Р1о15(Р1д15),

Р1о16(Р1д16))

8

Диапазон измерений давления избыточного жидких и газообразных сред, МПа

от 0 до 40,0

Количество ИК (Параметры Р1о17(Р1д17), Р1о18(Р1д18))

4

Пределы допускаемой приведенной к верхнему пределу диапазона измерений (к ВП) погрешности измерений давления, %

± 0,5

Наименование характеристики

Значение

ИК давления избыточного жидких и газообразных сред, измеряемого преобразователями с частотным выходом ВТ 1201

Диапазон измерений давления избыточного жидких и газообразных сред, МПа

от 0 до 2,0

Количество ИК (Параметры Р2о1 (Р2д1), Р2о2(Р2д2), Р2оз(Р2дз), Р2о4(Р2д4))

8

Диапазон измерений давления избыточного жидких и газообразных сред, МПа

от 0 до 4,0

Количество ИК (Параметры Р2о5(Р2д5), Р2о6(Р2д6))

4

Диапазон измерений давления избыточного жидких и газообразных сред, МПа

от 0 до 45,0

Количество ИК (Параметры Р2о7(Р2д7))

2

Диапазон измерений давления избыточного жидких и газообразных сред, МПа

от 0 до 60,0

Количество ИК (Параметры Р2о8(Р2д8))

2

Пределы допускаемой приведенной (к ВП) погрешности измерений давления

± 0,5

ИК температуры жидких и газообразных сред, измеряемой термопреобразователями сопротивления

Диапазон измерений температуры, °С

от -10 до +100

Количество ИК (Параметры Т1о1(Т1д1), Т1о2(Т1д2), Т1оз(Т1дз), Т1о4(Т1д4), Т1о5(Т1д5), Т1о6(Т1д6), Т1о7(Т1д7), Т1о8(Т1д8), Т1о9(Т1д9>, Т1о10(Т1д10), Т1о11(Т1д11), Т1о12(Т1д12), Т1о13(Т1д13), Т1о14(Т1д14>, Т1о15(Т1д15), Т1о16(Т1д16), Т1о17(Т1д17), Т1о18(Т1д18), Т1о19(Т1д19>, Т1о20(Т1д20), Т1о21(Т1д21), Т1о22(Т1д22), Т1о2з(Т1д2з), Т1о24(Т1д24), Т1о25(Т1д25), Т1о26(Т1д26))

52

Диапазон измерений температуры, °С

от 0 до 50

Количество ИК (Параметры Тхсо (Тхсд))

2

Пределы допускаемой абсолютной погрешности измерений температуры, °С

± 1,0

ИК температуры жидких сред, измеряемой термопарами

Диапазон измерений температуры, измеряемой термопарами типа ХК (L), °С

от 0 до 600

Количество ИК (Параметры Т2о1(Т2д1), Т2о2(Т2д2), Т2оз(Т2дз), Т2о4(Т2д4), Т2о5(Т2д5), Т2о6(Т2д6), Т2о7(Т2д7), Т2о8(Т2д8))

16

Пределы допускаемой абсолютной погрешности измерений температуры, °С

± 7,0

Диапазон измерений температуры, измеряемой термоэлектрическими термометрами типа ХА (К), °С

от 0 до 1000

Количество ИК (Параметры Т3о1(Т3д1), Т3о2(Т3д2), ТЗоз(ТЗдз), Т3о4(Т32д4), Т3о5(Т3д5), Т3о6(Т3д6), Т3о7(Т3д7), Т3о8(Т3д8))

16

Пределы допускаемой абсолютной погрешности измерений температуры, °С

± 9,0

Наименование характеристики

Значение

ИК расхода объемного жидкостей

Диапазон измерений расхода объемного жидкостей, л/с

19,0 до 39,0

Количество ИК (Параметры Qо1(Qg1), Qо2(Qд2))

4

Диапазон измерений расхода объемного жидкостей, л/с

31,0 до 78,0

Количество ИК (Параметры Qо3(Qд4), Qо4(Qд4))

4

Диапазон измерений расхода объемного жидкостей, л/с

31,0 до 152,0

Количество ИК (Параметры Qо5(Qд5), Qо6(Qд6))

4

Пределы допускаемой относительной погрешности измерений расхода объемного, %

± 0,5

ИК силы от тяги

Диапазон измерений силы от тяги, кН (кгс)

от 0 до 500 (от 0 до 50000)

Количество ИК (Параметры So1 ^д1), Sо2(Sд2), Sо3(Sд3), Sо4(Sд4))

8

Пределы допускаемой приведенной ( к ВП) погрешности измерений силы, %

± 0,5

ИК относительного электрического сопротивления

Диапазон измерений относительного электрического сопротивления, %

от 1 до 99

Количество ИК (Параметры Rot^i^ot^^, Rot^i^ot^^, Rотно2(Rотнд2), Rотноз(Rотнд4), Rотно5(Rотнд5), Rотно6(Rотнд6), Rot-Но7^ОТНд7), RоTHо8(RоTHд8), RоTHо9(RоTHд9), К.ОТНо1о(К.ОТНд1о), Котно11(котнд11), К.0ТНо12(к0ТНд12), К0ТНо1з(К.0ТНд1з),

К.0ТНо14(К0ТНд14), К.0ТНо15(К0ТНд15), К0ТНо1б(К.0ТНд1б),

К.0ТНо17(К0ТНд17), К.0ТНо18(К0ТНд18), К0ТНо19(К.0ТНд19),

RоTHо2o(RоTHд2o), RоTHо21(RоTHд21), RоTHо22(RоTHд22), R0TH02з(R0THд2з), R0TH024(R0THд24), RоTHо25(RоTHд25), R0TH026(R0THд26), R0TH027(R0THд27), RоTHо28(RоTHд28), RоTHо29(RоTHд29), RоTHо3o(RоTHд3o), RоTHо31(RоTHд31),

Rотно32(Rотнд32), Rотнозз(Rотндзз), RоTHо34(RоTHд34), RоTHо35(RоTHд35), RоTHо36(RоTHд36), RоTHо37(RоTHд37), RоTHо38(RоTHд38), RоTHо39(RоTHд39), RоTHо4o(RоTHд4o), RоTHо41(RоTHд41), RоTHо42(RоTHд42), RоTHо4з(RоTHд4з),

RоTHо44(RоTHд44), RоTHо45(RоTHд45), RоTHо46(RоTHд46),

RоTHо47(RоTHд47), RоTHо48(RоTHд48), RоTHо49(RоTHд49),

RоTHо5o(RоTHд5o), RоTHо51(RоTHд51), RоTHо52(RоTHд52),

RоTHо5з(RоTHд5з), RоTHо54(RоTHд54), RоTHо55(RоTHд55), RоTHо56(RоTHд56), RоTHо57(RоTHд57), RоTHо58(RоTHд58), RоTHо59(RоTHд59), RоTHо6o(RоTHд6o), RоTHо61(RоTHд61), RоTHо62(RоTHд62), RоTHо6з(RоTHд6з), RоTHо64(RоTHд64))

128

Пределы абсолютной погрешности измерений относительного сопротивления, %

± 1,0

Наименование характеристики

Значение

ИК сопротивления постоянному току, соответствующего значениям температуры жидких сред в диапазоне преобразований термопреобразователей сопротивления

Диапазон измерений сопротивления постоянному току, соответствующего значениям температуры от -10 до +100 °С в диапазоне преобразований медных термопреобразователей, градуировка 2а, Ом

от 50,75 до 75,53

Количество ИК (Параметры Ттс_резерво1(Ттс_резервд1), Ттс_резерво2(Ттс_резервд2), Ттс_резерво3(Ттс_резервд3), Ттс резерво4(Ттс резервд4))

8

Пределы допускаемой приведенной к диапазону измерений (к ДИ) погрешности измерений сопротивления постоянному току, соответствующего значениям температуры

± 0,15

Диапазон измерений сопротивления постоянному току (соответствующего значениям температуры от -10 до +100 °С в диапазоне преобразований термопреобразователей 100 П), Ом

от 96,02 до 139,11

Количество ИК (Параметры Ттс_резерво5(Ттс_резервд5), Ттс_резерво6 (Ттс_резервд6), Ттс_резерво7(Ттс_резервд7))

6

Диапазон измерений сопротивления постоянному току (соответствующего температуре от -10 до +200 °С в диапазоне преобразований термопреобразователей 100 П), Ом

от 96,02 до 177,04

Количество ИК (Параметры Ттс_резерво8(Ттс_резервд8), Ттс_резерво9(Ттс_резервд9), Ттс_резерво 10(Ттс_резервд 10), Ттс_резерво11(Ттс_резервд11) Ттс_резерв12(Ттс_резервд12), Ттс_резерво 13 (Ттс_резервд 13), Ттс_резерво 14(Ттс_резервд 14), Ттс_резерво 15(Ттс_резервд 15) Ттс_резерво 16(Ттс_резервд 16), Ттс_резерво 17(Ттс_резервд 17), Ттс_резерво 18(Ттс_резервд 18), Ттс_резерво 19(Ттс_резервд 19) Ттс_резерво20(Ттс_резервд20), Ттс_резерво21 (Ттс_резервд21), Ттс_резерво22(Ттс_резервд22), Ттс_резерво23(Ттс_резервд23) Ттс_резерво24(Ттс_резервд24), Ттс_резерво25(Ттс_резервд25), Ттс_резерво26(Ттс_резервд26), Ттс_резерво27(Ттс_резервд27) Ттс_резерво28(Ттс_резервд28), Ттс_резерво29(Ттс_резервд29), Ттс_резерво30(Ттс_резервд30), Ттс_резерво31(Ттс_резервд31) Ттс_резерво32(Ттс_резервд32), Ттс_резерво33(Ттс_резервд33), Ттс_резерво34(Ттс_резерв34), Ттс резерво35(Ттс резервд35))

56

Пределы допускаемой приведенной (к ДИ) погрешности измерений сопротивления постоянному току, соответствующего значениям температуры

± 0,15

ИК напряжения постоянного тока, соответствующего значениям температуры жидких сред в диапазоне преобразований термопар

Диапазон измерений напряжения постоянного тока, соответствующего значениям температуры от 0 до 600 °С в диапазоне преобразований термопар типа ХК (L), мВ

от 0 до 49,108

Наименование характеристики

Значение

Количество ИК (Параметры Ттт_резерво1(Ттт_резервд1), Ттт_резерво2(Ттт_резервд5), Ттт_резерво3(Ттт_резервд3), Ттт_резерво4(Ттт_резервд4), Ттт_резерво5(Ттт_резервд5), Ттт_резерво6(Ттт_резервд6), Ттт_резерво7(Ттт_резервд7), Ттт_резерво8(Ттт_резервд8), Ттт_резерво9(Ттт_резервд9), Ттт_резерво10(Ттт_резервд10), Ттт_резерво11(Ттт_резервд11), Ттт_резерво12(Ттт_резервд12), Ттт_резерво13(Ттт_резервд13), Ттт_резерво14(Ттт_резервд14), Ттт_резерво15(Ттт_резервд15), Ттт_резерво 16(Ттт_резервд 16), Ттт_резерво 17(Ттт_резервд 17), Ттт_резерво 18(Ттт_резервд 18), Ттт_резерво 19(Ттт_резервд 19),, Ттт_резерво20(Ттт_резервд20))

40

Диапазон измерений напряжения постоянного тока, соответствующего значениям температуры от 0 до 1000 °С в диапазоне преобразований термопар типа ХА (К), мВ

от 0 до 41,276

Количество ИК (Параметры Ттт_резерво21(Ттт_резервд21), Ттт_резерво22(Ттт_резервд22), Ттт_резерво23(Ттт_резервд23), Ттт_резерво24(Ттт_резервд24), Ттт_резерво25(Ттт_резервд25), Ттт_резерво26(Ттт_резервд26), Ттт_резерво27(Ттт_резервд27), Ттт_резерво28(Ттт_резервд28), Ттт_резерво29(Ттт_резервд29), Ттт_резерво30(Ттт_резервд30), Ттт_резерво31(Ттт_резервд31), Ттт_резерво32(Ттт_резервд32), Ттт_резерво33(Ттт_резервд33), Ттт_резерво34(Ттт_резервд34), Ттт_резерво35(Ттт_резервд35), Ттт_резерво36(Ттт_резервд36), Ттт_резерво37(Ттт_резервд37), Ттт_резерво38(Ттт_резервд38), Ттт_резерво39(Ттт_резервд39),, Ттт_резерво40(Ттт_резервд40, Ттт_резерво41(Ттт_резервд41), Ттт_резерво42(Ттт_резервд42), Ттт_резерво43(Ттт_резервд43), Ттт_резерво44(Ттт_резервд44), Ттт_резерво45(Ттт_резервд45), Ттт_резерво46(Ттт_резервд46), Ттт_резерво47(Ттт_резервд47), Ттт резерво48(Ттт резервд48)

56

Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока, соответствующего значениям температуры %

± 0,3

ИК частоты периодического сигнала, соответствующего значениям частоты вращения

Диапазон измерений частоты периодического сигнала, соответствующего значениям частоты вращения от 60 до 240000 об/мин), Гц

от 1 до 4000

Количество ИК (Параметры Бпо1(Рпд1), Fne?^^?), Бпоз(Рпдз), Fne^Fn/jl))

8

Пределы допускаемой относительной погрешности измерений частоты, %

± 0,5

ИК напряжения постоянного тока

Диапазон измерений напряжения постоянного тока, В

от 0 до 10

Количество ИК (Параметры Цо1(Цд1), Цо2(Цд2), иоз(идз), Цо4(Цд4), ио5(ид5), иоб(идб), ио7(ид7), Ц^Ш), Ц^Ш), Цо10(Цд10), Цо11(Цд11), Цо12(Цд12), Цо1з(Цд1з), ио14(Цд14), Цо15(Цд15), Цо16 (Цд1б))

32

Наименование характеристики

Значение

Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока, %

± 0,3

ИК силы постоянного тока, соответствующей значениям давления избыточного жидких и газообразных сред

Диапазон измерений силы постоянного тока соответствующей значениям избыточного давления от 0 до 1,0 МПа, от 0 до 1,6 МПа, от 0 до 2,0 МПа, от 0 до 2,5 МПа, от 0 до 8,0 МПа, от 0 до 10,0 МПа от 0 до 25,0 МПа, от 0 до 40,0 МПа, мА

от 4 до 20

Количество ИК (Параметры Р_резерво1(Р_резервд1), Р_резерво2(Р_резервд2), Р_резерво3(Р_резервд3), Р_резерво4(Р_резервд4), P резерво5(Р_резервд5), Р_резерво6(Р_резервд6), Р_резерво7(Р_резервд7), Р_резерво8(Р_резервд8), Р_резерво9(Р_резервд9), Р_резерво 10(Р_резервд 10), Р_резерво 11 (Р_резервд 11), Р_резерво 12(Р_резервд 12), Р_резерво 13 (Р_резервд 13), Р_резерво 14(Р_резервд 14)

28

Пределы допускаемой приведенной (к ВП) погрешности, %

± 0,1

ИК частоты периодических сигналов

Диапазон измерений частоты периодических сигналов, Г ц

от 10000 до 25000

Количество ИК (Параметры Fo1(Fg1), Fo2(F/2), Fos(Fgs), Fo4(Fg4), Fo5(F/5), Fo6(Fg6), Fo7(F/7), Fo8(Fg8), Fo9(Fg9), Fo10(Fg10), Fo11(Fg11), Fo12(Fg12), Fo13(Fg13), F14(Fg14), Fo15(Fg15), Fo16(Fg16), Fo17(Fg17>, Fo18(Fg18), Fo19(Fg19), Fo20(Fg20), Fo21(Fg21), Fo22(Fg22), Fo23(Fg23), Fo24(Fg24))

48

Пределы допускаемой относительной погрешности, %

± 0,1

Диапазон измерений частоты периодических сигналов, Гц

от 1 до 5000

Количество ИК (Параметры Fo25(Fg25), Fo26(Fg26),Fo27(Fg27), Fo28(Fg28),

Fo29(Fg29), Fo30(Fg30), Fo31(Fg31), Fo32(Fg32), Fo33(Fg33),

Fo34(Fg34), Fo35(Fg35), Fo36(Fg36), Fo37(Fg37), F37(Fg38), Fo39(Fg39),

Fo40(Fg40))

32

Пределы допускаемой относительной погрешности, %

± 0,1

ИК заряда первичных преобразователей пьезоэлектрического типа

Диапазоны измерений заряда, нКл

от -2,3 до +2,3 от -7,1 до +7,1 от -17,0 до +17,0 от -52,0 до +52,0

Количество ИК (Параметры qo1(qg1), qo2(qg2), qos(qgs), qo4(qg4), qo5(qg5), qo6(qg6), qo7(qg7), qo8(qg8), qo9(qg9), qo10(qg10), qo11(qg11), qo12(qi2), qo13(qg13), qi4(qg14), qo15(qg15), qo16(qg16), qo17(qg17), qo18(qg18), qo19(qg19), q20(qg20), qo21(qg21), qo22(qg22), qo23(qg23), qo24 (qg24))

48

Наименование характеристики

Значение

Пределы допускаемой приведенной (к ДИ) погрешности измерений заряда, %

± 7,0

Неравномерность АЧХ в диапазоне частот от 20 до 20000 Гц, дБ, не более

2,5

ИК интервалов времени

Диапазон измерений интервалов времени, с

от 1 до 5000

Количество ИК (Параметры 1о1(1д1), 1о2(1дг), 1оэ(1дэ), М^), 1о5(1д5), 1о6(1д6>)

12

Пределы абсолютной погрешности измерений интервалов времени, с

0,005

Основные технические характеристики системы приведены в таблице 3

Таблица 3 - Основные технические характеристики системы

Наименование характеристики

Значение

Напряжение питания от сети переменного тока, частотой 50 ± 1 Гц, В

230 ± 23

Потребляемая мощность, В^А, не более

2000

Рабочие условия эксплуатации системы для оборудования, размещенного в помещениях измерительной и пультовой стенда:

- температура окружающей среды, °С

от +10 до +30

- относительная влажность воздуха при температуре 25 °С, %

от 30 до 80

- атмосферное давление, кПа

от 87 до 107

Рабочие условия эксплуатации системы для первичных преобразователей, размещенных в испытательном боксе:

- температура окружающей среды, °С

от -20 до +40

- относительная влажность воздуха при температуре 25 °С, %

от 30 до 95

- атмосферное давление, кПа

от 87 до 107

Габаритные размеры (ширина x высота x глубина), мм, не более:

- шкаф коммутационный, кроссировочный

1200x2000x400

- стойка приборная №1, №2

600x2170x800

- автоматизированное рабочее место

1600x800x600

Суммарная масса системы, кг, не более

900

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на боковую панель стойки приборной №1.

Комплектность

Комплектность средства измерений приведена в таблице 4.

Таблица 4 - Комплектность средства измерений

Наименование элемента системы

Обозначение

Количе ство, шт./экз.

Стойка приборная № 1 в составе:

БЛИЖ.408310.004.159

1

Источник бесперебойного питания

Smart-UPS RT 1000

1

Комплекс измерительно-вычислительный магистральномодульный 553 PXI (рег.№ 46517-11)

БЛИЖ.422212.553.001

2

Устройство сбора данных NI-6255

-

4

Модуль MX-228

БЛИЖ.404240.228.001

22

Модуль синхронизации MX-020

БЛИЖ.421722.030.003

2

Модуль ME-340

БЛИЖ.421726.340.001-01

10

Модуль ME-320

-

4

Сетевой коммутатор

D-Link DGS-1210-20/ME

1

Стойка приборная № 2 в составе:

БЛИЖ.408310.004.160

1

Источник бесперебойного питания

Smart-UPS RT 1000

1

Комплекс измерительно-вычислительный магистральномодульный MIC-236 (рег.№ 46517-11)

БЛИЖ.422212.236.001-08

4

Контроллер модулей MR-045

БЛИЖ.421722.101.003 -07

4

Модуль MR-452

БЛИЖ.404241.452.001

16

Модуль MR-227U1

БЛИЖ.404241.227.009

14

Модуль MR-227K1

БЛИЖ.404241.227.011

16

Модуль синхронизации МЕ020В8

БЛИЖ.421722.020.013

1

Шкаф кроссировочный в составе:

БЛИЖ.408320.151.074

1

Усилитель заряда многоканальный программируемый МЕ-918-2

БЛИЖ.421726.918.003

3

Барьер взрывозащиты ME-903

БЛИЖ.421726.903.003

12

Барьер искрозащиты МИДА-БИЗ-105-ех-02

64

Модуль выходовМЕ-920

БЛИЖ.421726.920.001

3

Модуль питания MBP-901

БЛИЖ.421726.901.001

3

Блок питания DR-4512

2

Блок питания DR-120-24

2

Блок питания Метран 604-DIN

8

Шкаф коммутационный в составе:

БЛИЖ.408320.136.158

1

Модуль выходовМЕ-920

БЛИЖ.421726.920.001

17

Модуль питания MBP-901

БЛИЖ.421726.901.001

17

Барьер взрывозащиты МЕ-903

БЛИЖ.421726.903.003

32

Блок питания потенциометрических датчиков взрывозащищенный МЕ-912

БЛИЖ.421726.912.001

20

Блок питания термопреобразователей сопротивления взрывозащищенный МЕ-914

БЛИЖ.421726.914.001

16

Наименование элемента системы

Обозначение

Количество, шт./экз.

Блок гальванической развязки аналоговых сигналов

МЕ-116

БЛИЖ.421726.116.003

2

Нормализатор сигналов многоканальный МЕ-408-1

БЛИЖ.421726.408.001

4

Блок питания DR-4512

1

Станция сбора данных в составе:

2

Системный блок (установлен в стойке приборной №1)

Prom PC

2

Системный блок (установлен в стойке приборной №2)

Prom PC

2

Рабочее место оператора в составе:

1

Монитор 24"

Liyama Prolate

2

Клавиатура

KB-110x

2

Манипулятор «мышь»

Logitech

2

Автоматизированное рабочее место в составе:

4

Системный блок

ThinkCenter Lenovo

1

Монитор

DELL 24''

1

Клавиатура

Lenovo

1

Мышь

Lenovo

1

Сетевой коммутатор HUB

ELTEX MES2324

1

1

Комплект ПП в составе:

Измерительный преобразователь давления Зонд-10 (рег. № 15020-07)

ГКНД. 406233.006

1

Датчик давления частотный Вт-1201 (рег. № 62991-16)

Вт 2.832.011

8

Преобразователь давления измерительный СДВ (рег. № 28313-11)

АГБР. 292.00.00

17

Термометр ТМ 119 (рег. № 56593-14)

БЫ2.821.119

27

Термометр ТТ 142 (рег.№ 27785-04)

БЫ2.821.142

16

Датчик расхода ДР22-223

6М2.833.063-10

2

Датчик расхода ТДР 23

4Е.833.867

2

Датчик расхода ДР 106

-

2

Преобразователь силы вибрационно-частотный СВК-50 (рег. № 4093-74)

4Т2.326.030

4

Система стендовых измерений «Факел -М». Формуляр

223.01.00.03.00 ФО

1

Система стендовых измерений «Факел -М». Руководство по эксплуатации

223.01.00.03.00 РЭ

1

Система стендовых измерений «Факел -М». Методика поверки

223.01.00.03.00 МП

1

Сведения о методах измерений

приведены в разделе «Проведение измерений» Руководства по эксплуатации

223.01.00.03.00 РЭ

Нормативные документы

ГОСТ Р.8.596-2002 ГСИ Метрологическое обеспечение измерительных систем. Основные положения.

Приказ Росстандарта от 28 июня 2018 г № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».

ГОСТ 8.558- 2009 ГСИ Государственная поверочная схема для средств измерений температуры.

Приказ Росстандарта от 29 октября 2019 г № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы».

Приказ Росстандарта от 7 февраля 2018 года № 256 "Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Приказ Росстандарта от 30 декабря 2019 г № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».

Приказ Росстандарта от 1 октября 2018 года № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А».

Приказ Росстандарта от 31 июля 2018 года № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».

Приказ Росстандарта от 30 декабря 2019 года № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».

Приказ Росстандарта от 3 сентября 2021 года № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц».

ГОСТ 8.371-80 ГСИ Государственный первичный эталон и общесоюзная поверочная схема средств измерений электрической емкости.

Смотрите также

Default ALL-Pribors Device Photo
84211-21
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Восточная
Публичное акционерное общество "Федеральная сетевая компания Единой энергетической системы" (ПАО "ФСК ЕЭС"), г. Москва
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Восточная (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и пе...
Приборы для измерения точки плавления порошкообразных материалов (далее -приборы) предназначены для измерений температуры плавления.
84213-21
ТА-В Ключи динамометрические предельные регулируемые
SHANGHAI ZHENNUO MACHINERY AND EQUIPMENT CO.LTD., Китай
Ключи динамометрические предельные регулируемые ТА-В (далее - ключи) предназначены для воспроизведений крутящего момента силы при затяжке резьбовых соединений с правой и левой резьбой.
Default ALL-Pribors Device Photo
84214-21
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Дзержинских тепловых сетей филиала "Нижегородский" ПАО "Т Плюс"
Филиал "Нижегородский" Публичного акционерного общества "Т Плюс" (Филиал "Нижегородский" ПАО "Т Плюс"), Московская область, г.о. Красногорск
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Дзержинских тепловых сетей филиала «Нижегородский» ПАО «Т Плюс» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии,...
Default ALL-Pribors Device Photo
84215-21
Система измерений количества и показателей качества нефти Кармалка НГДУ "Ямашнефть" ПАО "Татнефть"
Закрытое акционерное общество "Научно-инженерный центр "Инкомсистем" (ЗАО НИЦ "Инкомсистем"), Республика Татарстан, г. Казань
Система измерений количества и показателей качества нефти Кармалка НГДУ «Ямашнефть» ПАО «Татнефть» (далее по тексту - СИКН) предназначена для измерений массы брутто нефти, показателей качества нефти и определения массы нетто нефти при сдаче нефти на...
