Счётчики-расходомеры КТМ Дельтапаскаль
| Номер в ГРСИ РФ: | 84221-21 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "НПП КуйбышевТелеком-Метрология", г.Самара |
Счётчики-расходомеры КТМ Дельтапаскаль (далее - расходомеры) предназначены для измерения объёмного (массового) расхода жидкости, пара и газа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 84221-21 |
| Действует | по 24.12.2026 |
| Наименование | Счётчики-расходомеры |
| Модель | КТМ Дельтапаскаль |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9c1b30df-8b09-50ea-7c44-e31101096236 |
Производитель / Заявитель
Общество с ограниченной ответственностью "НПП КуйбышевТелеком-Метрология" (ООО "НПП КуйбышевТелеком-Метрология"), пгт Волжский, Самарская обл.
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 242 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
84221-21: Описание типа
2024-84221-21.pdf
|
Скачать | 369.8 КБ | |
|
84221-21: Методика поверки
2024-mp84221-21.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Счётчики-расходомеры КТМ Дельтапаскаль (далее - расходомеры) предназначены для измерения объёмного (массового) расхода жидкости, пара и газа.
Описание
Принцип измерений основан на зависимости перепада давления перед и после профиля зонда, измерении его преобразователем дифференциального давления и преобразования этого значения в значение объёмного (массового) расхода.
Расходомер состоит из корпуса измерительного (зонда), клапанного блока, термопреобразователя сопротивления (по заказу), датчика абсолютного давления (по заказу) и преобразователя дифференциального давления или блока обработки информации, совмещённого с преобразователем дифференциального давления
Корпус измерительный состоит из D-образного профиля, разделителя, камеры высокого давления, корпуса, крепёжного элемента и заглушки. D-образный профиль имеет внутри в зависимости от типоразмера два или три герметичных канала для передачи высокого и низкого давления. Длина зонда может меняться в зависимости от типоразмера. Также в профиле зонда выполнено определённое, для данного типоразмера, количество отверстий, предназначенных для передачи повышенного и пониженного давлений, осреднённых по диаметру трубопровода, в соответствующие каналы высокого и низкого давлений. При установке расходомера в трубе округлая часть профиля зонда позиционируется навстречу движению потока жидкости, газа или пара. Разделитель имеет определённый, для каждой ширины профиля зонда, размер. В зависимости от стороны и способа подключения, на разделителе установлены элементы технологического соединения клапанного блока и преобразователя дифференциального давления в составе блока обработки информации, также на нём имеется место для установки термопреобразователя сопротивления.
Блок обработки информации (БОИ), совмещённый с преобразователем дифференциального давления, осуществляет измерение перепада давления и преобразования этого значения в значение расхода. Блок обработки информации, при наличии соответствующих опций, может вычислять скомпенсированный по температуре и давлению расход (с учётом измерений температуры и давления). При подключении дополнительного термопреобразователя сопротивления, блок обработки информации может вычислять потреблённое количество тепловой энергии.
Термопреобразователь сопротивления - датчик температуры серий ТР, ТП (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 74164-19) или термопреобразователь универсальный ТПУ 0304 (регистрационный номер 50519-17), или термопреобразователь сопротивления ЭнИ-300 ТСП, ЭнИ-300 ТСМ (регистрационный номер 78201-20), или термопреобразователь сопротивления 90.2815, 90.2820, 90.2821 (регистрационный номер 67153-17), обеспечивает измерение температуры в точке подключения к измеряемому процессу для расчёта скомпенсированного по температуре расхода.
Датчик абсолютного или дифференциального давления - датчик давления тензорезистивный APZ, AlZ, AMZ, ASZ (регистрационный номер 62292-15), или датчик давления CROCUS M, CROCUS L, CROCUS B, CROCUS F (регистрационный номер 74171-19), или преобразователь давления измерительный ЭЛЕМЕР-АИР-30М
(регистрационный номер 67954-17), или преобразователь давления измерительный ЭЛЕМЕР-АИР-20/М2 (регистрационный номер 63044-16), или датчик давления ЭнИ-100 (СУЭР-100) (регистрационный номер 71842-18), или преобразователь давления измерительный СДВ-SMART (регистрационный номер 61935-15), или преобразователь давления измерительный dTRANS p20 (регистрационный номер 65038-16), обеспечивает измерение давления в точке подключения к измеряемому процессу для расчёта скомпенсированного по давлению расхода.
Рисунок 1 - Счётчик-расходомер КТМ Дельтапаскаль
Модель: Зав. №: Ртах: Масса:
Счетчик-расходомер КТМ Дельтапаскаль
|
КМТ Дельтапаскаль FL-016-F-DN150-5-A-0-I-1-0 | ||
|
21072021 |
Дата изг.: |
02.2024 |
|
10 МПа |
Ширина зонда: |
25 мм |
|
2,7 кг |
Погрешность: |
2% |
Сделано в России
Параметры трубопровода:
Внутр. 0: 149 мм Тст. 5 мм Нп. 150 мм
www.ktkprom.com
Рисунок 2 - Счётчик-расходомер КТМ Дельтапаскаль без БОИ
Внешний вид расходомеров представлен на рисунке 1 и 2. Нанесение знака поверки на средство измерений не предусмотрено.
Существуют различные варианты исполнения счетчика-расходомера КТМ Дельтапаскаль:
- по ширине D-образного профиля: 8 мм, 12 мм, 25 мм и 44 мм;
- по длине профиля, в зависимости от диаметра условного прохода
трубопровода: от DN25 до DN2950;
- по схеме размещения преобразователя давления: интегральная схема и
раздельная схема;
- по способу поддержки зонда: с поддерживающим устройством и без него;
- по способу подключения к трубопроводу: с различными типами фланцев, с подключением Rotate-Lock (сальниковое соединения), Retracktable (запорная арматура с подъёмником для установки на трубопровод без остановки технического процесса).
Знак утверждения типа и заводской номер, состоящий из 8 цифр, наносятся на маркировочную табличку, закрепляемую на корпусе БОИ или корпусе измерительном в случае исполнения без БОИ.

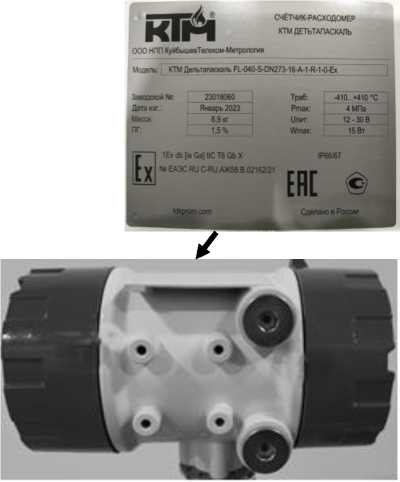

Расположение маркировочной таблички на БОИ показано на рисунке 3. Расположение маркировочной таблички на корпусе измерительном показано на рисунке 2.
Рисунок 3 - Маркировочная табличка
Программное обеспечение
Программное обеспечение (далее - ПО) расходомера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.
Внутреннее ПО на основе измеренных данных рассчитывает массу, объём, объёмный расход, выводит измеренные и рассчитанные параметры на дисплей и цифровые и аналоговые выходы.
Для обеспечения защиты измерительных и конфигурационных данных от несанкционированного доступа, в ПО расходомера предусмотрен двухуровневый разграниченный доступ по паролям («Пользователь», «Сервис»), в зависимости от выполняемых функций и уровня полномочий.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware BOI-5 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
|
Цифровой идентификатор ПО |
0xD428F140 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристик |
Значение |
|
Диаметр условного прохода трубопровода DN1), мм |
от 25 до 2950 |
|
Диапазон измерений объёмного расхода: - жидкости, м3/ч - газа, м3/ч - пара, м3/ч |
от 0,35 до 358000 от 0,7 до 4,8-106 от 0,7 до 6,9-106 |
|
Диапазон измерений массового расхода: - жидкости, кг/ч - газа, кг/ч - пара, кг/ч |
от 640 до 2М08 от 4 до 1М07 от 4 до 1,8-107 |
|
Динамический диапазон расхода |
10:1 |
|
Пределы допускаемой основной2) погрешности измерений объёмного и массового расхода (объёма и массы) в динамическом диапазоне измерений расхода, %: - от Q t до Q max - от Q min до Q t |
±0,54); ±0,74); ±1,0; ±1,5 ±0,74); ±1,04); ±1,5; ±2,0 |
|
Пределы допускаемой погрешности измерений объёмного и массового расхода (объёма и массы) при имитационной поверке, % |
±2,0 |
|
Примечания: 1. По спецзаказу возможно изготовление зонда расходомера длиной до 15 м. 2. Для расходомеров с преобразователем дифференциального давления или с БОИ без датчиков температуры и давления погрешность действительна при неизменных давлении и температуре измеряемой среды, указанных в паспорте на расходомер. Дополнительная погрешность, учитывающая рабочие условия, определяется по разделу 11 МИ 2667-2011. Для расходомеров с подключенными датчиками температуры и давления компенсация расхода с учетом рабочих условий происходит автоматически в БОИ. 3. Qmin - минимальный расход; Qt - переходный расход, равный 0,2- Qmax; Qmax -максимальный расход для данного расходомера. 4. Только для расходомеров с БОИ с подключенными датчиками температуры и давления. | |
Таблица 3 - Технические характеристики
|
Наименование параметра |
Значение параметра |
|
Температура измеряемой среды, °С |
от - 196 до + 710 |
|
Материал измерительной части |
AISI 316L / 03Х17Н14М3 |
|
Максимальная динамическая вязкость измеряемой среды, мПа^с |
200 |
|
Максимальное давление измеряемой среды, МПа |
25 |
|
Максимальный перепад давления, кПа |
300 |
|
Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254 (IEC 60529) |
IP66/67 |
|
Выводы и интерфейсы |
- 1 импульсный/цифровой выход; - аналоговый конфигурируемый выход токовая петля с поддержкой HART; - аналоговый вход для датчиков температуры и давления, токовая петля с поддержкой HART; - цифровой RS-485 с поддержкой Modbus RTU и Modbus ASCII; - Ethernet; Foundation FieldBus |
|
Маркировка взрывозащиты БОИ |
1Ex db e [ia Ga] IIC T6 Gb X |
|
Маркировка взрывозащиты корпуса измерительного |
0Ex ia IIC T1...T6 Ga |
|
Напряжение питания (постоянного тока), В |
от 12 до 30 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Срок службы, лет |
18 |
|
Срок средней наработки на отказ, ч, не менее |
100 000 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от - 40 до + 60 до 95 от 84,0 до 106,7 |
Знак утверждения типа
на титульные листы руководства по эксплуатации и паспорта типографским способом и на шильдик расходомера лазерной гравировкой.
Комплектность
Комплектность средства измерений приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Счётчик-расходомер |
КТМ Дельтапаскаль |
1 шт. | |
|
Программное обеспечение «KTM SMART STREAM» на электронном носителе* |
- |
1 шт. | |
|
Упаковка |
- |
1 шт. | |
|
Руководство по эксплуатации* |
РМТВ.09.000.00.0000.000РЭ |
1 экз. | |
|
Программное обеспечение «KTM SMART STREAM. Руководство пользователя»* |
РМТВ.09.900.01.0100.000 99 |
1 экз. | |
|
Паспорт |
РМТВ.09.00Х.00.0000.000ПС |
1 экз. | |
|
Примечание - Доступно на сайте изготовителя. | |||
Сведения о методах измерений
приведены в разделе 1.1 руководства по эксплуатации РМТВ.09.000.00.0000.000РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;
РМТВ.407249.001ТУ «Счётчик-расходомер КТМ Дельтапаскаль. Технические условия».
